双摆耦合碰撞运动演示实验装置

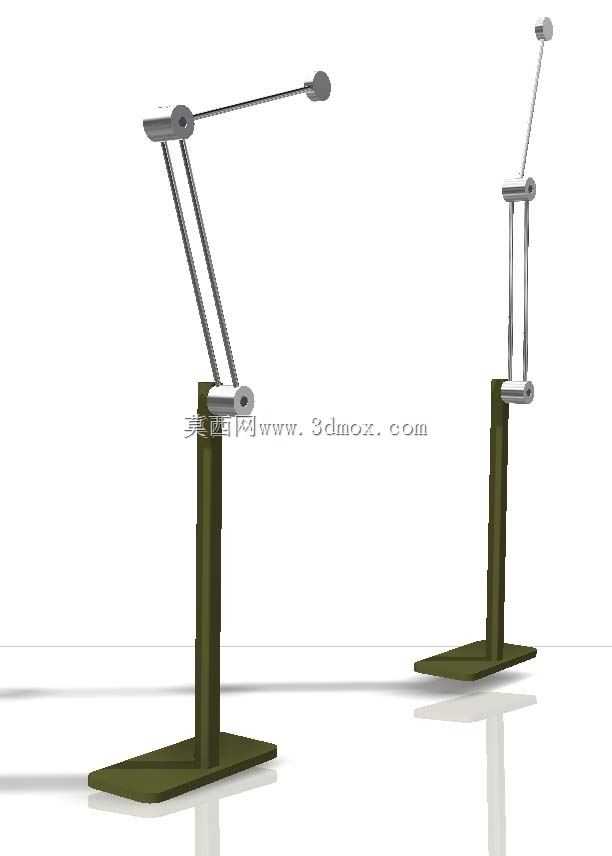

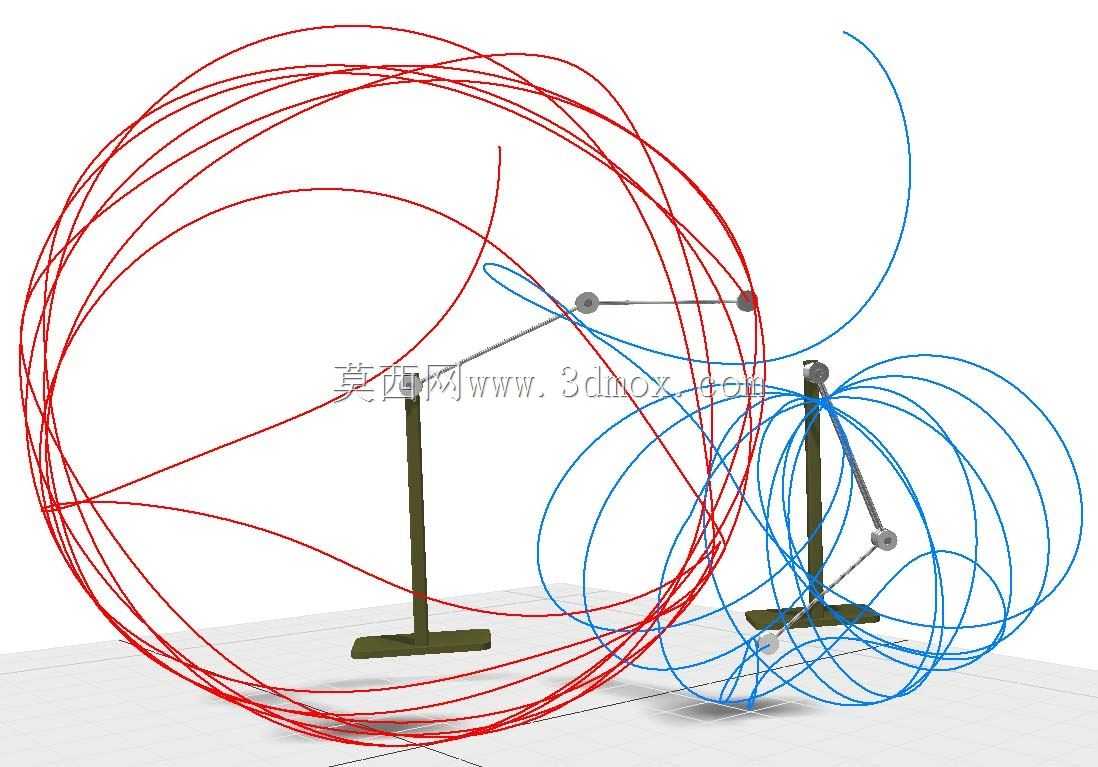

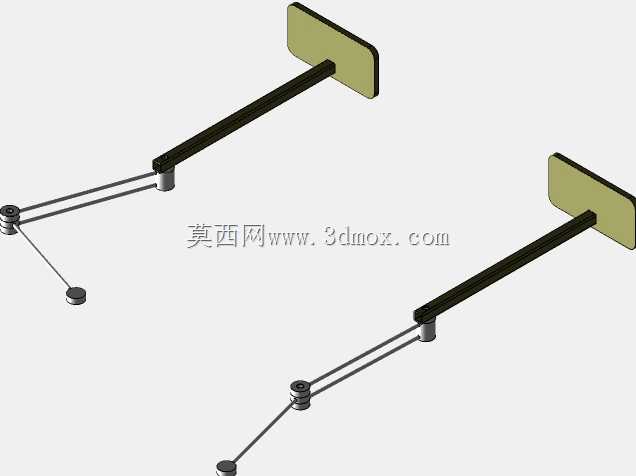

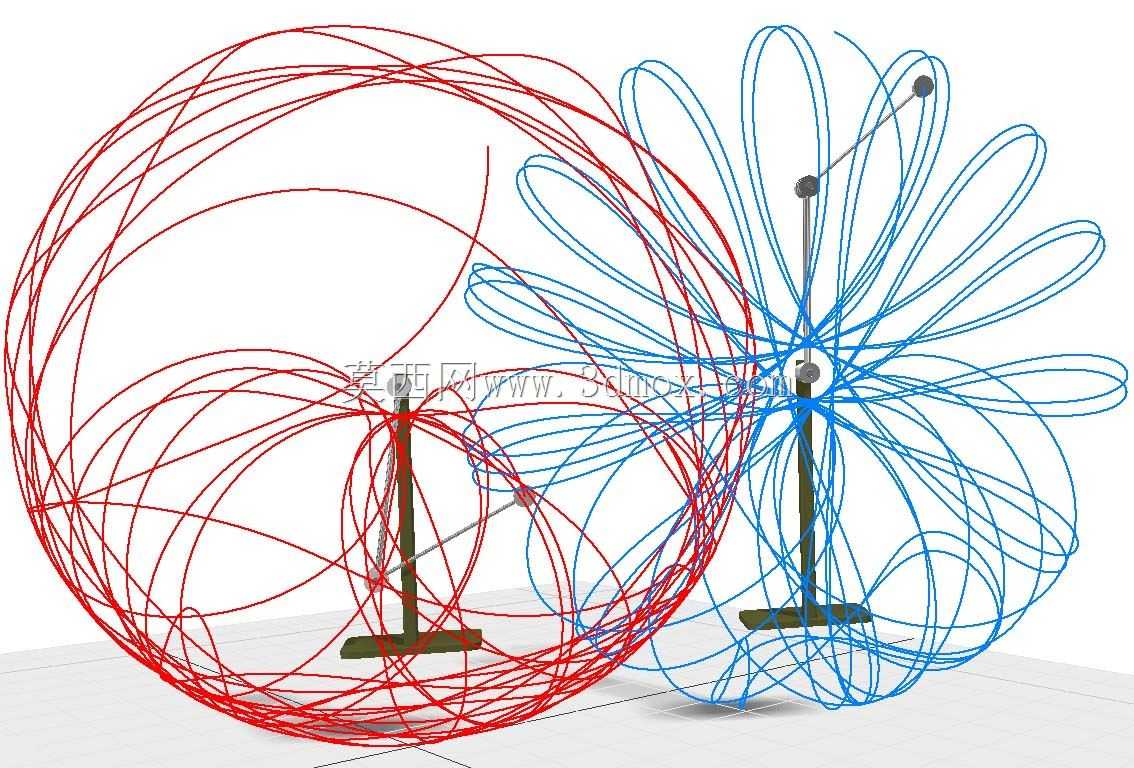

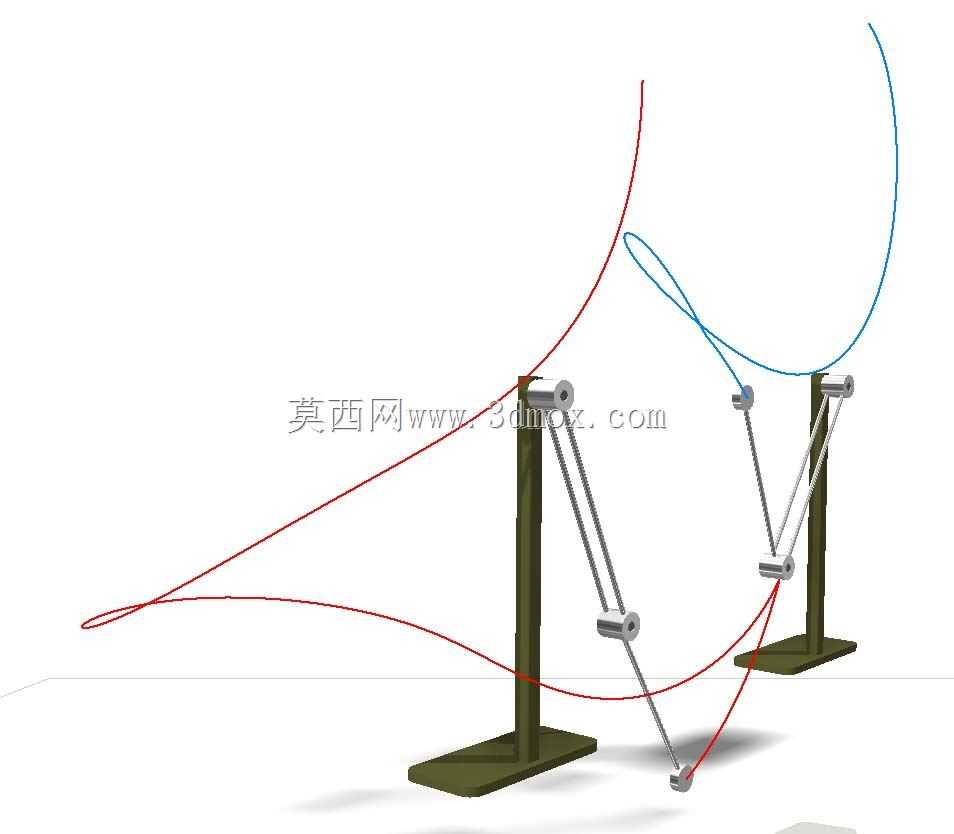

该装置为面向力学原理演示与运动规律验证的实验类机械结构，核心应用场景覆盖中学物理力学课堂演示、高校机械原理课程动态仿真验证、科普场馆互动体验展项三大领域，可直观呈现非线性运动、能量传递、碰撞动量守恒等抽象力学规律，帮助观察者快速理解耦合摆系统的运动特性。装置整体采用双立柱对称式支撑结构，底部为两块独立的矩形铸铁配重底座，单底座长宽尺寸控制在200mm*150mm范围内，整体安装边界横向跨度约600mm，纵向纵深约200mm，总高度约450mm，无需额外固定即可放置于水平实验台面，安装调试门槛极低，适配常规教学实验台的摆放空间要求。核心功能层面，装置通过两组结构完全一致的摆组件实现耦合碰撞效果，每组摆组件包含铰接于立柱顶端的刚性摆臂、末端配置的金属摆锤，以及连接摆臂中部的弹性牵引绳，两组摆的牵引绳在空间中形成交叉耦合约束，当单侧摆锤获得初始摆动能量后，会通过牵引绳的张力传递将能量逐步转移至另一侧摆锤，过程中可清晰观测到摆幅的交替变化、碰撞瞬间的动量交换，以及能量在阻尼作用下逐步衰减的完整过程，相比传统牛顿摆仅能演示一维对心碰撞，该结构可呈现二维平面内的非线性摆动轨迹，能演示更复杂的力学现象。设计思路上，整体结构采用模块化拆分逻辑，支撑立柱与底座采用螺栓紧固连接，摆臂与立柱顶端的铰接处采用低摩擦销轴结构，尽可能降低铰接阻尼对运动过程的干扰，摆锤采用等重的实心金属圆柱，保证两侧摆的固有摆动频率完全一致，确保能量传递过程的规律性与可观测性，牵引绳采用低延伸率的尼龙编织线，张紧度可通过摆臂上的调节螺钉微调，可通过改变绳长、张紧度调整耦合强度，适配不同的演示需求。结构外形上，支撑件采用哑光深绿色喷塑处理，摆锤为亮面金属质感，运动轨迹可通过配套的动态捕捉模块生成可视化曲线，方便观察者直观对比不同初始条件下的运动差异，装置整体无尖锐外露结构，运动部件均做圆角处理，满足教学场景的安全使用要求，可直接配合动态仿真软件完成虚拟实验与实体演示的对照验证。
