3英寸对焊法兰连接组件三维结构设计

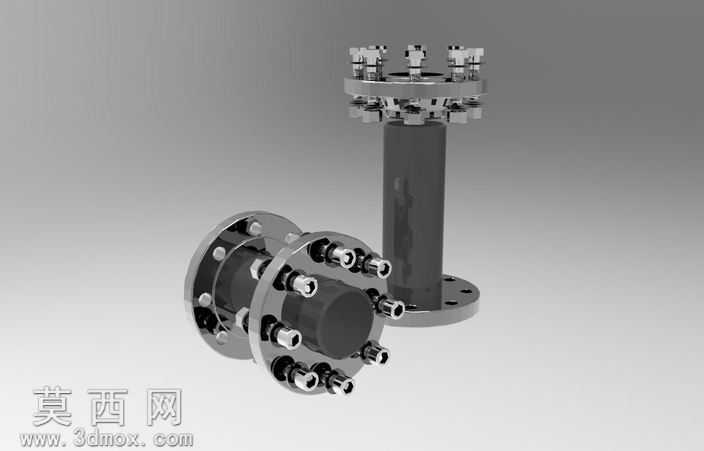

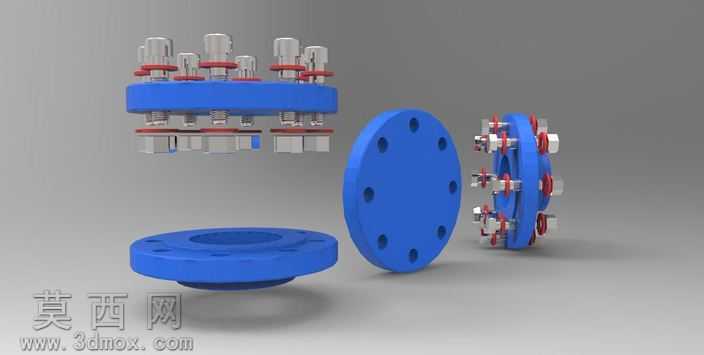

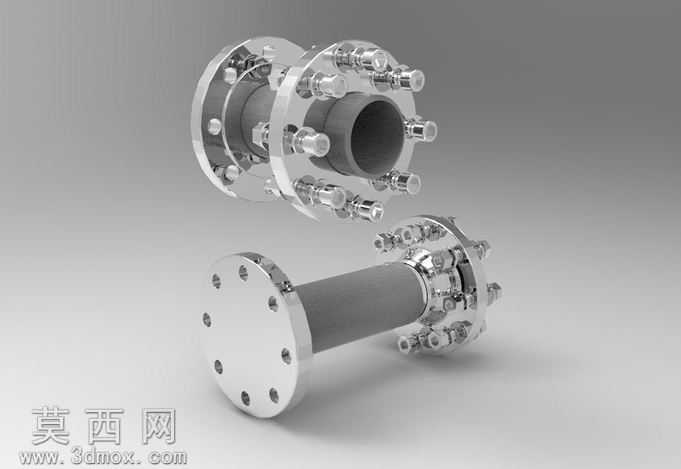

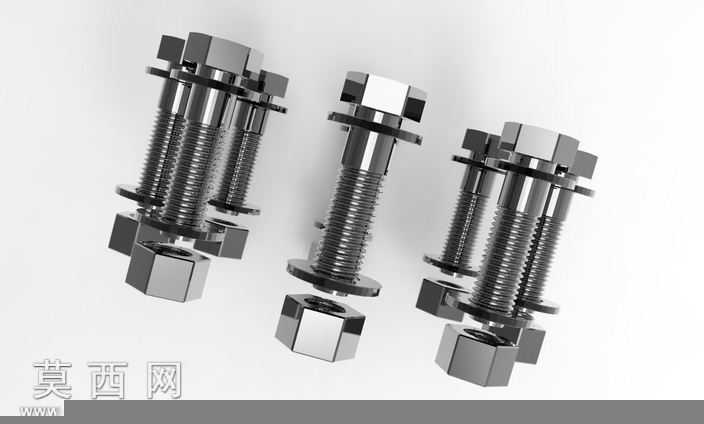

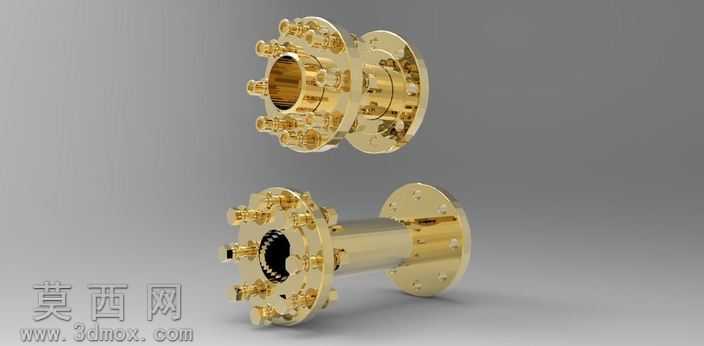

本作品为3英寸规格法兰连接组件的三维建模设计，整体围绕工业管道系统的密封连接需求展开，采用参数化建模思路完成全零件的结构还原。建模过程中首先依据DN80 PN25 SCH40对焊法兰的标准尺寸，绘制法兰盘的基体轮廓，精准还原法兰盘的密封面凸台结构、周向均匀分布的螺栓通孔位置、颈部对焊过渡段的锥度结构，确保法兰盘与SCH40标准3英寸管道的对接尺寸完全匹配，同时还原了盲板法兰的平板式结构、密封面水线细节，保证盲板与配对法兰的密封面能够完全贴合。针对连接紧固件部分，严格按照M16六角头螺栓、配套六角螺母的标准牙型参数建模，还原螺栓的六角头部、螺杆段螺纹牙型、螺母的六角外形与内螺纹结构，同时还原了螺栓两侧配套的弹性垫圈结构，还原垫圈的防松结构特征。材质与渲染环节，法兰主体采用蓝色工程防腐涂层材质，模拟工业现场常用的环氧涂覆法兰外观，螺栓、螺母、垫圈采用镀锌金属材质，还原金属紧固件的哑光金属质感，密封垫圈采用红色橡胶材质，突出密封件的弹性材质特征，渲染时采用柔和的工业产品布光，清晰展示各零件的装配层次与结构细节。装配设计采用爆炸视图呈现，将配对法兰、盲板法兰、密封垫圈、螺栓、螺母沿法兰轴向依次排布，清晰展示法兰连接的装配逻辑：两片法兰之间夹持密封垫圈实现静密封，螺栓穿过法兰通孔后配合螺母预紧，通过均匀施加预紧力压缩密封垫圈，实现管道接口的压力密封，适配水、石油、天然气等多种介质的输送管路连接需求。建模过程中对所有配合尺寸做了公差适配校验，确保螺栓孔与螺杆的间隙配合、法兰密封面的平面度、对焊段与管道的外径匹配度均符合工业安装要求，整体模型可用于管道系统的装配演示、安装培训、结构校核等场景。
