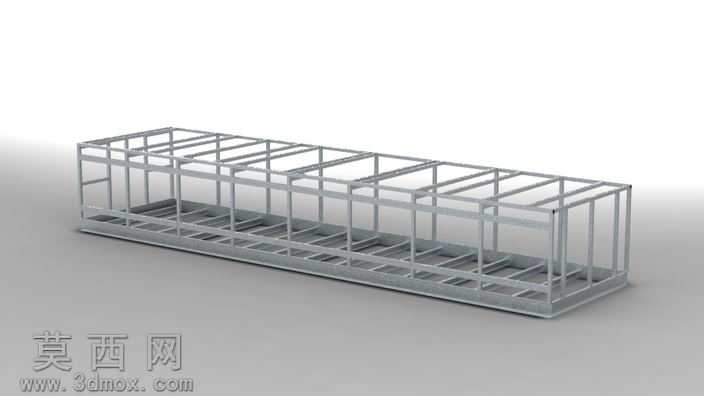

长条形钢制框架式制冷盘柜基座结构

该模型采用SolidWorks进行全参数化三维建模，整体为长条形钢制框架式基座结构，建模过程中严格遵循钣金结构件的设计规范，对每一根型材杆件的截面尺寸、排布间距、连接位置都做了精准的参数约束，可通过修改全局参数快速调整框架的整体长度、宽度与高度，适配不同规格制冷盘柜的安装需求。模型整体采用等边角钢作为主框架型材，底部设置双层横向承托梁结构，沿长度方向等距排布竖向分隔肋架，顶部与侧面均设置横向拉结杆件，形成稳定的空间桁架受力体系，所有杆件的交接位置均做了共面贴合处理，预留了标准的螺栓安装孔位，可直接导出工程图用于下料加工。渲染阶段采用哑光银灰色金属材质模拟真实钢材的表面质感，添加了轻微的环境反射效果与边缘倒角光影，还原钢制型材焊接组装后的真实视觉效果，背景采用浅灰色纯色地面，搭配柔和的漫反射光照，清晰展现框架的整体结构与杆件排布逻辑。设计思路上，该基座作为制冷盘柜的承载底座，充分考虑了户外、楼板、屋顶等多场景安装的适配性，框架内部预留了充足的冷凝机组安装空间，侧面杆件的排布既保证了整体结构刚度，又预留了设备检修与管线外接的操作空间，底部承托梁的排布密度经过受力校核，可均匀承载上部盘柜与冷凝机组的整体重量，避免长期使用出现结构变形。模型的所有结构节点都做了可制造性优化，杆件之间的连接位置预留了焊接或螺栓连接的操作空间，不存在干涉无法装配的结构，同时框架的模块化分段设计支持现场拼接组装，降低了长尺寸构件的运输难度，可直接配套制冷设备的整机设计使用，也可作为同类长条形设备承载机架的设计参考模板，通过调整型材规格与分隔间距即可快速衍生出不同承载等级的基座方案。
