卧式双缸斯特林动力装置结构设计

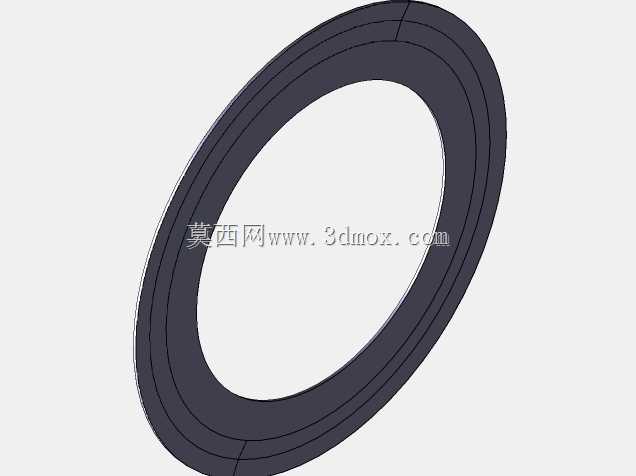

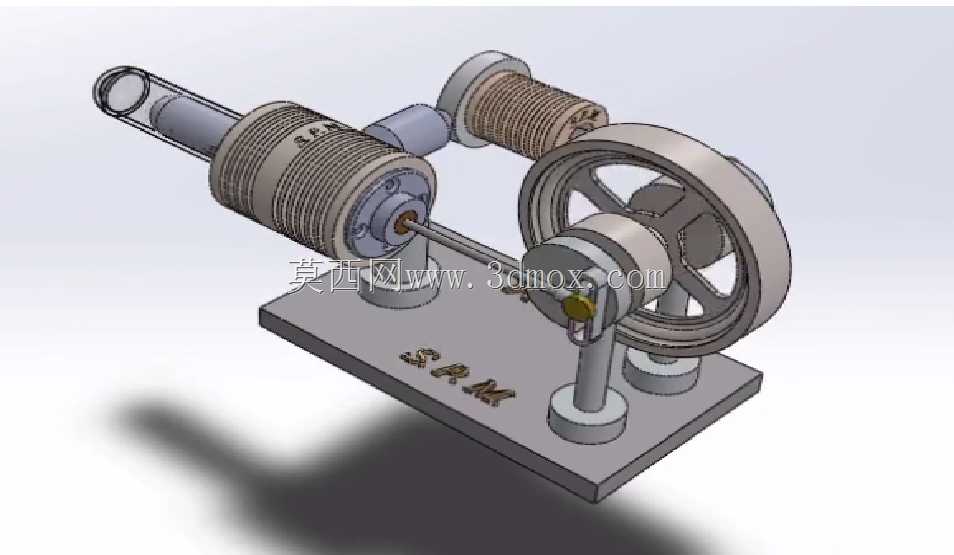

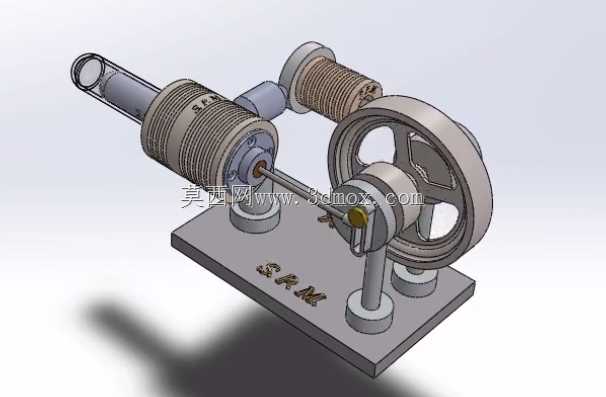

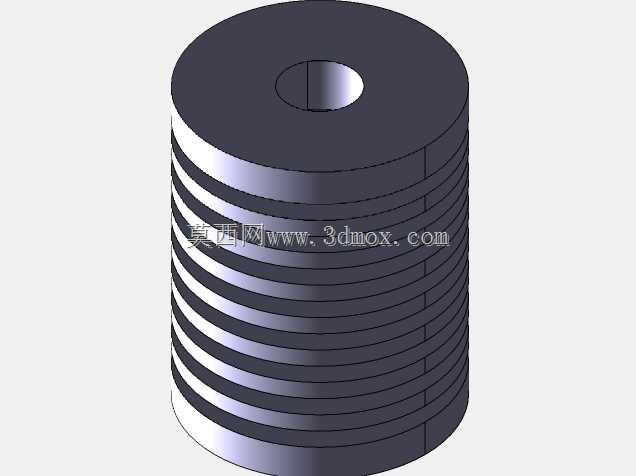

这款卧式双缸斯特林动力装置，是基于外燃式热力循环原理打造的小型动力演示与原理验证结构，核心应用场景覆盖工科院校热力工程教学演示、科普场馆动力原理展陈、小型低温余热回收试验平台搭建，也可作为微型分布式动力源适配低功率负载场景，比如小型发电模组、微型流体泵驱动单元，能够依托低品位热源实现稳定动力输出，对热源适配性极强，可兼容太阳能集热、工业废热、生物质燃烧热等多种热源形式，无需依赖传统化石燃料的内燃爆燃过程，运行过程振动与噪音水平极低。从功能特性来看，该装置采用双缸对置式换热布局，一侧为置换气缸负责冷热端工质的往复导流，实现封闭腔体内氦气或空气工质在冷热换热区间的周期循环，另一侧为动力气缸负责将工质受热膨胀产生的压力能转化为直线往复机械能，两个气缸通过同轴曲柄连杆机构与大惯量飞轮连接，飞轮的配重结构能够有效抵消曲柄运动的死点阻力，储存转动惯量保障曲轴运转的连续性与平顺性，避免单缸结构常见的运转卡滞、转速波动问题。设计过程中重点优化了气缸与活塞的配合公差，将换热肋片结构集成在气缸外壁，既增大了冷热端的换热面积提升热交换效率，也通过肋片的规整排布强化了结构辨识度，底座采用一体化平板式安装结构，预留的支撑柱安装位能够保证各传动部件的同轴度，降低运转过程中的偏磨损耗。安装边界方面，整体采用卧式长轴布局，长度方向以置换气缸前端为起点延伸至飞轮外侧端面，宽度方向覆盖双缸与底座的最大横向跨度，高度方向从底座安装底面到飞轮顶端预留足够安全间隙，安装时仅需将底座平整固定在水平支撑面，保证曲轴轴线处于水平状态即可，无需额外复杂的调心工序，各运动副的润滑点位均预留了操作空间，日常维护仅需定期在连杆铰接点、曲轴轴承位置补充润滑脂即可，装置的封闭工质腔体采用密封结构设计，能够长期维持内部工质压力稳定，减少工质补充频次。
