小型涡喷喷气发动机结构设计方案

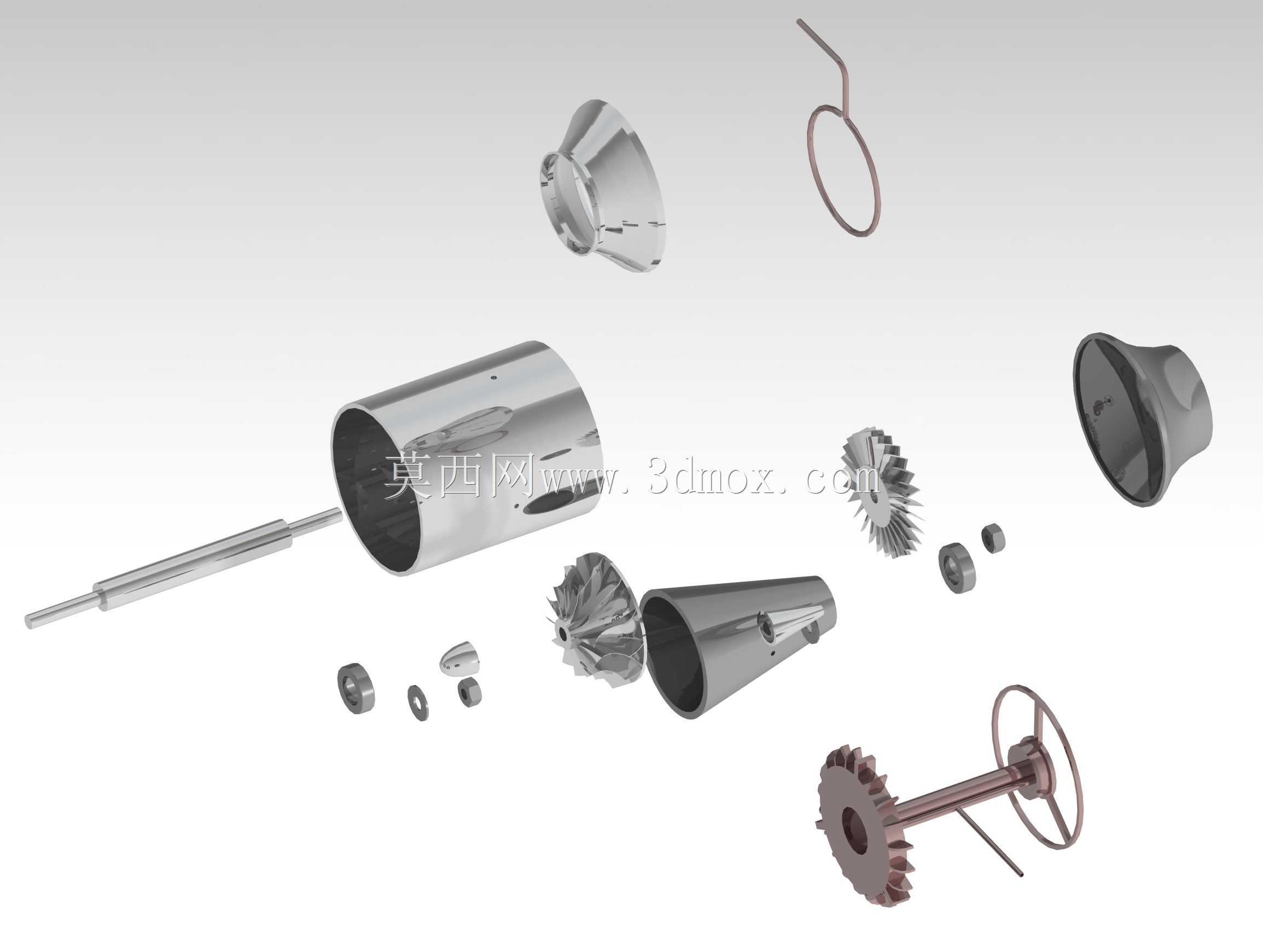

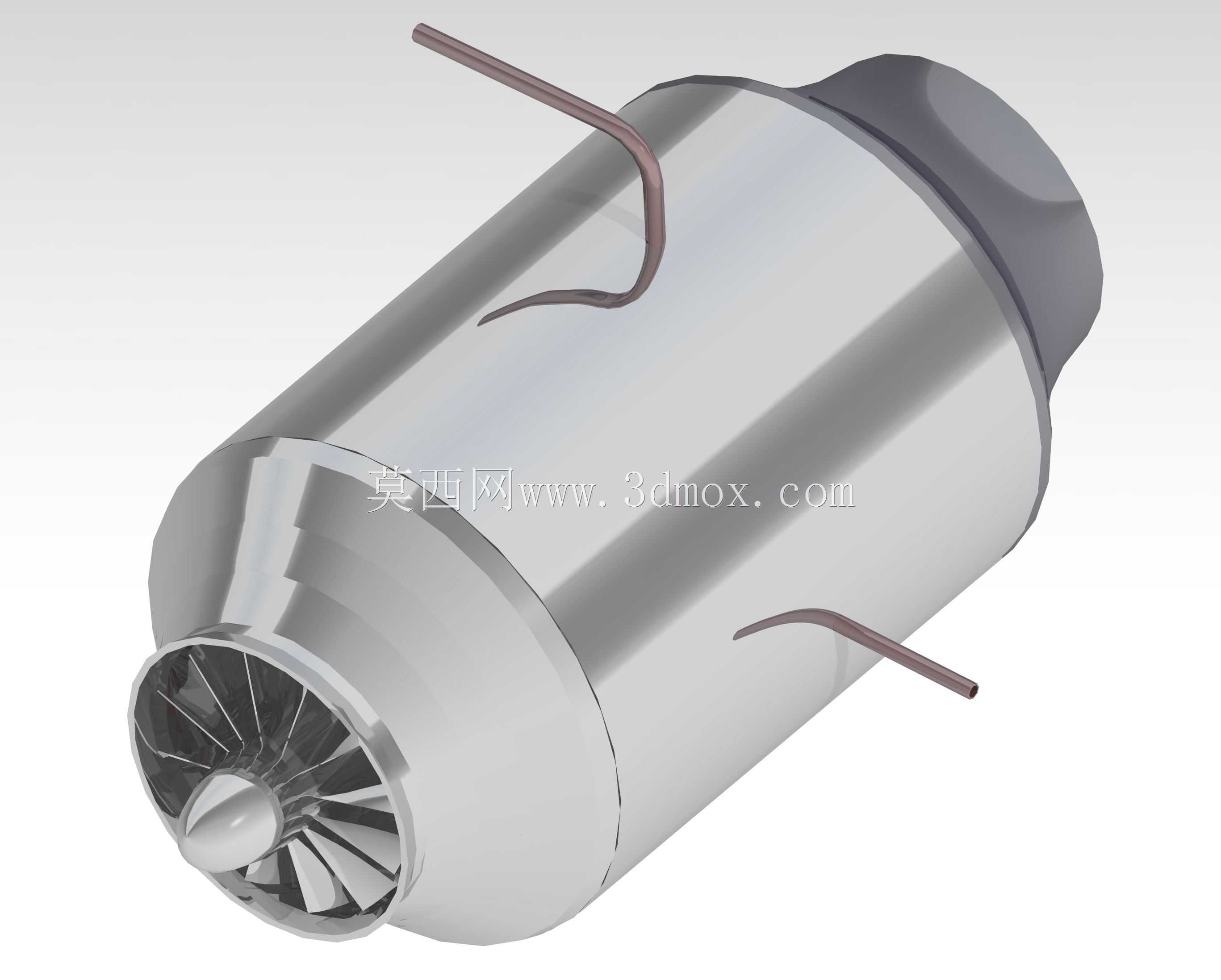

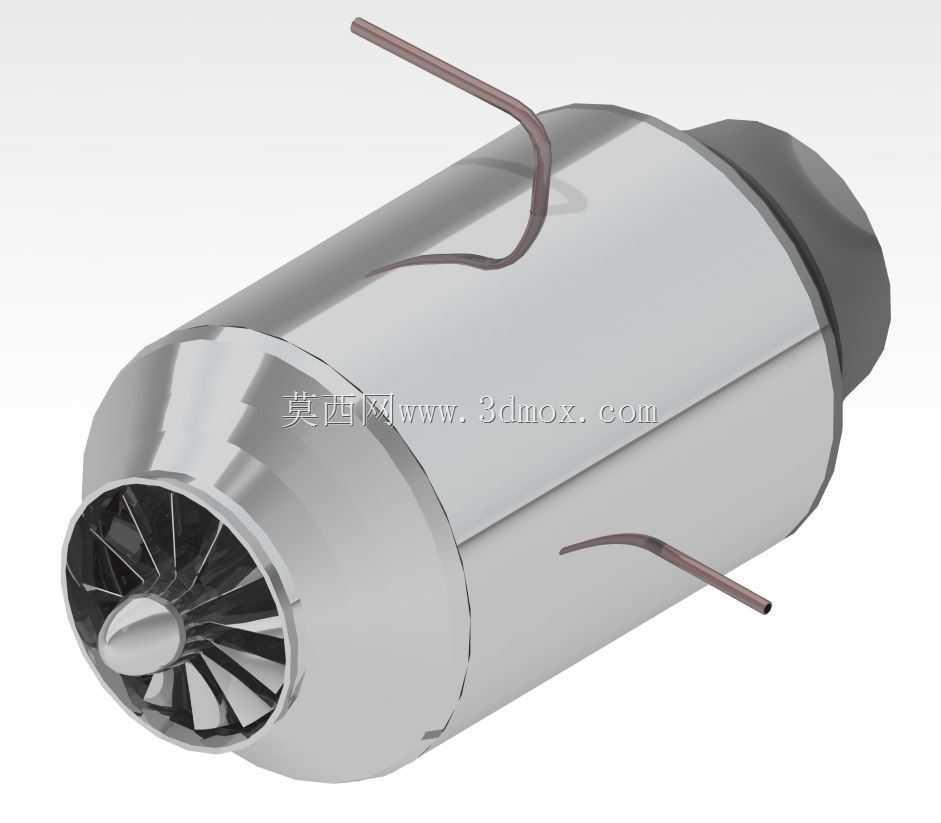

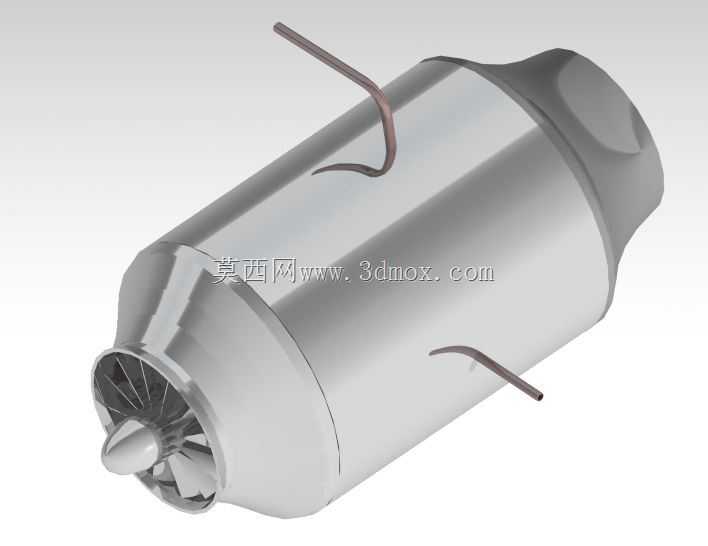

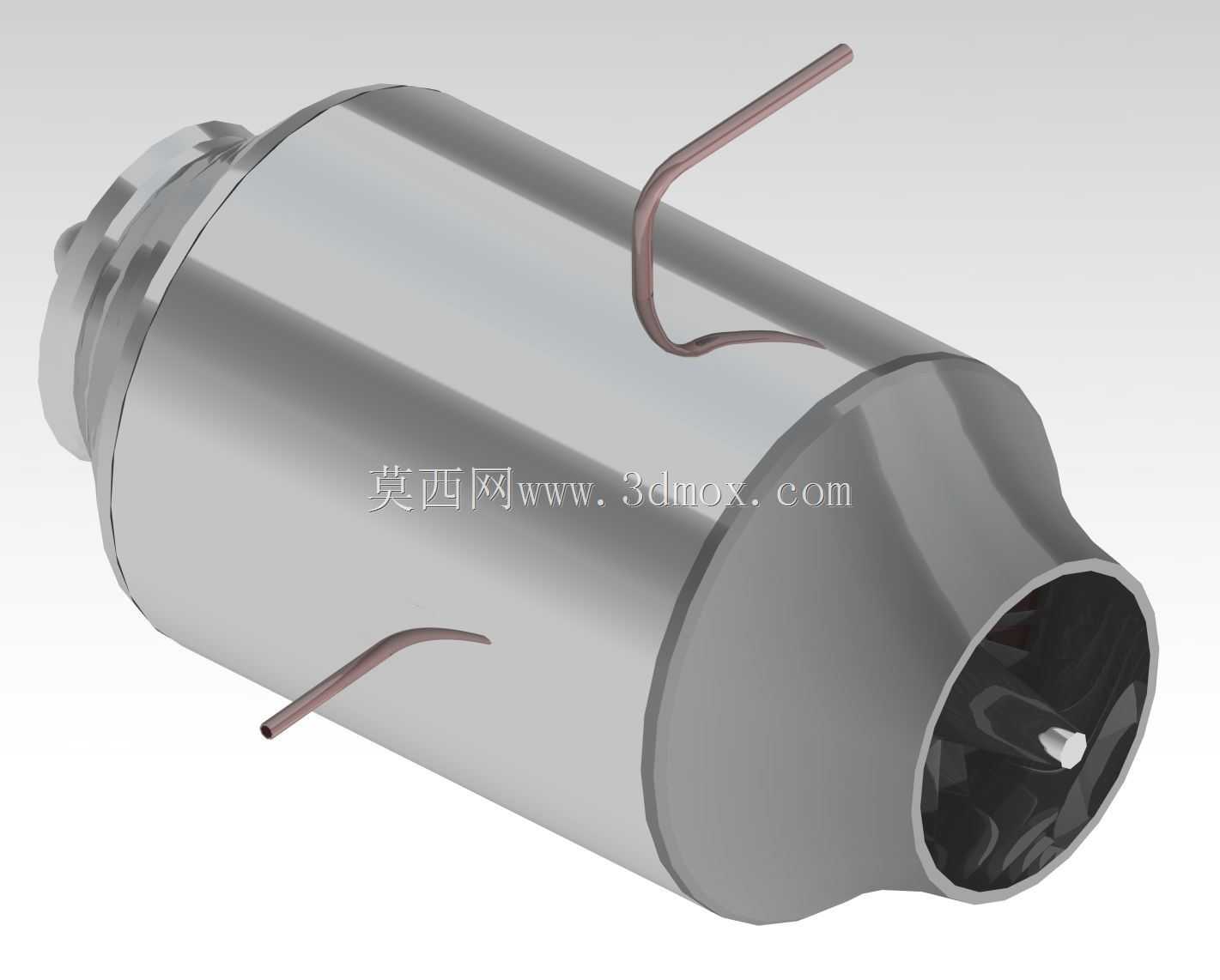

这款小型涡喷喷气发动机主要面向航空模型试验、小型无人飞行器动力配套、航空教学演示等场景使用，能够为起飞重量在十到十五公斤级的固定翼航模、小型靶机、试验型无人飞行器提供稳定的持续推力，也可作为航空类院校开展喷气动力原理教学、发动机结构拆装实训的具象化教具，帮助学习者直观理解喷气推进的核心逻辑。从实际用途来看，该发动机通过进气道吸入空气，经前端压气机叶轮完成空气压缩后送入燃烧室与燃油混合燃烧，高温高压燃气向后喷出推动涡轮做功，最终通过尾喷管高速排出产生推力，整套循环过程可实现持续稳定的动力输出，能够满足小型飞行器亚音速飞行状态下的动力需求，相比同级别活塞螺旋桨动力，它拥有更小的迎风阻力与更高的飞行速度上限。在功能特性设计上，这款发动机采用单级离心压气机搭配单级轴流涡轮的经典布局，前端进气锥做了流线型修型，能够有效降低进气阻力，引导气流平顺进入压气机叶片通道；机匣采用一体化圆筒式结构，既保证了整体结构强度，也简化了加工装配流程，外部预留的管路接口分别对应燃油供给、润滑油路与传感器安装位，可根据实际使用需求加装转速监测、排气温度监测等配件，方便使用者实时掌握发动机运行状态。设计思路上，这款发动机优先兼顾了结构可靠性与拆装维护便利性，核心转动部件做了动平衡优化设计，能够在高转速工况下保持平稳运行，避免出现异常振动；机匣上的安装凸台预留了标准安装孔位，可直接匹配常见的航模发动机安装架，无需额外制作转接结构。外形尺寸方面，该发动机整体为同轴圆柱结构，总长度控制在三百毫米以内，最大外径约一百一十毫米，安装边界上要求安装位预留至少二十毫米的周边散热间隙，前端进气方向无遮挡，尾喷口后方三百毫米范围内无易燃不耐热部件，避免高温排气损伤周边结构，安装时需保证发动机轴线与飞行器推力轴线重合，偏差不超过零点五度，防止出现额外的偏航力矩影响飞行稳定性。
