汽车等速万向节传动结构三维设计

项目分类:3D模型 发布时间:2021-05-27 ID:188878
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计
  • 汽车等速万向节传动结构三维设计

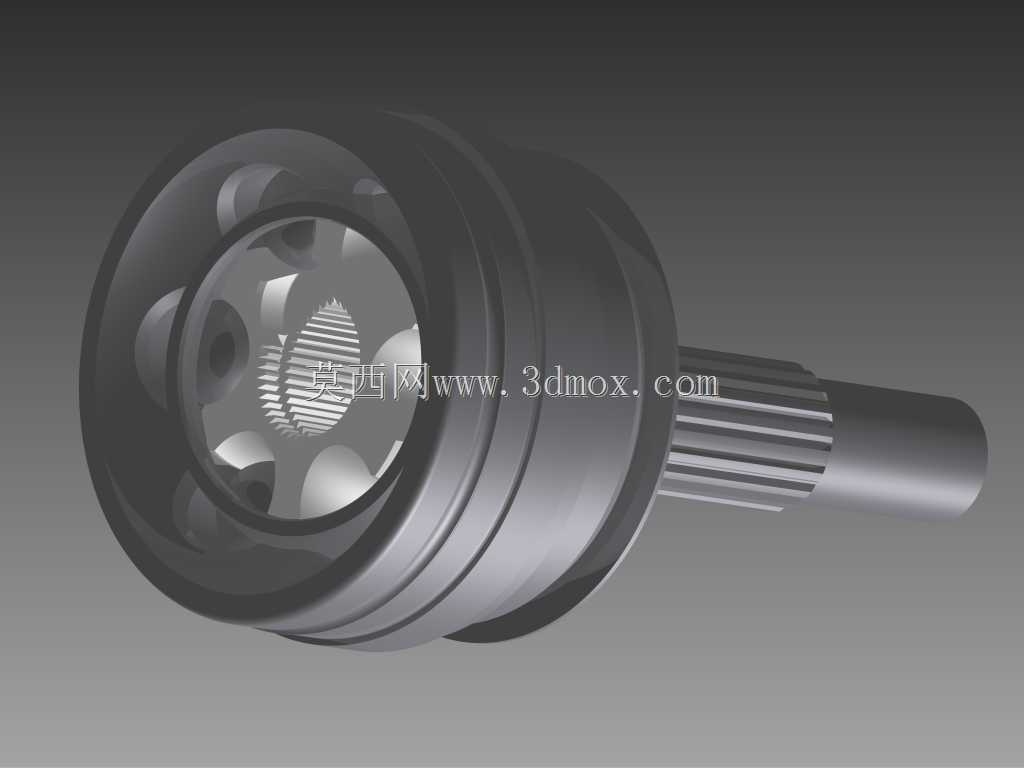

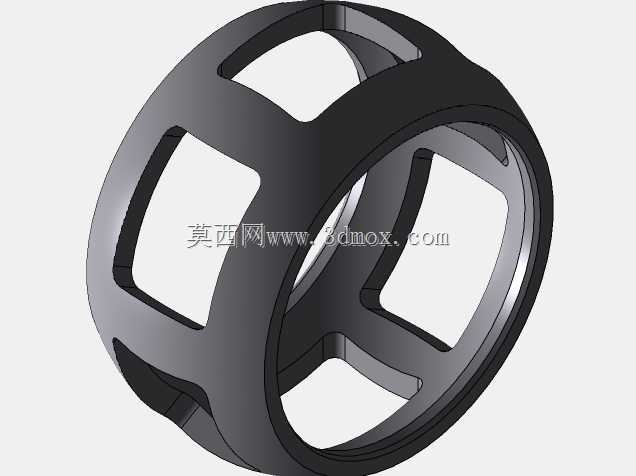

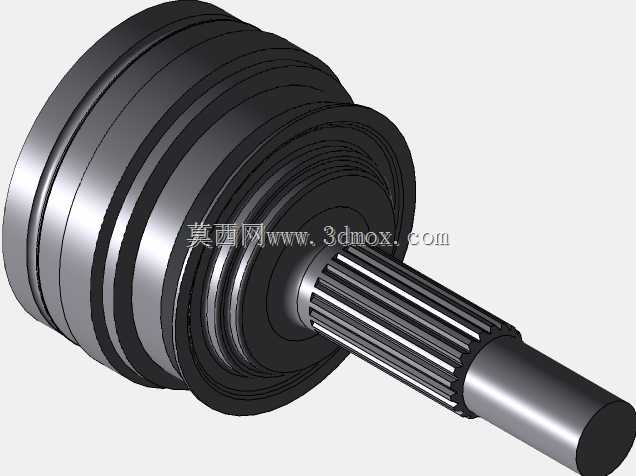

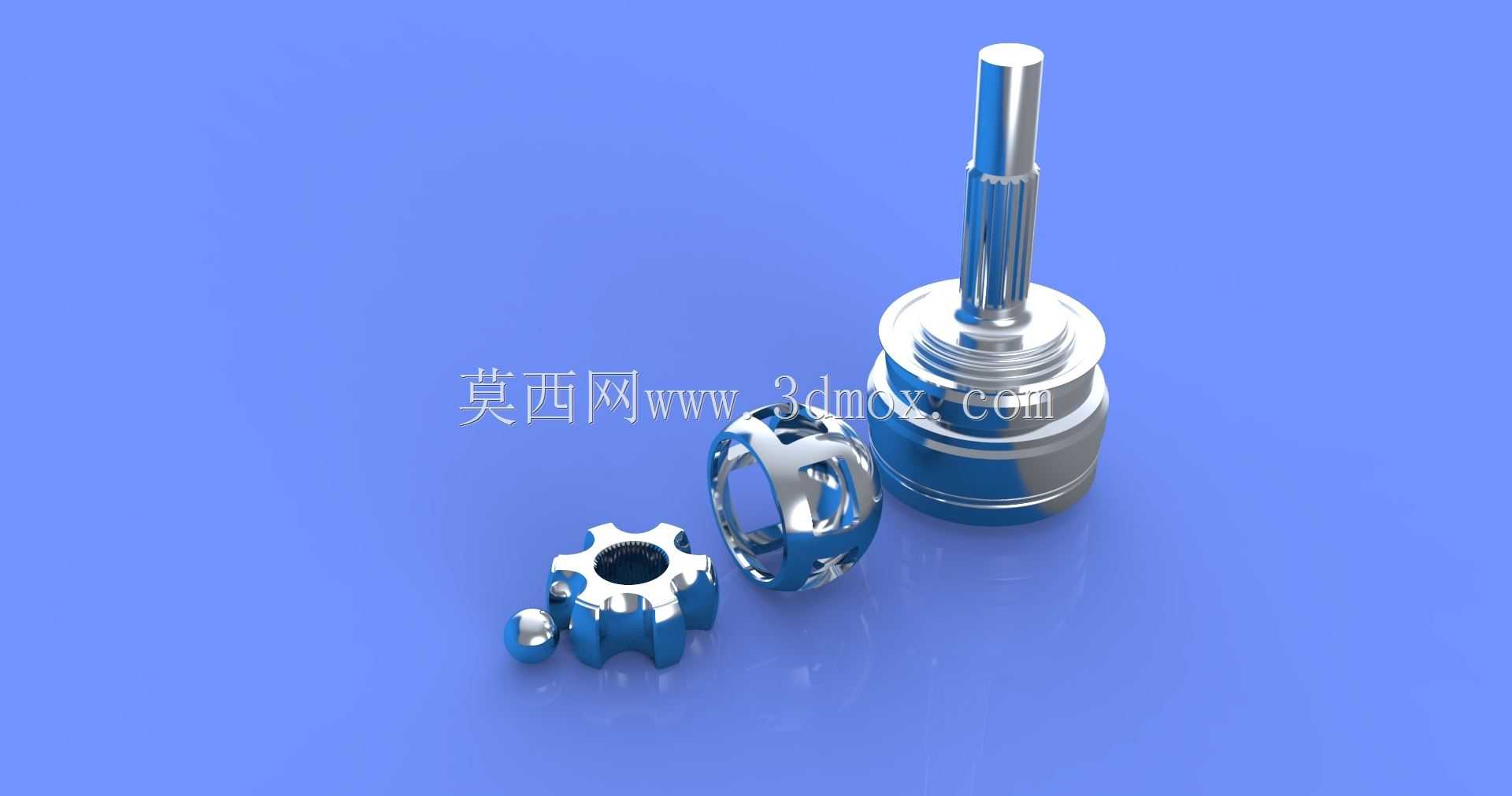

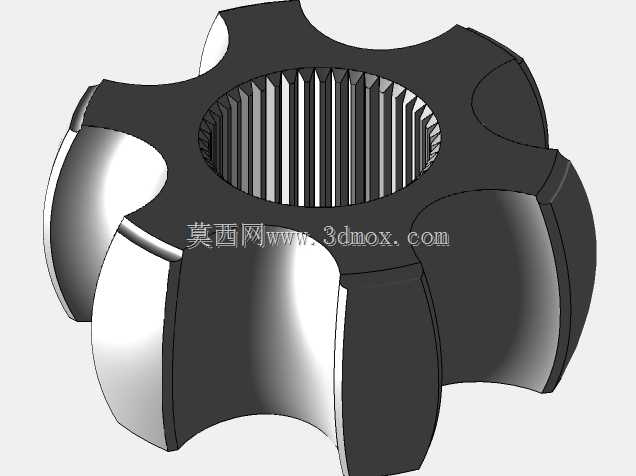

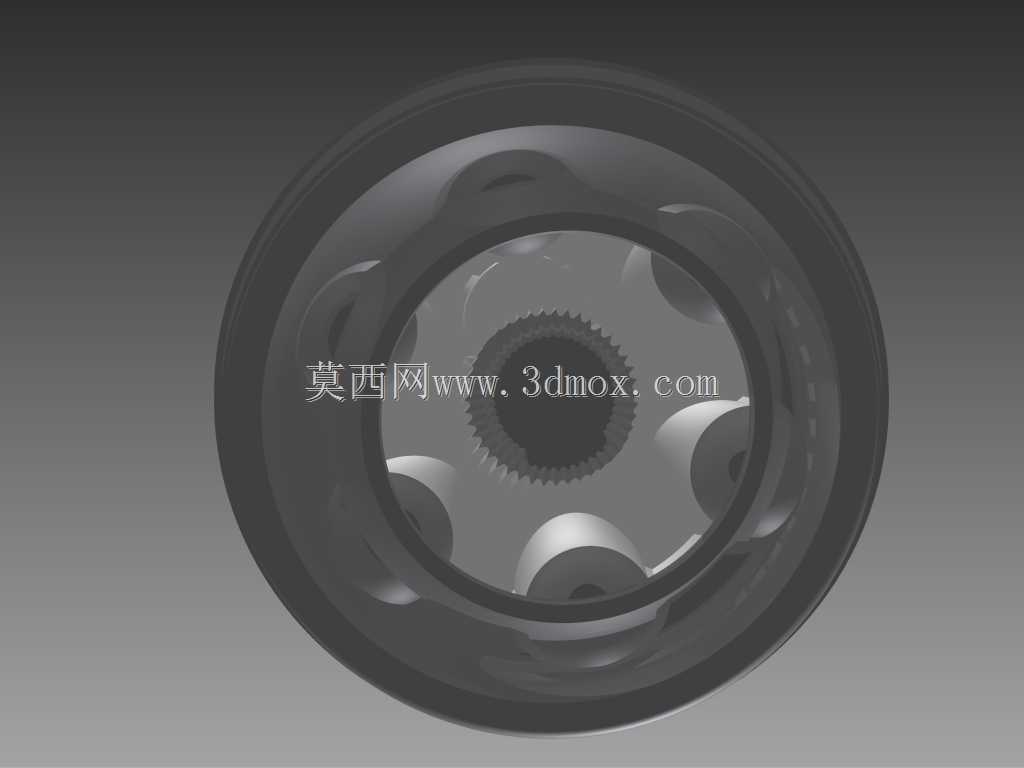

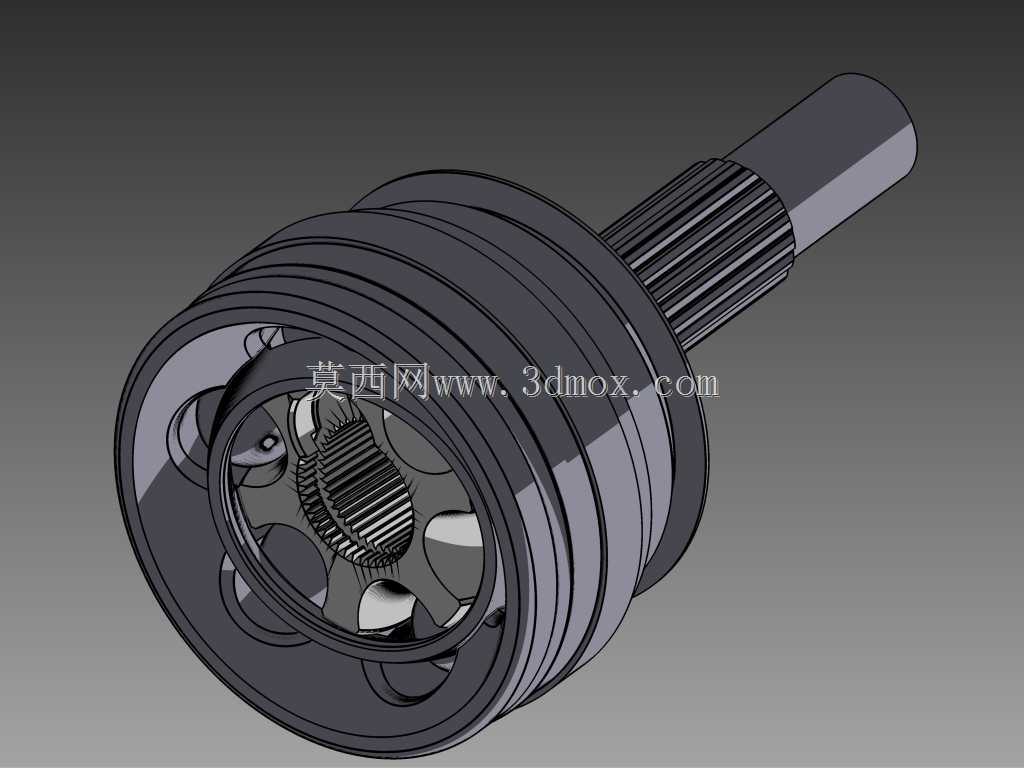

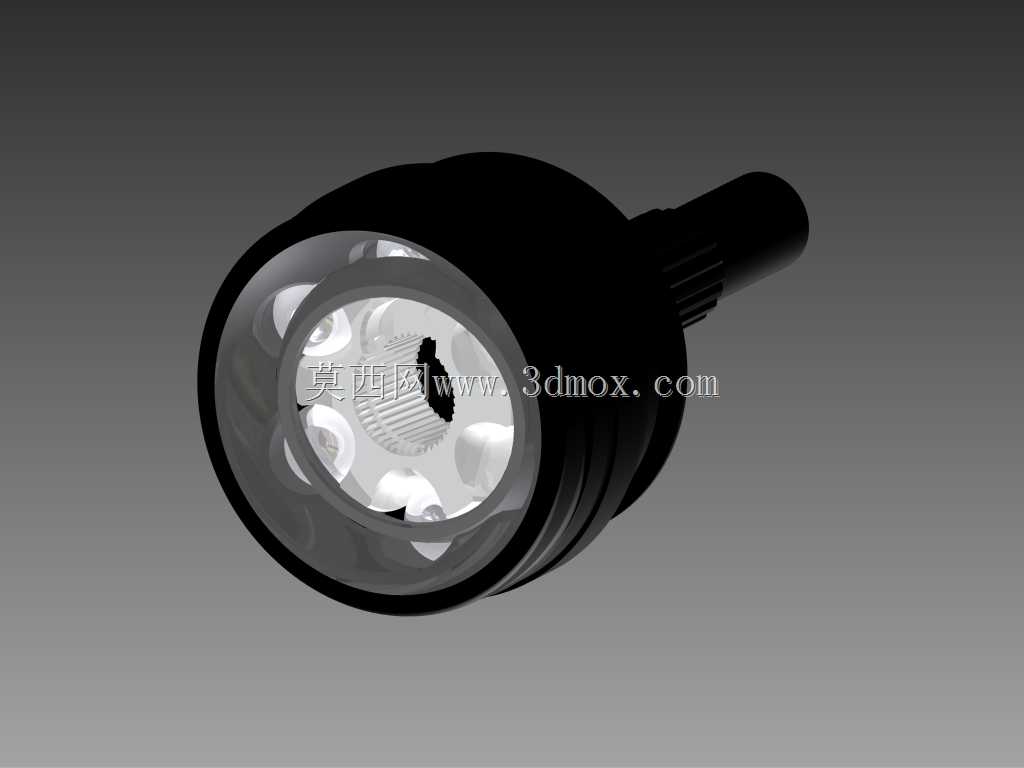

该三维结构为前置前驱车型传动系统核心的等速万向节总成,主要应用于乘用车辆转向驱动桥的动力传递场景,能够在车轮随悬架跳动、转向产生角度变化的工况下,将变速器输出的动力稳定、无转速差地传递至驱动轮,避免普通十字轴万向节在夹角传动时产生的转速波动、附加载荷与传动冲击问题,保障车辆加减速、转向行驶过程中的动力平顺性。从实际用途来看,该结构可同时适配车轮上下跳动的位移补偿与转向时的大角度偏转需求,既承担扭矩传递的核心功能,也能缓冲路面颠簸带来的轴向窜动,是前置前驱、四驱车型半轴总成不可或缺的核心部件。在功能特性上,该结构采用钟形壳内滚道配合钢球、星形套的球笼式设计,六个钢球沿内外滚道同步运动,无论传动夹角如何变化,钢球始终处于两轴夹角的平分面上,实现等角速传动;花键输入轴与星形套内花键配合传递扭矩,钟形壳外侧的防尘罩安装槽可适配橡胶防尘套,阻挡泥沙、水汽进入内部滚道,保持润滑脂密封,延长部件使用寿命。设计过程中,首先根据整车动力参数确定额定传递扭矩,匹配钢球数量与滚道曲率半径,保证接触应力处于材料许用范围内;其次结合悬架跳动行程与最大转向角确定万向节的最大允许摆角,通常内端万向节适配悬架跳动的摆角范围在20度左右,外端转向万向节最大摆角可达40度以上,满足车辆最小转弯半径的设计要求;同时对花键轴的渐开线花键参数进行模数、压力角匹配,保证与差速器侧花键、轮毂轴承花键的装配兼容性,钟形壳外侧的环形卡槽用于固定防尘套卡箍,轴端的卡簧槽用于轮毂装配后的轴向限位,避免行驶过程中轴头窜动脱出。外形尺寸方面,该万向节钟形壳最大外径根据传递扭矩不同适配不同车型规格,花键轴的有效啮合长度需匹配轮毂轴承的安装深度,整体轴向长度需结合半轴杆部长度共同确定,保证悬架全行程运动过程中万向节不会出现顶死、拉脱的情况,安装边界上需预留防尘罩的装配空间,与周边转向拉杆、悬架摆臂、制动盘护板保持足够安全间隙,避免行驶过程中出现运动干涉。
