教学演示用曲柄滑块传动结构

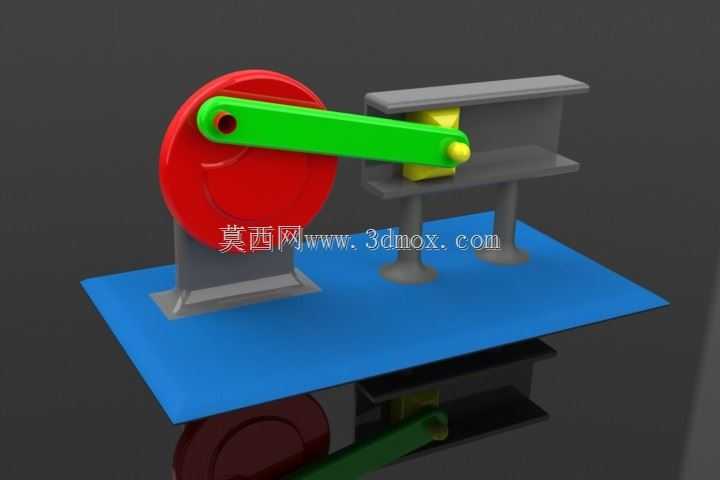

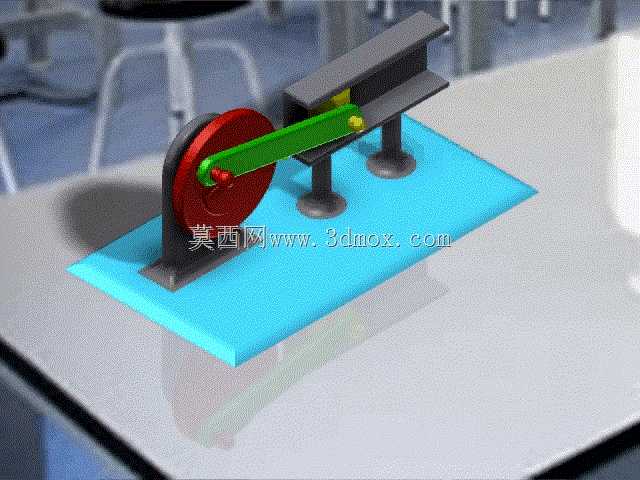

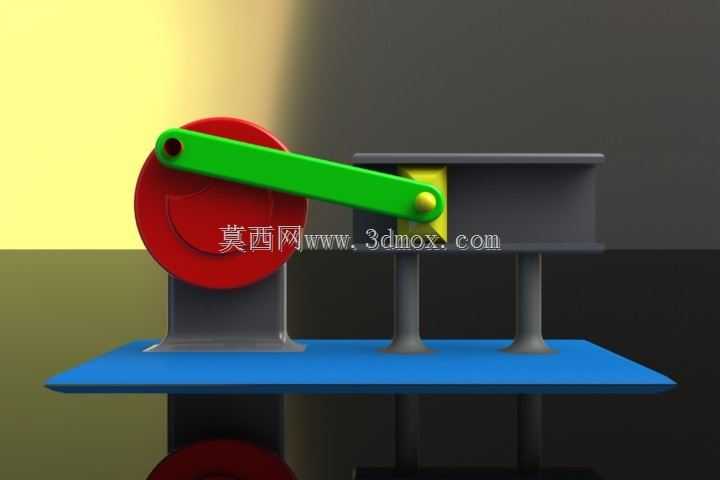

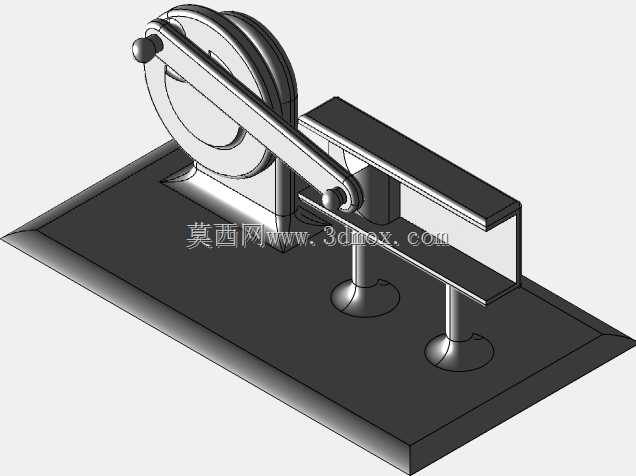

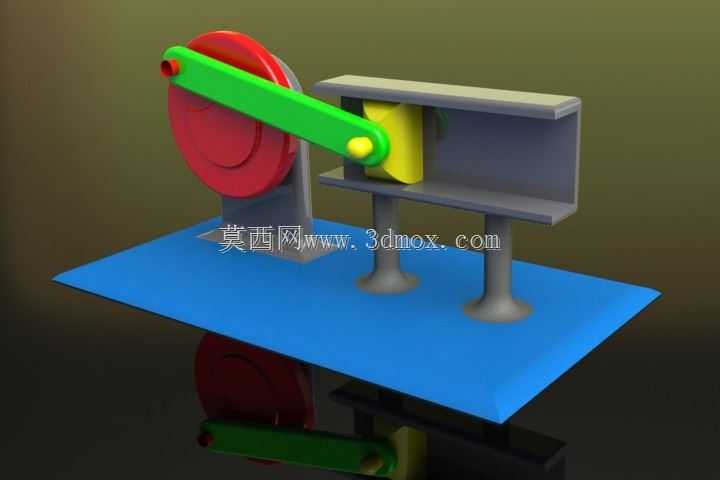

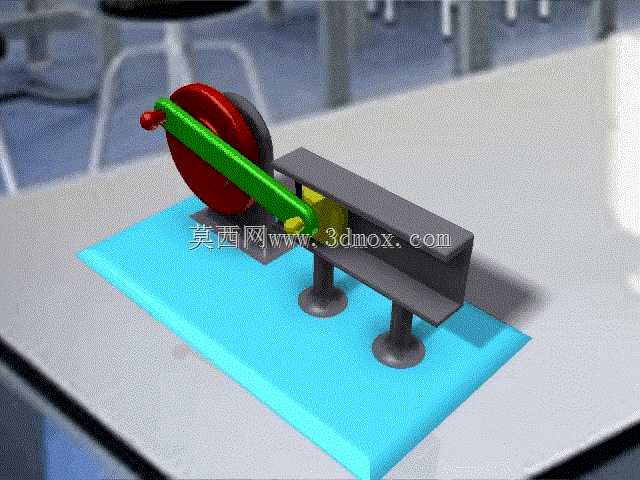

这套曲柄滑块传动结构是机械传动领域应用极为广泛的基础运动转换单元，在各类需要实现旋转运动与直线往复运动相互转换的场景中都能见到它的身影。在实际工业应用中，它是冲压设备、活塞式动力机械、往复输送装置、给料机构的核心传动组成部分，小到小型送料机构的直线驱动，大到锻压设备的冲压动作执行，都依托这套机构的运动特性完成动力传递与动作输出。在教学场景中，这套结构是机械原理入门阶段的核心演示载体，能够直观展示运动转换的过程，帮助学习者理解连杆传动的约束关系、死点位置、急回特性等核心机械知识点。从功能特性来看，这套机构通过曲柄的整周旋转，带动连杆做平面复合运动，最终驱动滑块沿固定导轨做稳定的直线往复运动，传动过程中动力传递平稳，运动轨迹可控，可根据实际工况需求调整曲柄半径、连杆长度的参数配比，来获得不同的滑块行程、运动速度特性，适配不同的作业需求。在设计思路上，这套结构采用了模块化的布局设计，将旋转支撑、连杆传动、直线导向三个功能单元独立设计后整合在统一安装底板上，旋转端的支撑座采用立式支撑结构，为曲柄提供稳定的旋转支撑，避免高速运转时出现径向晃动；连杆两端采用铰接结构，铰接位置预留了润滑间隙，降低长期运转的磨损量；滑块部分采用框架式导向槽结构，为滑块提供双侧导向约束，避免运动过程中出现卡滞、偏磨的问题，导向槽的长度覆盖滑块的全行程范围，保证滑块在整个运动区间内都能获得稳定的导向支撑。从安装边界来看，整套结构的安装基准为底部的平板式底座，底座上预留了两个柱状支撑腿的安装位，可直接固定在工作台面或者设备机架上，安装时需要保证曲柄旋转轴线与滑块导向方向的垂直度，避免因安装偏差导致额外的运转阻力；整体结构的横向尺寸覆盖曲柄旋转的最大回转直径，纵向尺寸覆盖滑块的最大往复行程，安装时需要在曲柄回转范围、滑块运动行程两端预留足够的安全间隙，避免运动过程中与周边零部件发生干涉。整套结构的运动部件都做了可视化的色彩区分，能够清晰分辨每个部件的运动轨迹，不管是用于教学演示拆解运动原理，还是作为小型设备的传动单元原型做功能验证，都能清晰展现曲柄滑块机构的运动逻辑，帮助使用者快速理解其工作过程，也可作为非标设备开发时的传动方案参考，根据实际负载、行程需求调整各部件的尺寸参数，快速适配具体的应用场景。
