超音速冲压喷气发动机剖面结构三维设计

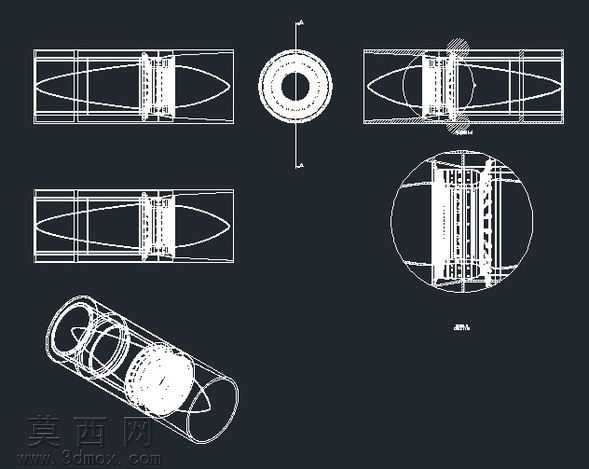

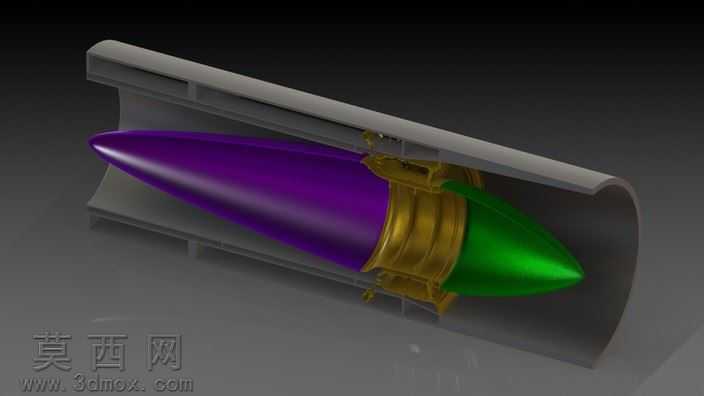

本三维模型采用SolidWorks完成全参数化建模，完整还原冲压喷气发动机的核心剖面结构，建模过程中严格遵循超音速推进装置的气动布局逻辑，对进气道、中心锥、燃烧室段、尾喷管等核心部件进行1:1比例的结构复刻。建模阶段首先绘制发动机外壳的半剖壳体轮廓，通过拉伸、抽壳命令构建出圆筒形的涵道外壁，保留半剖展示视角以清晰呈现内部组件布局；中心进气锥采用双曲面放样建模，前段紫色部分为超音速进气压缩锥，曲面曲率经过多轮调整匹配马赫数3-5区间的进气压缩需求，通过曲面加厚命令生成实体结构，表面赋予高光泽紫色烤漆材质，还原金属基材表面的光滑质感。中部金色结构为燃烧室与燃油喷射安装段，建模时通过环形阵列、凸台拉伸构建出燃油喷嘴安装座、火焰稳定器的细节结构，材质上赋予磨砂金属金材质，区分于前后段的光滑锥面，突出核心燃烧段的结构特征；后段绿色部分为亚音速扩张喷管，采用圆锥放样结合曲面裁剪完成建模，表面赋予高饱和绿色金属漆材质，与进气锥形成视觉区分，清晰展示气流从压缩、燃烧到膨胀喷出的完整路径。渲染阶段采用暗灰色渐变背景，搭配三点布光方案：主光源从左上方45度投射，突出各部件的曲面轮廓与材质反光；辅助光源从右侧补光，消除半剖结构内部的暗部死黑；轮廓光从后方勾勒发动机外壳的边缘，提升整体模型的立体感。模型同时导出了STEP通用格式与AutoCAD可识别的工程图格式，可直接用于航空动力原理教学、推进系统方案论证、相关课程设计参考等场景，各部件均保留完整建模历史特征，支持后续对进气锥角度、燃烧室长度、喷管扩张比等参数进行调整优化，适配不同飞行工况下的冲压发动机性能仿真需求。
