双缸立式斯特林发动机结构设计模型

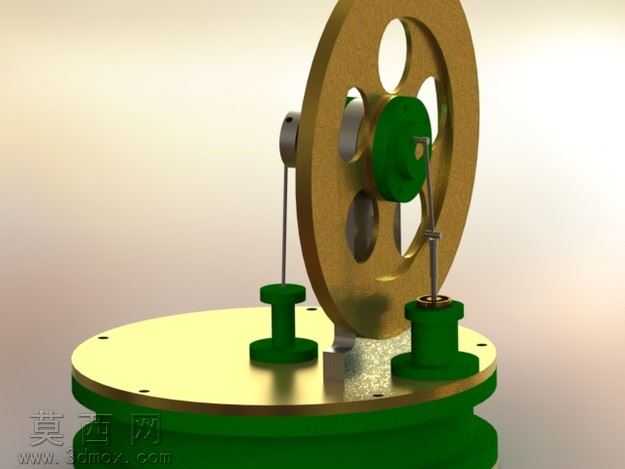

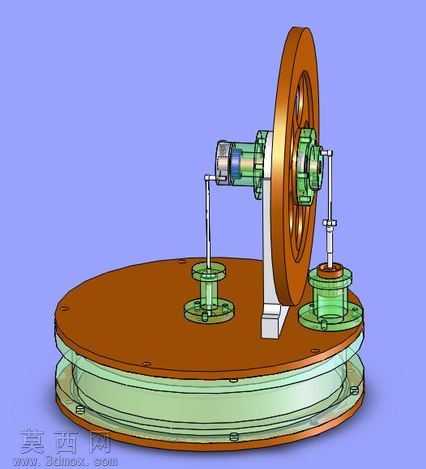

本作品为双缸立式布局的斯特林发动机三维建模作品，整体采用分层式结构设计，底部为圆盘式封闭热腔基座，中部设置两个对称分布的立式置换气缸，上部搭载大直径飞轮与曲柄连杆传动机构，完整还原了斯特林发动机的经典工作构型。建模过程中严格遵循机械设计规范，对各部件的装配关系进行了精准约束：底部热腔采用双层壳体结构，外层设置法兰连接边，通过均布的紧固件实现上下腔体的密封装配，腔体内部预留热交换空间，匹配斯特林循环的热胀冷缩工作原理；两个立式气缸对称布置在飞轮两侧，缸体采用透明质感材质模拟可视化设计效果，可清晰展示内部置换活塞的运动行程，气缸顶部设置端盖密封结构，活塞杆与上部曲柄机构通过铰接副连接，保证动力传递的顺畅性。传动部分重点还原了曲柄连杆与飞轮的配合结构，大直径飞轮采用轮辐式构型，中心设置转轴支撑结构，转轴通过轴承座固定在中部支架上，两侧的连杆分别连接两个气缸的活塞杆，将活塞的直线往复运动转化为飞轮的旋转运动，建模时对曲柄的偏心距、连杆长度参数进行了匹配校核，保证运动过程无干涉。材质渲染上，飞轮、基座盖板、支架等结构件采用棕褐色金属质感材质，模拟铸铁或铜质零件的哑光金属效果，气缸、腔体壳体采用半透明浅绿色材质，既区分了不同功能部件，也可直观展示内部的结构布局，紧固件、转轴等小零件采用亮银色金属材质，突出机械零件的精密质感。设计思路上采用对称双缸布局，相比单缸斯特林发动机动力输出更平稳，大直径飞轮可储存转动惯量，保证发动机运转的连续性，整体结构紧凑，各部件的安装定位清晰，既完整呈现了斯特林发动机的工作原理，也具备良好的装配工艺性，可作为原理演示、教学参考的三维模型使用，建模过程中对所有运动部件的配合间隙进行了合理设置，可直接用于运动仿真动画的制作，直观展示斯特林循环的完整工作过程。
