径向行星齿轮传动结构动画演示

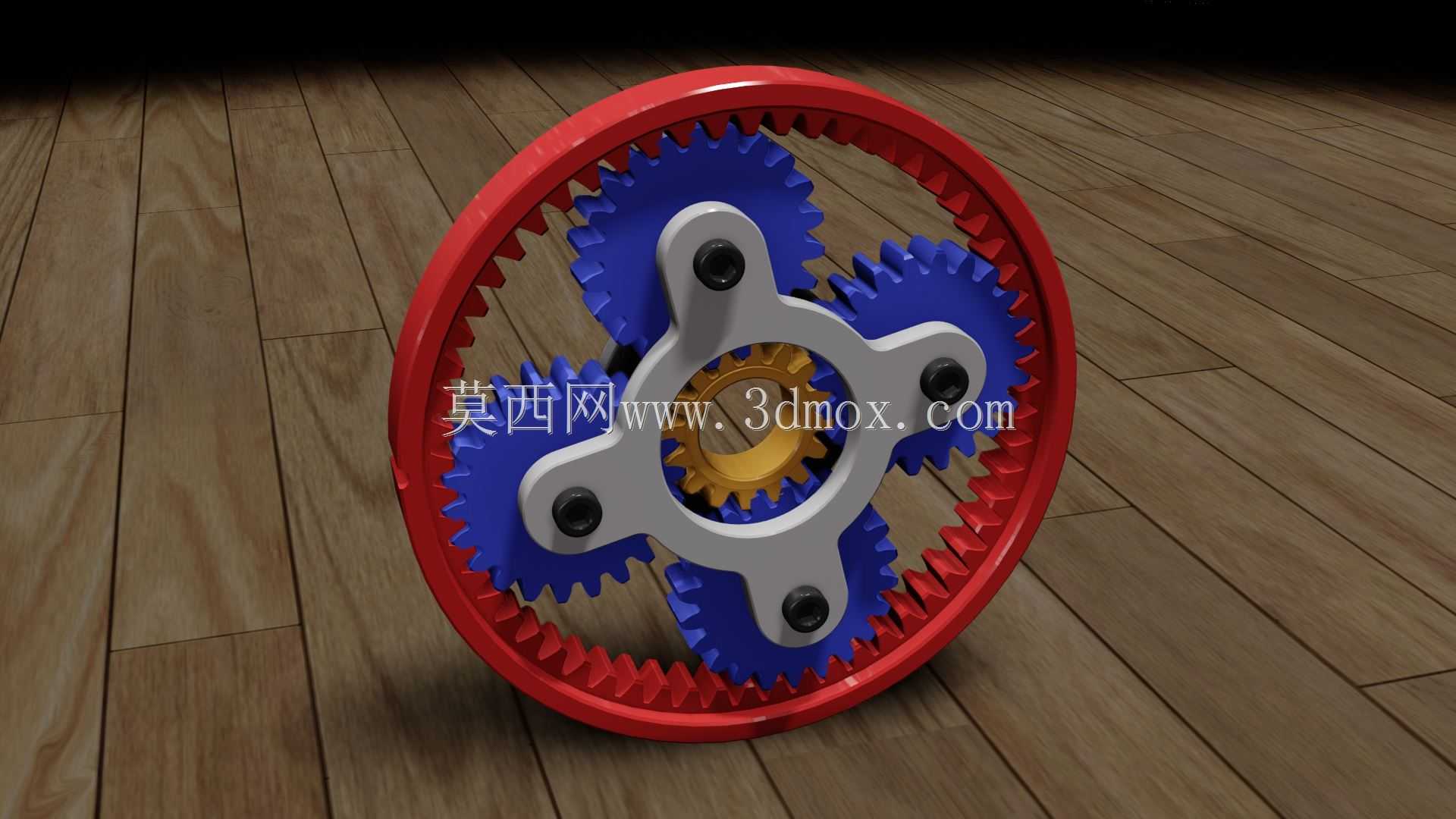

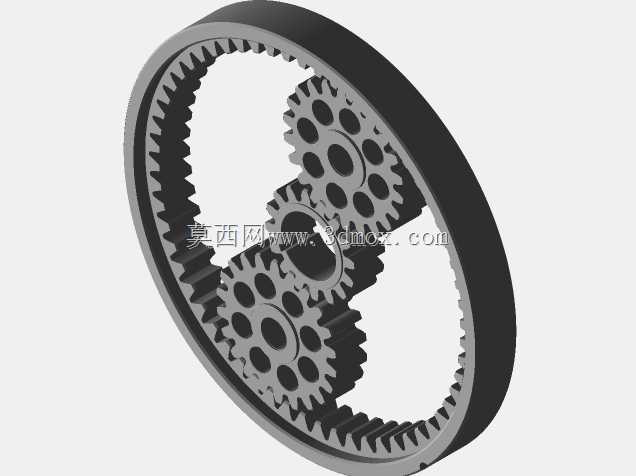

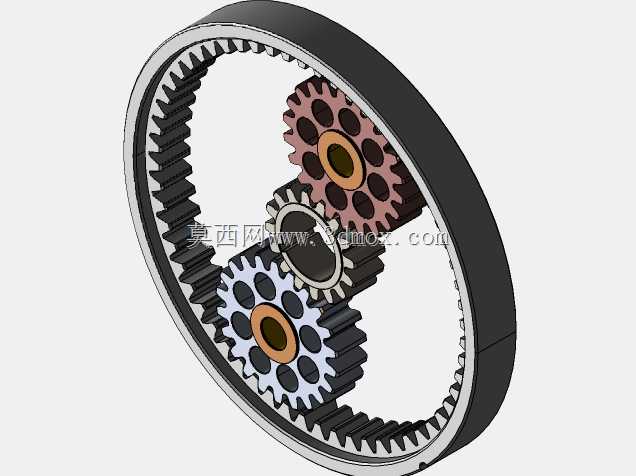

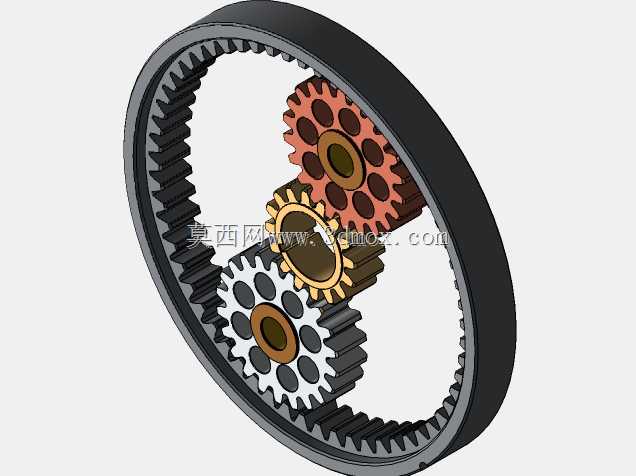

行星齿轮传动结构是机械传动领域应用极为广泛的核心部件，常见于工业减速机、新能源汽车动力总成、自动化输送设备、精密机床进给机构、航空航天传动系统等场景，承担着动力分流、转速匹配、扭矩放大的核心作用，相比定轴齿轮传动，它能在极小的安装空间内实现大传动比输出，同时具备载荷均匀分布、传动效率高、运行稳定性强的突出优势。这套行星齿轮结构采用经典的NGW型排布逻辑，最外侧为内齿圈结构，中心位置设置太阳轮，太阳轮与内齿圈之间均匀布置四个行星轮，所有行星轮通过行星架实现定位连接，动力输入可根据实际工况选择太阳轮、内齿圈或行星架作为输入端，通过不同构件的锁止组合，可实现减速、增速、反向传动、直接传动等多种传动模式，适配不同设备的动力传输需求。在设计过程中，所有齿轮均采用渐开线齿形设计，齿部参数经过严格的啮合校验，确保多轮同时啮合时齿侧间隙均匀，避免传动过程中出现卡滞、冲击或异响问题；四个行星轮沿圆周方向等角度分布，能够将输入扭矩均匀拆分到每个啮合齿面，大幅降低单齿承受的载荷，提升整套结构的承载能力与使用寿命，同时对称排布的结构可抵消传动过程中的径向力，降低支撑轴承的负载，减少运行过程中的振动与噪音。从安装边界来看，整套结构以中心太阳轮轴线为装配基准，内齿圈的外圆为整机安装定位面，行星架的输出端设置有标准化的连接接口，可直接对接后续的负载轴系，安装时仅需保证各构件的同轴度公差在设计范围内，即可实现顺畅传动，无需额外的复杂调整。结构整体采用紧凑化设计，径向尺寸远小于同等传动比的定轴齿轮组，轴向厚度也控制在合理范围内，能够适配各类安装空间受限的传动场景，齿部与支撑结构的材质搭配可根据实际负载需求调整，轻载场景可采用工程塑料材质降低自重与运行噪音，重载场景可更换为合金钢材并做齿面淬火处理，提升耐磨性能与抗冲击能力。配套的动画演示完整还原了整套结构的运行过程，可直观观察到太阳轮转动时带动行星轮沿内齿圈公转与自转的运动轨迹，清晰展现行星架的输出转速与转向逻辑，能够帮助设计人员快速理解传动原理，也可用于设备运维人员的结构认知培训，在新产品开发阶段，还可借助动画提前验证传动干涉问题，优化齿形参数与安装间隙，减少实物样机的试错成本，缩短产品开发周期。
