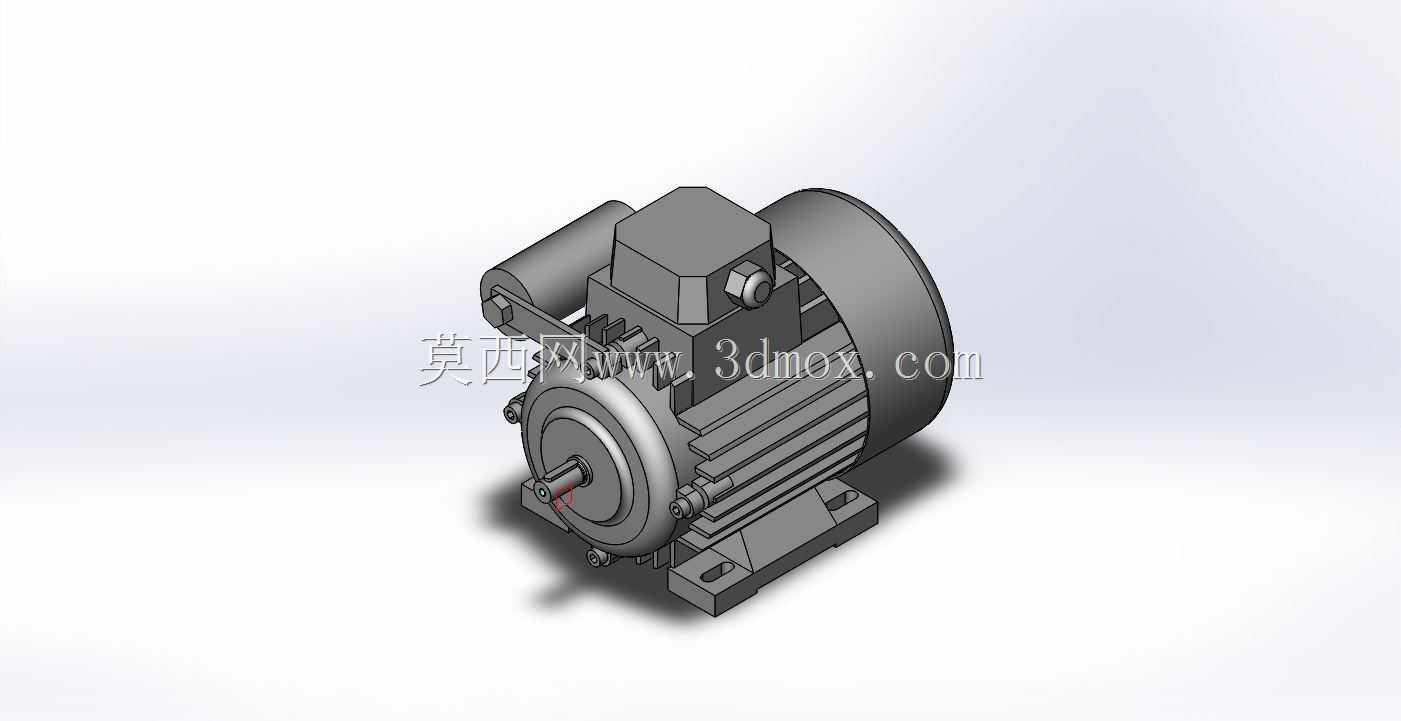

带启动电容卧式单相异步电动机结构

这款卧式单相异步电动机，是面向民用轻工、小型加工设备、家用机具等场景设计的动力输出核心部件，可直接适配小型台钻、木工砂带机、家用增压泵、小型食品加工机械、农用小型机具等对安装空间有紧凑要求的设备，为终端作业部件提供稳定的旋转动力输出，适配220V民用供电场景，无需工业三相供电即可投入使用，极大降低了小型设备的部署门槛。

从实际用途来看，该电机可通过输出轴端的平键连接带轮、联轴器等传动部件，将电能转化为旋转机械能，驱动负载完成切削、输送、增压、搅拌等各类作业动作，自带的启动电容可帮助电机在单相供电条件下获得足够的启动转矩，避免带载启动时出现堵转、启动失败的问题，端盖处预留的接线盒可方便现场完成电源接线，接线盒的防护结构可避免日常作业中粉尘、溅水对接线端子造成侵蚀，提升户外、多尘作业场景下的运行可靠性。

产品功能特性上，机壳采用带散热筋的一体式铸铝结构，沿圆周方向均匀分布的轴向散热筋可在电机转子带动自带风叶旋转时，形成顺畅的轴向散热风道，将电机运行时绕组、铁芯产生的热量快速带出机壳，保证电机长时间连续运行时的温升控制在绝缘等级允许范围内，避免过热烧损。电机两端采用密封深沟球轴承支撑输出轴，既可以承受径向传动负载，也可承受少量轴向载荷，适配带轮、齿轮等多种传动连接方式，底部的一体式安装脚座带有长条形安装孔，可适配一定范围内的安装孔距偏差，降低现场安装的对位难度。

设计思路上，整体采用成熟的单相异步电机拓扑结构，将启动电容侧置在机壳上方，既缩短了电容与绕组的接线距离，也避免电容占用底部安装空间，输出轴端的轴伸长度、键槽尺寸均遵循通用单相电机的安装规范，可直接替换同功率等级的现有卧式单相电机，无需对设备安装位做额外改造。端盖采用止口定位结构与机壳配合，保证两端轴承的同轴度，降低电机运行时的振动与噪音，提升运行平稳性。

外形尺寸与安装边界方面，该电机整体呈卧式布局，总长度控制在适配小型设备安装舱的范围内，机壳外径符合通用Y系列单相电机的尺寸规范，底部安装脚的孔距、轴中心高均遵循行业通用安装尺寸，输出轴的直径、键槽宽度匹配标准传动件规格，安装时只需保证设备安装面的平面度，通过螺栓穿过脚座长孔完成固定，预留的接线操作空间可方便现场完成接线与调试，电机外轮廓无突出的尖锐结构，可适配紧凑的设备内部安装空间，不会与周边其他部件产生运动干涉。
