台式机钣金电源箱结构设计方案

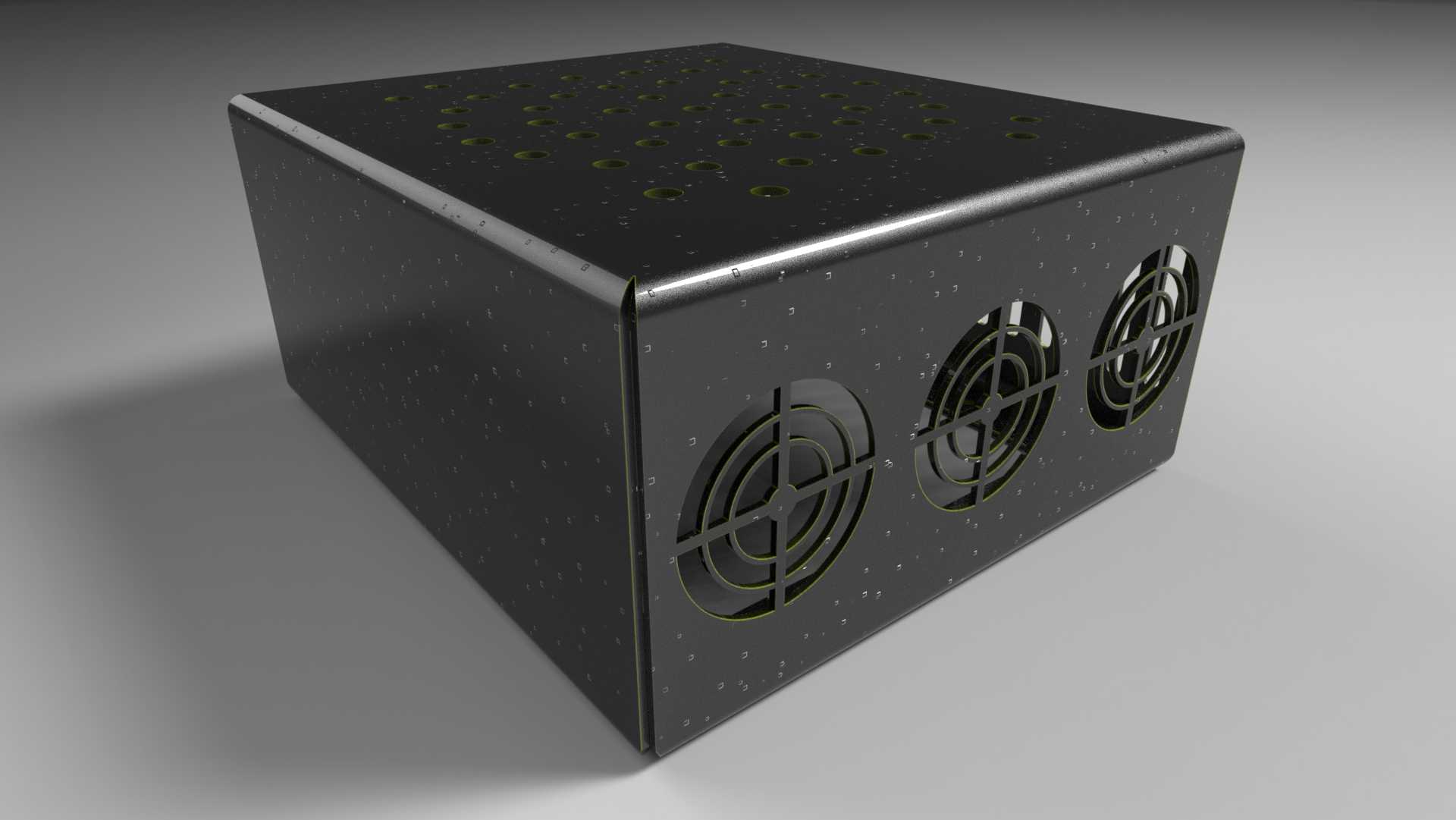

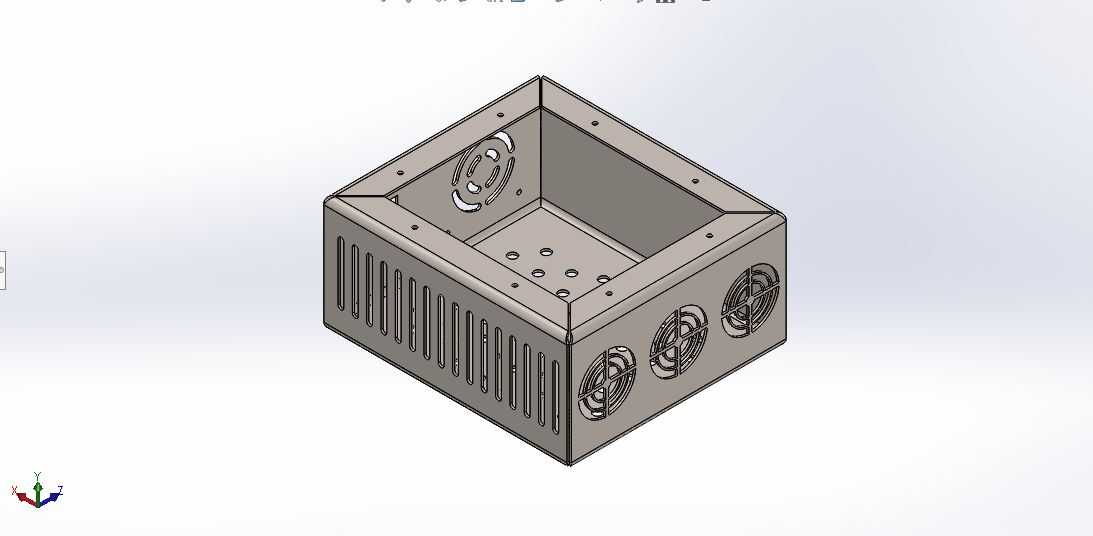

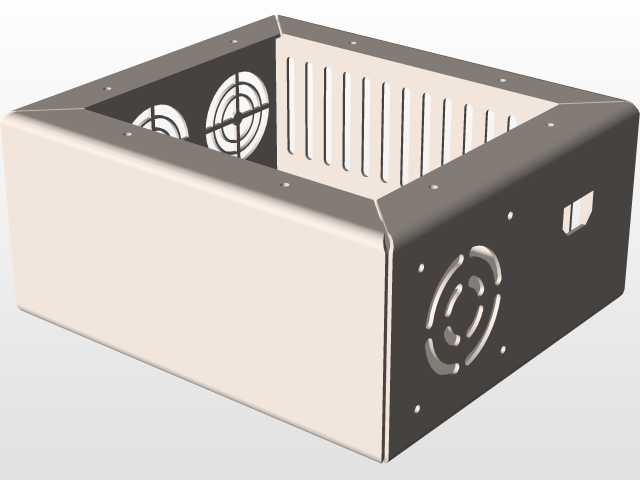

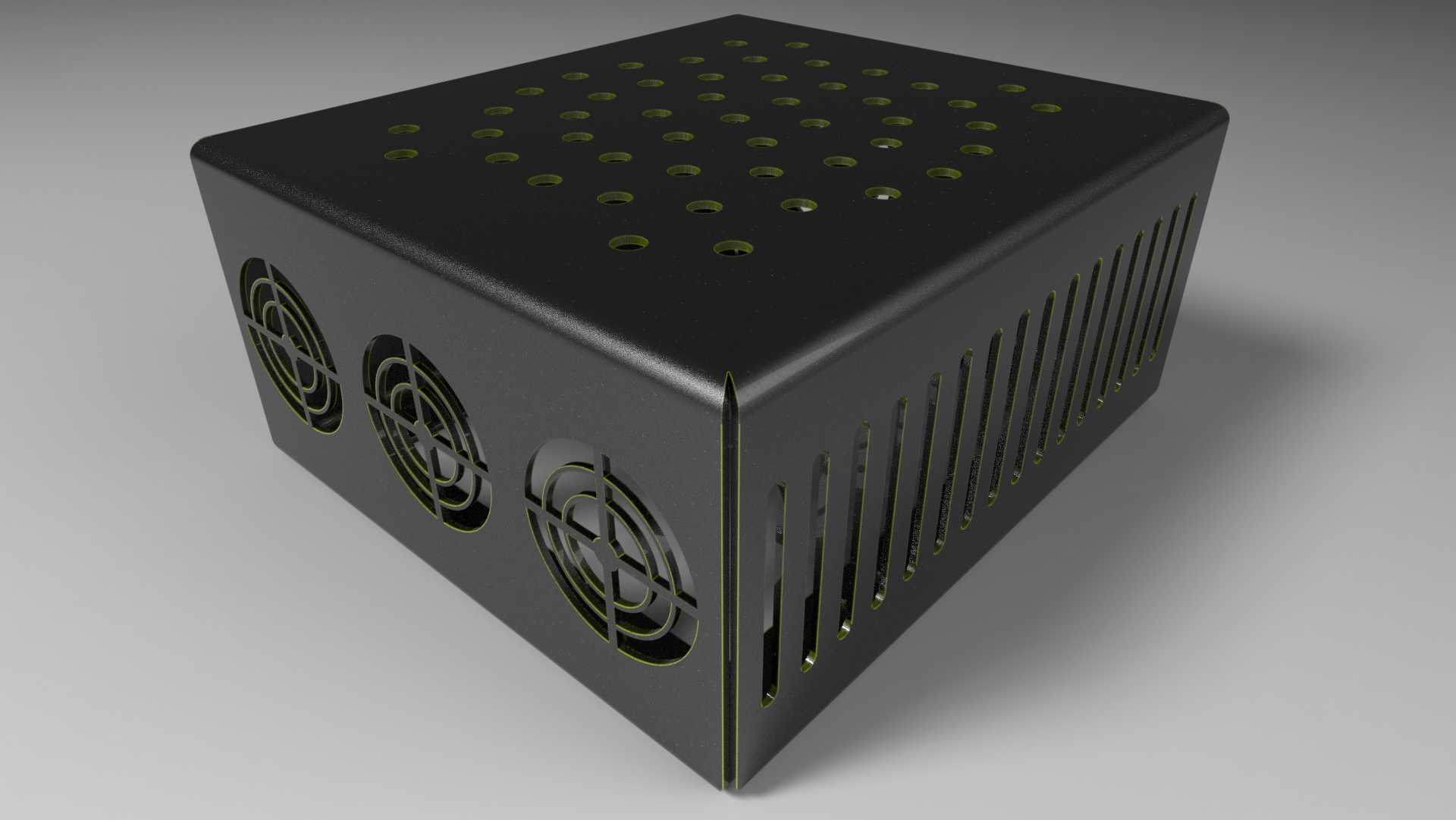

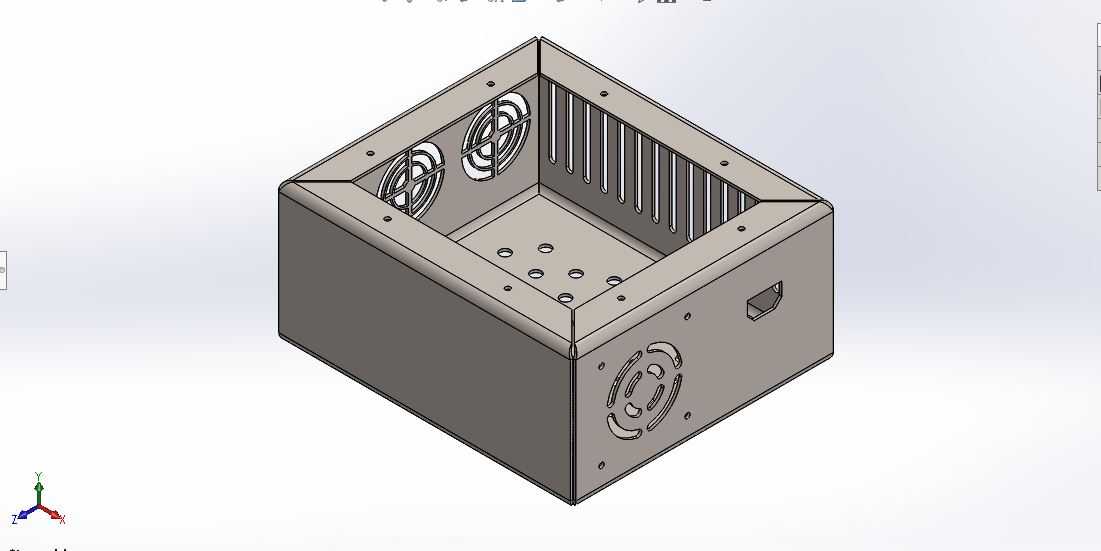

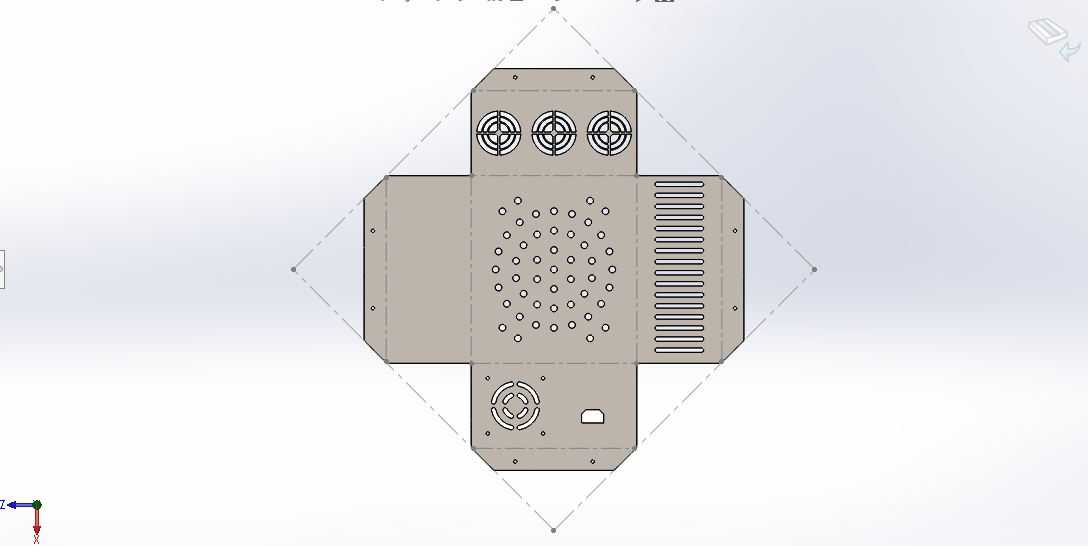

这款钣金电源箱主要应用于台式计算机主机内部，作为主机供电转换单元的承载防护结构，是台式机稳定运行的核心防护部件，承担着将市电转换为硬件可用低压直流电、屏蔽电磁干扰、防护内部供电元器件的核心作用，同时为内部电源板、滤波元件、散热模组提供可靠的安装固定载体。从实际使用场景来看，该电源箱适配标准ATX台式机安装位，可兼容绝大多数家用、办公、入门级游戏台式主机的装机需求，安装时可直接卡入主机电源仓位，通过侧边固定孔位与机箱框架锁合，无需额外定制转接结构，适配性较强。在功能特性设计上，这款电源箱充分考虑了供电单元的散热需求，顶面采用矩阵式圆形通风孔布局，可让机箱内部冷空气顺畅进入电源腔体，带走供电元件工作产生的积热；侧面设置多组轴向通风槽与三个风扇安装位，可适配不同规格的轴流散热风扇，形成定向风道将热空气快速排出箱体，避免高温导致供电效率下降、元件老化加速的问题；箱体采用折边咬合的钣金拼接工艺，接缝处紧密贴合，可有效屏蔽电源工作时产生的电磁辐射，避免干扰主板、显卡等敏感硬件的正常运行，同时也能阻挡外部灰尘、杂物进入电源内部，降低元件积灰短路的风险。设计思路上，这款电源箱采用极简的立方体钣金结构，整体以薄板弯折成型为基础，减少复杂拼接工序，降低生产加工的难度与成本，箱体边角做圆弧过渡处理，避免装机时锋利边角划伤操作人员或破坏机箱线材；所有通风孔位均做去毛刺处理，防止安装风扇或线材时割破绝缘层造成短路隐患。箱体预留的安装边界完全匹配标准台式机电源仓位尺寸，侧边固定孔位与通用机箱的安装螺柱位置完全对齐，内部腔体预留了足够的元件排布空间，可容纳标准ATX电源的PCB板、滤波电容、PFC模组等核心部件，同时预留了线材出线的开口位置，方便供电线材的梳理与引出，不会出现线材挤压、弯折过度的问题。箱体表面采用哑光黑色喷塑处理，既提升了金属板材的防锈耐腐蚀能力，也能与多数台式机箱的内部色调保持协调，不会出现突兀的视觉效果。
