带I2C适配器的2004字符液晶显示模块

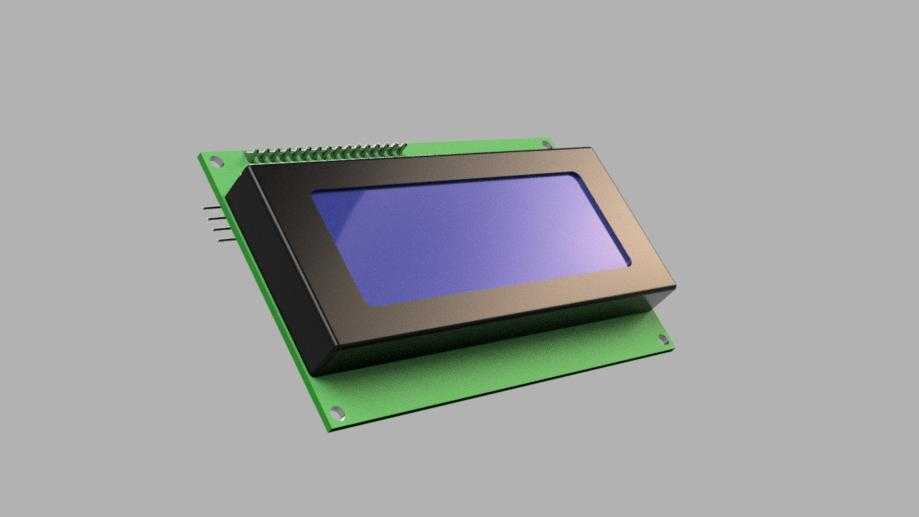

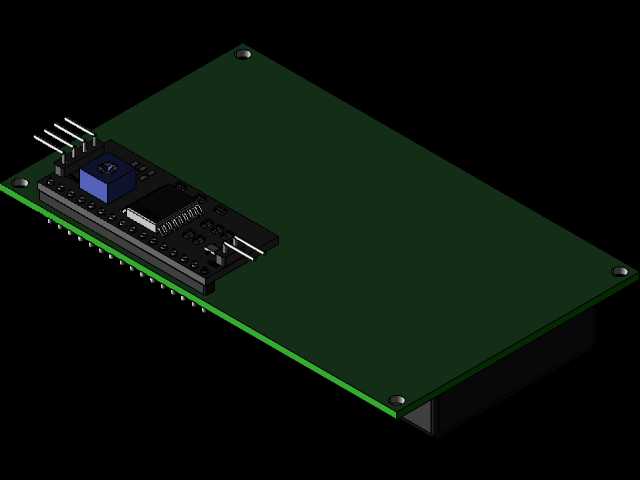

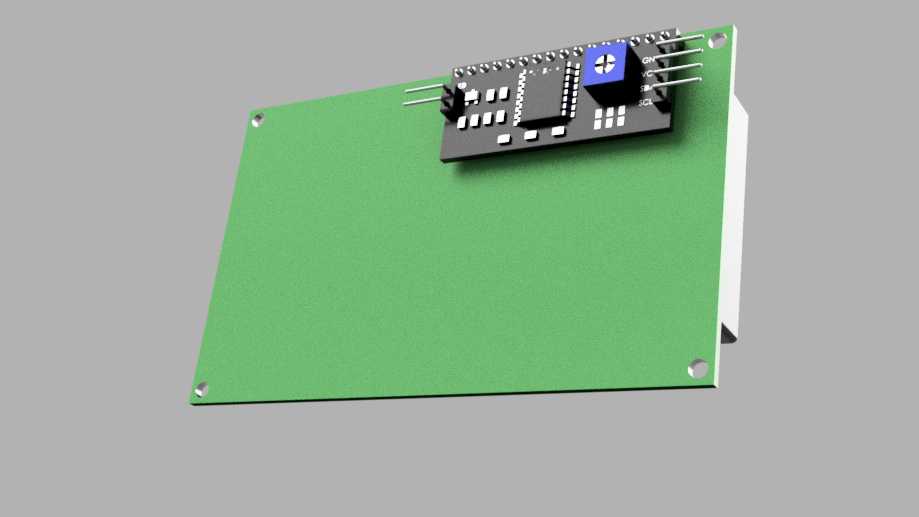

这款带I2C适配器的2004字符液晶显示模块，是嵌入式开发、工业控制、智能设备领域常用的人机交互显示组件，核心作用是为各类电控系统提供清晰直观的字符信息输出通道，可稳定显示ASCII字符、自定义符号，满足设备运行状态提示、参数数值展示、操作菜单引导等多场景的显示需求。在实际工业应用场景中，这类模块常被集成到小型工控终端、智能传感采集节点、实验教学开发板、小型自动化设备的操作面板上，相较于无适配器的并行接口液晶屏，自带I2C转接的设计能大幅减少主控芯片的IO口占用，仅需两根通信线即可完成显示数据的传输，尤其适合IO资源紧张的单片机、嵌入式最小系统使用，能有效简化硬件电路的布线复杂度，降低整机硬件设计的接线难度。从产品功能特性来看，该模块采用20列4行的字符显示规格，单屏可承载80个字符的显示内容，足够覆盖多数小型设备的状态信息展示需求，屏幕采用STN类液晶材质，显示对比度可通过板载电位器灵活调节，适配不同光照环境下的查看需求；板载的I2C适配器集成了电平转换与通信驱动电路，可兼容3.3V与5V的主控系统电平，无需额外外接电平转换元件，直接对接主流单片机、开发板的I2C接口即可驱动使用。在设计思路上，这款模块采用了显示面板与驱动转接板叠层安装的结构，液晶面板通过排针与下方的绿色PCB转接板固定连接，既保证了连接的可靠性，也压缩了整体的结构厚度；PCB板边缘预留了标准安装孔位，可通过铜柱或螺丝直接固定在设备外壳、面板支架上，适配嵌入式内嵌安装、外置面板安装等多种装配方式。从外形尺寸与安装边界来看，模块整体外形遵循2004液晶屏的通用尺寸规范，液晶显示区域居中布置，板载排针接口位于模块侧边，安装时需预留对应厚度的装配空间，安装孔位间距符合行业通用规格，可直接替换同规格的传统并行接口2004液晶屏，无需修改原有设备的安装结构，仅需调整软件驱动层的通信协议即可完成替换升级，大幅降低老设备的显示模块改造成本。模块的引脚布局经过优化，电源、通信接口的引脚顺序符合主流I2C液晶模块的通用定义，开发者可直接套用成熟的驱动代码，缩短产品开发周期。
