定制款4010规格散热风扇防护格栅

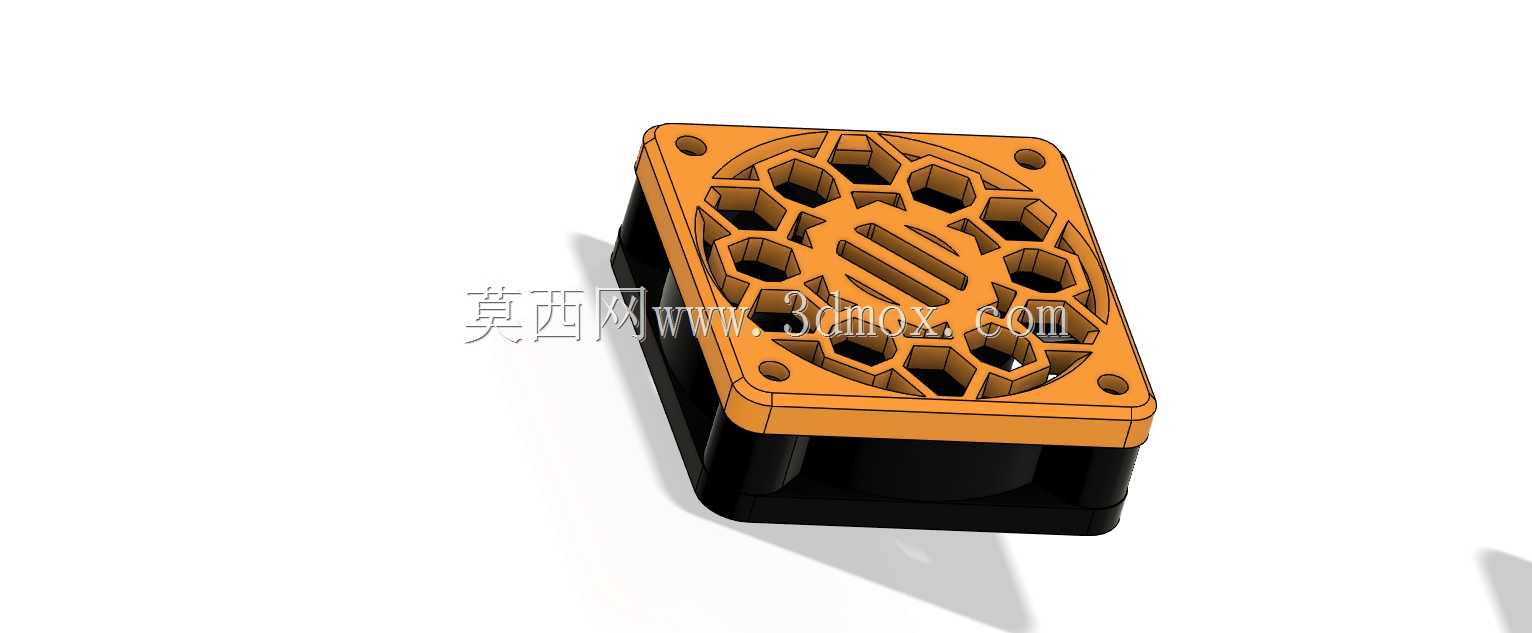

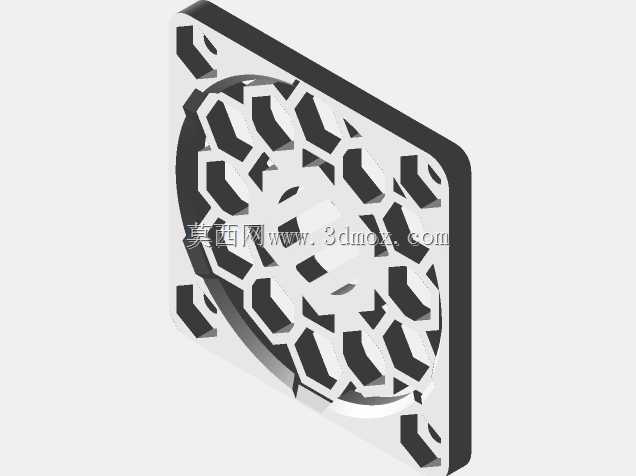

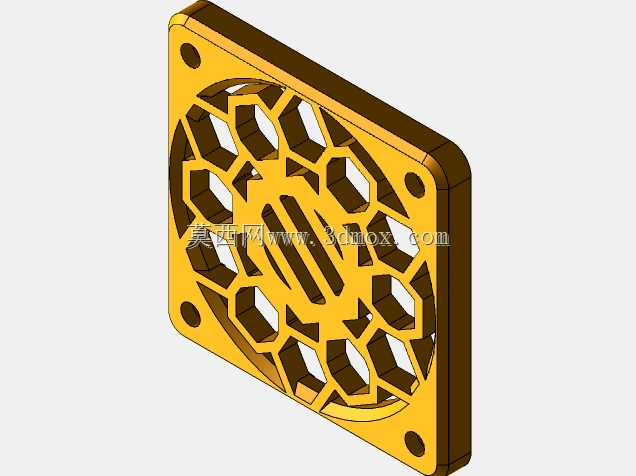

这款4010规格的风扇格栅，主要适配边长40mm、厚度10mm的轴流散热风扇，这类小尺寸风扇广泛应用在工控板卡散热、小型电源模块通风、桌面级电子设备散热、紧凑型伺服驱动散热等场景中，格栅的核心作用是在保障通风效率的前提下，阻隔外部异物触碰高速旋转的风扇扇叶，避免扇叶损坏、异物卷入造成设备故障，同时也能防止人员误触转动部件引发安全问题。设计过程中首先锁定安装边界，四个安装孔位完全匹配4010风扇的标准孔距，安装时可直接与风扇本体的安装孔对齐，通过M3规格螺丝即可完成固定，无需额外调整安装位，格栅整体厚度控制在3mm以内，装配后不会额外占用过多设备内部空间，适配紧凑的设备内部布局。通风结构的设计做了多轮权衡，中心区域采用长条形导流槽，对应风扇中心的气流盲区，减少无效遮挡，外围环绕的蜂窝状镂空结构，在保证通风开孔率的同时，提升格栅整体的结构强度，避免注塑成型后出现翘曲变形，也能有效阻挡直径3mm以上的异物进入风扇区域。格栅边缘做了0.5mm的倒角处理，既可以去除注塑成型后的飞边毛刺，也能在装配时避免刮伤安装人员的手部，或是刮蹭设备内部的线材绝缘层。格栅与风扇贴合的接触面做了平面度管控，装配后不会出现局部翘起的问题，保证和风扇端面贴合紧密，避免缝隙处产生异常风噪。实际选型使用时，这类格栅可以直接配套标准4010轴流风扇使用，无需额外修改设备的安装结构，对于需要做散热防护改造的小型电子设备、工控装置来说，能够直接替换原有简易防护网，提升防护等级的同时不会明显降低通风散热效率，镂空结构的排布也兼顾了视觉整洁度，外露安装时不会显得突兀。
