欧标五孔带USB扩展插排结构设计

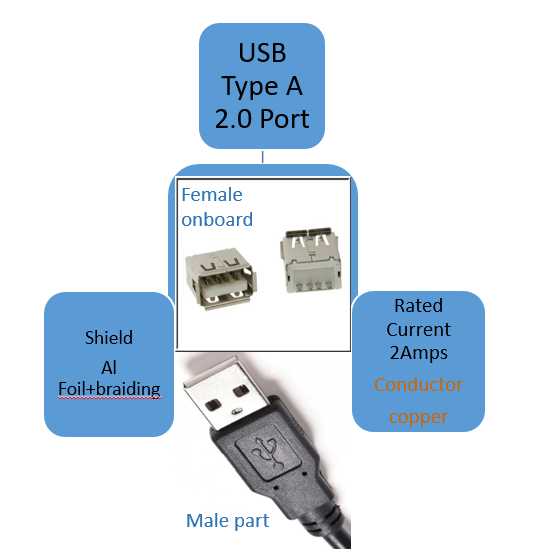

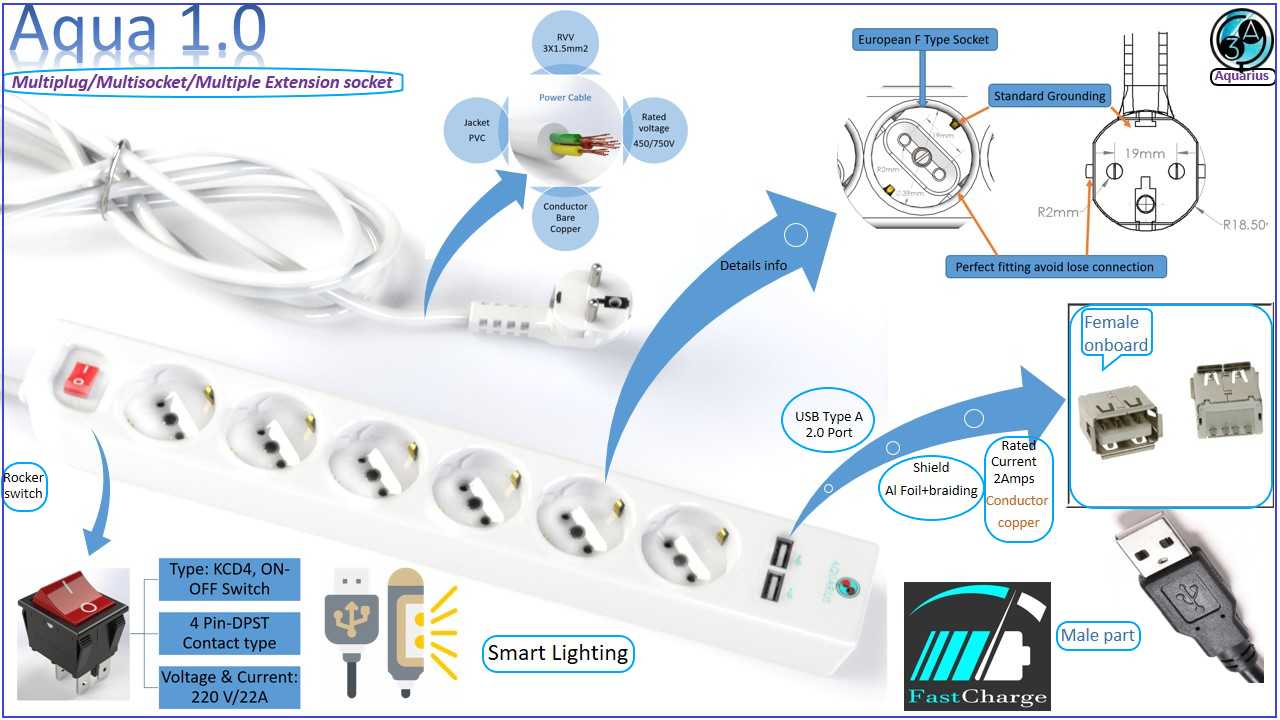

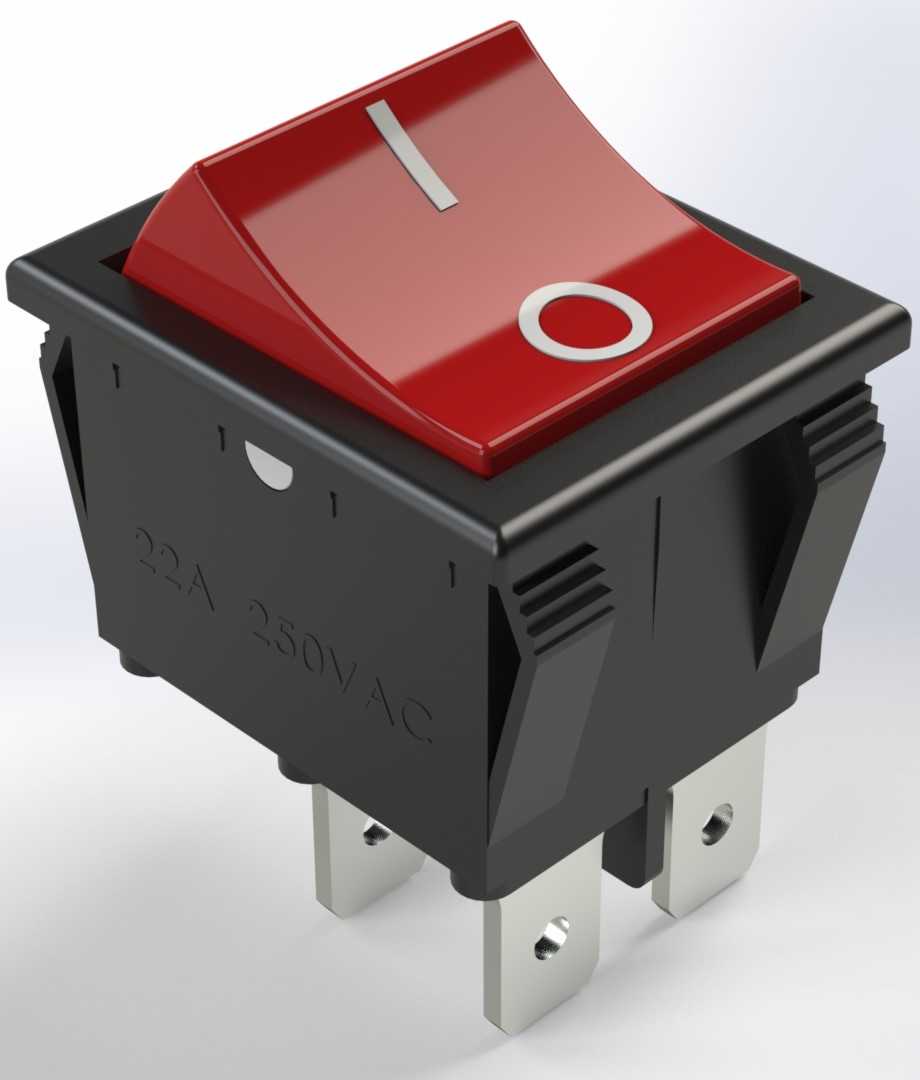

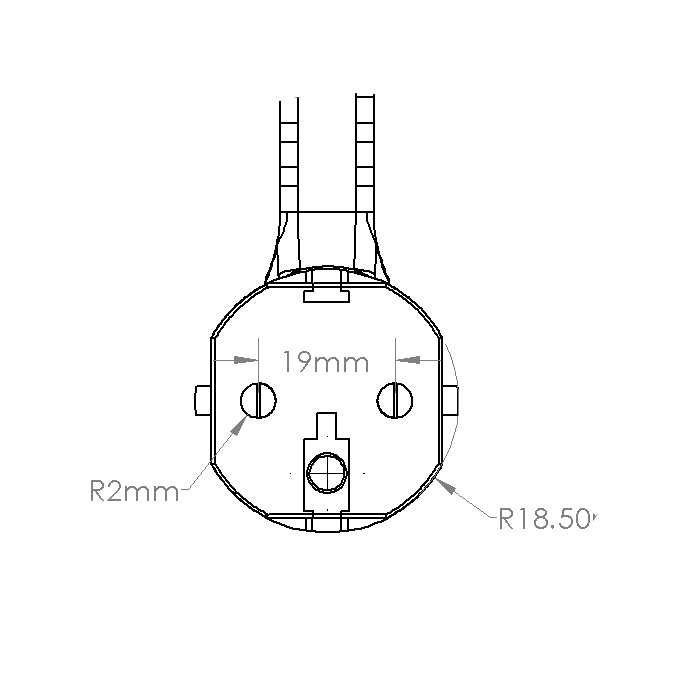

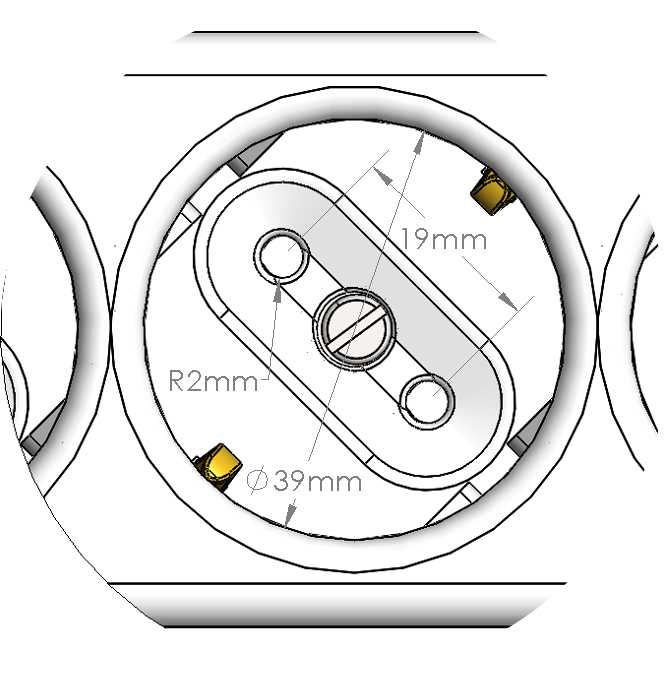

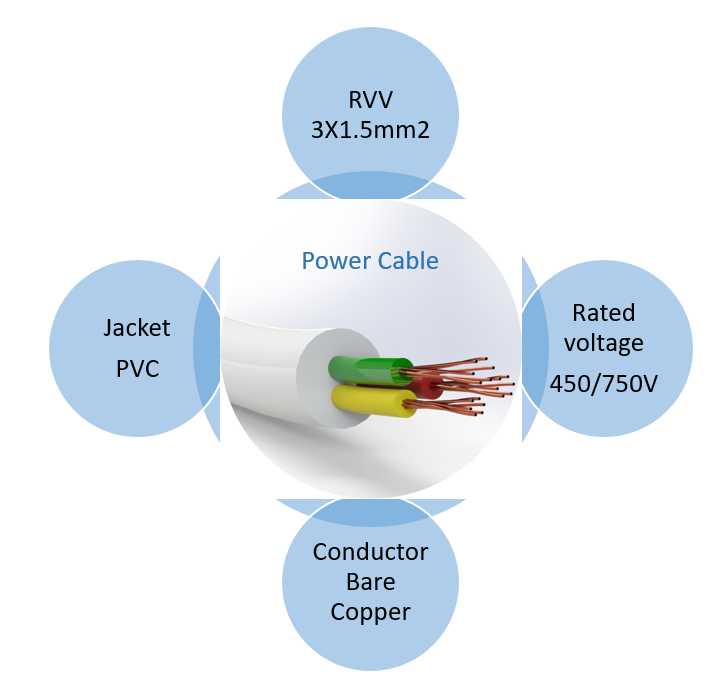

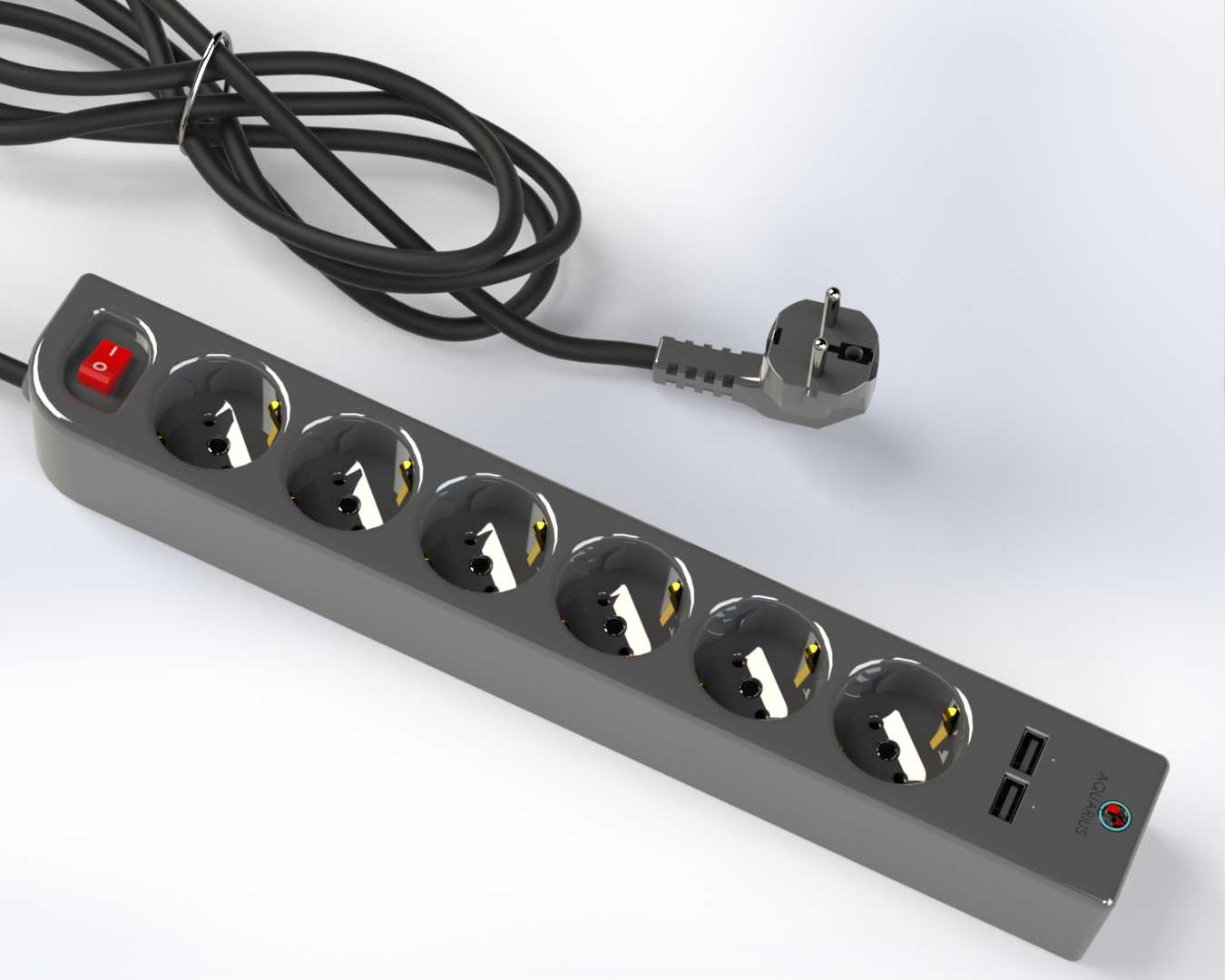

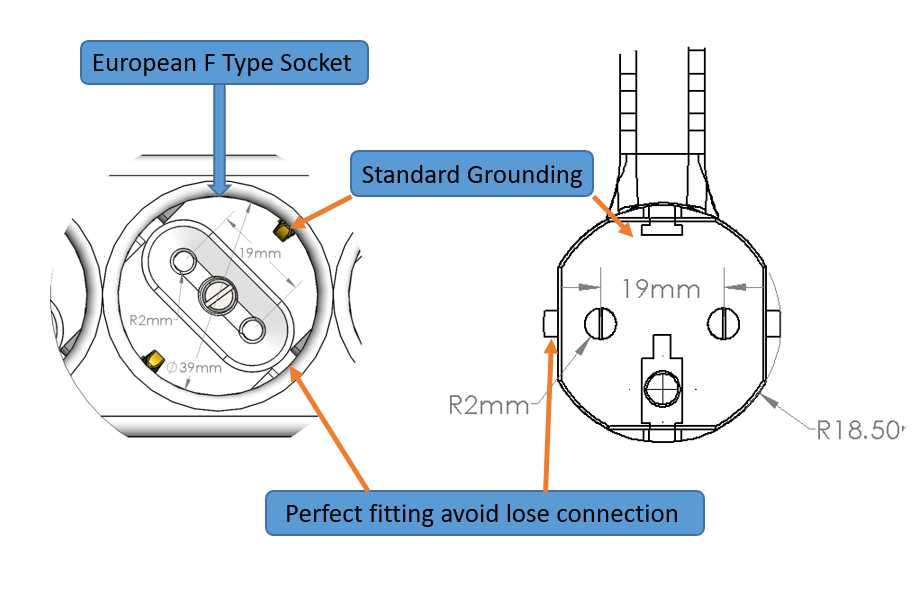

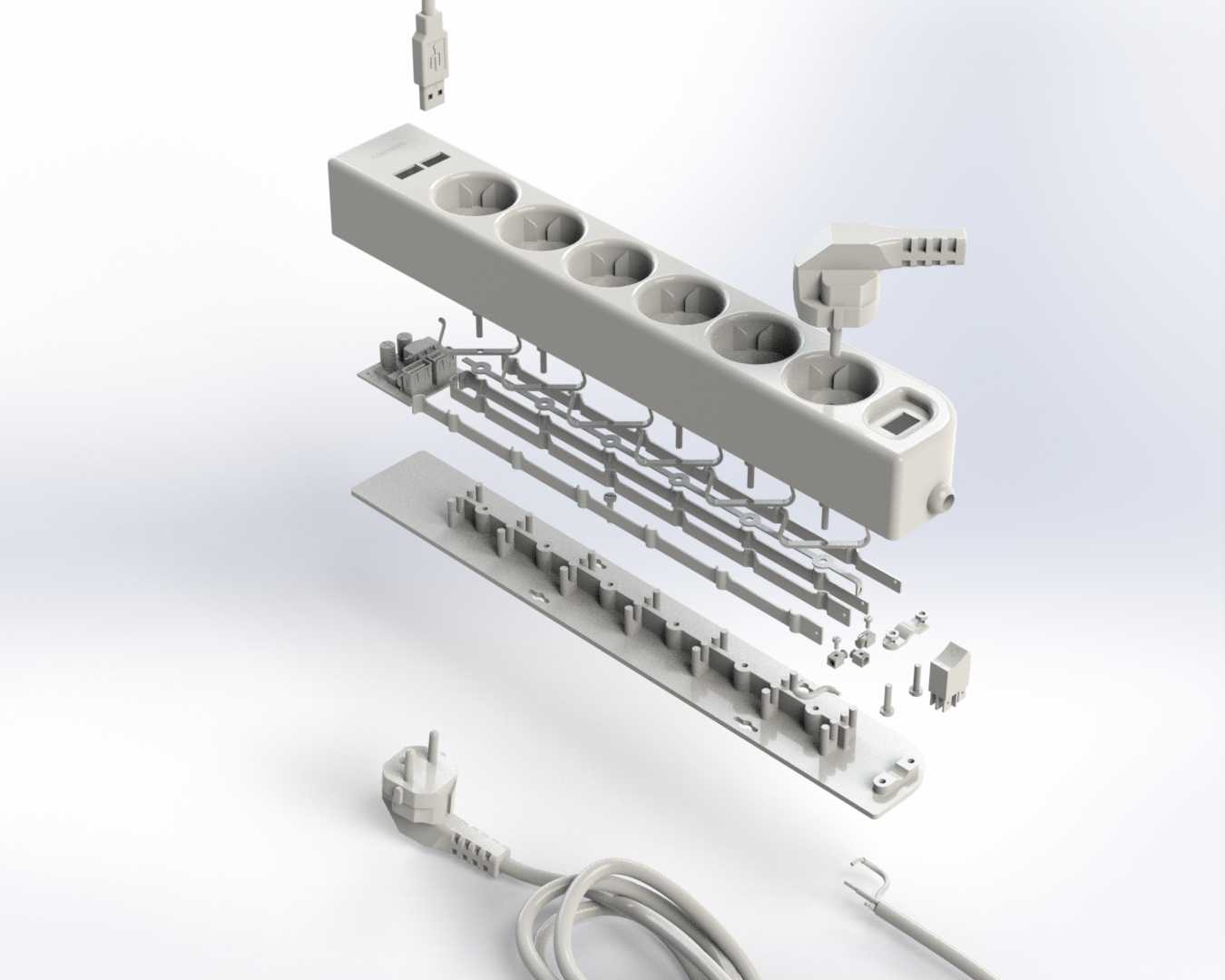

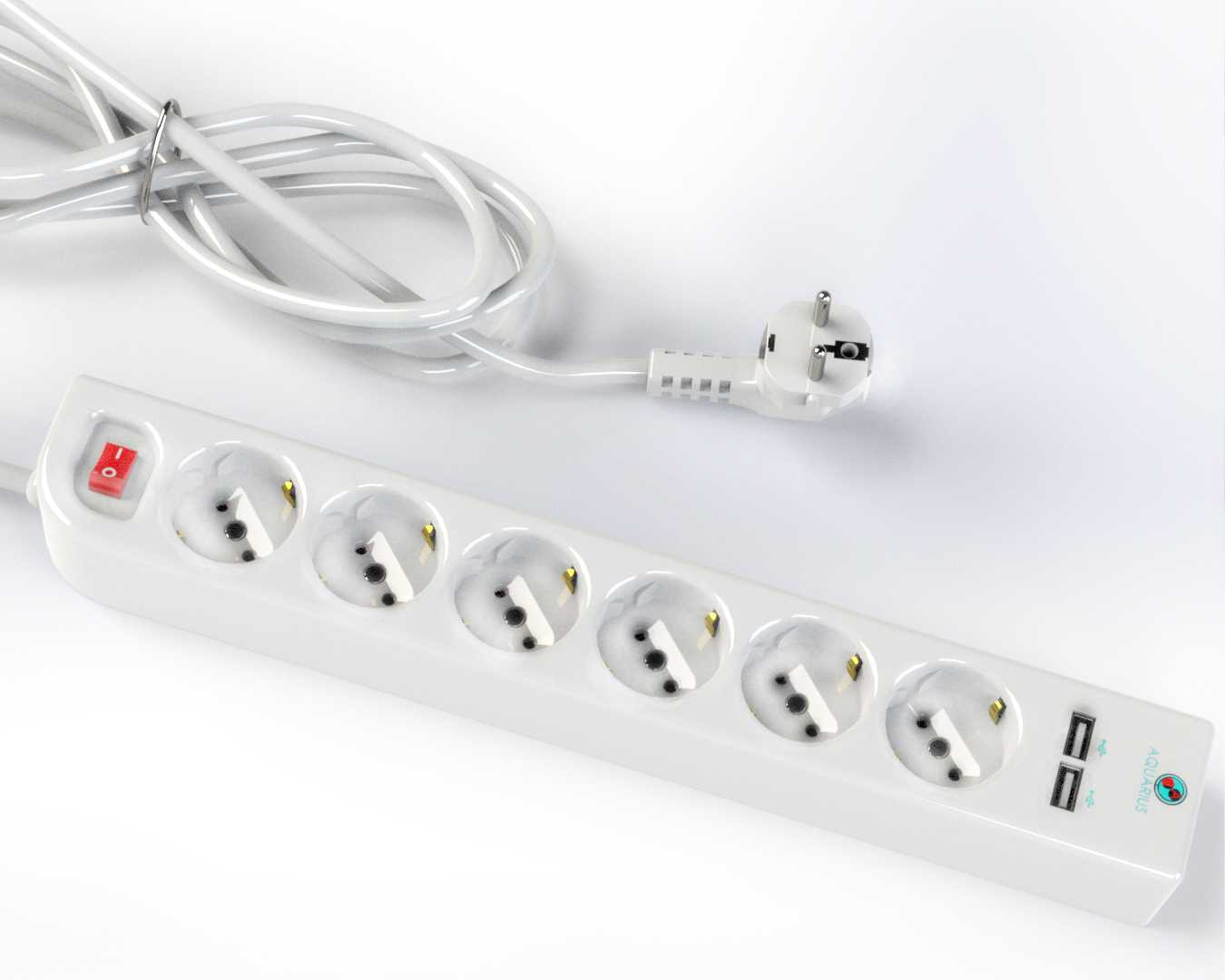

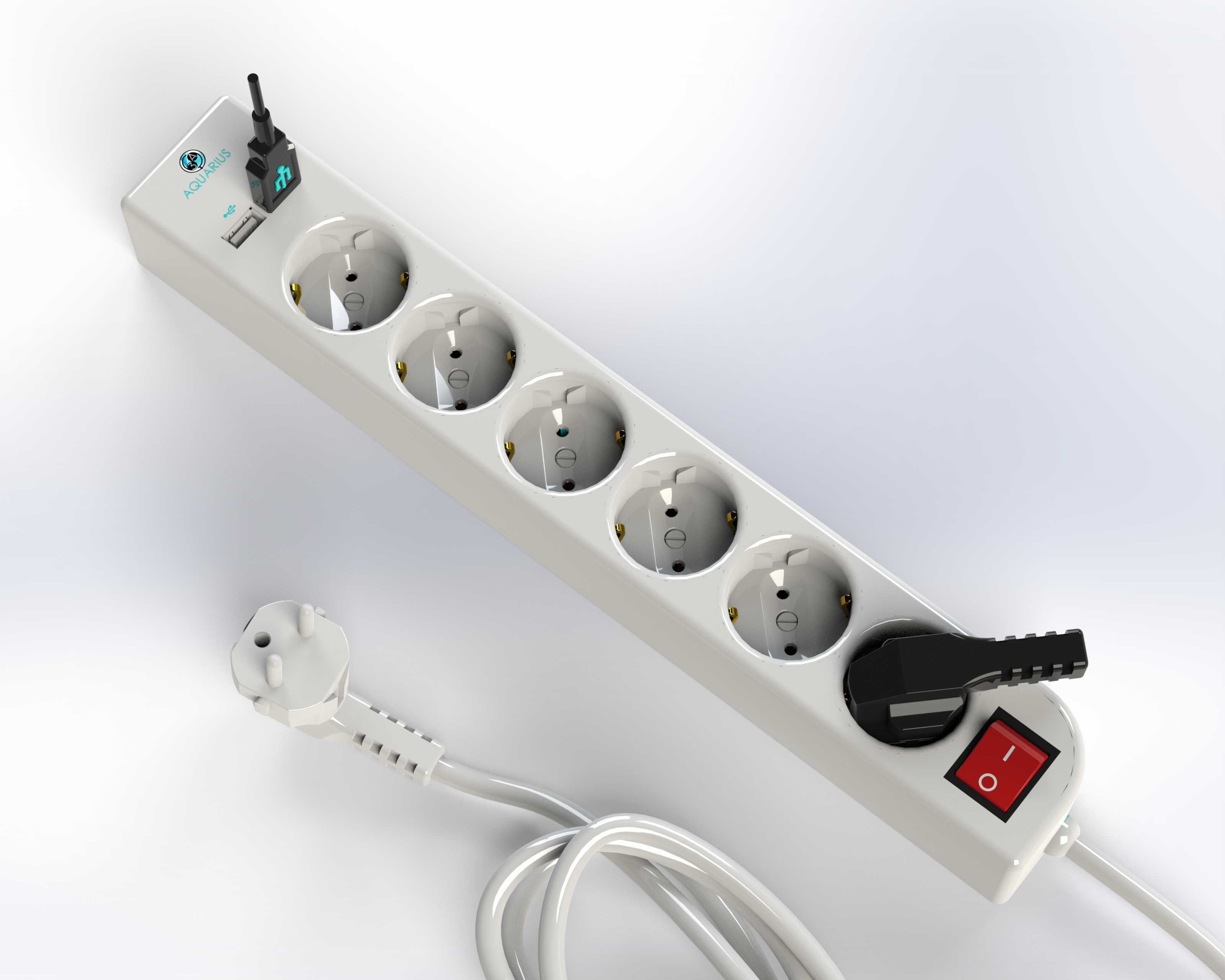

这款多接口扩展插排主要面向办公桌面、家庭影音区、小型工作室等用电点位不足的场景使用，能够在单一墙面取电点位的基础上，拓展出多路交流供电接口与直流USB供电接口，解决多设备同时供电时插座数量不足、不同接口设备需搭配独立充电器的使用痛点，适配日常办公的电脑外设、手机数码设备、小型桌面电器，以及家庭场景下的影音设备、小家电、充电类产品的取电需求，减少墙面插座占用，理顺桌面走线布局。产品功能设计上，配置五路欧标F型交流供电接口，可匹配对应规格的电源插头，单路接口满足常规小功率电器的供电承载要求，同时集成一路USB2.0接口，可直接为支持USB供电的数码设备提供直流输出，省去额外搭配充电头的步骤；插排端部设置带红色标识的船型电源开关，可一键控制整排供电通断，无需频繁插拔总插头，开关旁设置总控状态提示，方便用户快速判断供电状态；插排自带一体化电源线与配套欧标插头，出线位置做了防弯折应力释放结构，避免日常使用中反复弯折导致的线芯断裂问题。设计思路上，整体采用长条形线性布局，将交流插座沿壳体长度方向等距排布，保证相邻插头插入后不会出现互相遮挡、干涉的问题，充分利用壳体表面空间；USB接口与状态指示模块设置在插排进线端的同侧区域，靠近开关位置，方便用户插拔USB设备时顺手操作开关，功能分区清晰；壳体采用阻燃绝缘工程塑料材质，内部载流部件采用一体化铜带连接，降低接触电阻减少发热，插座插孔设置安全防护门结构，避免异物误插入带来的用电安全隐患。外形与安装边界方面，整体为窄长型长方体结构，壳体边角做圆弧过渡处理，表面采用哑光磨砂质感处理，减少日常使用中的划痕残留；整体宽度控制在较小尺寸，可直接放置在桌面边缘、电视柜缝隙、办公桌走线槽旁等狭窄空间，无需额外固定安装，平放使用时底部设置防滑胶垫，避免插拔插头时插排移位；电源线长度满足常规桌面取电的距离需求，出线方向沿壳体长度方向延伸，不会占用插排侧面的摆放空间，适配多数桌面布线的走向要求，不会与周边的键盘、显示器支架等桌面物件产生空间干涉。
