壁挂分体式空调室内机结构设计方案

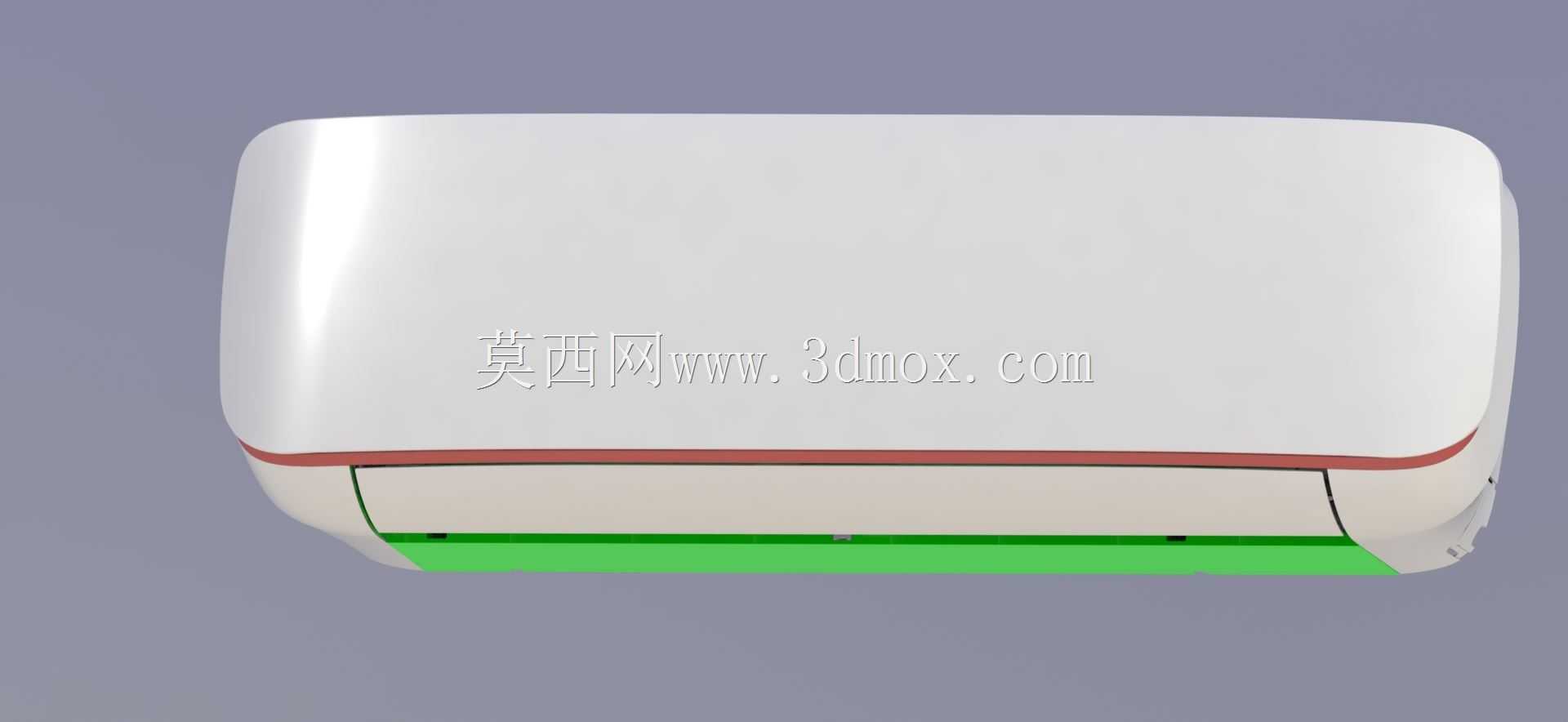

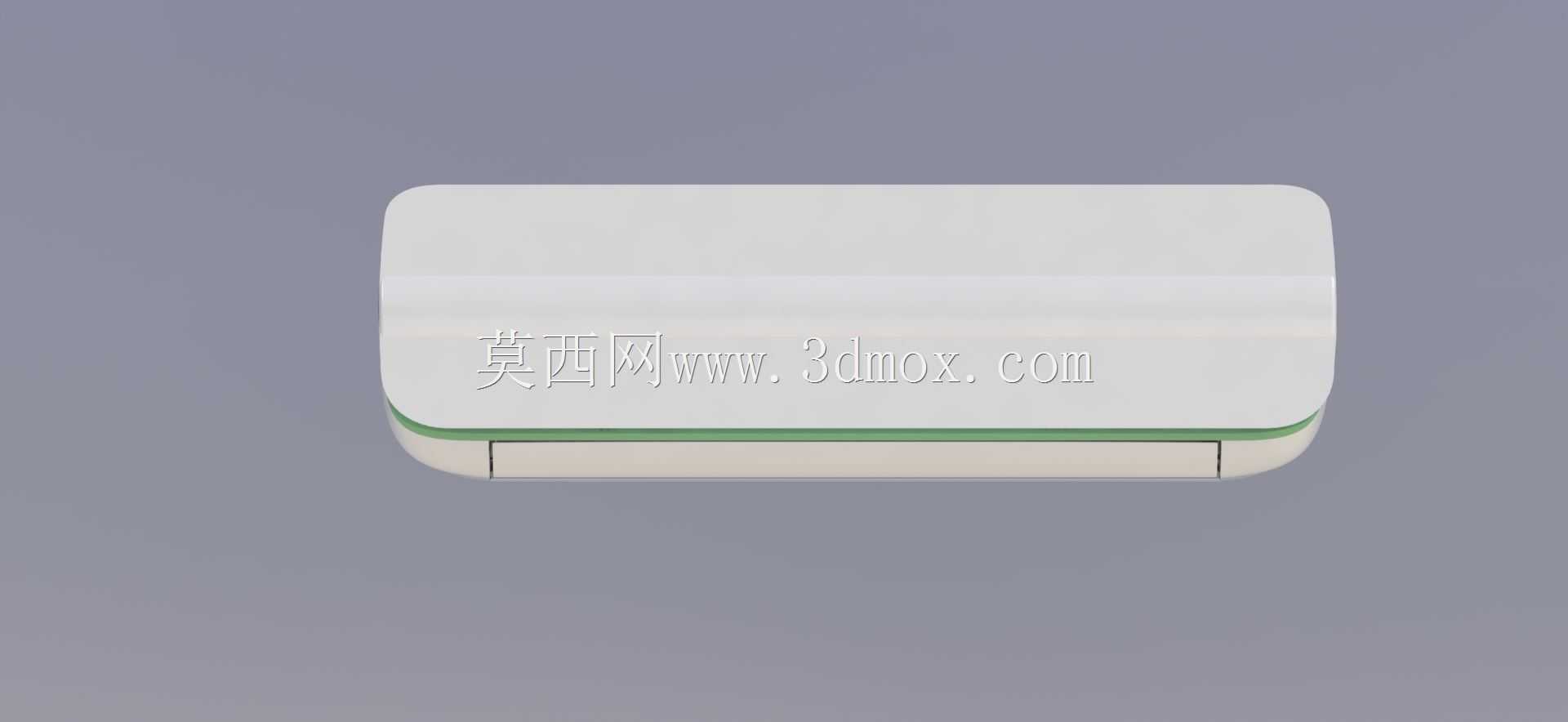

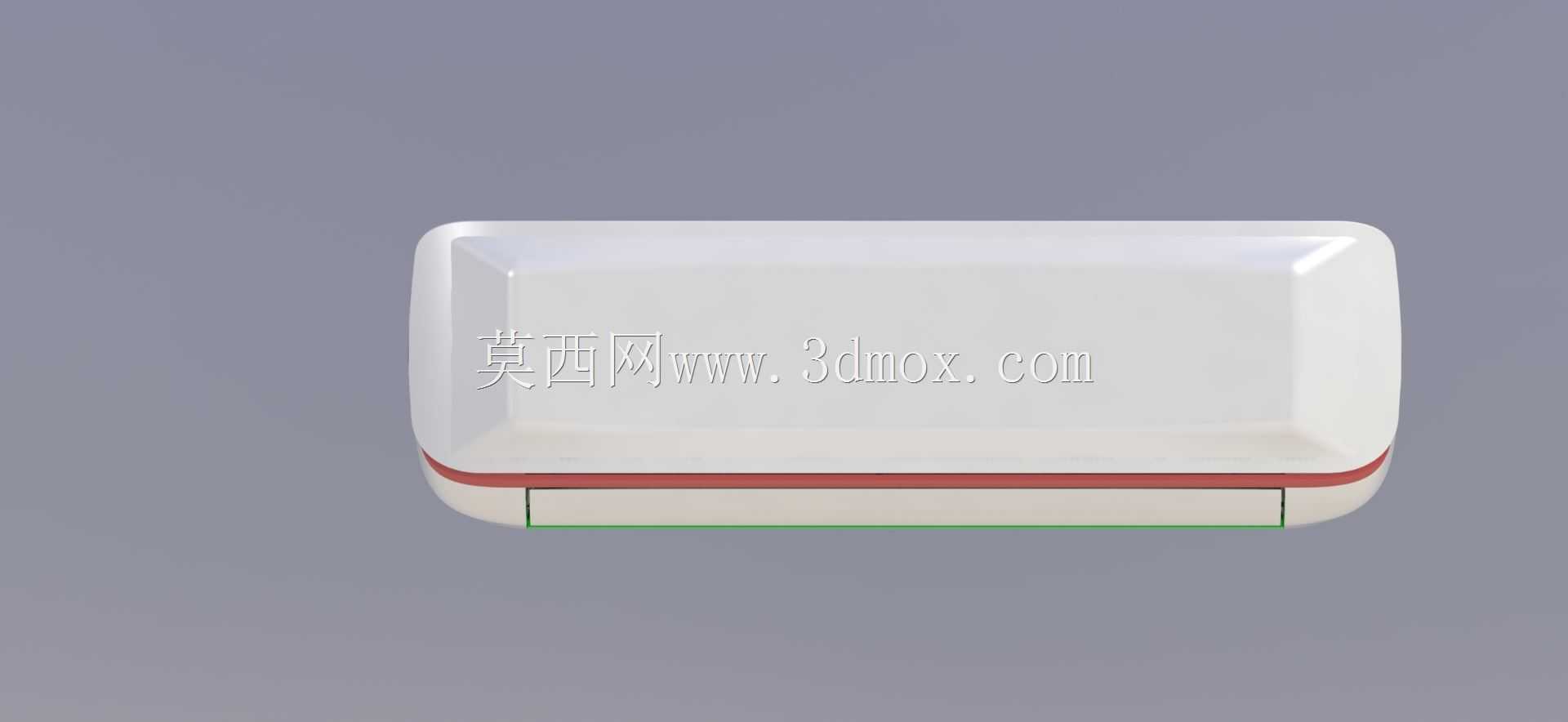

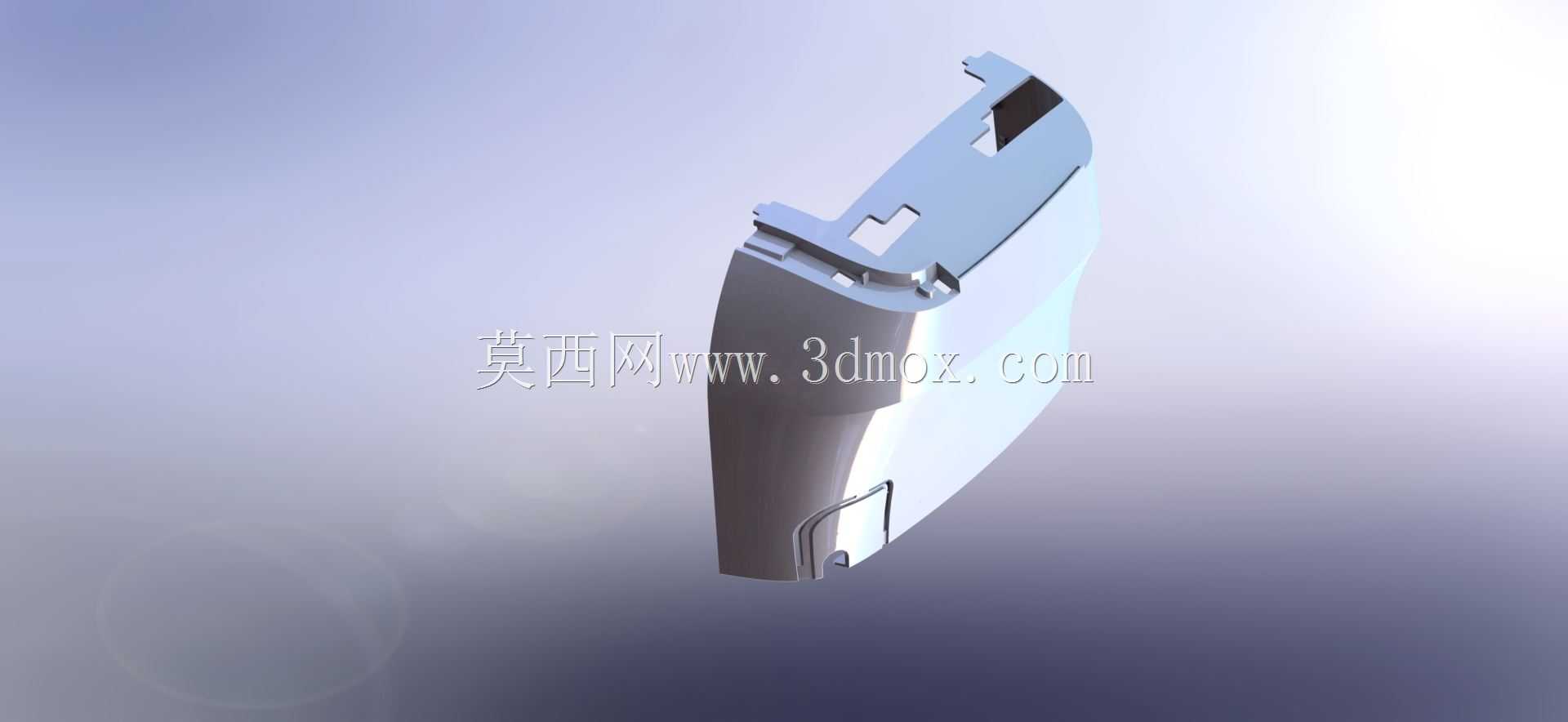

　　在民用暖通设备的结构开发环节，壁挂式分体空调室内机的三维建模需要兼顾安装适配性、送风效率与外观协调性，这类产品广泛应用于住宅卧室、办公隔间、小型商业门店等日常制冷采暖场景，是暖通终端设备里普及率最高的品类之一。从实际使用需求出发，室内机承担着换热后气流导流、温感采集、风量调节的核心功能，建模过程中首先要明确安装边界：常规壁挂机型的背部挂装点位需要匹配国内主流建筑墙面的承重预留条件，机身整体厚度控制在不遮挡窗帘滑轨、不突出墙面过多的范围内，底部出风口的下沿距离地面预留高度需要符合冷风下沉、热风上浮的气流组织规律，避免直吹人体造成的使用不适感。设计思路上，外壳部分采用大弧面过渡的流线型造型，既可以降低送风时的外壳共振风噪，

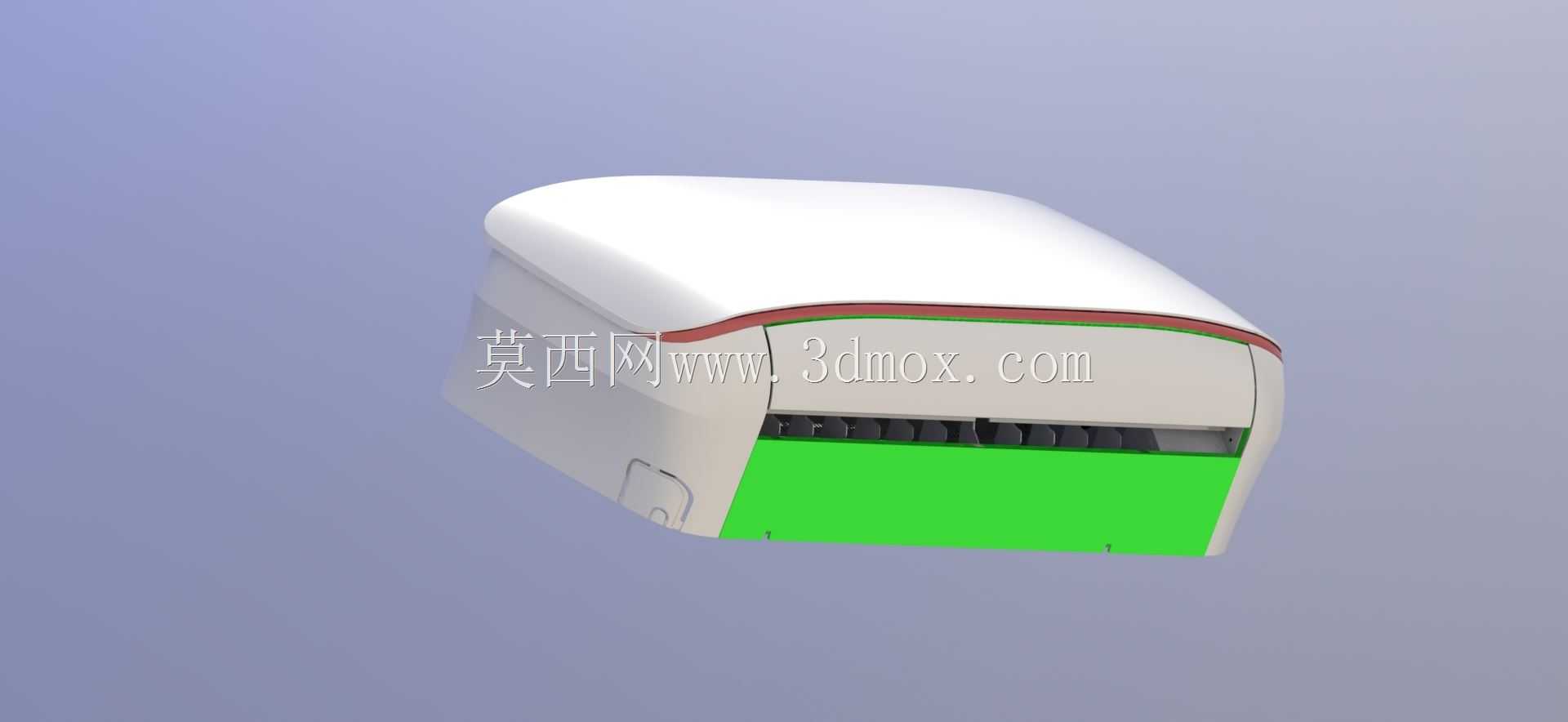

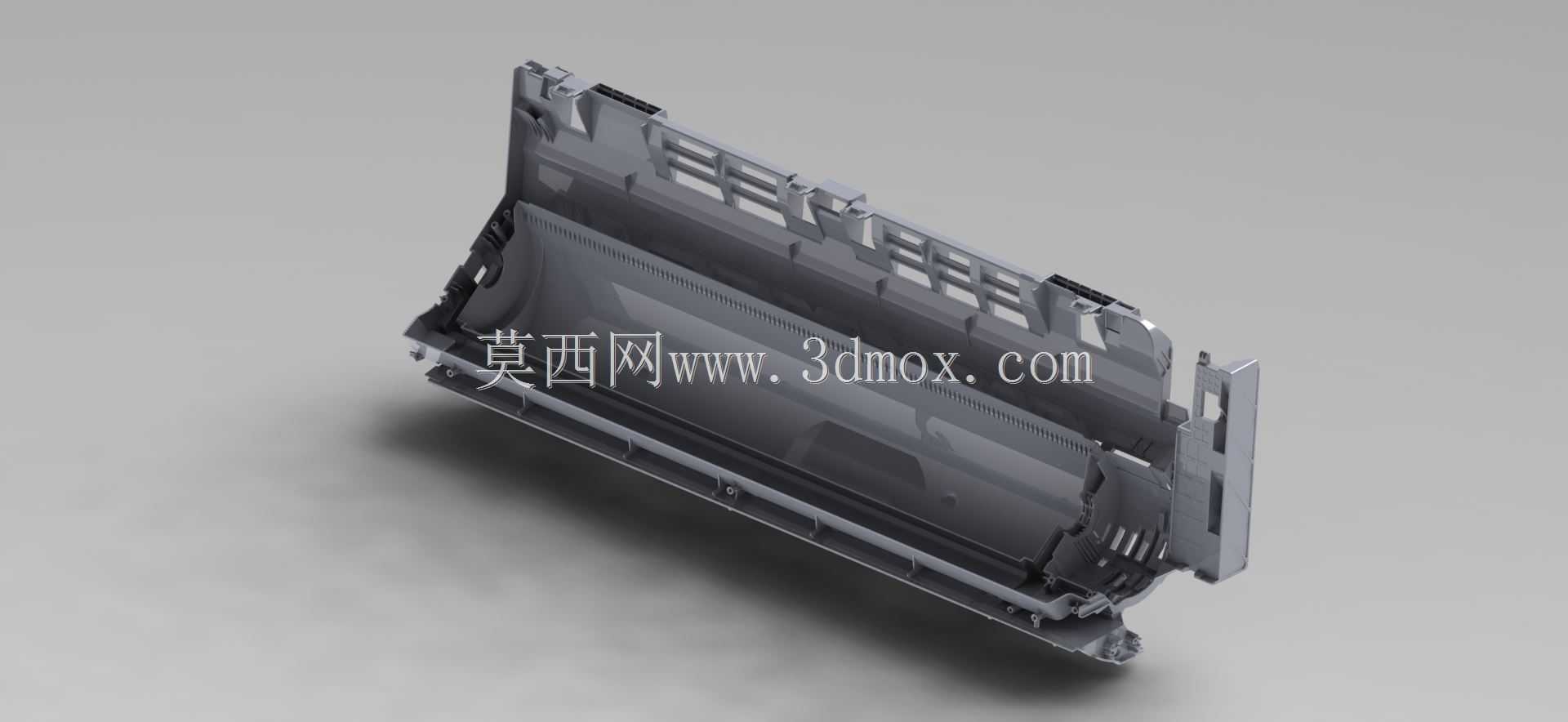

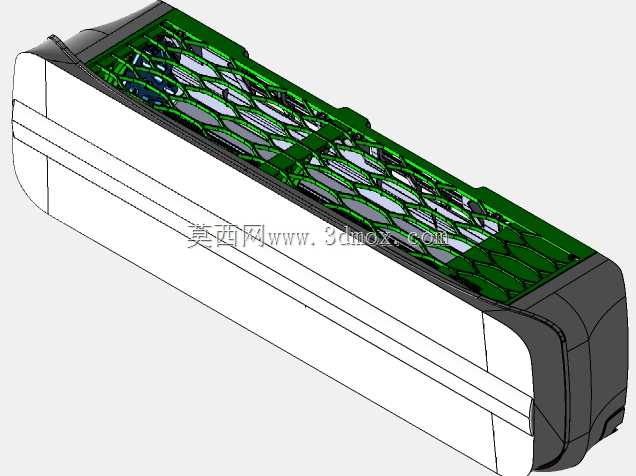

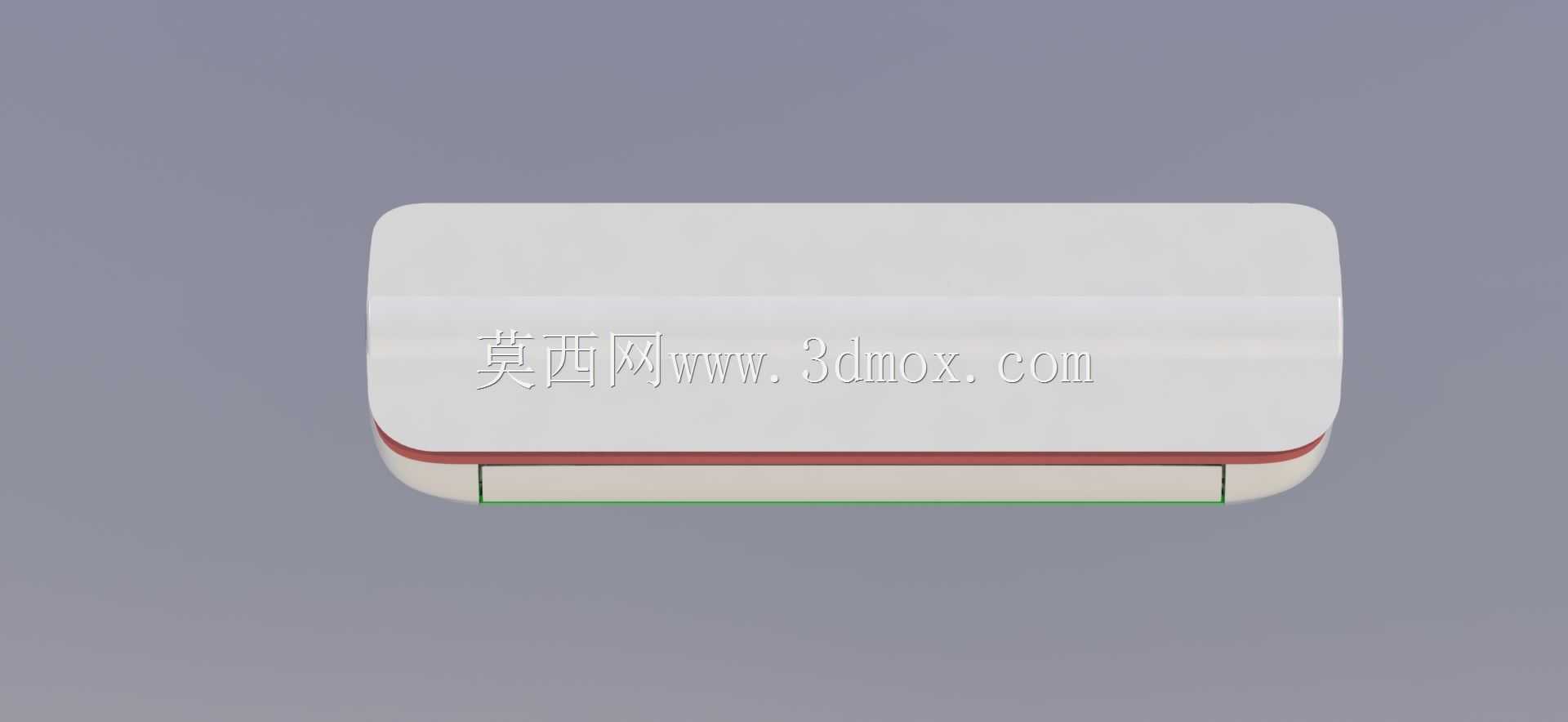

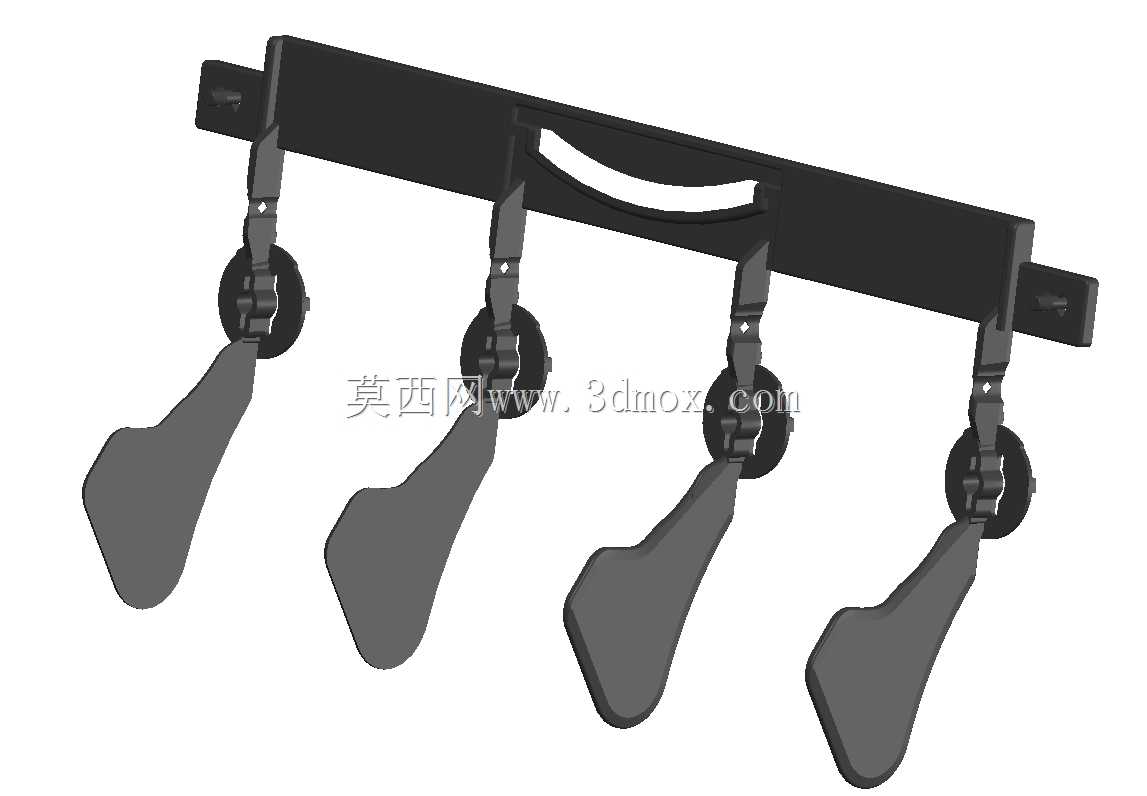

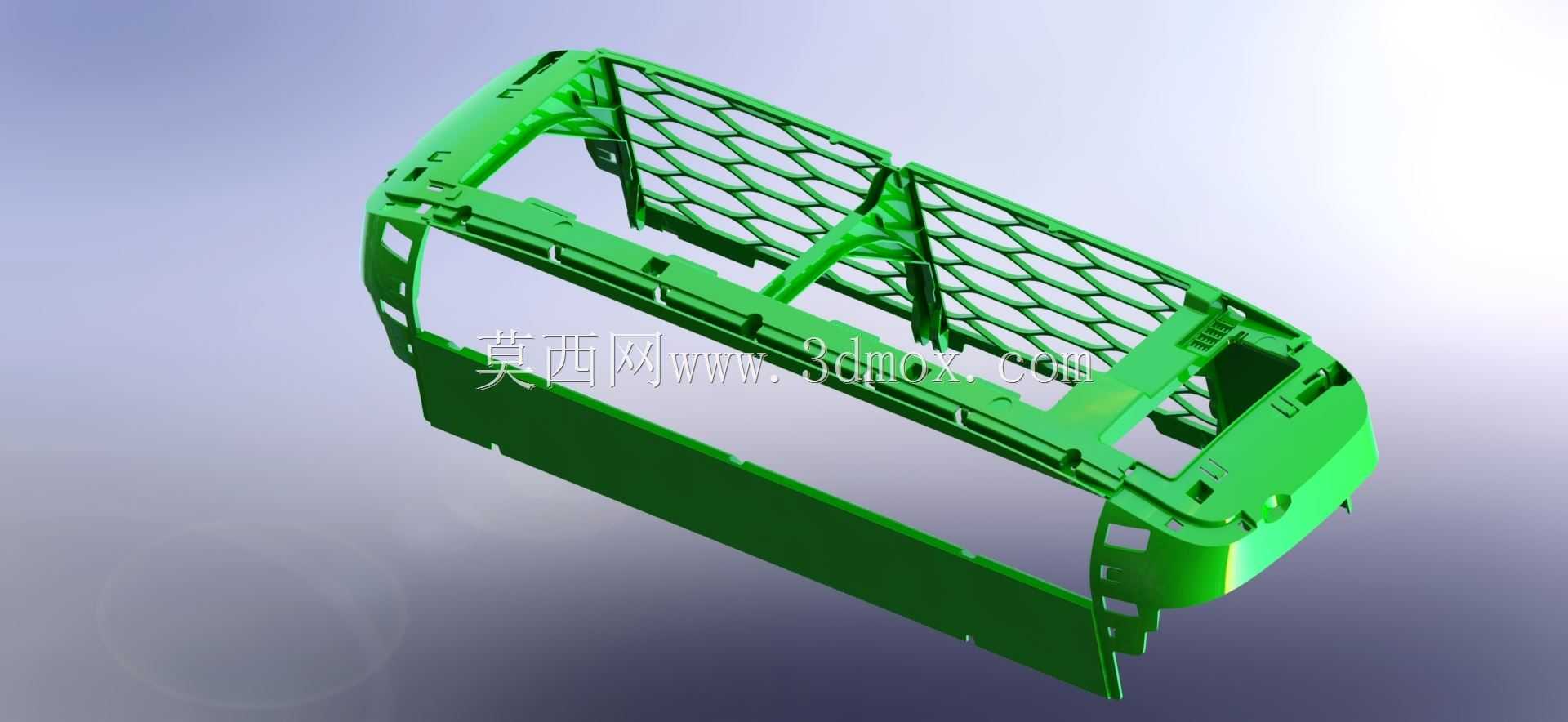

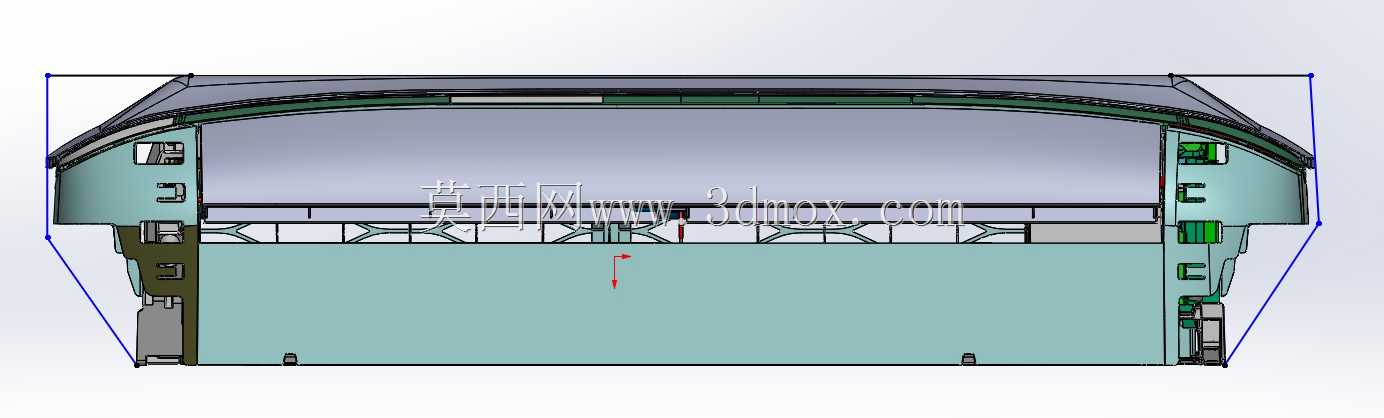

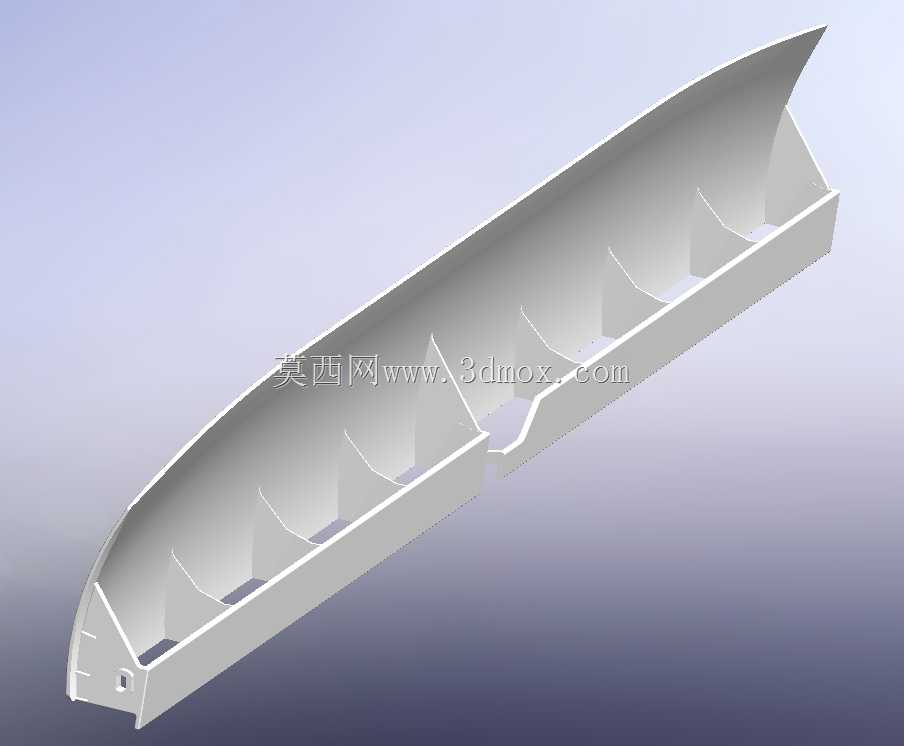

　　也能适配多数家装风格的审美需求，中框位置的红色装饰条做嵌入式装配设计，避免长期使用后积灰翘起的问题；底部的绿色导风条组件做分段式铰接结构，可独立控制上下扫风角度，配合内部贯流风轮的转速调节，实现不同档位的送风覆盖范围。内部结构层面，需要预留换热器的安装卡槽、冷凝水接水盘的倾斜导流角度，确保制冷工况下产生的冷凝水可以顺畅汇入排水管，不会出现溢漏泡墙的问题；侧边的电控板安装位要做隔离筋设计，避免凝露渗入电路区域造成故障，同时预留传感器的安装点位，用于实时采集回风温度，给外机控制系统传递运行参数。建模过程中需要重点核对各部件的装配间隙，比如面板与中框的扣合位预留0.2mm的装配公差，导风条转动时与周边壳体的间隙控制在1.5mm，

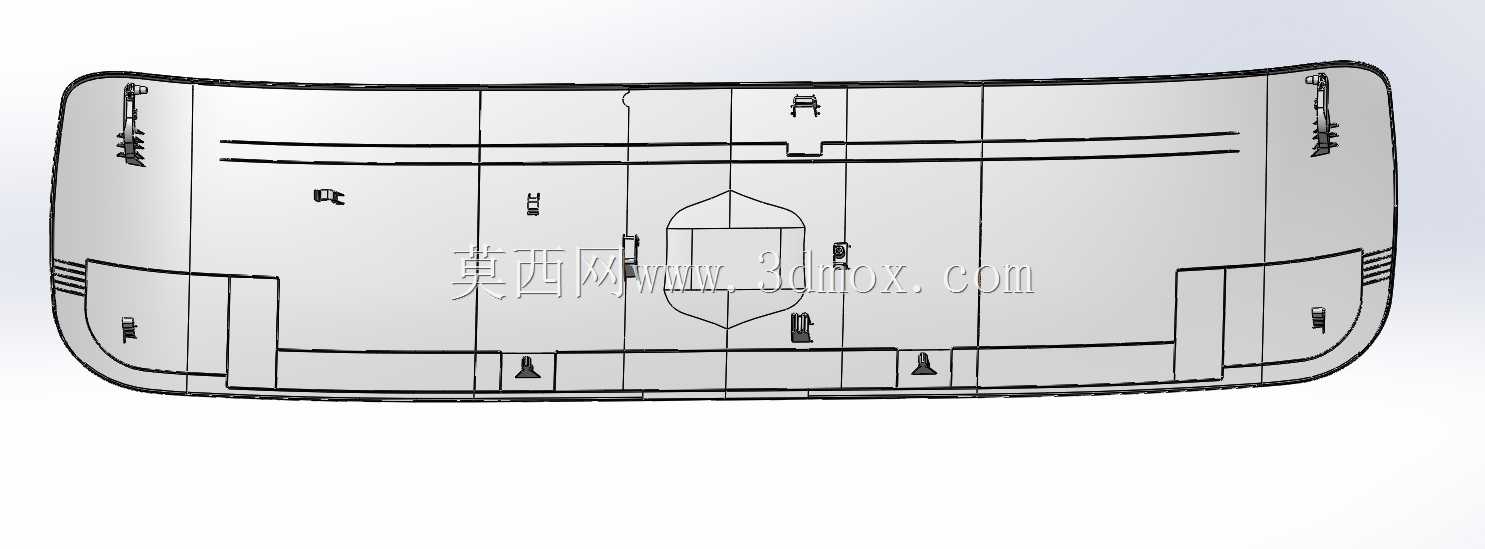

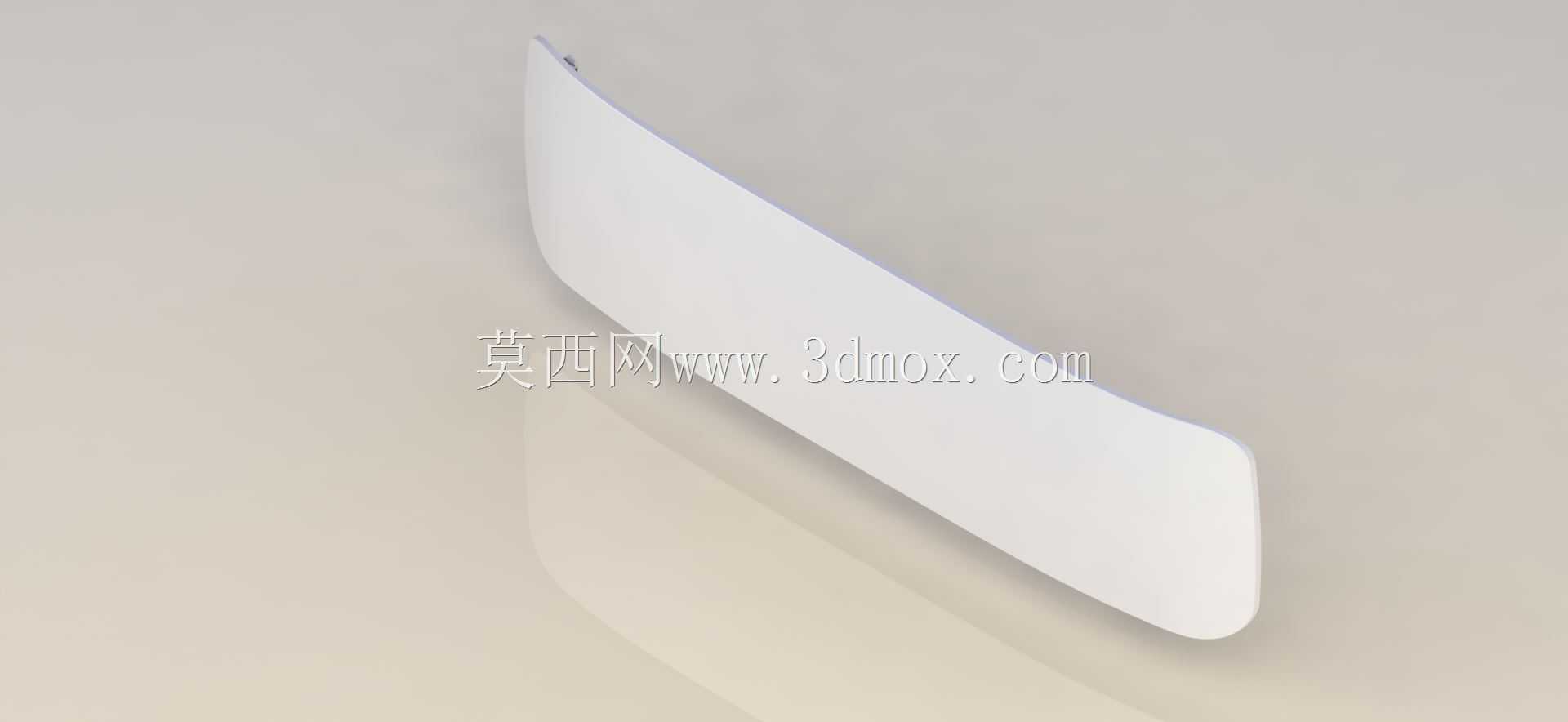

　　既不会出现转动卡滞，也不会因为间隙过大漏风产生异音；挂装结构的挂钩位做加强筋处理，确保长期挂装不会出现变形坠落的风险，机身整体的左右对称度控制在0.5mm以内，保证安装后视觉上的平整性。这类模型也可用于3D打印验证装配干涉、模具开发前期的结构评审，提前排查出装配错位、风道设计不合理等问题，减少开模后的改模成本，在结构设计阶段就把实际安装、使用、维护环节的潜在问题纳入考量，比如面板的拆卸卡扣设计要方便后期清洗滤网时的操作，不需要额外工具即可完成面板开合，降低用户的日常维护难度。
