可成型空调遥控器结构爆炸设计方案

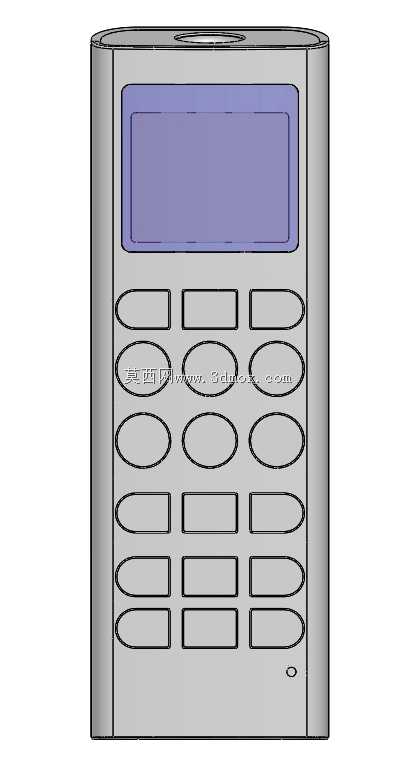

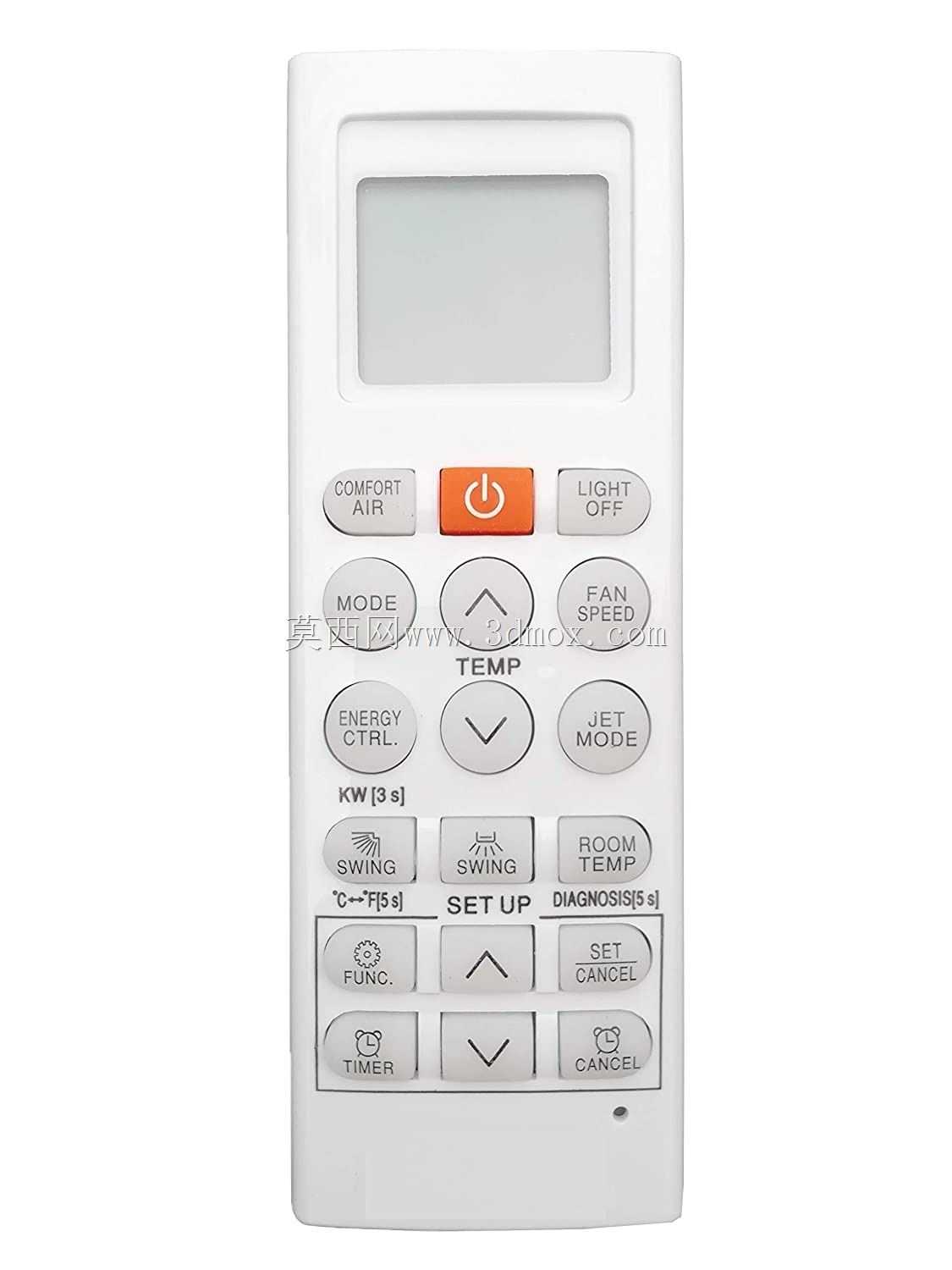

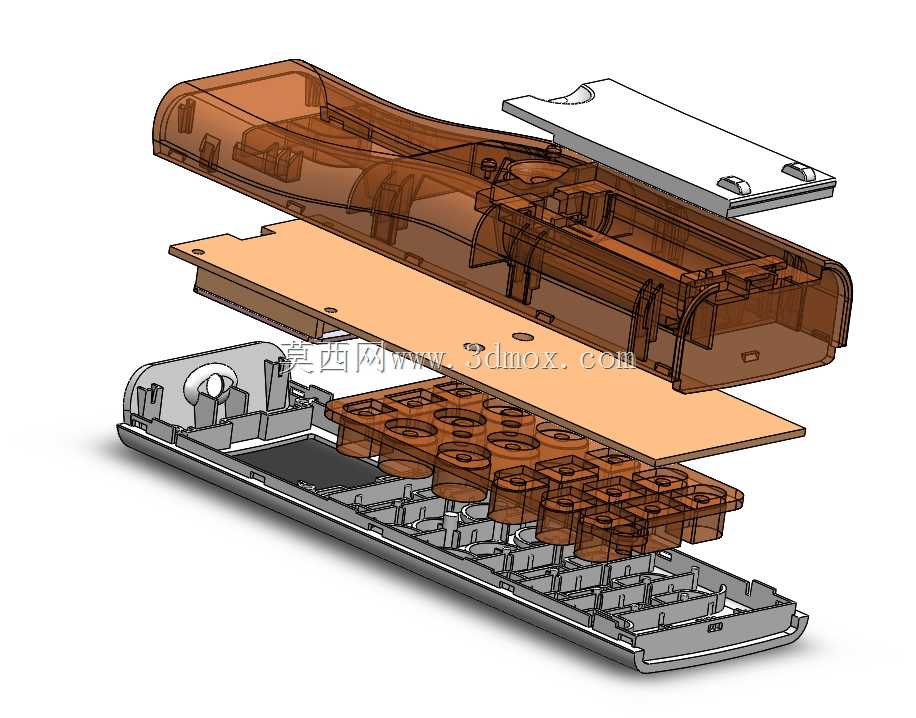

　　日常家用及商用场景中，空调遥控器是用户与空调设备交互最频繁的终端载体，其结构合理性直接决定握持手感、按键反馈可靠性以及长期使用的耐用性，本次设计的遥控器结构完全围绕量产可成型要求搭建，所有结构特征均适配常规注塑工艺要求，不存在倒扣、壁厚突变等会导致注塑缺陷的结构问题。从实际使用场景出发，遥控器的握持区域做了贴合手掌弧度的曲面过渡，上壳边缘做了0.8mm的圆角处理，避免长期握持产生硌手感，整体外形长度控制在152mm，宽度48mm，最厚处22mm，这个尺寸区间适配绝大多数成年用户的单手握持范围，拇指可以自然覆盖所有功能按键区域，不需要调整握持姿势就能完成所有按键操作。结构分层上采用典型的四件式装配逻辑，最上层为透明按键面板，

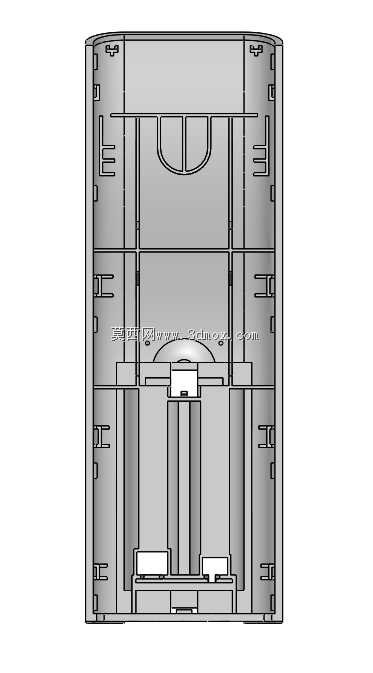

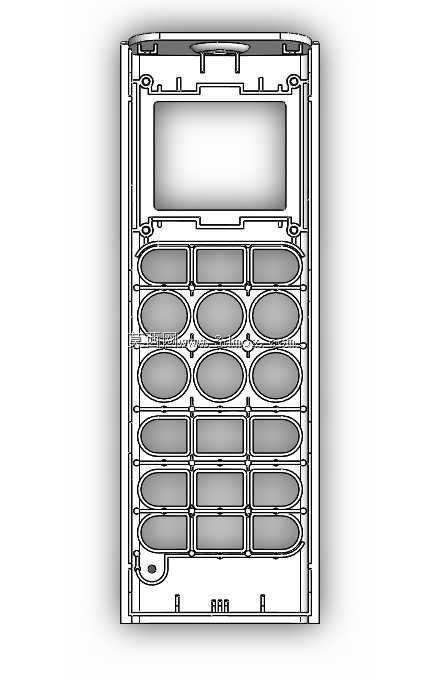

　　采用PMMA材质注塑，表面做硬化处理避免长期按键摩擦产生划痕，按键区域的凸台高度控制在1.2mm，按压行程0.6mm，搭配下方的硅胶导电胶层可以提供清晰的按压反馈，不会出现软塌或者卡键的问题。中间层为按键支撑板，采用ABS材质，厚度均匀控制在1.8mm，所有按键定位孔的公差控制在±0.05mm，保证按键上下活动无偏移，同时支撑板上预留了红外发射头的避让孔以及显示屏的安装窗口，窗口边缘做了0.3mm的定位凸台，用于固定显示屏的缓冲泡棉，避免运输过程中显示屏晃动产生异响。下层为主壳体，是整个遥控器的结构承载主体，内部设置了多组纵横交错的加强筋，筋位厚度1.2mm，既可以提升壳体整体抗扭强度，避免跌落时壳体开裂，

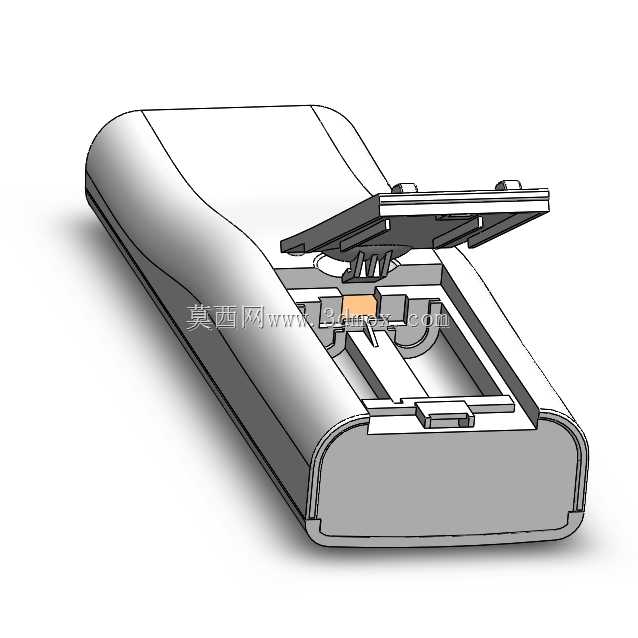

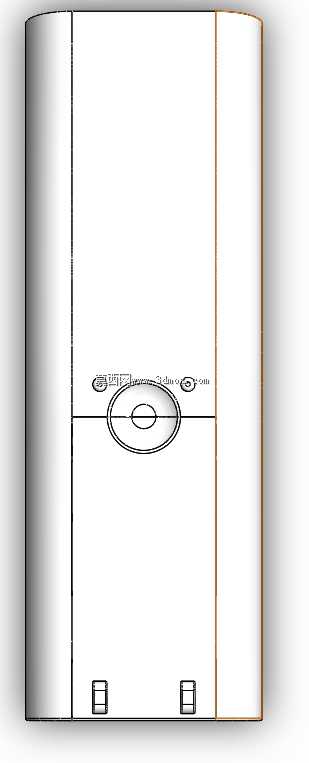

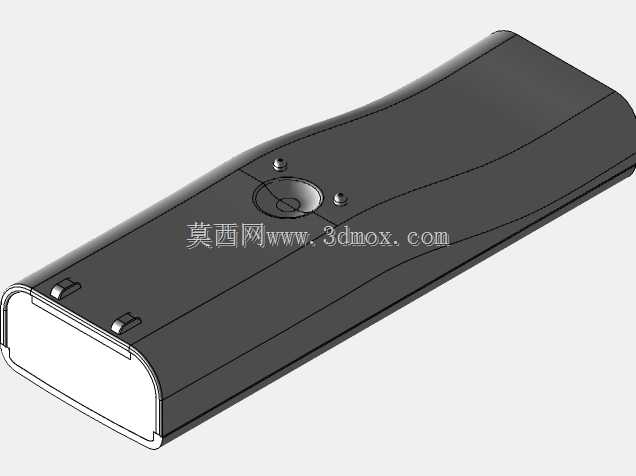

　　同时筋位之间形成的卡槽可以直接固定PCB主板，不需要额外增加螺丝柱，减少装配工序，电池仓设置在主壳体下半部分，适配两节7号电池，电池仓的弹片卡位做了防呆设计，正负极标识直接在壳体注塑时一体成型，不会出现标识磨损脱落的问题。最底部为电池仓后盖，采用卡扣式装配，卡扣的卡合量控制在0.5mm，既可以保证后盖扣合后无松动，又不需要太大的力度就能拆开更换电池，后盖表面做了细微的晒纹处理，增加握持时的摩擦力，避免手滑掉落。设计过程中重点考量了注塑成型的工艺要求，所有壳体的拔模斜度统一设置为1.5度，筋位和卡扣位置的拔模斜度加大到2度，避免注塑脱模时出现拉伤，所有转角位置都做了R0.5以上的圆角过渡，减少注塑时的应力集中，

　　壁厚从主体到边缘做了均匀的过渡，没有出现壁厚差超过0.5mm的区域，避免注塑时产生缩痕、气泡等外观缺陷。装配边界上，所有零件的配合间隙控制在0.1mm，装配完成后上下壳的错位量不超过0.08mm，外观面无明显合模线外露，红外发射头的位置设置在遥控器最前端，发射角度覆盖水平±60度范围，用户不需要刻意对准空调接收端就能完成信号传输，完全满足日常使用的角度要求。内部PCB的安装位置距离壳体表面预留了1mm的安全间隙，避免元器件顶到壳体表面产生外观凸点，同时在主板对应按键的位置预留了导电胶的定位柱，保证导电胶安装后不会出现偏移，长期按压也不会出现移位导致的按键失灵问题。电池仓的接触弹片采用磷铜材质，表面镀镍处理，弹片的弹力经过校核，装入电池后接触电阻稳定，不会因为长期使用出现氧化接触不良的问题，电池仓与主板之间设置了隔离筋，避免电池漏液直接腐蚀主板电路，提升产品的长期使用可靠性。
