空调内置WiFi模块防护塑料壳体结构

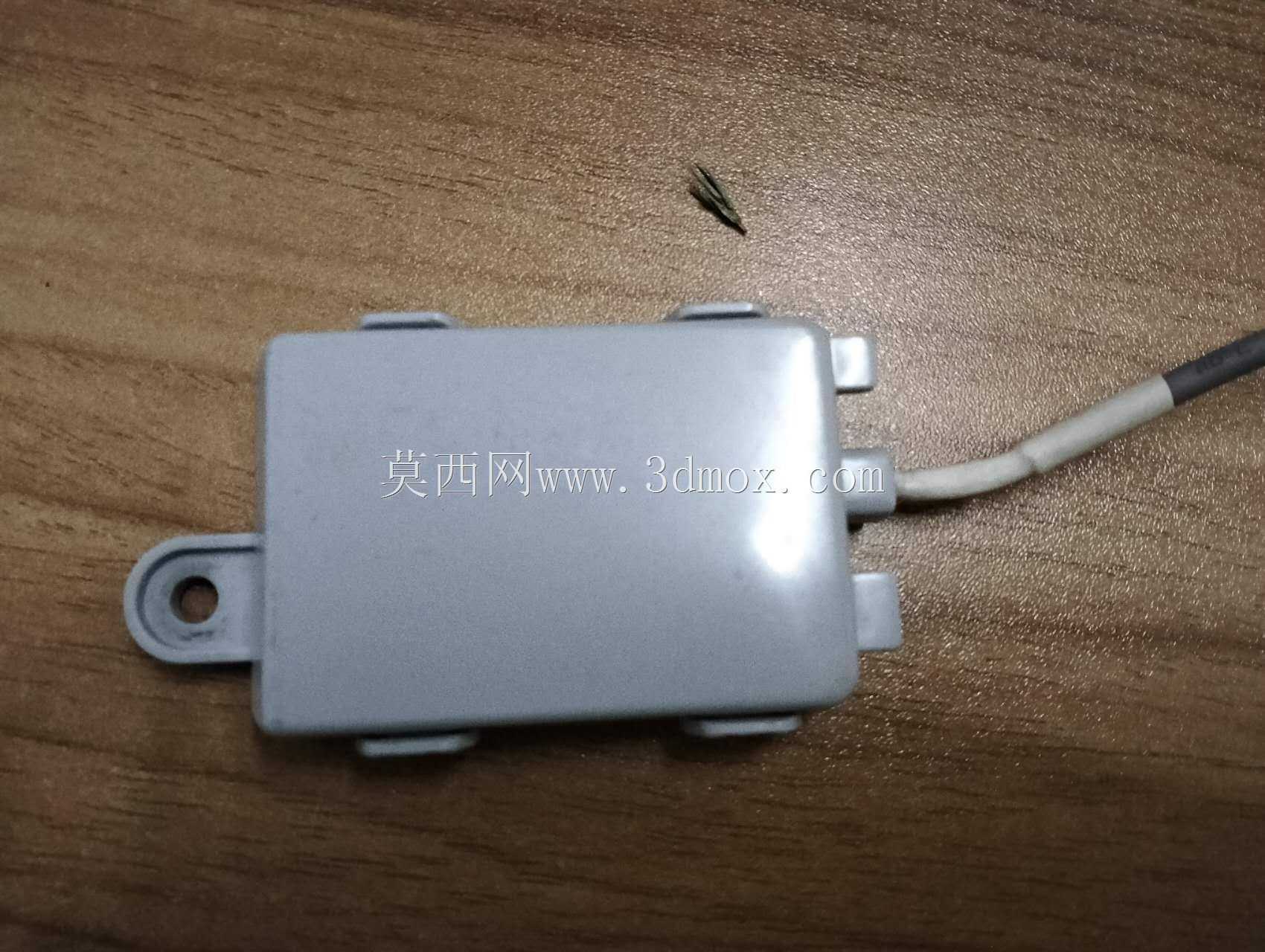

　　这款塑料壳体是专为空调内置WiFi通讯模块设计的防护承载结构，在家用分体式空调、商用中央空调的室内机电控系统中应用广泛，核心作用是为WiFi通讯电路板提供物理防护、安装定位与电磁屏蔽辅助，避免电路板在空调长期运行过程中受到凝露、灰尘、装配应力以及电控箱内其他部件的干扰，保障无线通讯信号的稳定传输。从实际装配场景来看，这类模块通常安装在空调室内机的电控盒侧边位置，既不能距离金属电控板过近造成信号屏蔽，也不能距离送风区域过近导致凝露侵入，因此壳体的安装结构设计需要兼顾固定可靠性与信号穿透性。

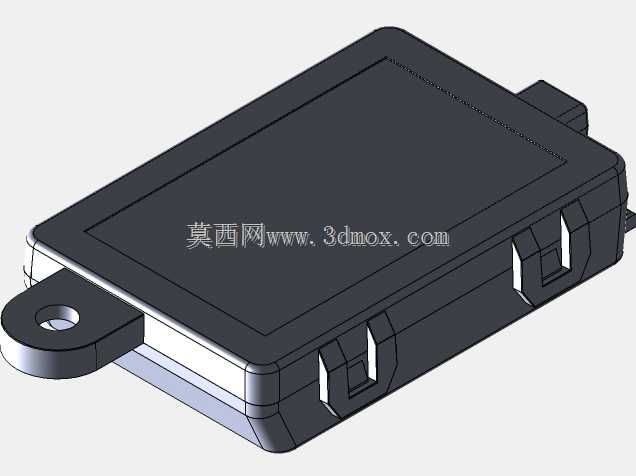

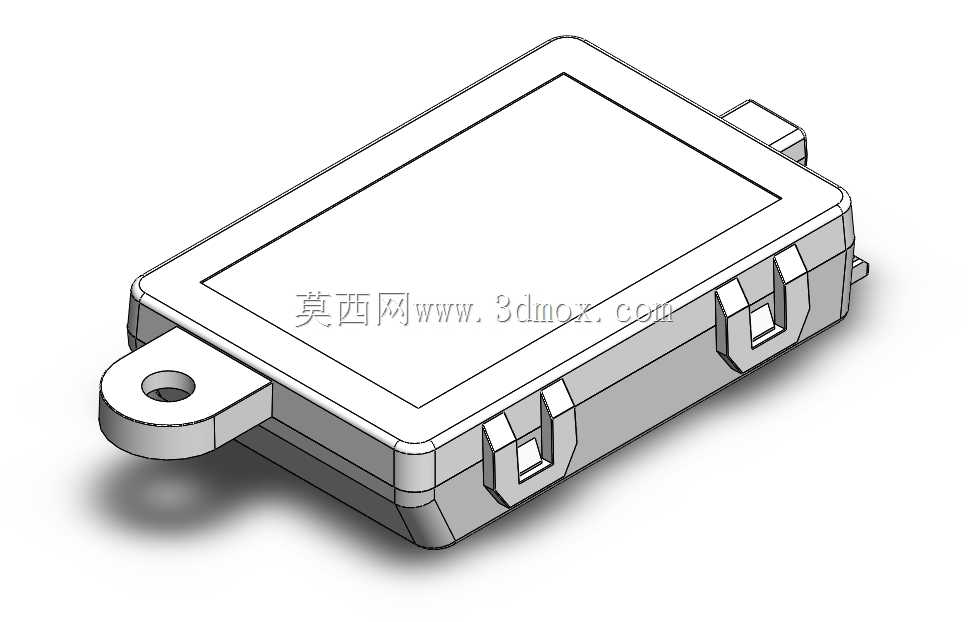

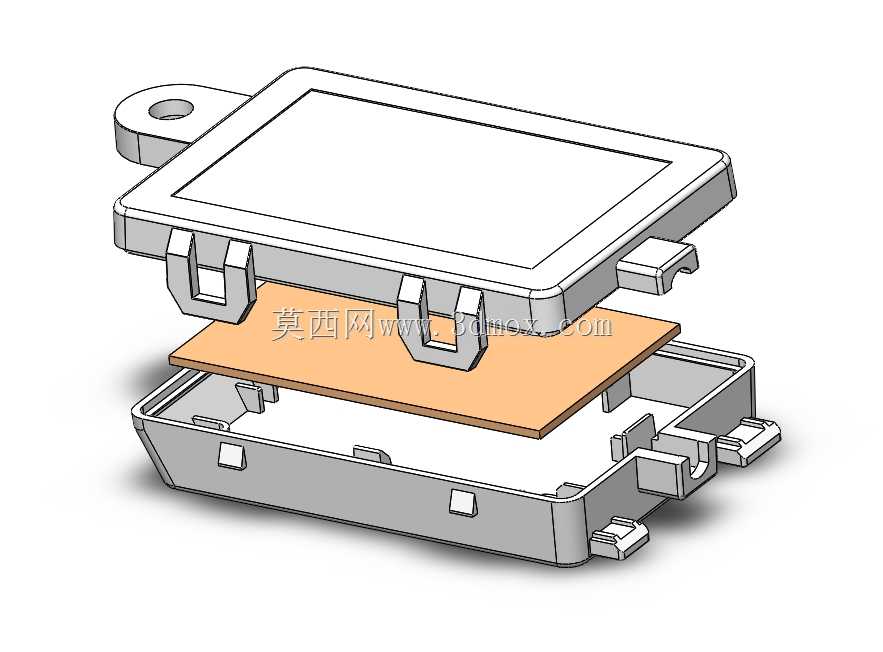

　　壳体采用上下对合的分体式结构，上盖与底座通过侧边的弹性卡扣实现无螺丝快速装配，卡扣的扣合量设计在0.8mm，既保证装配后上下盖不会因为空调运行的振动出现松脱，也能在售后维修时无需专用工具即可徒手拆开更换内部电路板。上盖边缘设计有一圈连续的止口结构，止口配合深度为1.2mm，配合面预留0.15mm的间隙用于填充密封泡棉，可阻挡电控箱内的冷凝水顺着壳体缝隙渗入内部，避免电路板出现短路风险。底座侧边设计有带安装孔的固定耳，安装孔直径为4.2mm，适配M4规格的自攻螺丝，可直接固定在电控盒的预设安装柱上，固定耳与底座主体之间做了R1.5的圆角过渡，避免注塑成型时出现应力集中导致固定耳断裂。

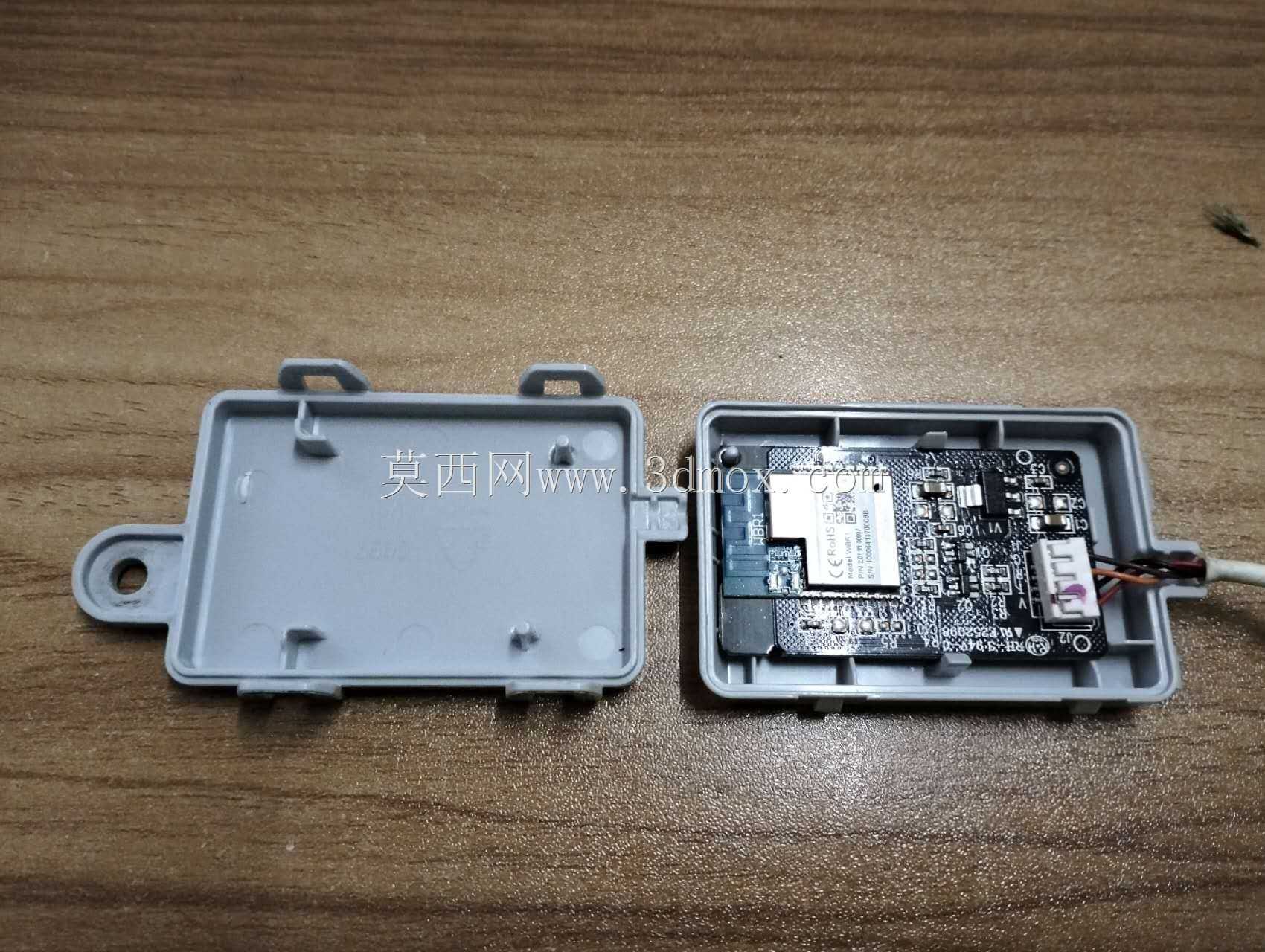

　　壳体内部设计有多个高度为2.5mm的支撑柱，支撑柱顶端做0.3mm的倒角处理，用于承托WiFi电路板，支撑柱的位置对应电路板上的安装孔位，装配时电路板直接卡在支撑柱的定位凸台上，无需额外螺丝固定，可减少装配工序与物料成本。底座内侧还设计有多个均匀分布的限位筋，筋位高度与支撑柱齐平，与电路板侧边的间隙控制在0.2mm，可限制电路板在壳体内的横向窜动，避免空调运输过程中电路板晃动导致元器件引脚脱焊。上盖内表面设计有十字形的加强筋，既可以提升上盖的结构强度，避免按压出现凹陷变形，也能在一定程度上调整壳体内部的空间分布，减少信号反射对WiFi传输效果的影响。

　　从尺寸边界来看，这款壳体的整体外形长度为68mm，宽度为48mm，上下盖合模后的总高度为12mm，属于紧凑型设计，不会占用电控盒内过多的安装空间，适配目前主流的AC WiFi模块电路板尺寸（电路板长度60mm、宽度40mm、厚度1.6mm）。壳体侧壁预留有一个宽度为8mm、高度为3mm的出线缺口，用于引出WiFi模块的通讯排线与天线馈线，缺口位置做了R1的圆角处理，避免装配时划伤线材绝缘层。壳体的壁厚设计均匀，主体壁厚为1.8mm，卡扣位置局部加厚到2.2mm，既保证注塑成型时的熔胶流动顺畅，避免出现缺胶、缩痕等成型缺陷，也能控制整体的材料用量，降低单件生产成本。

　　在材料选择上，这类壳体通常采用ABS+PC混合注塑，兼顾ABS的易加工性与PC的抗冲击性能，可在-20℃到60℃的工作温度范围内保持结构稳定，适配空调制冷、制热模式下电控盒内的温度变化环境。壳体表面做细咬花处理，避免注塑表面的缩痕、流痕影响外观，同时也能减少表面反光对电控箱内其他部件的干扰。设计过程中还考虑了注塑脱模的便利性，所有侧壁的脱模斜度设计为1.5度，内部筋位的脱模斜度为2度，避免脱模时出现顶白、拉伤等问题，适配大批量注塑生产的工艺要求。
