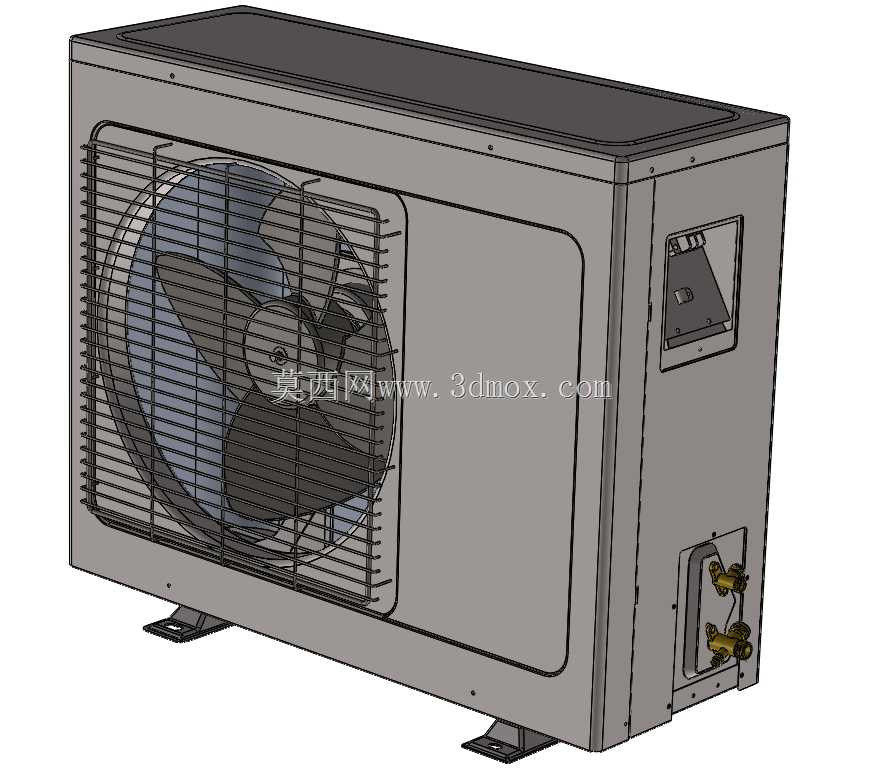

分体式空调室外机完整结构三维设计

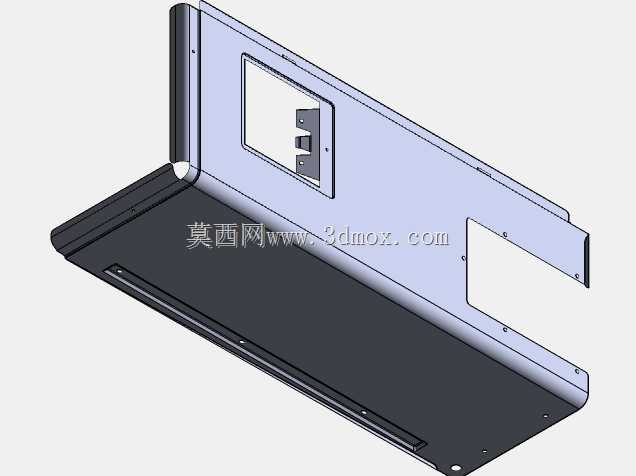

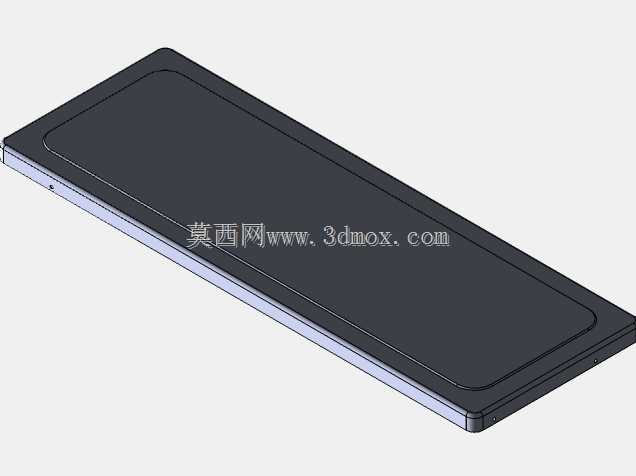

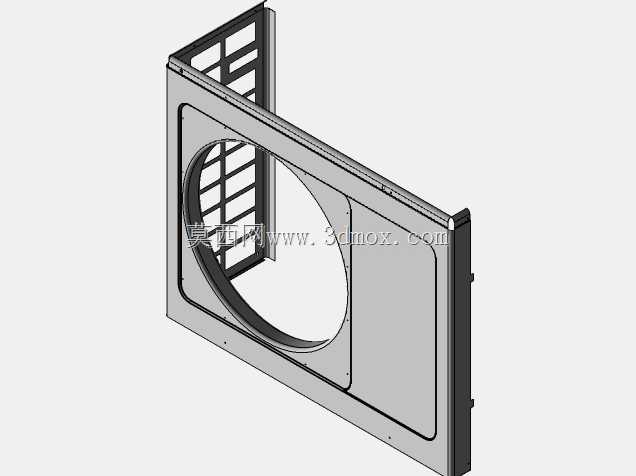

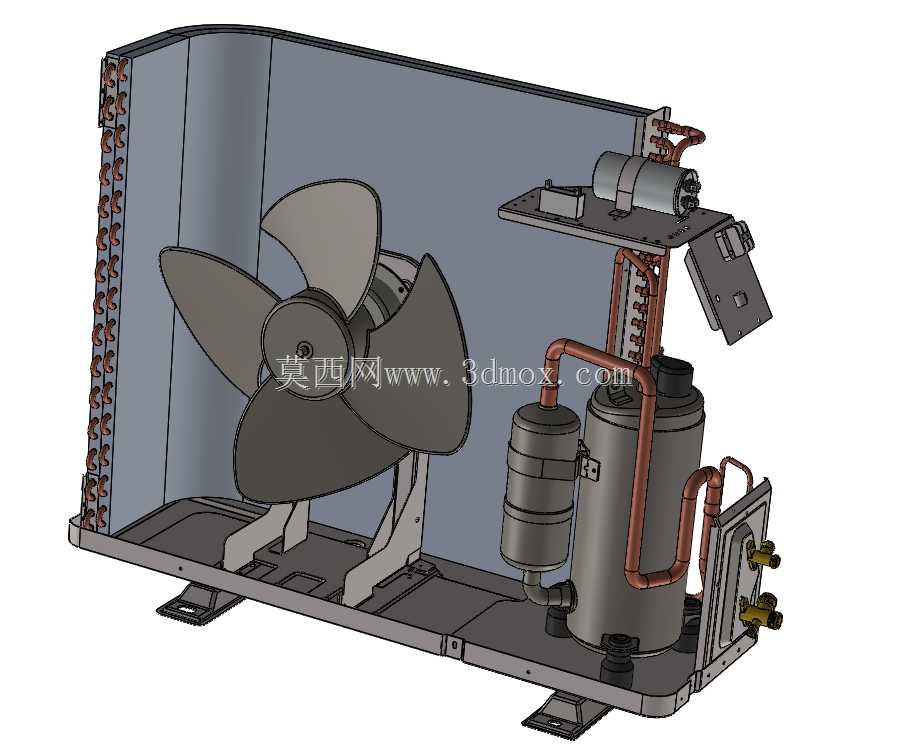

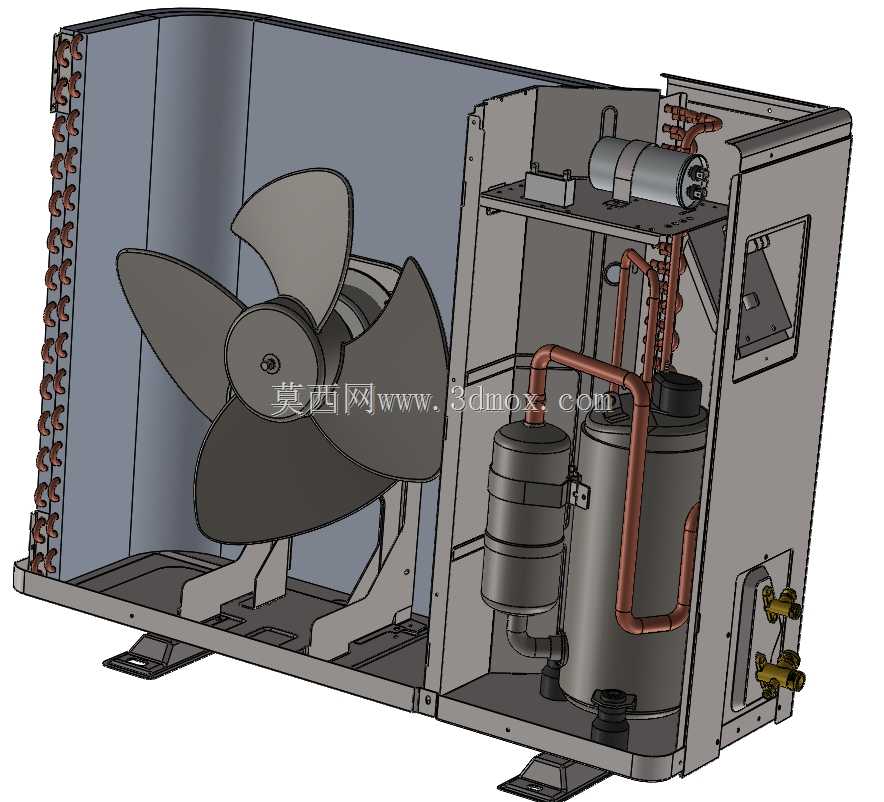

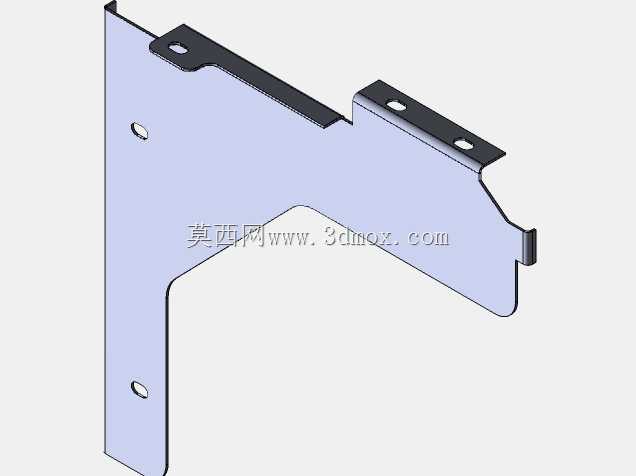

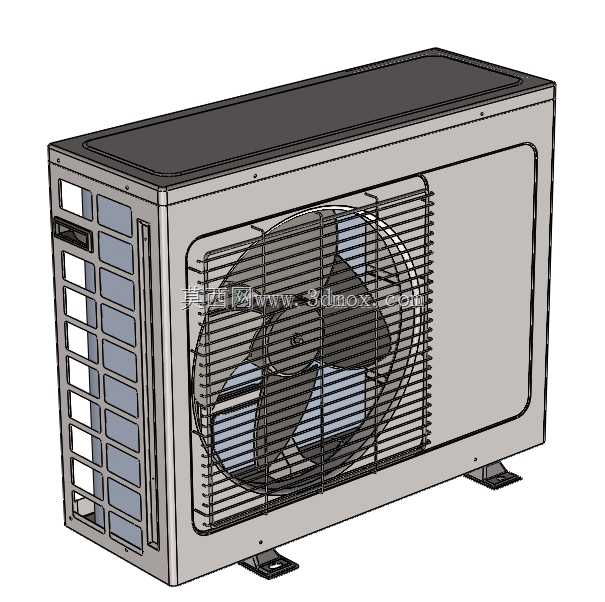

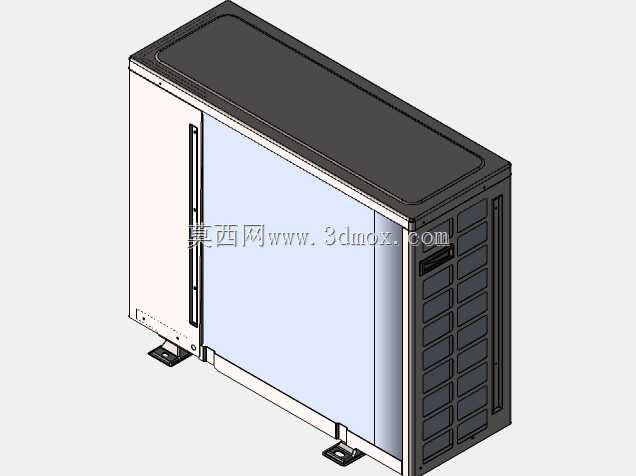

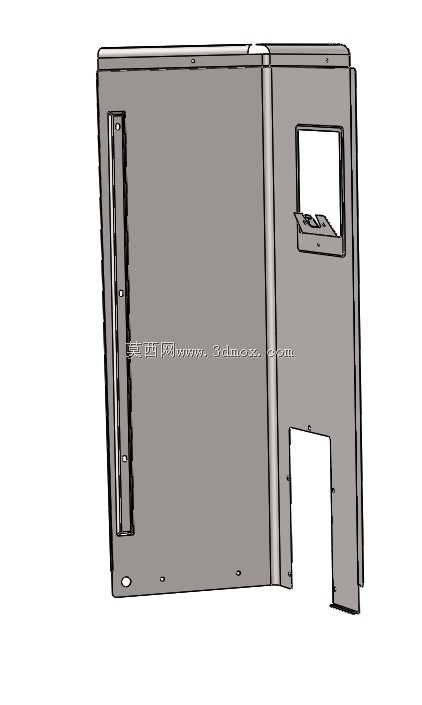

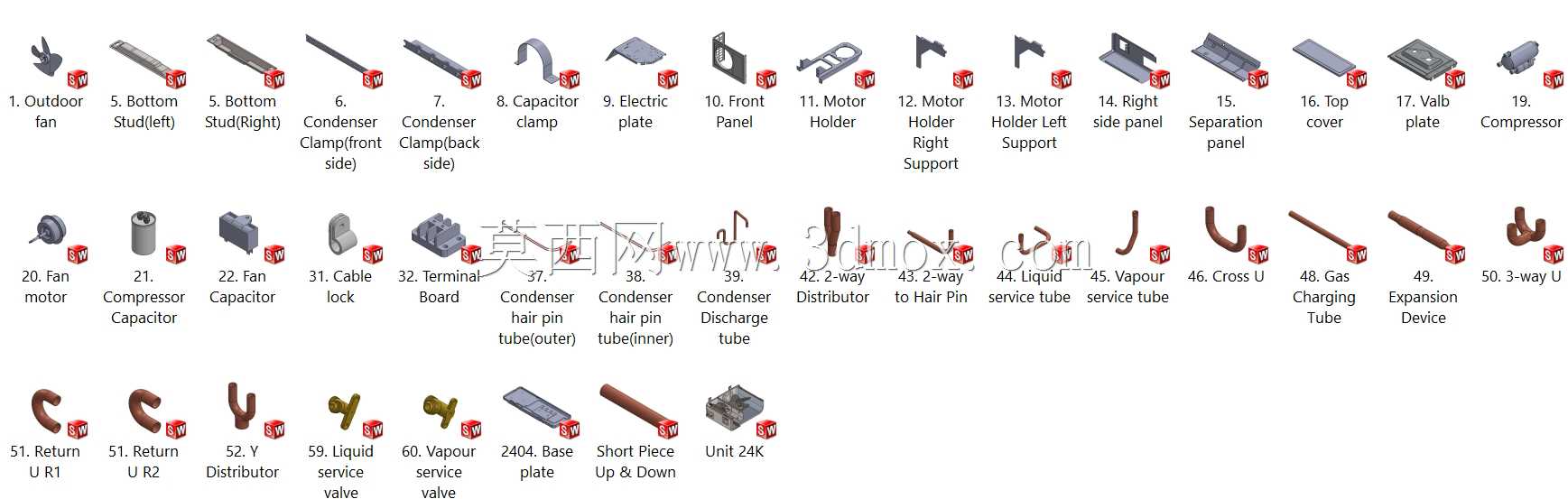

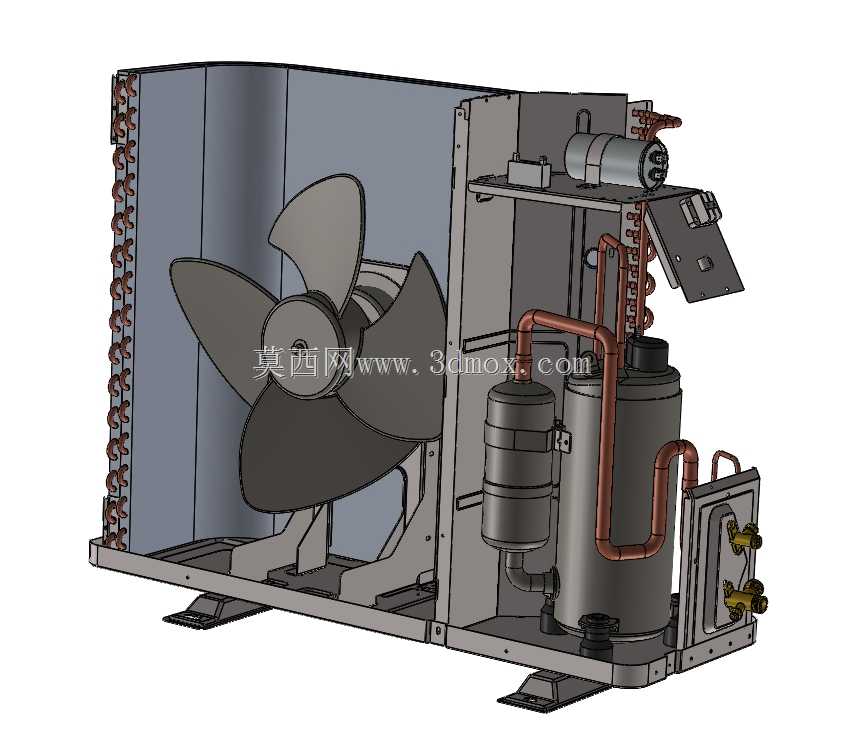

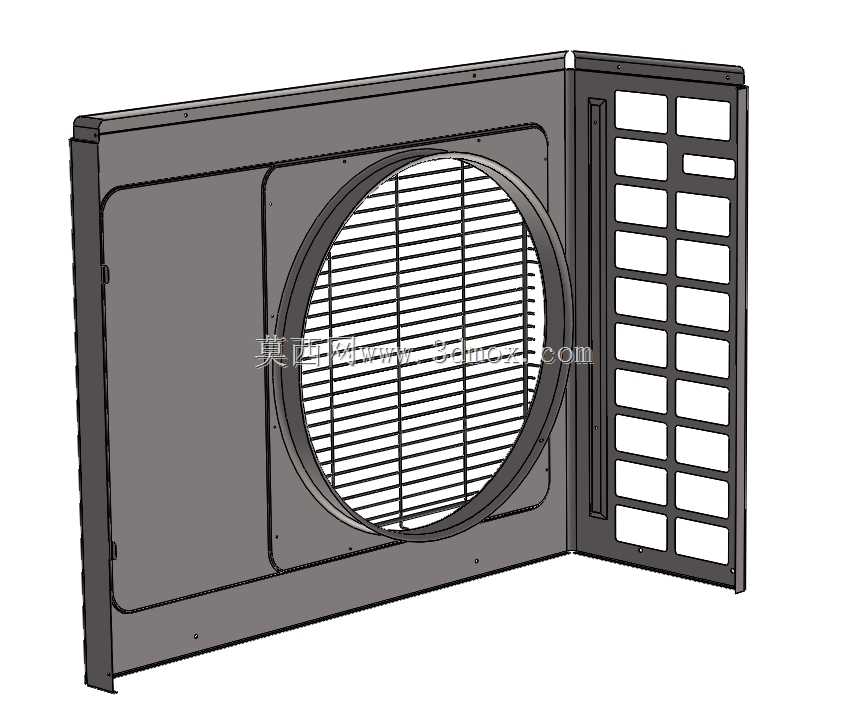

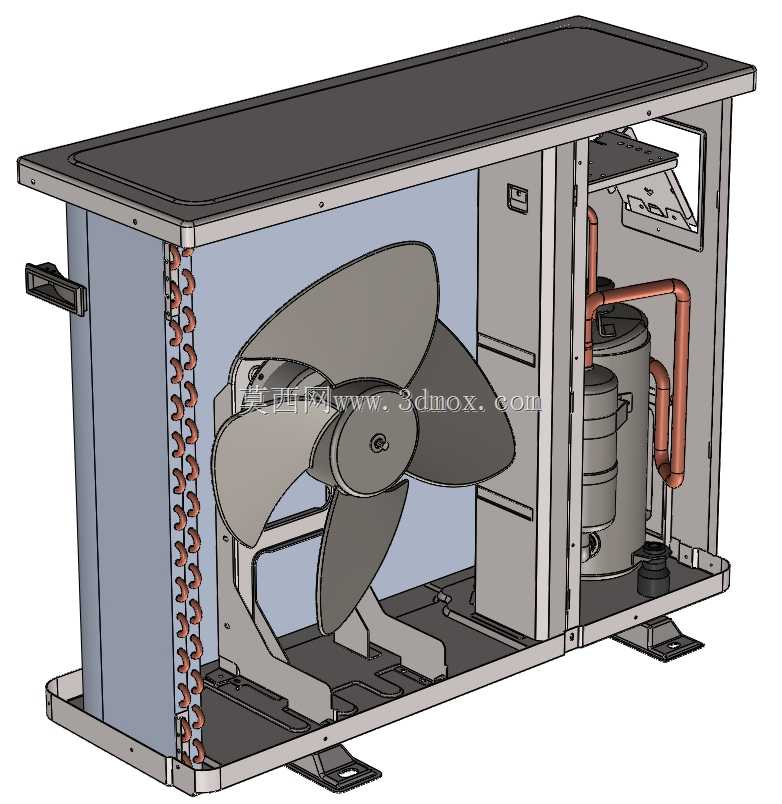

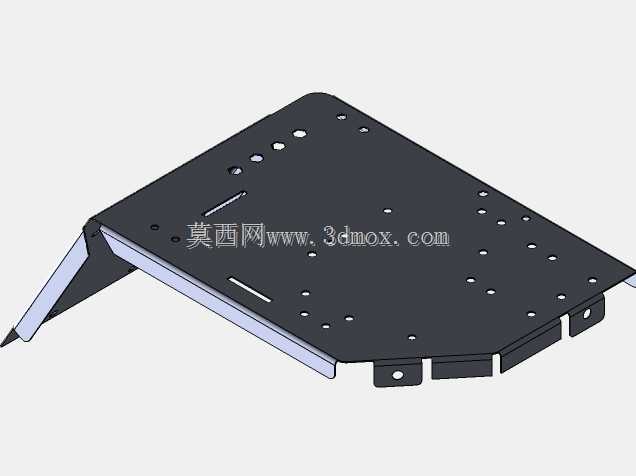

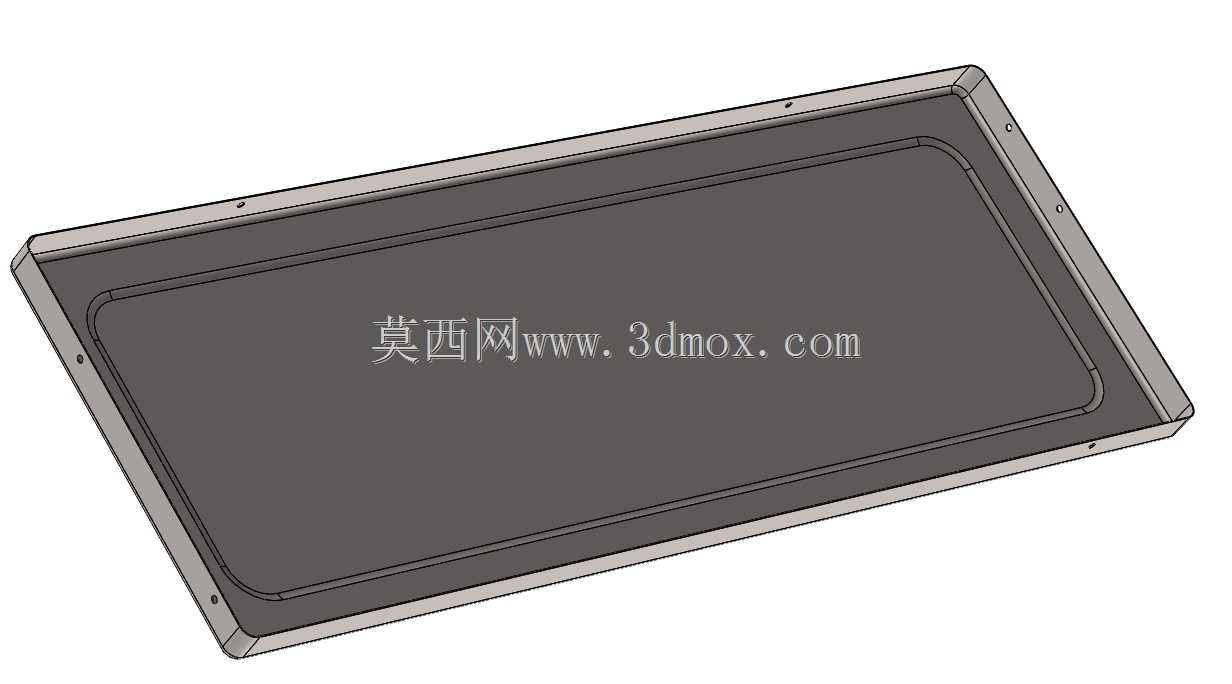

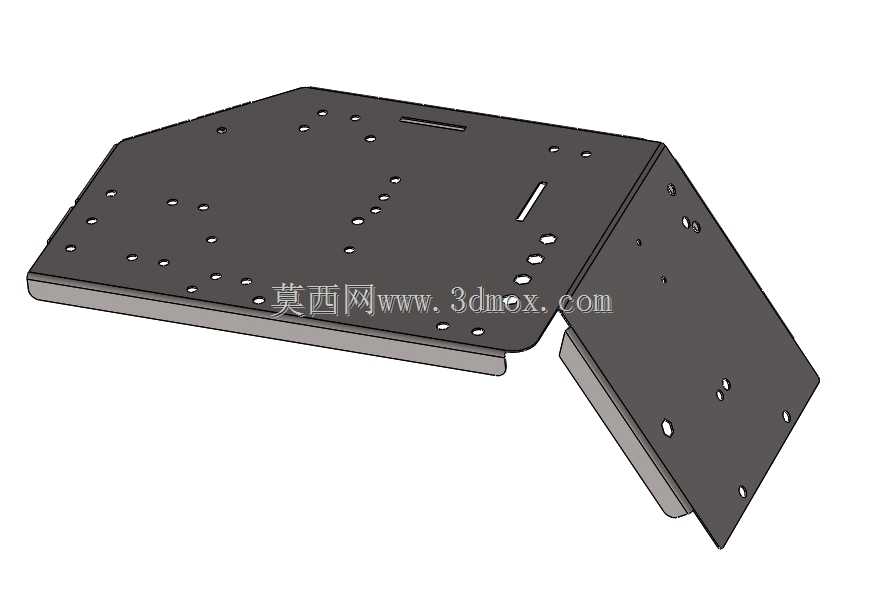

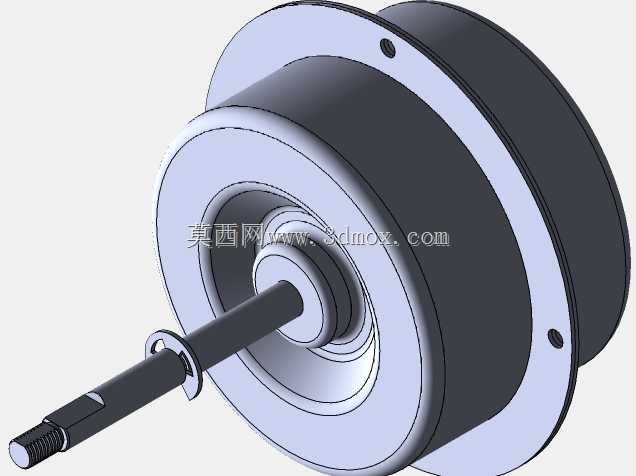

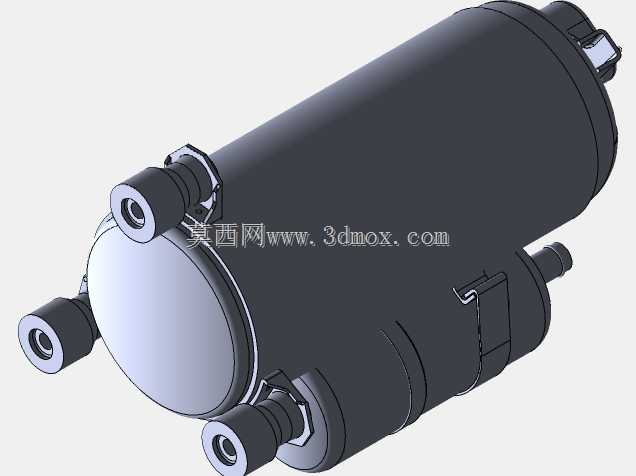

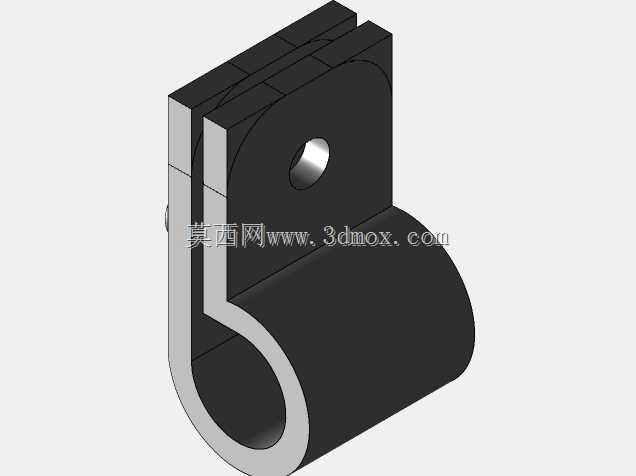

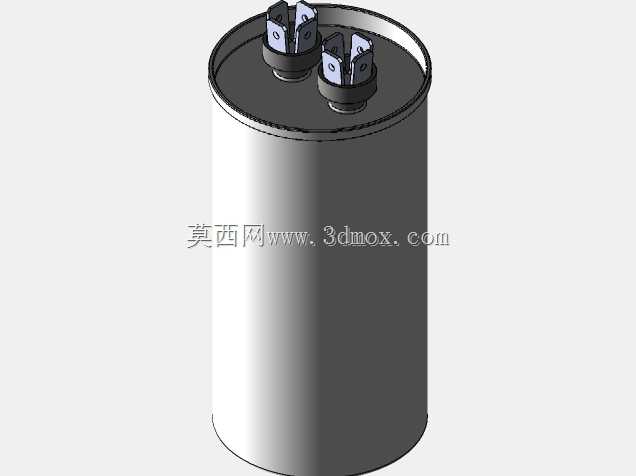

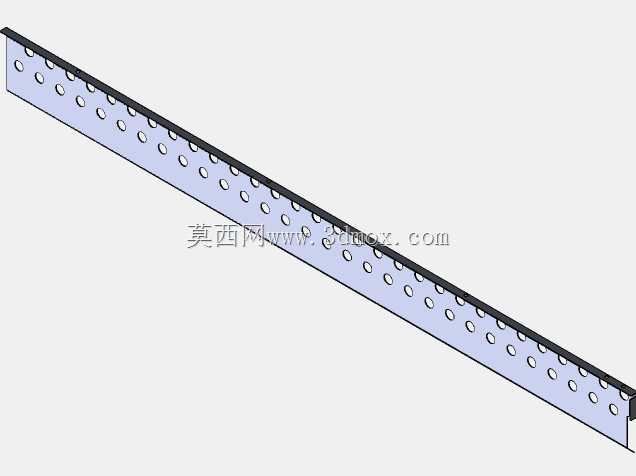

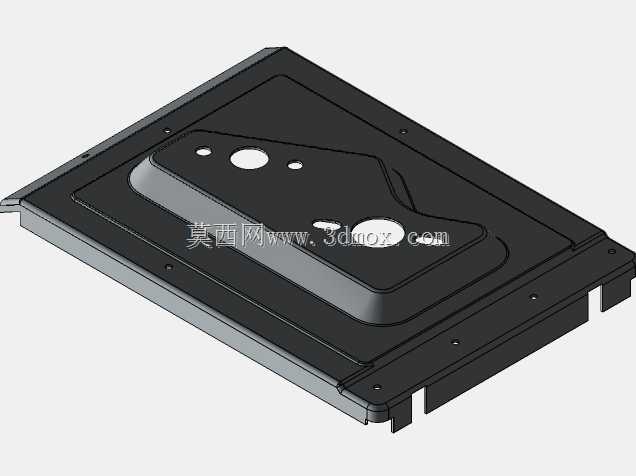

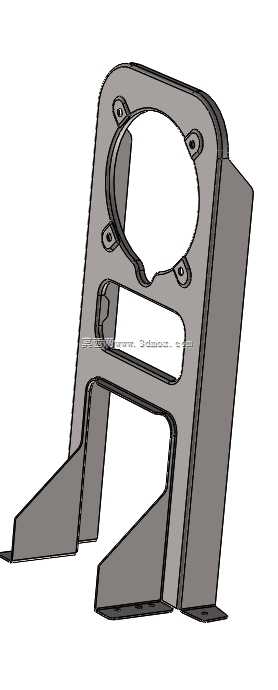

　　这套分体式空调室外机的三维结构设计，覆盖了外机壳体、轴流风叶、防护网罩、冷媒管路接口、安装固定脚位、电气接线腔等全部组成部件，每一处结构都对应家用及商用分体空调外机的实际装配逻辑，可直接用于结构校核、安装模拟、教学演示等场景。在民用住宅、商用办公场所的空调系统布设中，室外机承担着冷媒压缩换热的核心功能，设计时首先要匹配室内机的换热能力，确定风叶直径、壳体容积与冷凝器排布的对应关系，避免出现换热面积不足导致的制冷制热效率衰减问题。从设计思路来看，壳体采用钣金折弯拼接结构，侧板与顶盖、底板的连接位预留了标准的自攻螺丝安装孔位，前侧的风罩区域做了内凹翻边处理，既提升了钣金件的结构刚性，减少风机运行时的壳体共振噪音，

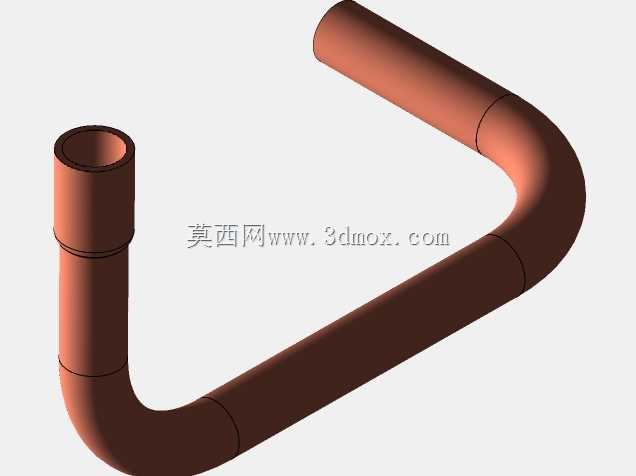

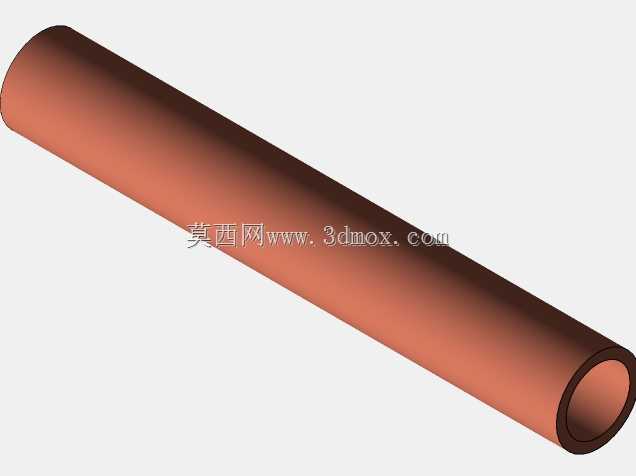

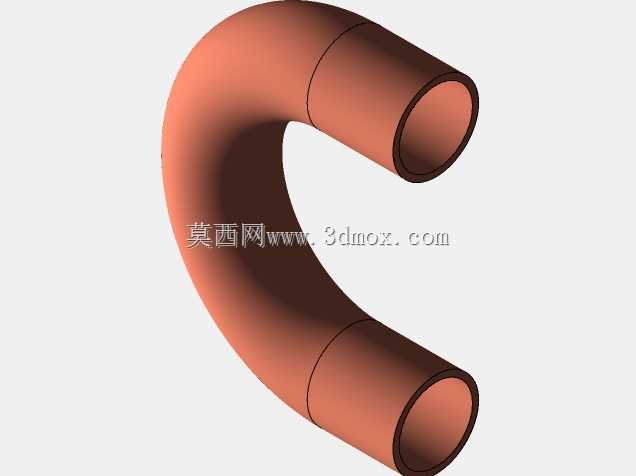

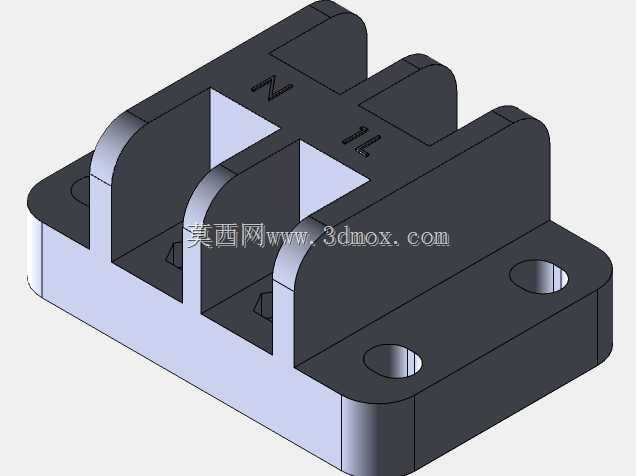

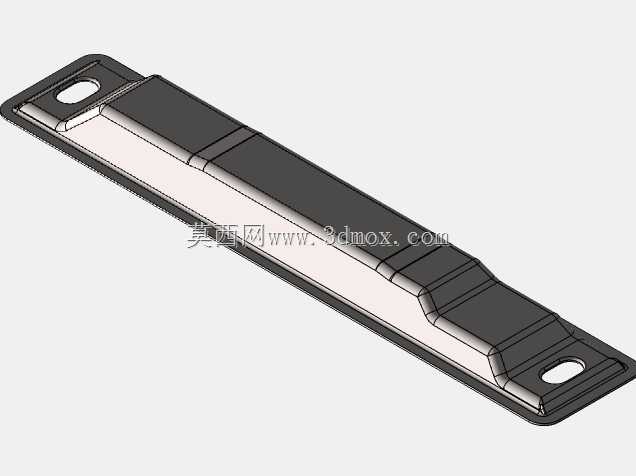

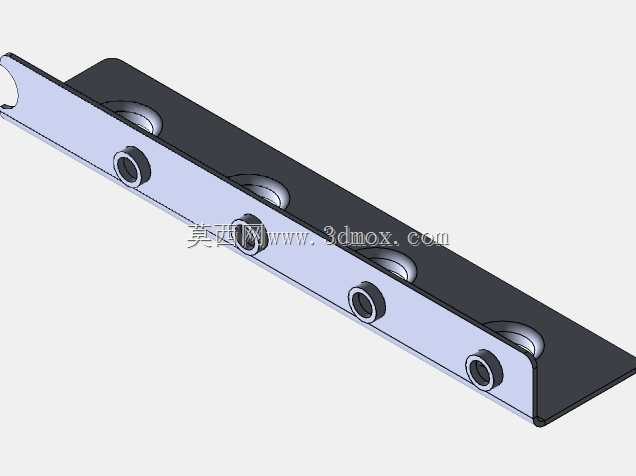

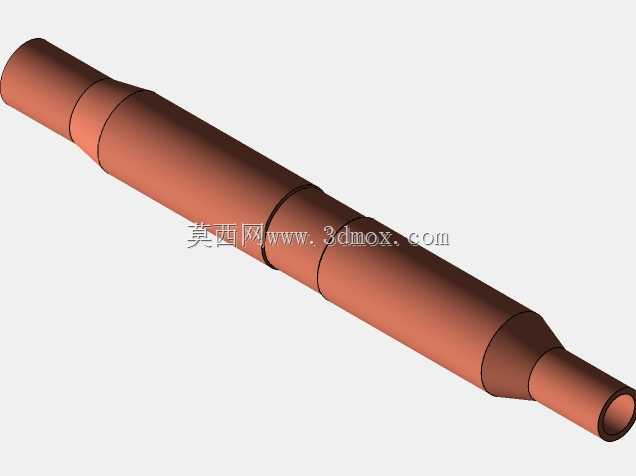

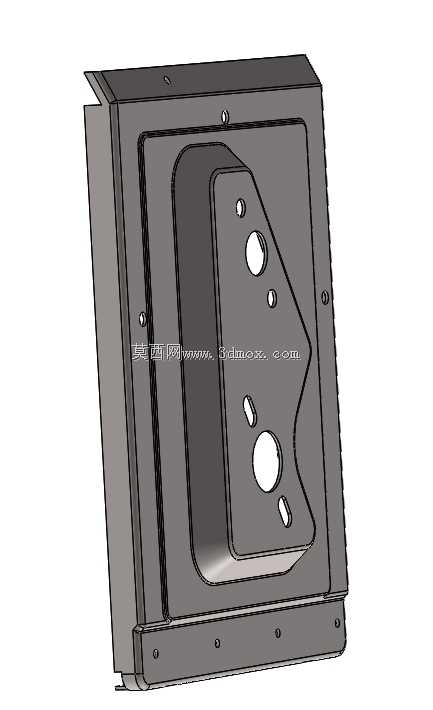

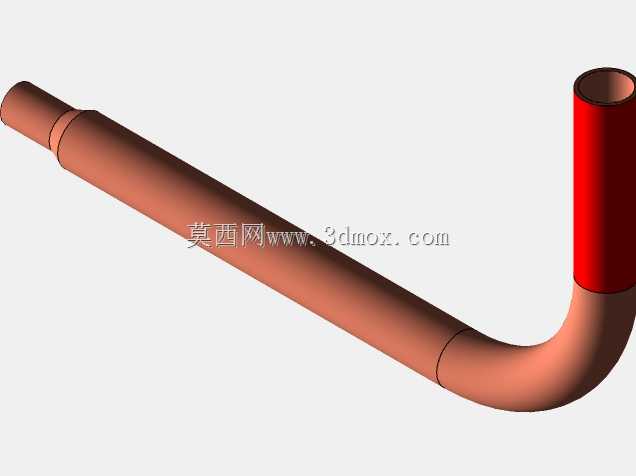

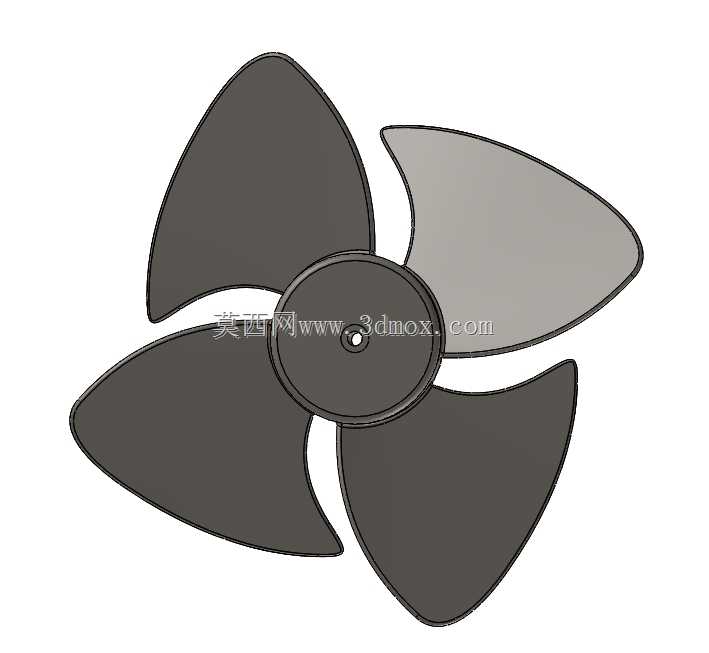

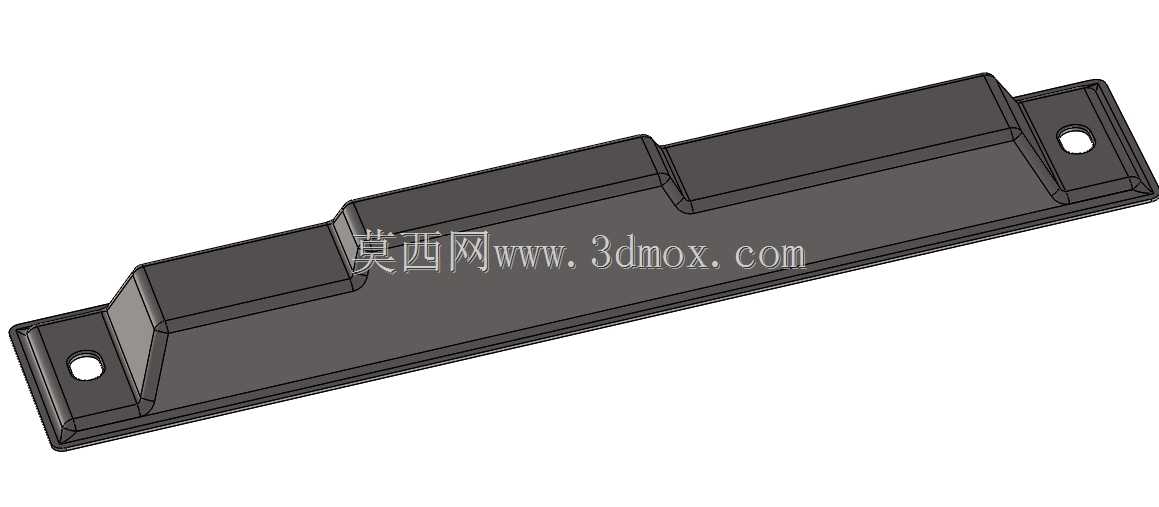

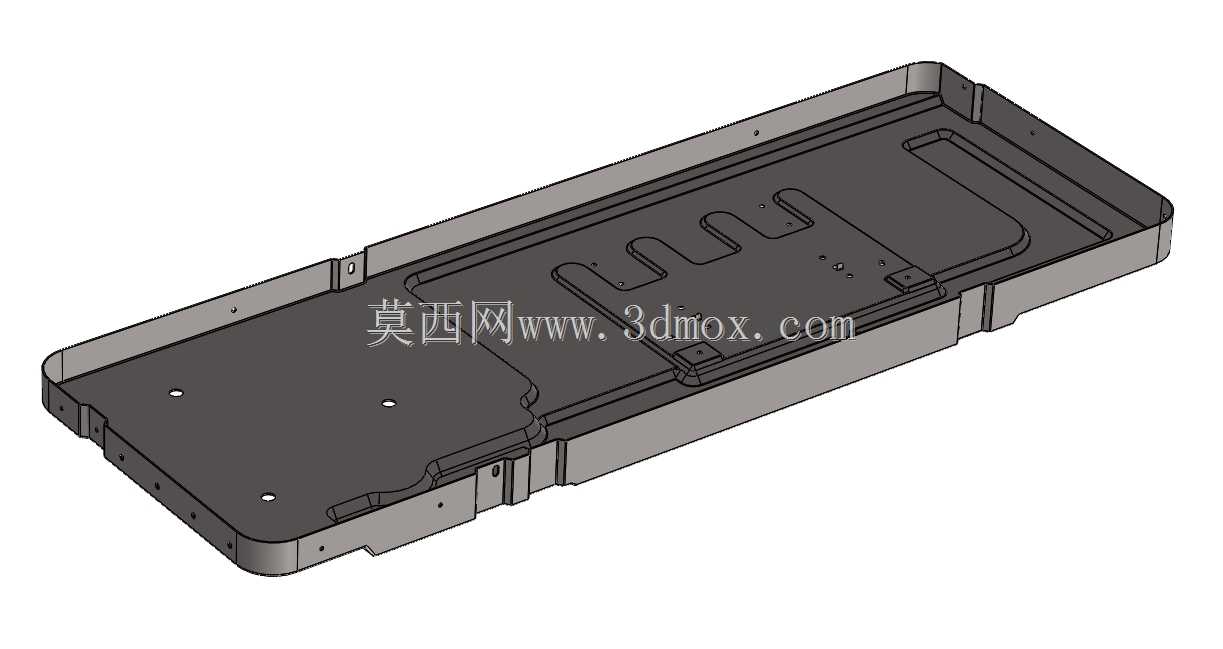

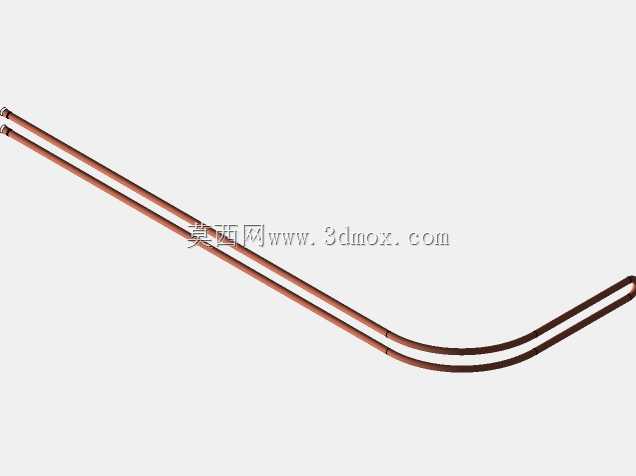

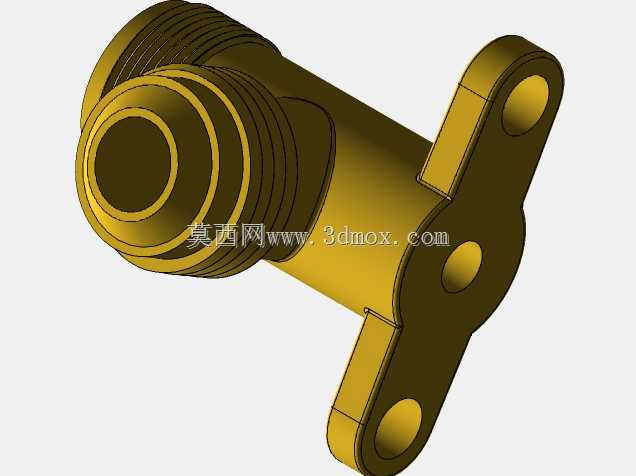

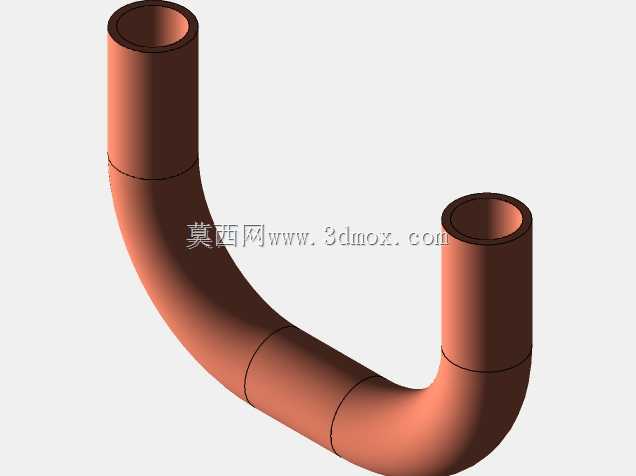

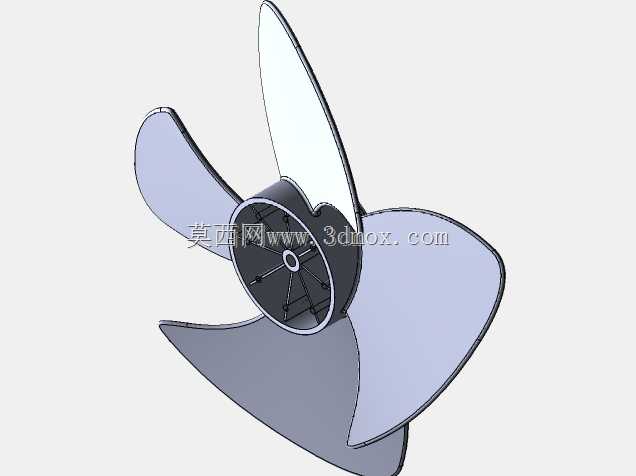

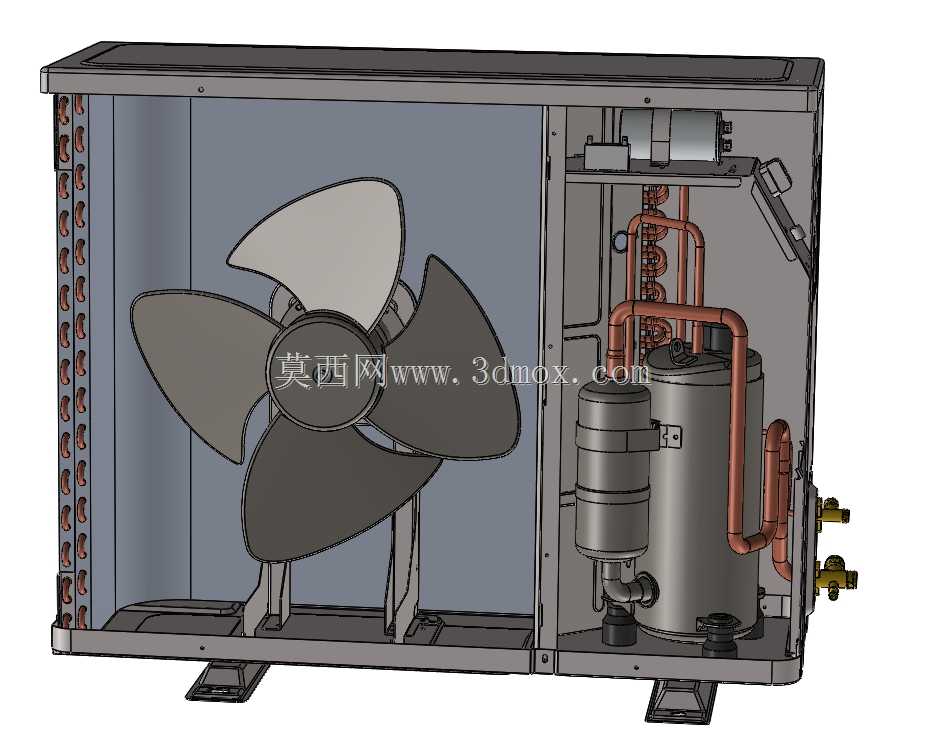

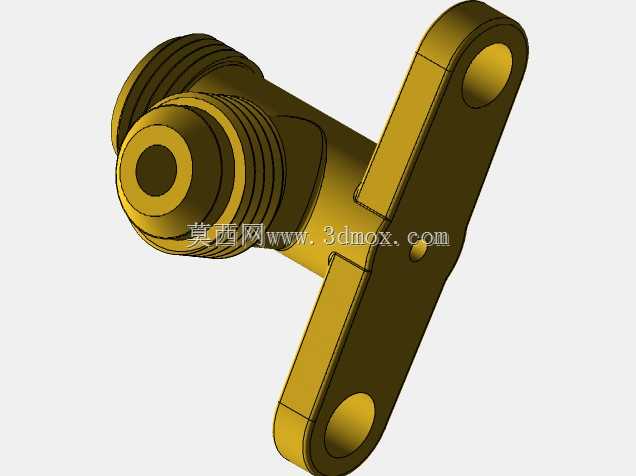

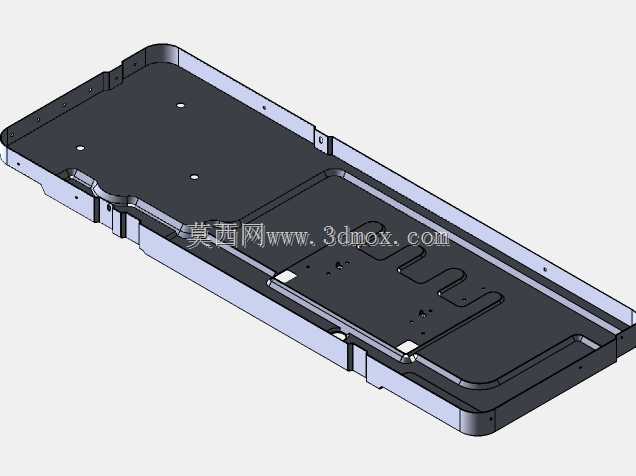

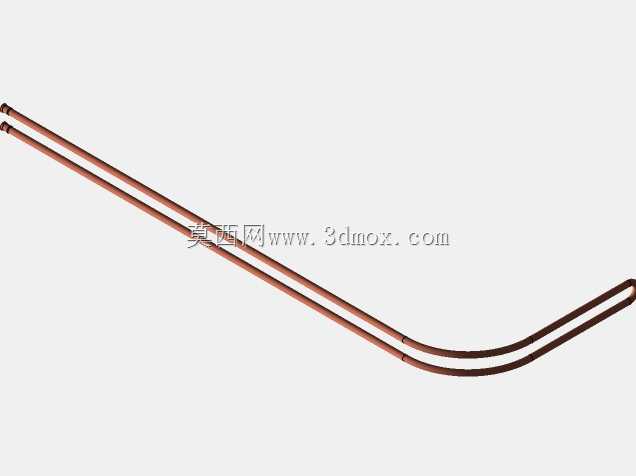

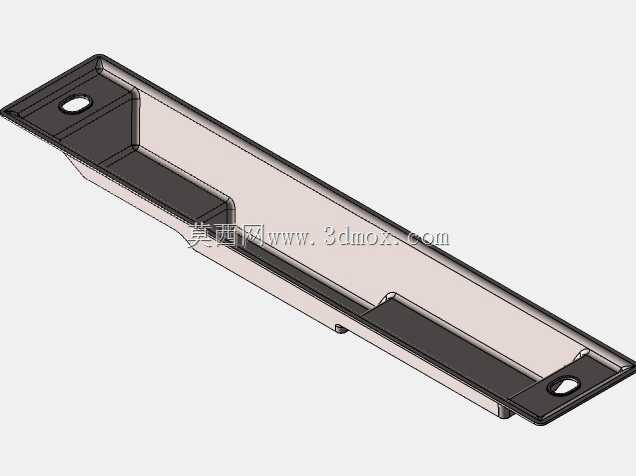

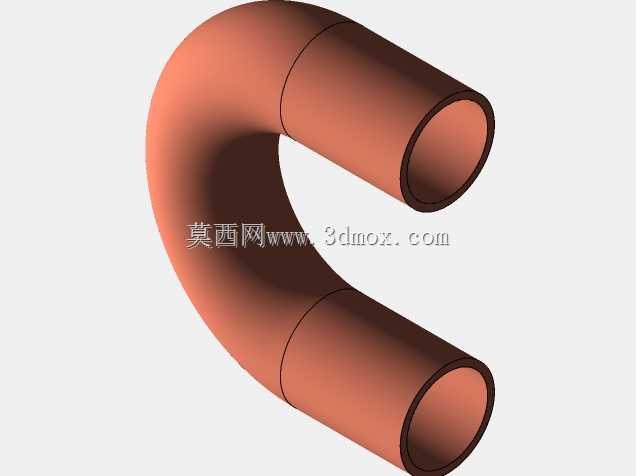

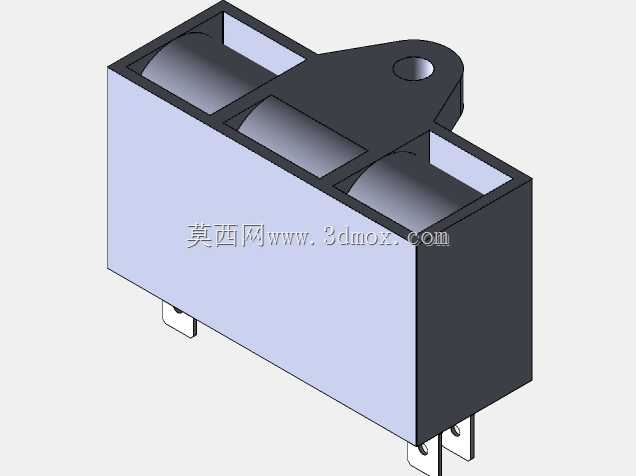

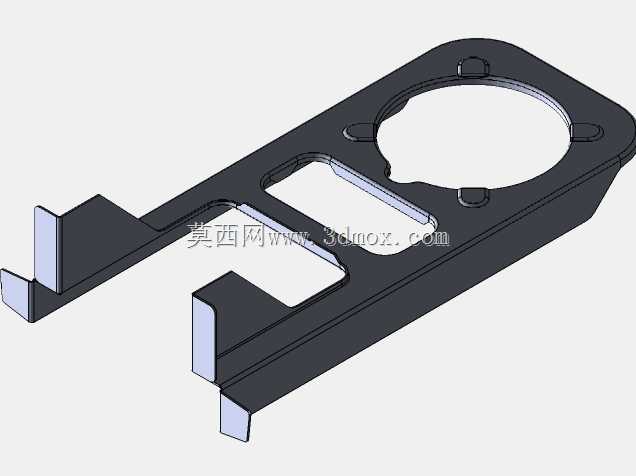

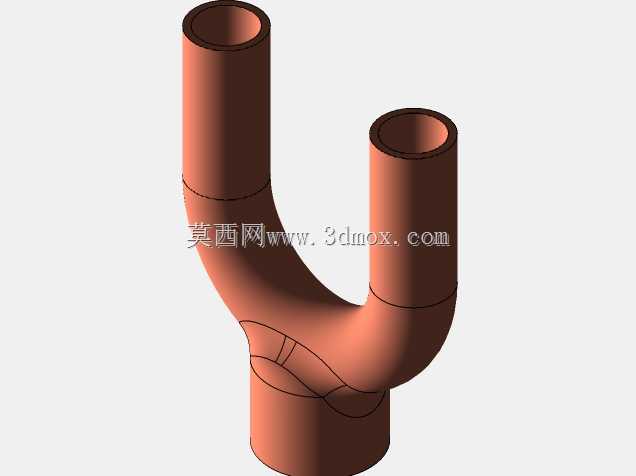

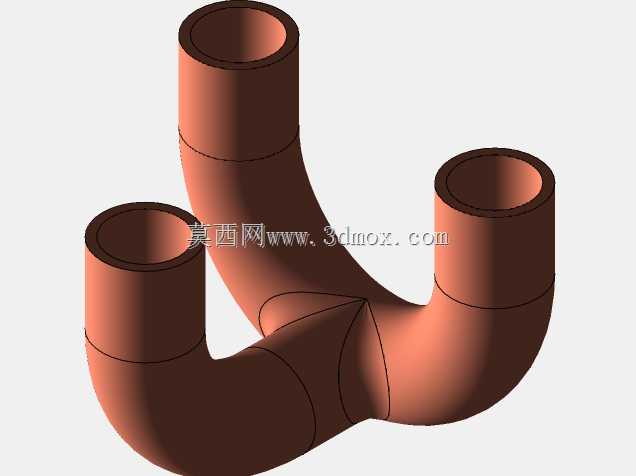

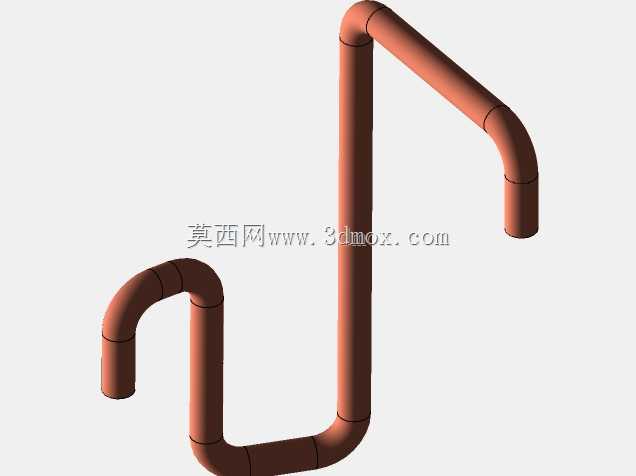

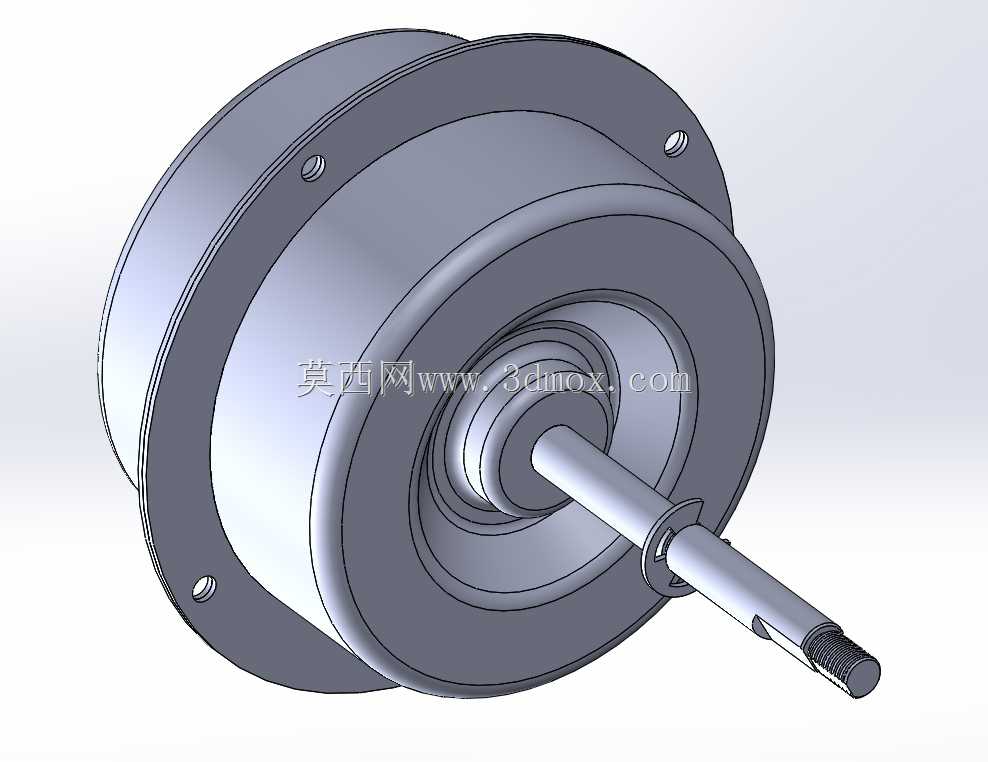

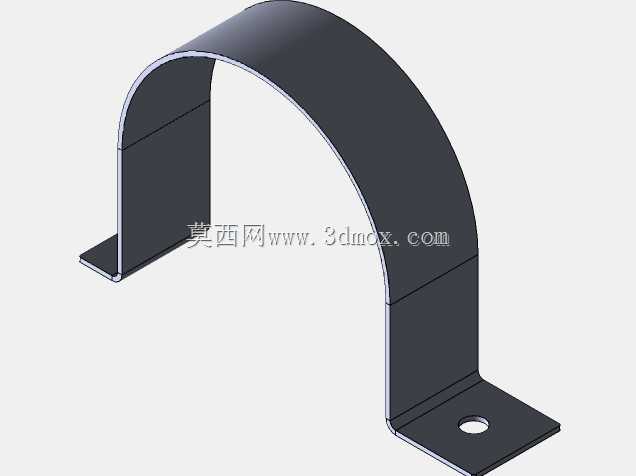

　　也为防护网罩提供了平整的安装贴合面。轴流风叶的安装位与后侧冷凝器的间距经过严格校核，保证出风气流能够均匀扫过冷凝器翅片，避免出现局部换热死角，同时风叶外围的导风圈做了圆弧过渡处理，降低气流紊流带来的风阻损耗。设备侧面预留的高低压冷媒管接口，采用标准的黄铜截止阀结构，接口位置与安装支架的避让距离经过测算，现场安装时无需额外切割壳体即可完成管路对接，接线腔设置在阀体上方的独立腔体内，配有可拆卸的防水盖板，腔体内预留了接线端子排的固定位与走线槽，满足电气布线的安全间距要求。底部的安装脚位采用外翻边的L型钣金结构，每个脚位都开有长圆形的安装孔，可适配不同规格的膨胀螺栓与安装支架，孔位的中心距符合主流外机安装支架的通用尺寸，

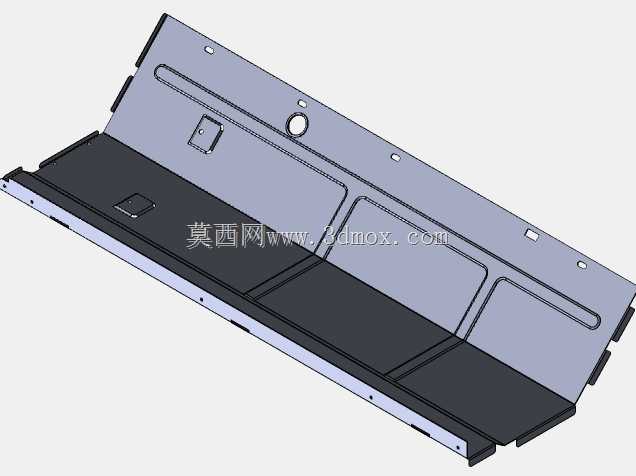

　　安装时可直接对位固定，无需现场重新打孔。整机的外形尺寸边界控制严格，宽度、高度与厚度的比例兼顾了换热效率与安装适配性，可适配绝大多数住宅空调外机机位、墙面挂装支架的空间要求，壳体表面的散热孔、走线孔都做了翻边毛刺处理，避免装配时划伤线缆或保温棉，所有部件的装配间隙都控制在合理公差范围内，既保证装配精度，也为钣金件的加工误差预留了调整余量。
