18k分体式空调室内机结构设计方案

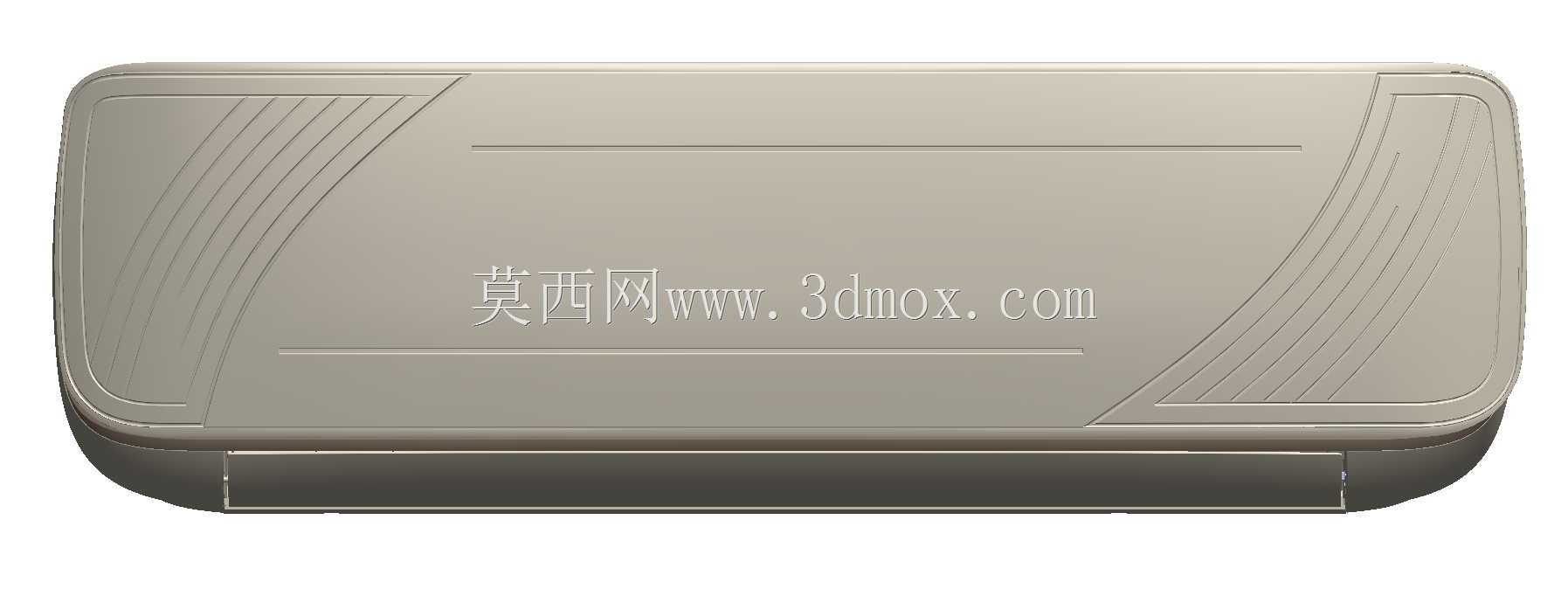

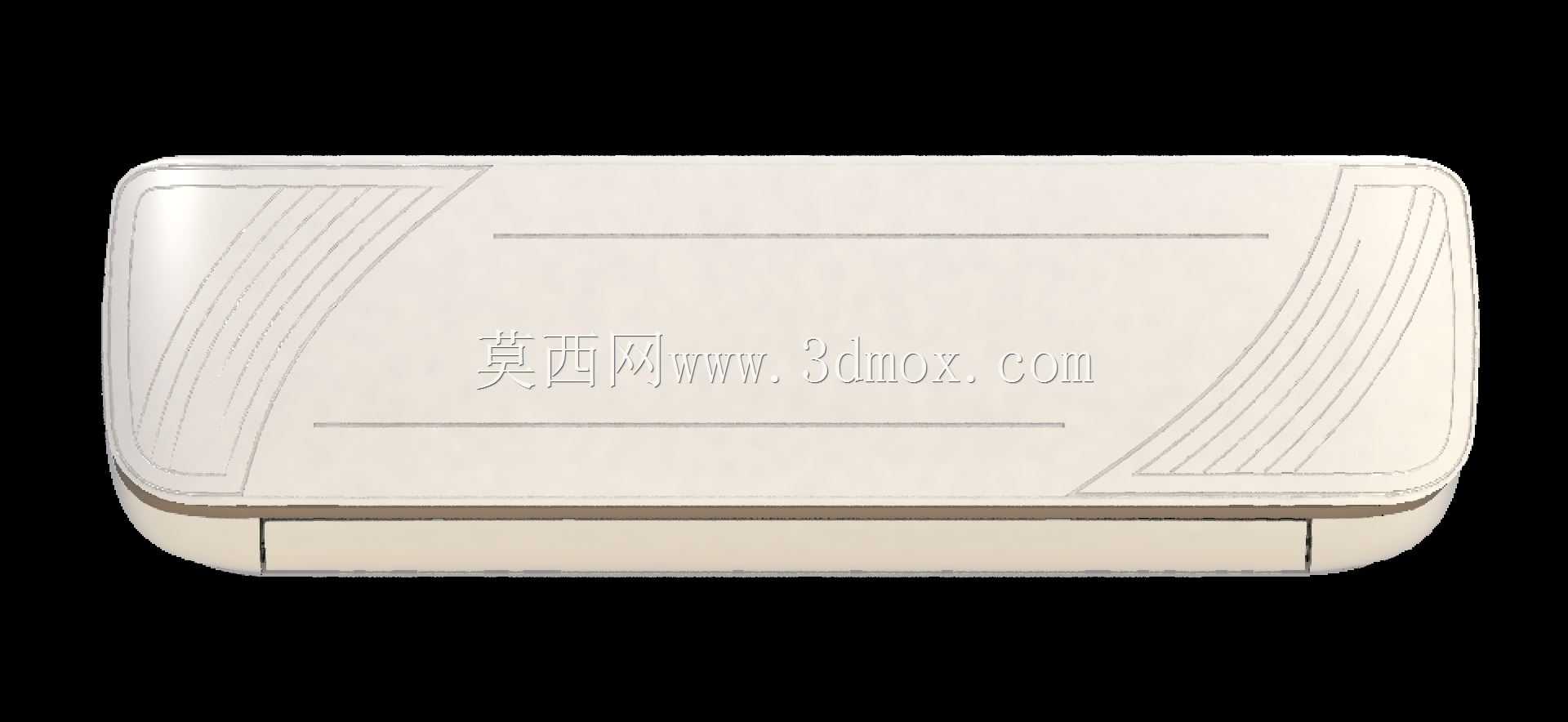

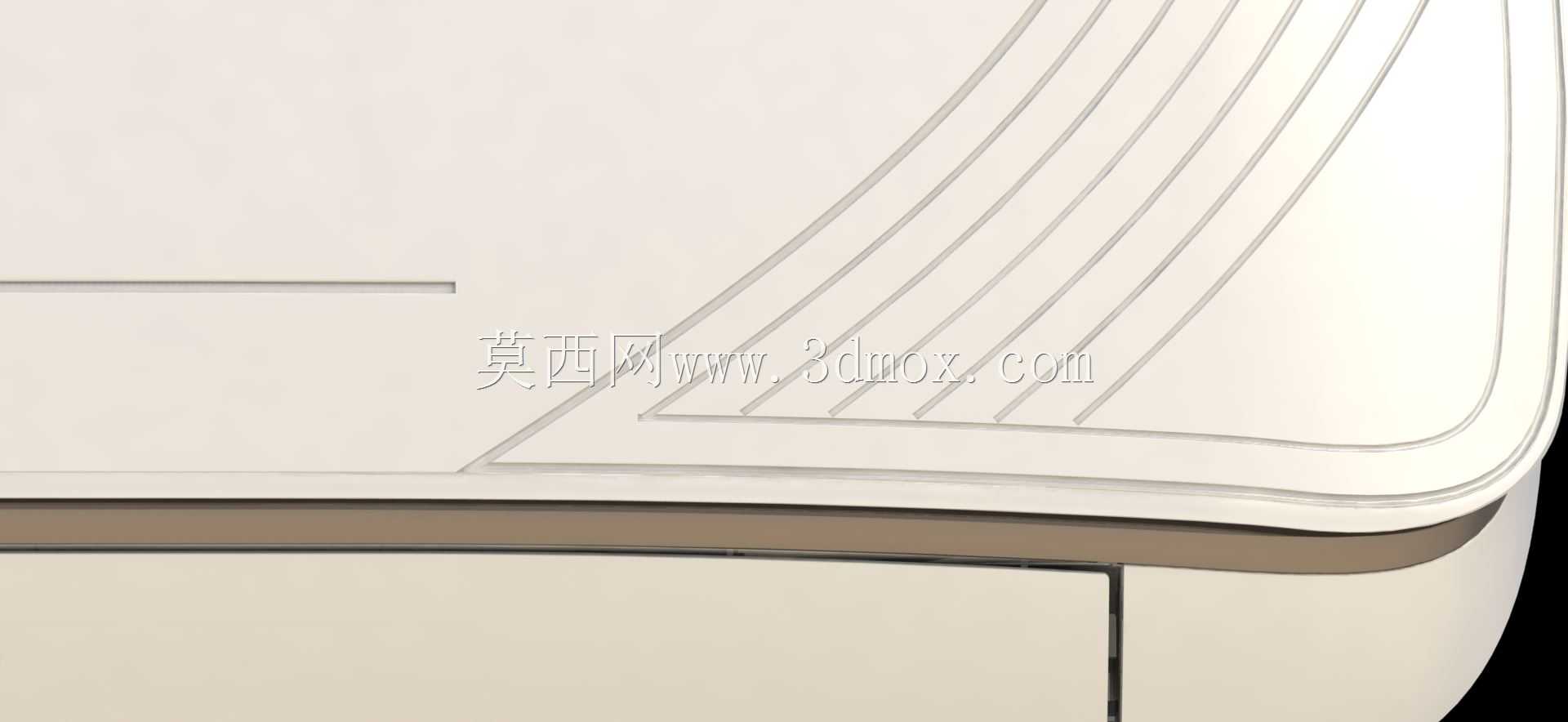

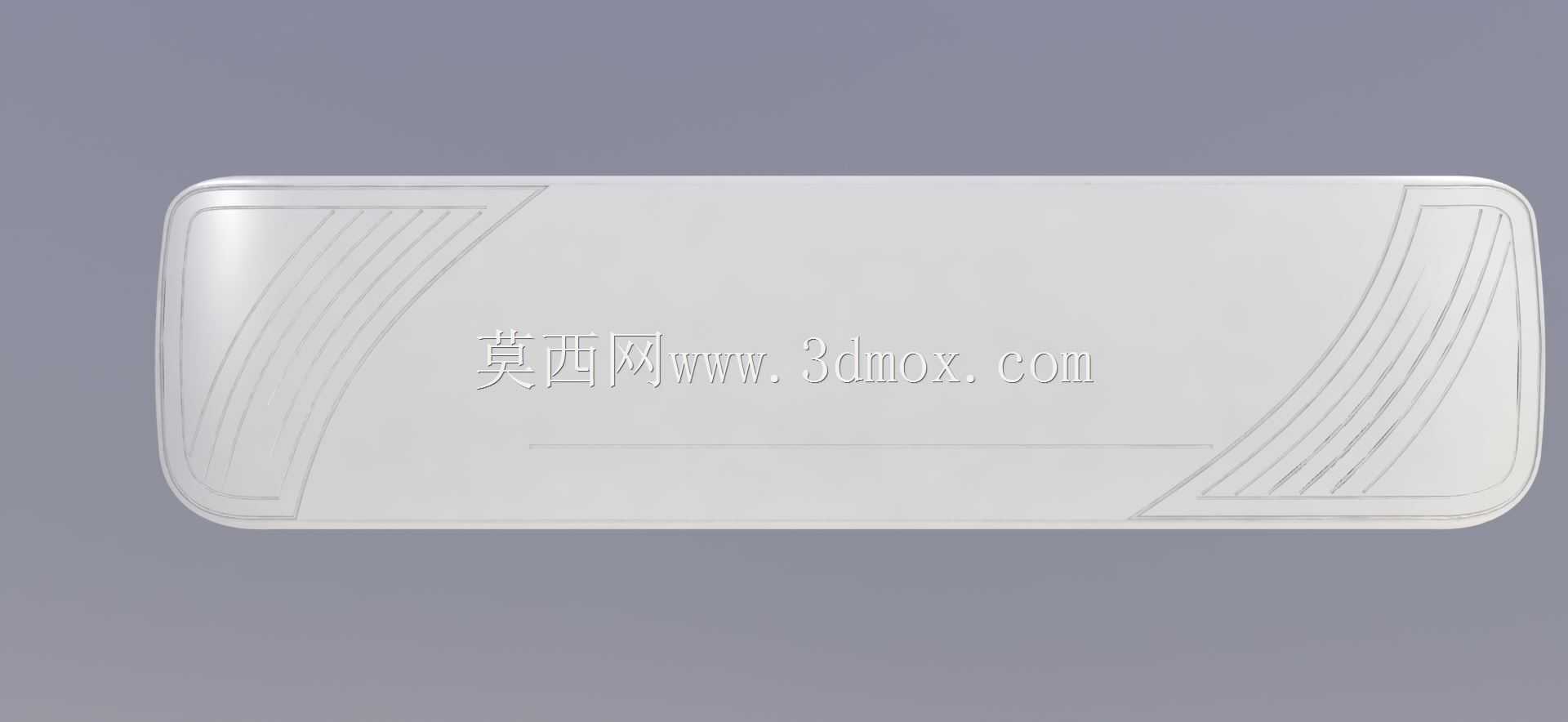

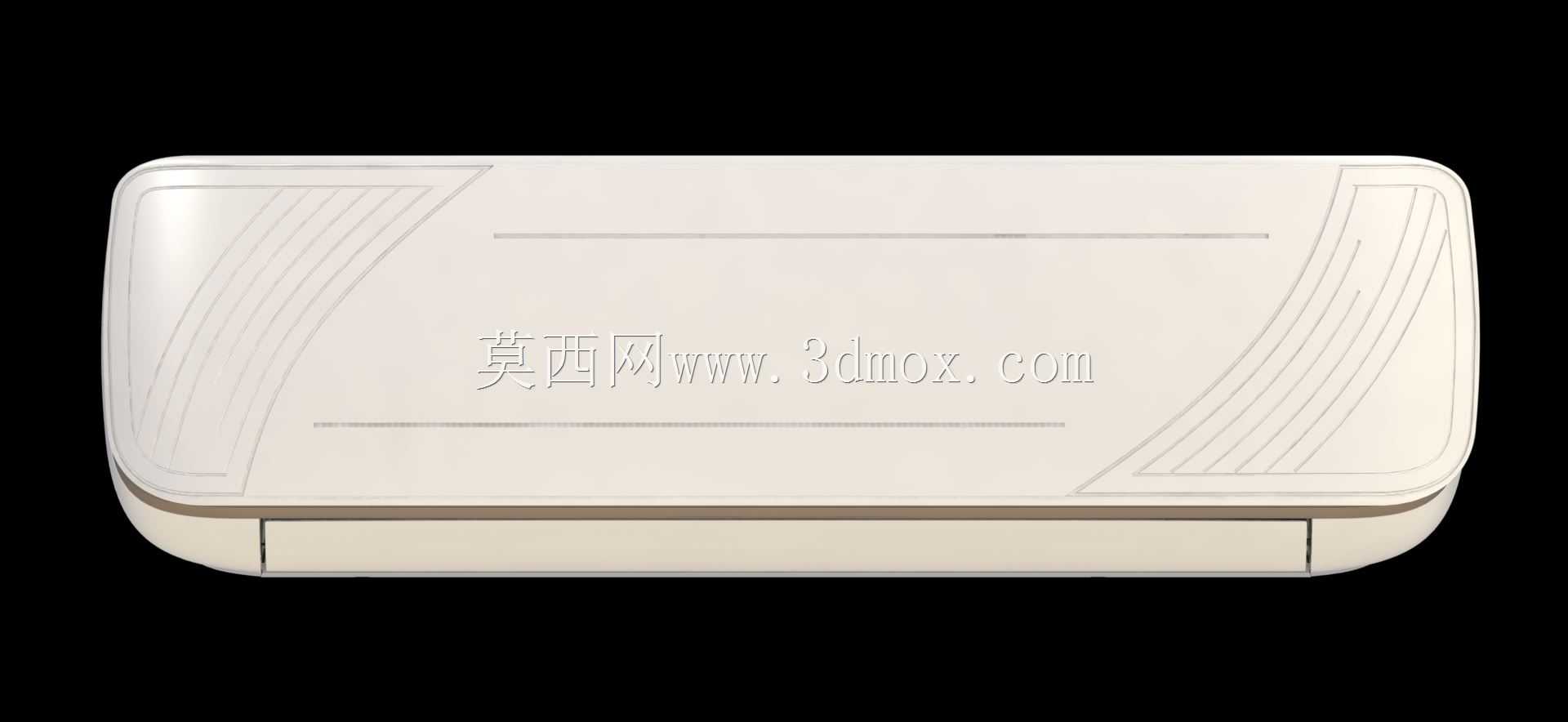

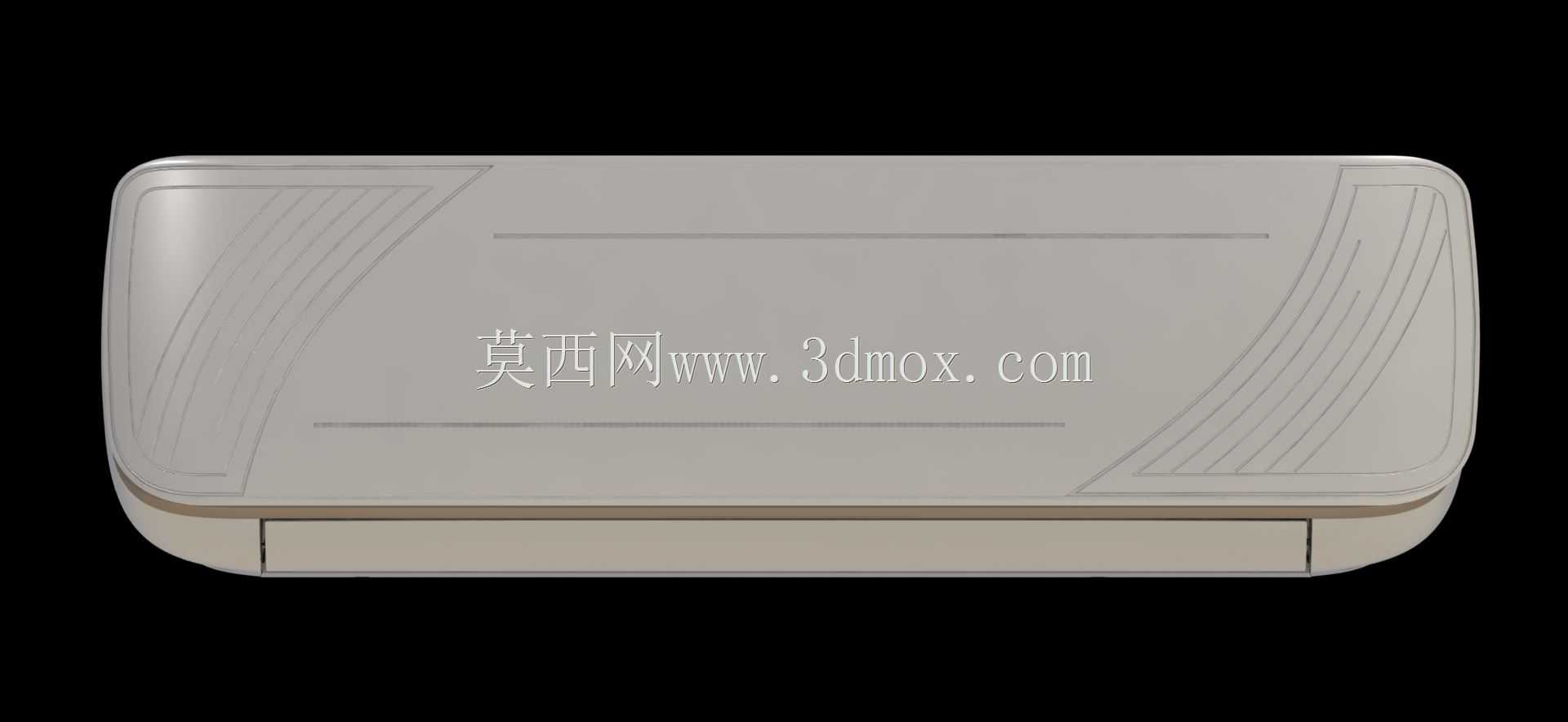

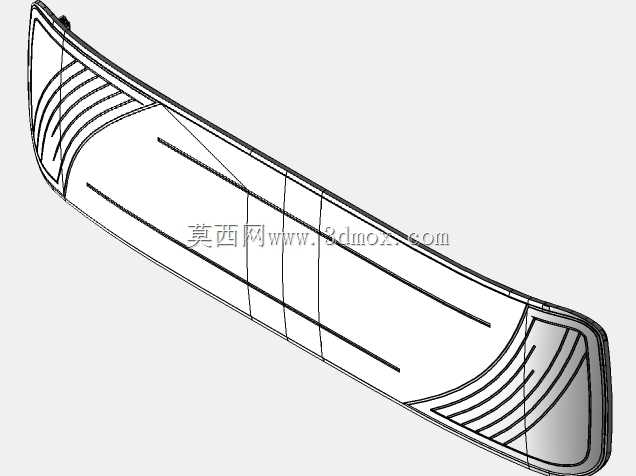

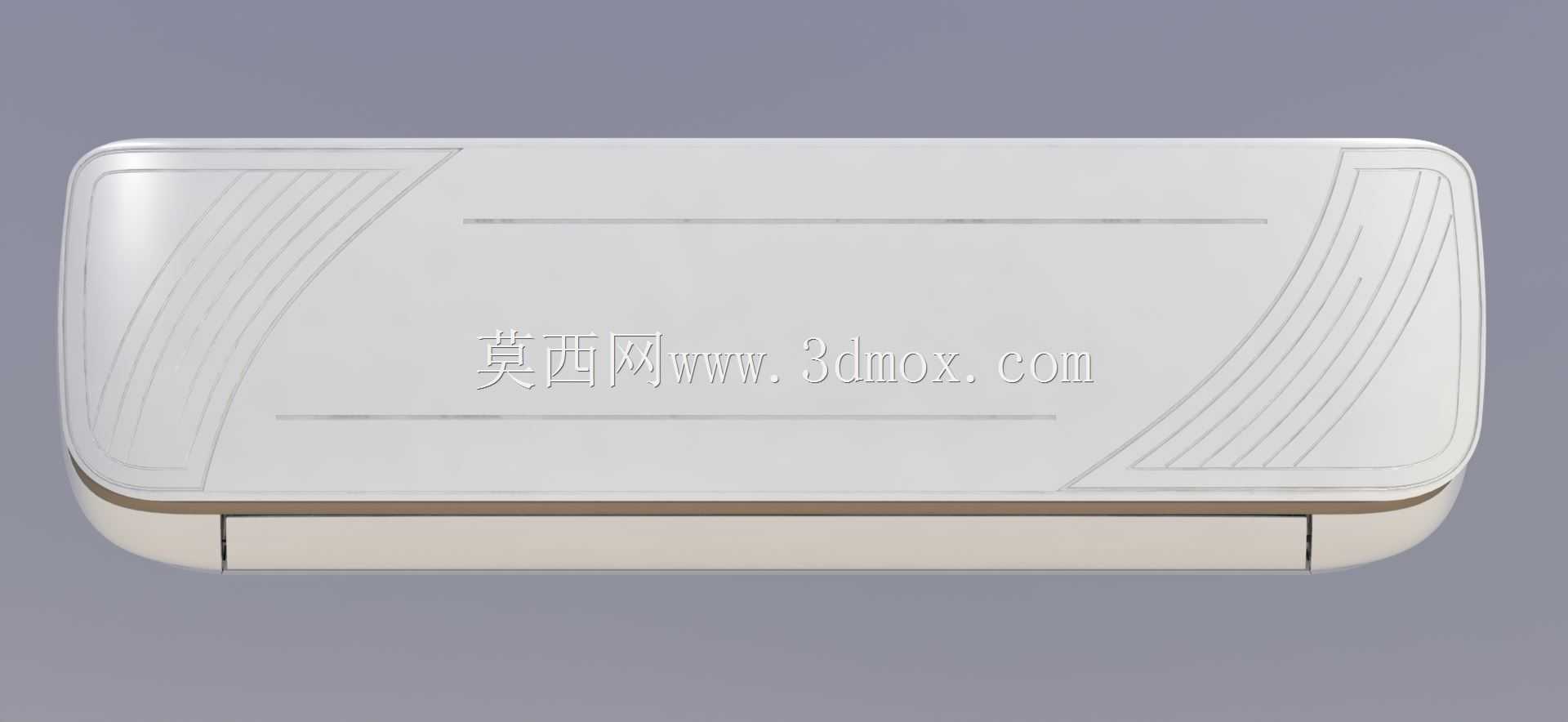

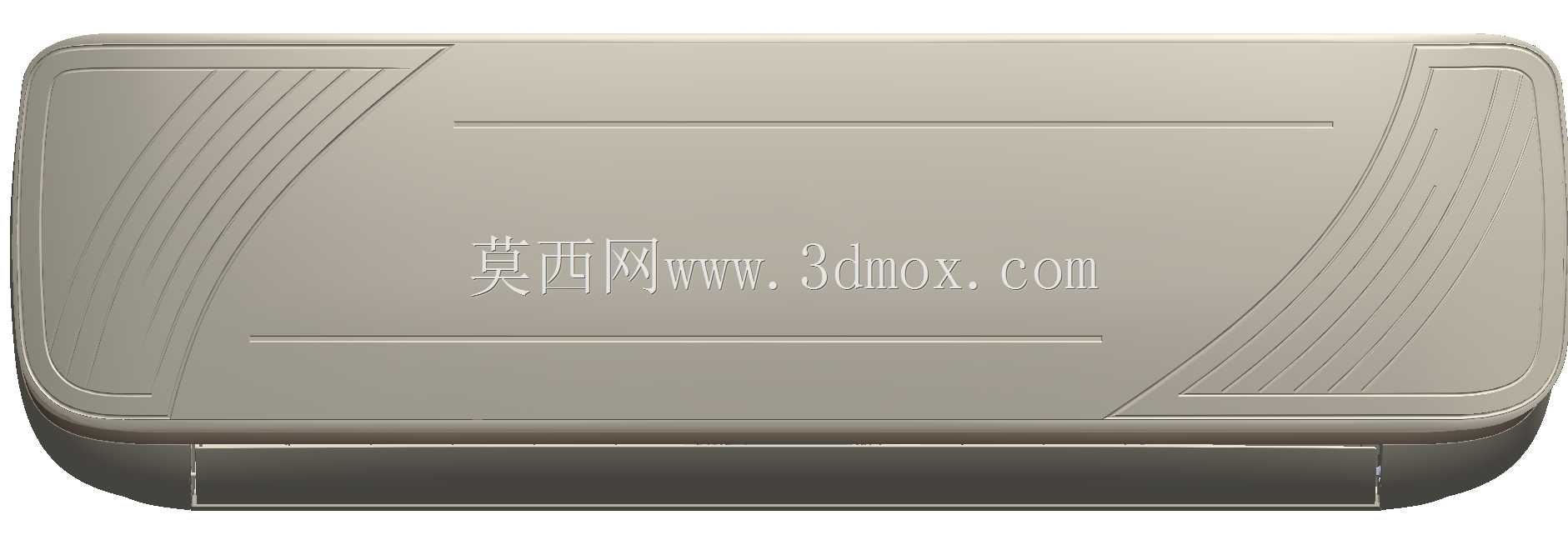

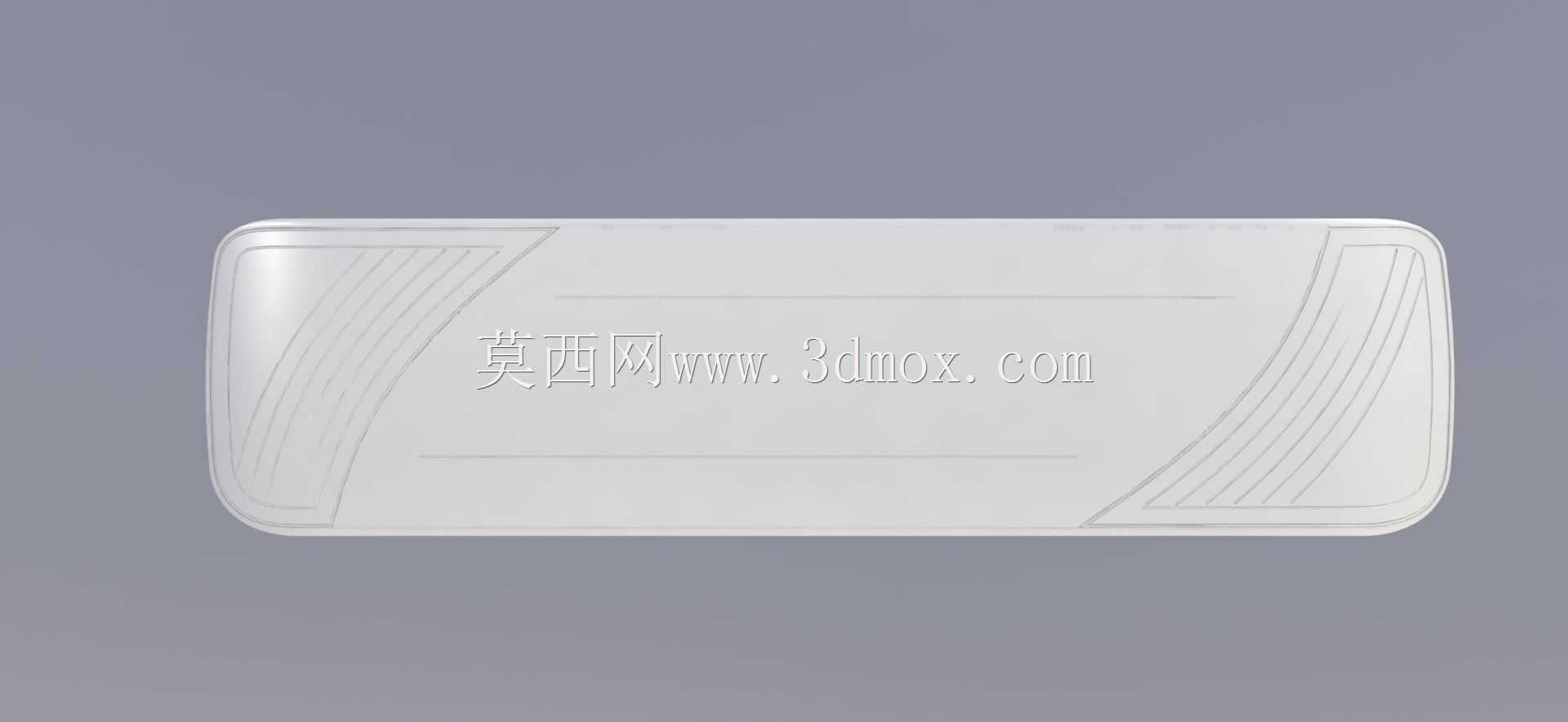

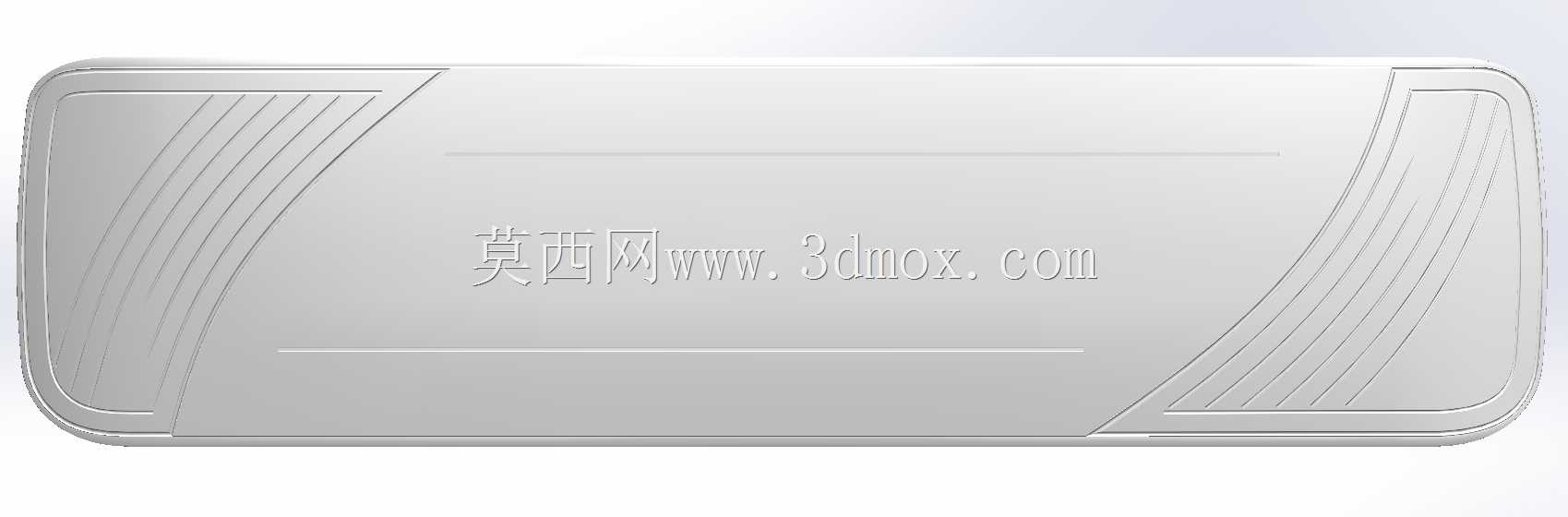

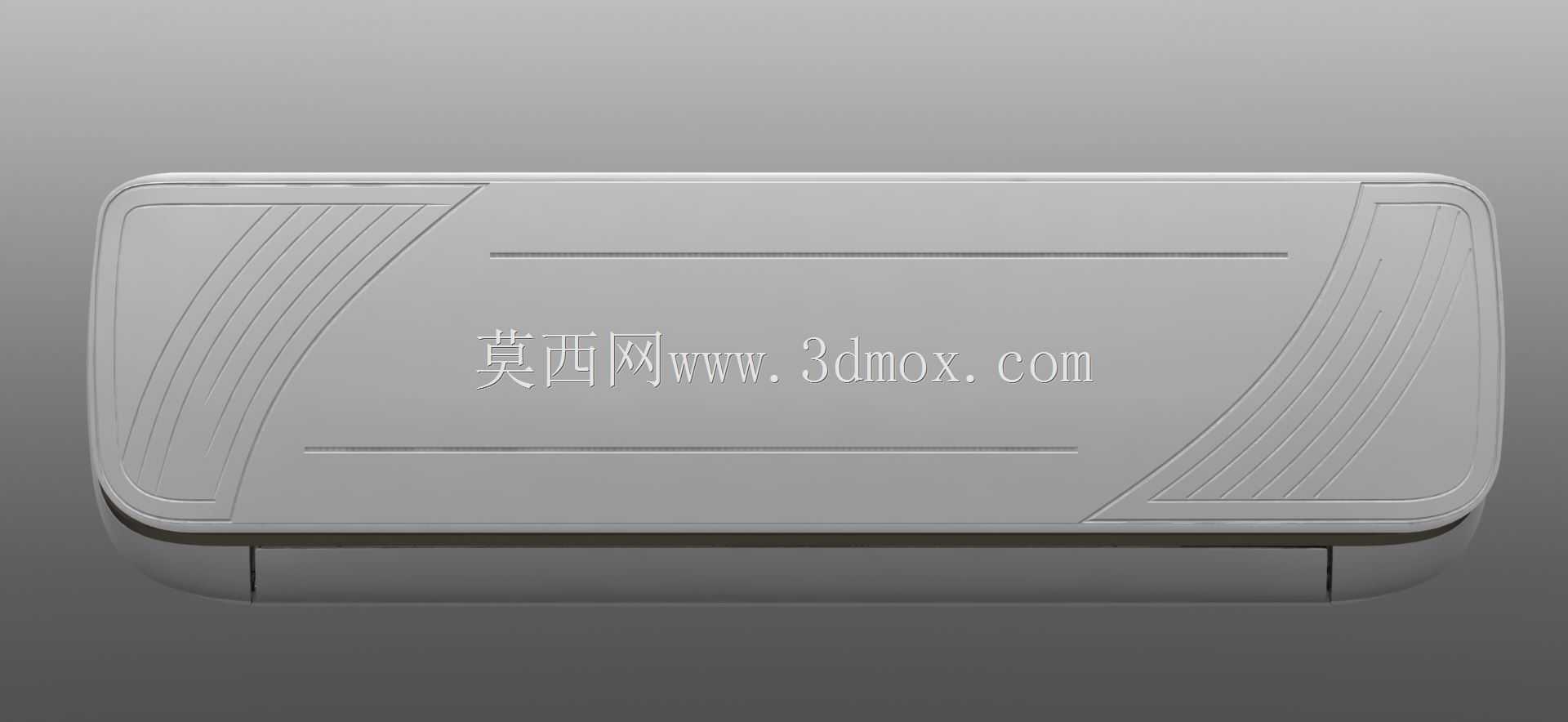

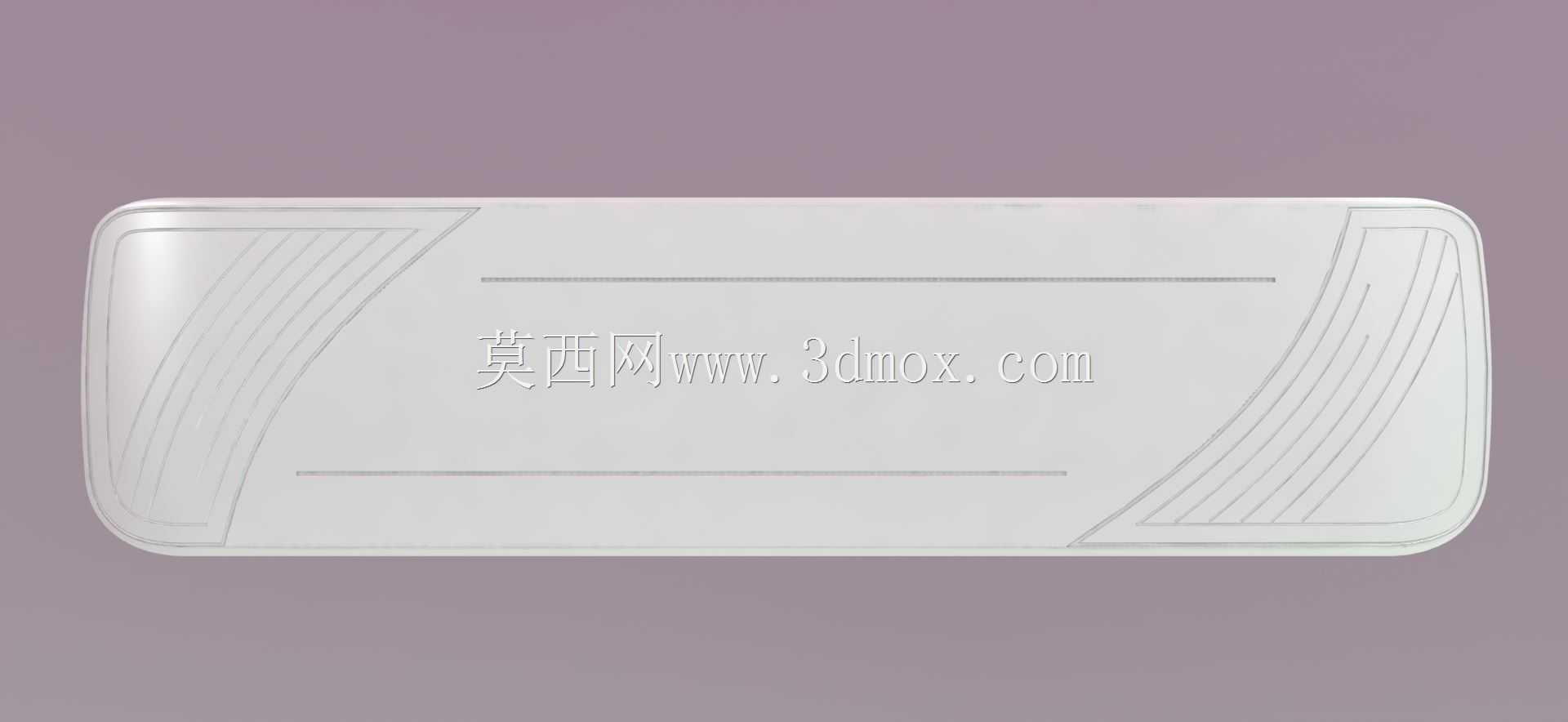

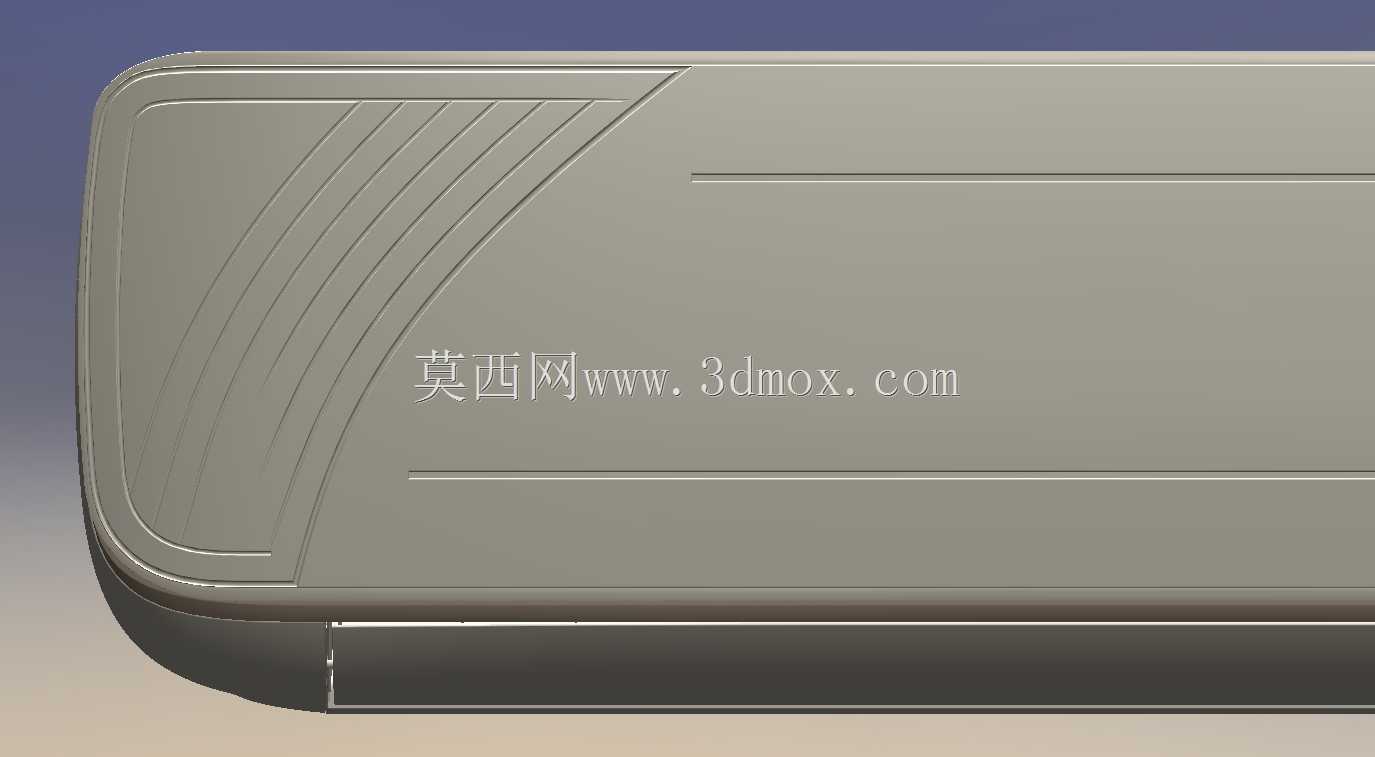

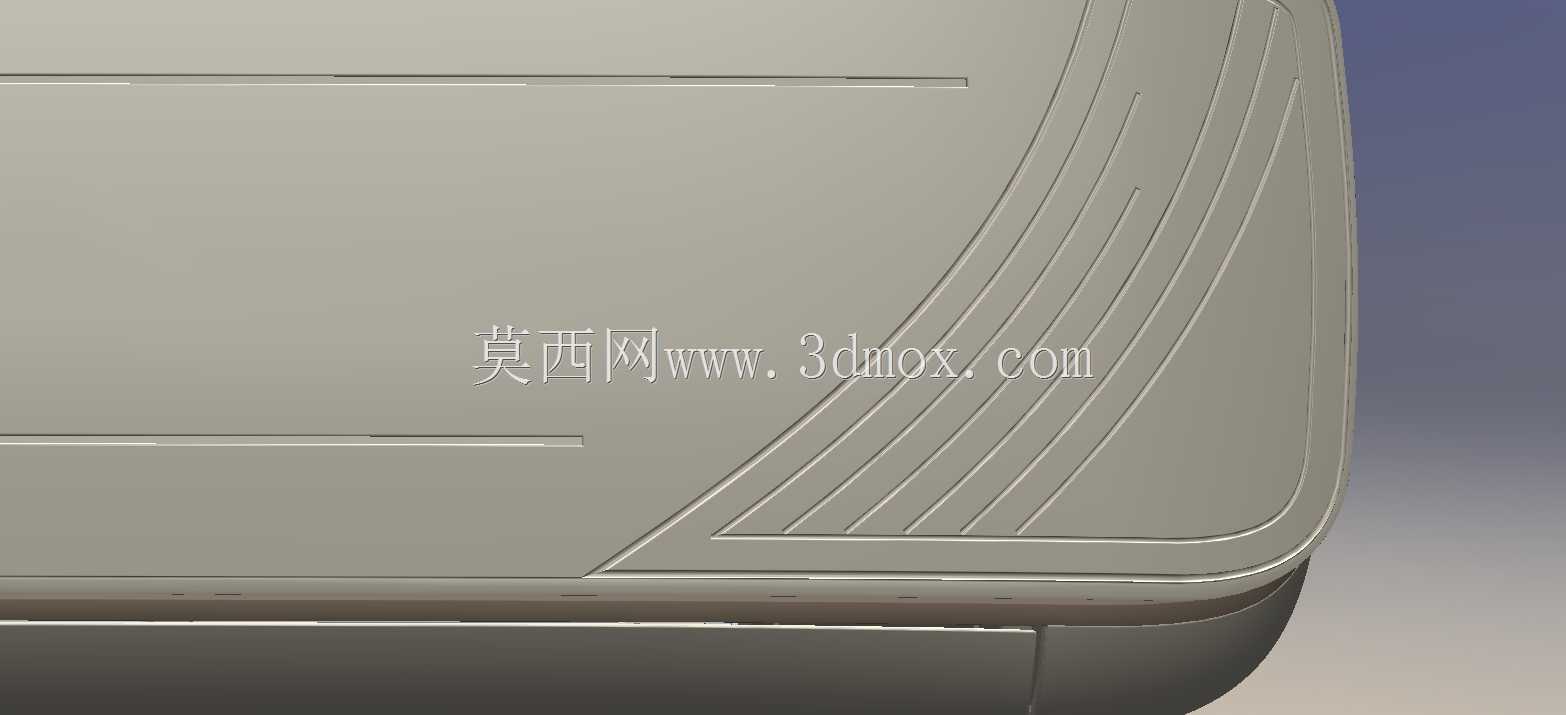

　　在家用及小型商用空间的温控场景中，分体式空调室内机承担着换热送风、调节室内温湿度的核心作用，这款18k规格的室内机结构，针对常规卧室、小型办公室等18-25㎡空间的制冷制热需求设计，在结构层面兼顾了安装适配性、风道效率与外观协调性。从设计思路来看，整机外壳采用上下分件的卡扣加螺丝固定结构，上层面盖做了渐变斜向纹理的外观处理，既避免纯平面外壳的单调感，也能在注塑成型时减少表面缩痕的出现概率，面盖边缘做了大圆角过渡，避免安装及日常使用过程中的磕碰划伤。下部分的底座结构集成了接水盘、风道安装位、电控板固定槽与挂装卡扣位，接水盘区域做了倾斜导水角度设计，能让制冷过程中产生的冷凝水顺畅流向排水口，避免积水滋生霉菌或出现溢水问题。安装边界层面，

　　整机厚度控制在常规壁挂机的适配范围内，背部挂装孔位匹配通用壁挂空调安装挂板的孔距标准，不需要额外定制安装支架，适配绝大多数住宅墙面的安装条件，进出风位置的尺寸预留也符合行业通用的送风距离要求，横向长度适配18k制冷量对应的换热器长度，不会出现换热面积不足导致的能效下降问题。功能结构上，面板下方预留了导风板的转动安装轴位，可适配上下扫风的驱动结构，侧面预留了连接室外机的管线过孔位置，过孔处做了密封胶圈的安装槽，能减少蚊虫、灰尘从管线缝隙进入机内的概率。整机的所有塑料件结构都做了注塑拔模角度处理，筋位厚度控制在主体壁厚的0.6倍以内，避免注塑成型时出现缩水、翘曲等缺陷，可直接用于注塑模具的开模参考，结构拆分逻辑符合家电组装的工序要求，

　　能有效降低生产组装环节的人工成本，同时也给后期售后维修的拆件预留了操作空间，不需要破坏整体外观就能完成滤网更换、电控检修等日常维护操作。风道部分的结构设计配合贯流风轮的安装尺寸，能在保证送风量的前提下降低风阻，减少运行过程中的气流噪音，适配日常居家使用对静音性的要求。
