套筒式航空发动机精密结构三维设计

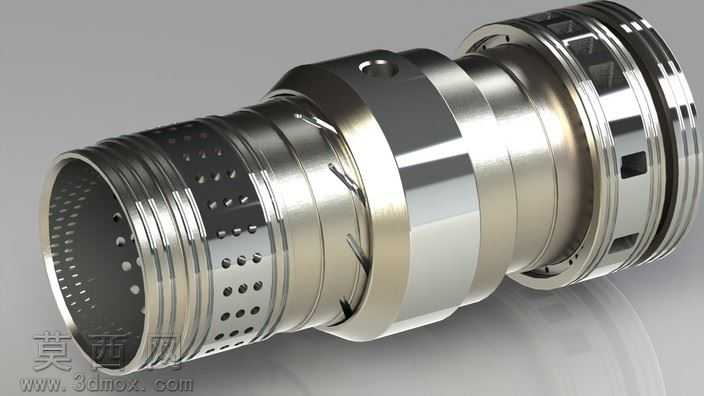

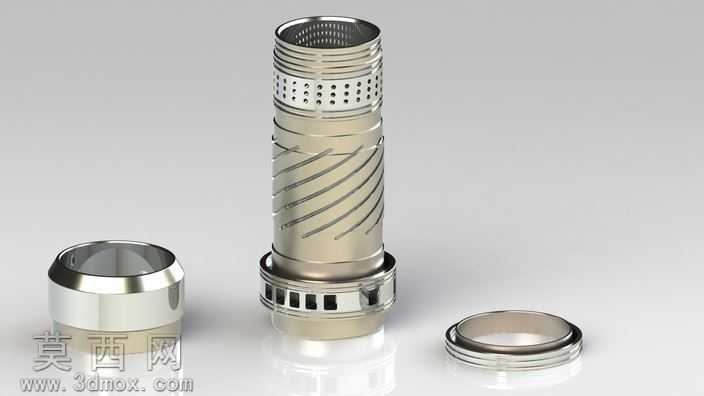

本作品为套筒式引擎的三维建模设计成果，建模阶段采用自顶向下的设计思路，先完成整体动力传递路径的骨架搭建，再逐层拆分各功能段的独立零件，确保每一处装配间隙、同轴度公差都符合精密动力部件的设计要求。建模过程中对引擎外壁的多段螺纹结构做了精准的螺旋扫描特征构建，每一圈螺纹的牙型角、螺距参数都参照通用航空发动机的接口标准设置，保证模型具备实际工程参考价值；针对筒身分布的多组散热孔、定位销孔，采用阵列特征配合参数化约束完成，孔位的排布角度、孔径大小都经过结构合理性校验，既满足减重需求，也不会破坏筒体的整体结构强度。材质与渲染阶段，为金属筒体赋予了高反射率的航空合金钢材质，调整材质的粗糙度、金属度参数，还原出精密机加工后金属表面的细腻光泽，对不同功能段的金属表面做了差异化处理：密封配合段设置为高光镜面效果，散热段设置为细微拉丝纹理，安装定位段保留机加工刀痕质感，通过分层材质设置让模型的层次感更加突出。渲染阶段采用三点布光方案，主光源模拟工业展厅的柔光效果打亮主体结构，辅光源勾勒筒体边缘的金属轮廓，背光源打透筒身内部的空腔结构，清晰展现出引擎内部的层级装配关系，同时添加柔和的环境反射贴图，让金属表面的反光更加真实自然。结构设计上，该套筒引擎采用分段式套筒嵌套结构，从进气端到输出端依次设置进气导流段、燃烧腔体段、密封配合段、动力输出段，各段之间通过定位台阶与锁紧螺纹实现同轴装配，筒壁内部预留了冷却流道的安装空间，外壁的卡槽结构用于配套外部管路的固定安装，整体结构紧凑，在有限的筒身空间内集成了进气、燃烧、密封、动力输出的完整功能模块。设计过程中反复校验了各零件之间的干涉情况，对相邻零件的配合面做了公差预留，确保虚拟装配状态下所有运动部件不存在结构冲突，模型的每一处倒角、退刀槽都按照实际机加工工艺要求设置，不存在无法落地生产的非工艺特征，既可以作为动力机械结构的教学演示模型，也能为小型套筒式动力装置的研发提供结构参考。
