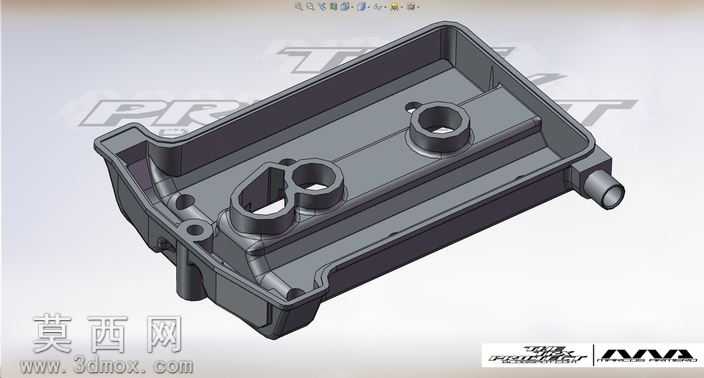

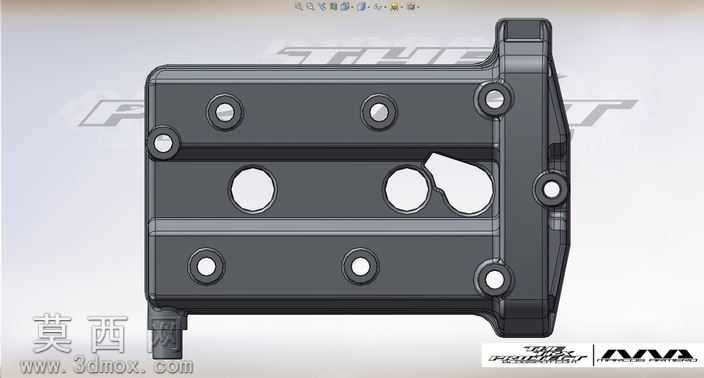

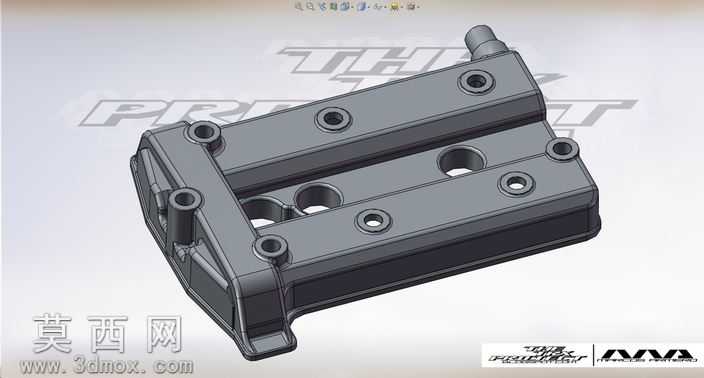

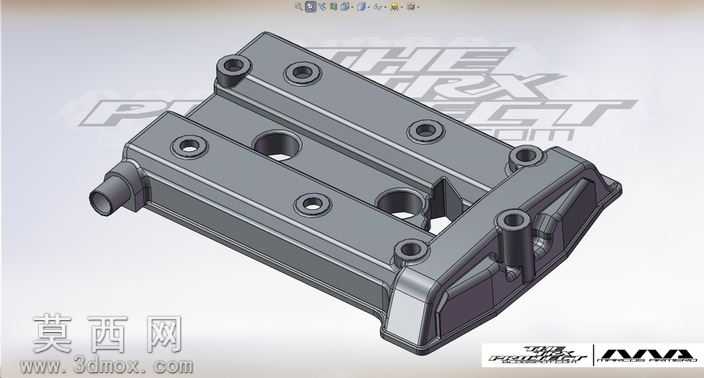

雅马哈TRX850发动机缸头盖三维结构设计

本作品为雅马哈TRX850摩托车发动机缸头盖的三维参数化建模成果，建模过程严格遵循原厂零部件的实测尺寸与装配逻辑，完整还原了缸头盖的全部结构特征。建模阶段以实体拉伸为基础操作，通过多基准面定位完成主体轮廓的搭建，针对缸头盖表面的安装孔位，采用草图阵列配合异形切除的方式逐一实现，精准还原了不同孔径的螺栓过孔、油气通道孔、传感器安装位的位置精度与尺寸公差，所有孔位的同轴度、孔间距均匹配发动机缸头的装配要求，避免后续装配出现干涉问题。针对缸头盖的加强筋结构，采用筋特征命令结合拔模角度设置完成建模，筋条的厚度、过渡圆角完全参照原厂零部件的力学设计逻辑，既保证了缸头盖的结构强度，也还原了原厂部件的轻量化设计思路，避免不必要的材料冗余。在细节处理上，对缸头盖侧边的管接头结构采用扫描特征完成管路通道的建模，接头处的卡扣定位槽、密封面的平整度都做了精细化处理，密封配合面预留了合理的平面度公差区域，还原了实际部件的密封设计要求；所有边角位置都添加了与实物一致的过渡圆角，避免应力集中的设计缺陷，完全符合金属压铸件的工艺设计规范。材质渲染阶段，为模型赋予了压铸铝合金的材质属性，调整了金属粗糙度、反光度参数，还原了原厂缸头盖经表面处理后的哑光金属质感，对安装孔的内壁、密封配合面做了差异化的材质表现，区分出机加工面与压铸毛坯面的视觉差异。整体模型完整还原了缸头盖作为发动机上部密封组件的全部结构特征，既可以作为摩托车维修、改装的结构参考，也可用于发动机装配教学、逆向设计学习的参考案例，模型的结构拆分逻辑清晰，所有特征均可编辑，能够支持后续的工程图导出、结构仿真分析、3D打印验证等拓展应用。
