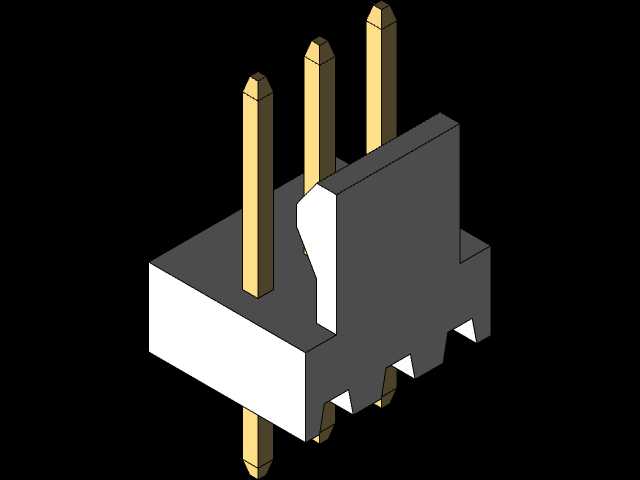

单排3针2.54mm间距PCB直插公座连接器

这款直插式板端公连接器，是电子电路互连场景中应用极为广泛的基础元器件，主要承担印刷电路板之间、电路板与外围功能模块之间的电流与信号传输作用，常见于消费电子、工业控制板卡、嵌入式开发装置、小型家电控制板等各类需要板级电路互连的场景，能够在有限的板上空间内实现稳定的多通路电气连接，是板级电路组装环节不可或缺的基础连接部件。从功能特性来看，该连接器为单排3通路设计，采用公端插针结构，插针为导电性能优异的金属材质，表面做了适配焊接的镀层处理，既能够保障插合时的接触可靠性，降低接触电阻带来的信号损耗与发热问题，也能在波峰焊、手工焊等组装工序中具备良好的焊锡浸润性，避免虚焊、假焊等组装缺陷。绝缘体部分采用耐高温、绝缘性能稳定的工程塑料材质，既可以将每根插针做可靠的电气隔离，避免相邻针脚之间出现短路风险，也能够耐受焊接过程中的高温冲击，不会出现壳体变形、针位偏移的问题。在设计思路上，这款连接器严格遵循2.54mm的标准针距规范，这一针距是行业内通用的板间连接标准尺寸，能够与同规格的母座排针、杜邦线接头实现完美适配互换，无需额外做定制化的适配调整，大幅降低了电路设计阶段的选型难度与组装阶段的物料匹配成本。结构上采用直插式设计，插针贯穿绝缘体后伸出等长的焊接引脚，能够直接插入印刷电路板上对应位置的金属化过孔，焊接后与电路板形成牢固的机械连接与可靠的电气连接，插针的插拔端做了导向倒角处理，能够在与母座对插时起到引导作用，避免插针歪斜、顶弯的问题，同时绝缘体上设置了防呆结构，能够防止反插导致的线路接反故障，提升组装与使用过程中的容错率。从安装边界来看，这款连接器的针距为2.54mm，3针结构的横向总安装宽度为2个标准间距尺寸，纵向安装深度适配常规板厚的焊接需求，插针伸出焊接面的长度符合通用波峰焊工艺的引脚长度要求，在电路板做封装设计时，只需按照标准2.54mm间距单排3针的封装尺寸绘制焊盘与安装孔位即可完成适配，不需要预留额外的避让空间，能够有效节省板上的安装面积，适配高密度布板的设计需求。在实际使用过程中，这类连接器既可以用于板间的永久性焊接连接，也可以搭配对应的母座实现可拆式的连接，方便后期的模块调试、维护与更换，稳定的接触性能能够保障小电流信号与低功率供电的可靠传输，在常规的室内工作环境下具备足够长的使用寿命，不会因为长期使用出现接触氧化、连接松动的问题。
