工业视觉检测相机可调式安装支架

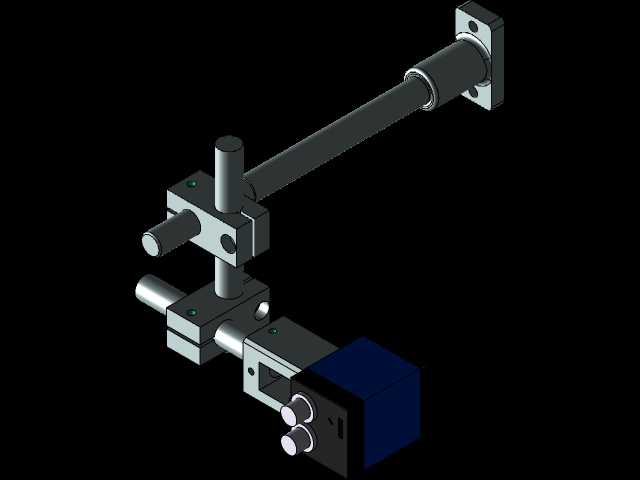

这款可调式工业相机安装支架，主要面向自动化生产线上的视觉检测工位设计，适配各类工业面阵相机的安装固定需求，常见应用场景涵盖电子元器件外观缺陷检测、包装行业喷码识别校验、机械加工零件尺寸测量、流水线产品错漏装排查等工业视觉作业环节，能够为检测相机提供稳定且灵活的固定支撑，保障视觉采集环节的精度与稳定性。从实际用途来看，该支架可实现相机在空间范围内的多维度位置调整，满足不同检测距离、不同拍摄角度的作业要求，无需重新打孔安装即可快速适配产线换型后的检测需求，大幅降低视觉工位的调试周期与改造成本。在功能特性上，支架采用十字交叉轴锁紧结构，横向与纵向的光轴均可通过锁紧块实现无级滑动调整，既可以沿垂直立柱调整相机的安装高度，适配不同高度的被测工件与输送线体，也可以沿横向支杆调整相机的水平伸出距离，同时支杆自身可绕轴向转动，配合锁紧结构的微调能力，能够精准匹配相机的对焦距离与拍摄视场要求，底座采用带安装孔的方形法兰结构，可直接固定在型材机架、设备台面或者输送线侧边，安装后整体结构刚性充足，能够有效规避产线运行带来的振动干扰，避免相机拍摄画面出现虚焦、偏移问题。从设计思路层面，这款支架优先考虑了工业现场的调试便利性与长期运行稳定性，整体采用模块化的拼接结构，各个锁紧部件均采用快拧式锁紧设计，调试人员无需复杂工具即可完成位置调整与锁紧固定，结构上没有冗余的复杂部件，既降低了生产制造成本，也减少了长期使用过程中的故障点，所有与相机连接的部位都预留了通用安装孔位，可适配绝大多数主流工业相机的安装尺寸，无需额外加工转接板。在外形尺寸与安装边界上，垂直立柱的有效调节行程可覆盖常规视觉检测工位0.1-0.5米的高度调整需求，横向支杆的伸出长度可满足0.3米范围内的水平位置调整，整体安装底座的固定孔位间距适配工业铝型材的通用槽距，安装时不需要对现有设备台面做特殊改造，支架整体占用空间紧凑，不会与产线上的其他工装、运动部件产生干涉，既可以单台使用完成单工位的定点检测，也可以多台组合使用，完成工件多面、多角度的同步视觉采集作业，适配不同节拍、不同检测要求的自动化生产线使用需求。
