皮带传动式工业离心通风机结构设计

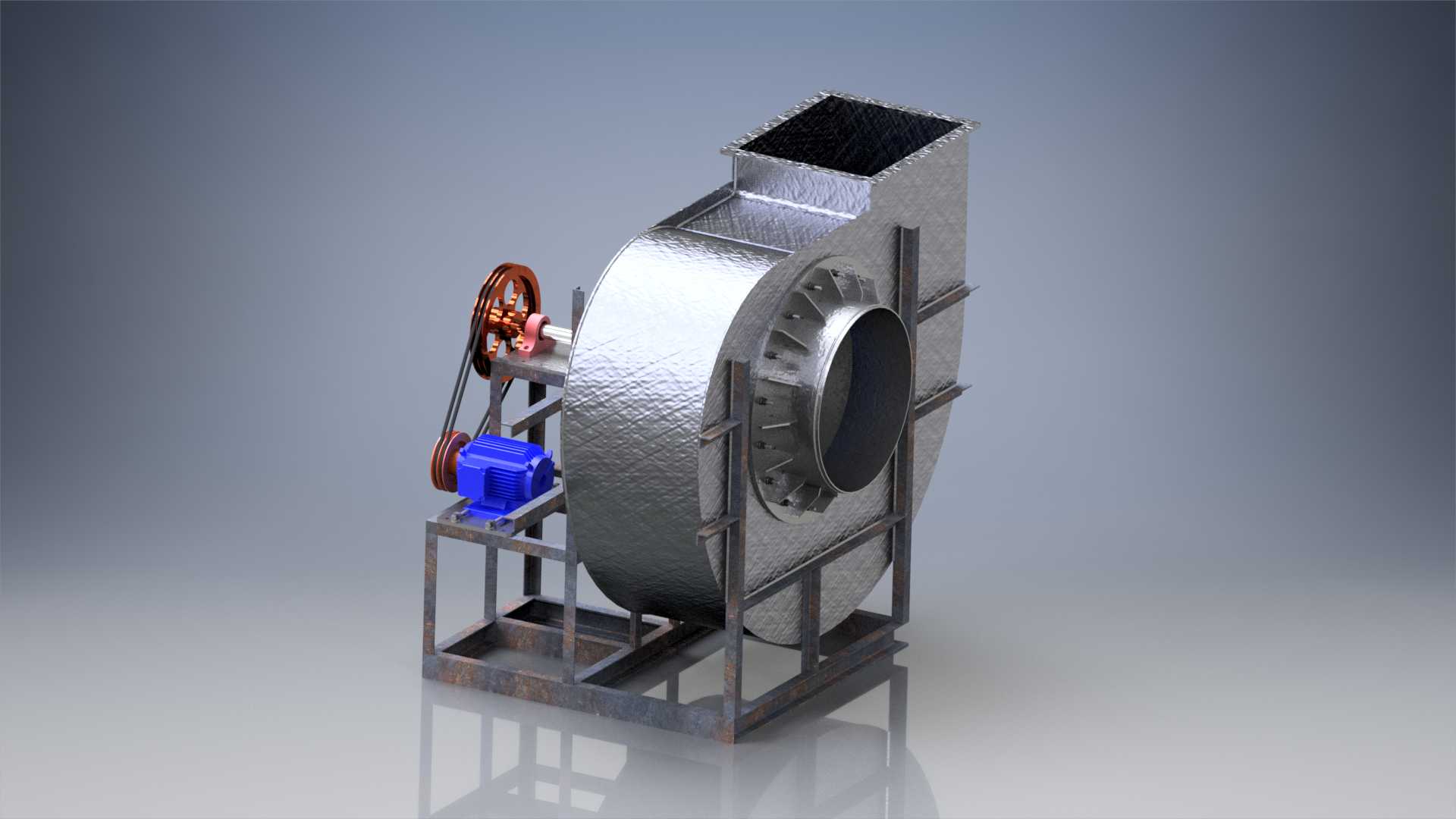

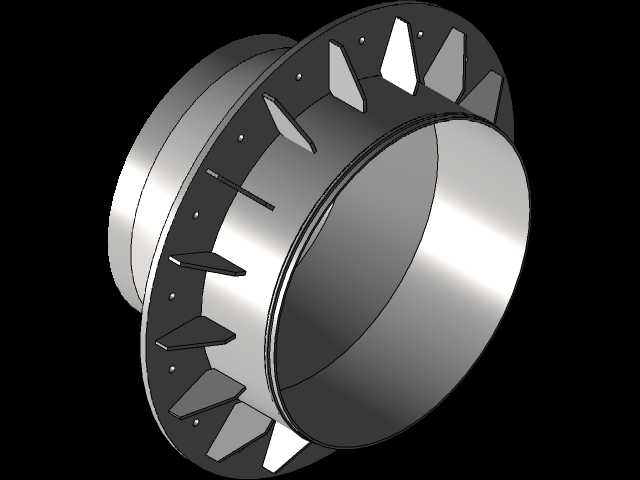

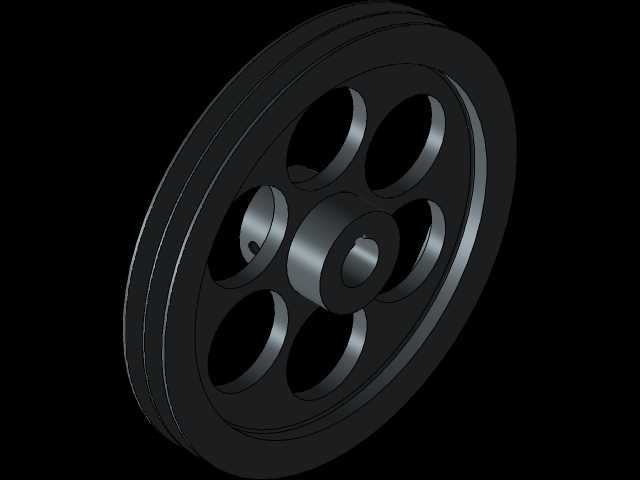

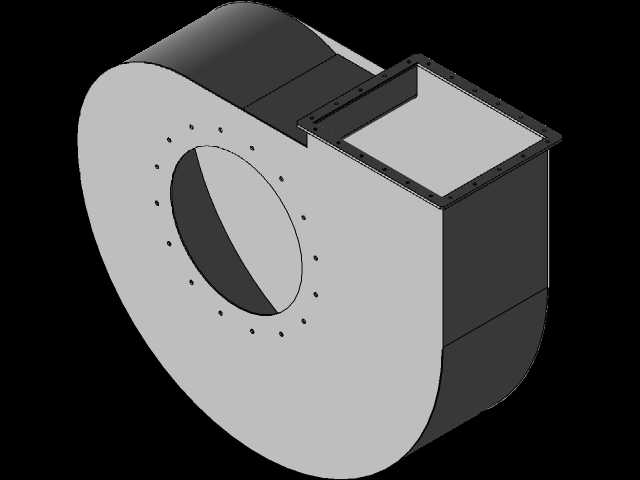

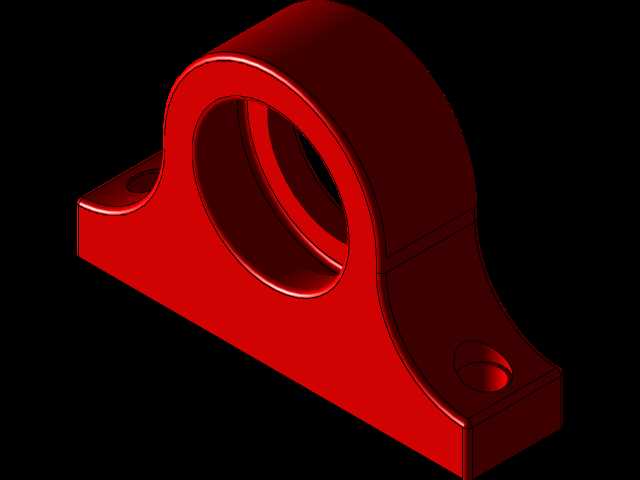

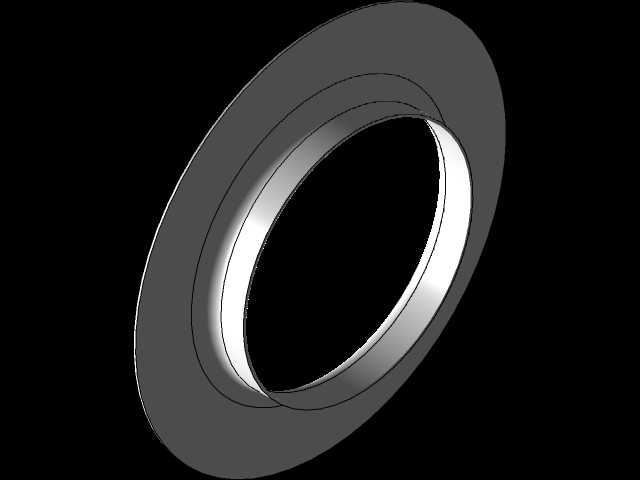

这款皮带传动式离心工业通风机，主要面向工业生产场景中的通风换气、烟气输送、粉尘排风、工艺送风等作业需求，可广泛应用于工厂车间通风排尘、工业锅炉引风、涂装车间废气排出、粮食仓储通风换气、冶金厂房烟气输送等场景，是工业通风系统中承担气流输送核心功能的关键设备，能够为生产空间提供稳定的风压与风量，保障作业环境空气流通，同时可配合除尘、废气处理系统完成含尘气流、有害气体的输送作业。从功能特性来看，该设备采用离心式叶轮结构，运行时叶轮高速旋转带动气流进入蜗壳流道，通过离心力作用将气流动能转化为压力能，能够输出较高的风压，适配长距离管道送风、高阻力排风系统的使用需求；传动结构采用皮带轮减速传动方案，电机与风机主体分体安装在型钢焊接机架上，既可以通过皮带轮配比灵活调整叶轮转速，匹配不同工况下的风量风压需求，也能避免电机直接接触输送的高温、含尘气流，延长电机使用寿命，同时皮带传动具备一定的缓冲减震能力，可降低设备运行时的振动传递，提升运行稳定性。在设计思路上，这款风机的蜗壳采用加厚金属板材焊接成型，蜗壳型线按照气流流动轨迹优化设计，能够减少气流在蜗壳内部的涡流损失，提升风机运行效率；进风口采用收敛式流线型结构，可引导气流均匀顺畅进入叶轮，降低进气阻力；叶轮采用多叶片后向式结构设计，叶片与轮毂、轮盘之间采用加强焊接结构，保障叶轮高速旋转时的结构强度，同时后向叶片具备运行效率高、噪声低、不易积尘的特点，适配含尘气流的输送场景；机架采用型钢焊接成框架式结构，底部预留安装固定孔位，既为风机主体、电机、传动部件提供稳定的支撑，也方便设备在混凝土基础、钢架平台上的安装固定，机架上的电机安装位置设置了调节滑轨，可方便调整皮带张紧度，降低后期维护难度。从安装边界与尺寸适配来看，该设备的出风口采用方形法兰接口，可直接与方形通风管道对接，接口尺寸匹配常规工业通风管道的通用规格，无需额外制作异形转接件；进风口为圆形敞口结构，可根据使用需求加装防护网、软连接或者进风管道；设备整体重心落在机架底部框架范围内，安装时只需保障基础平面水平，固定地脚螺栓即可完成安装，设备侧面预留了皮带轮防护罩的安装位置，运行时加装防护罩可避免传动部件外露引发安全隐患；设备的检修空间主要集中在皮带传动侧与轴承位置，安装时需在对应侧面预留足够的操作空间，方便后期更换皮带、加注润滑脂、检查叶轮磨损情况等维护作业。整体结构设计兼顾了运行效率、结构强度与维护便利性，能够适配多数常规工业通风场景的使用需求。
