电力传输线路电晕环压铸成型模具设计

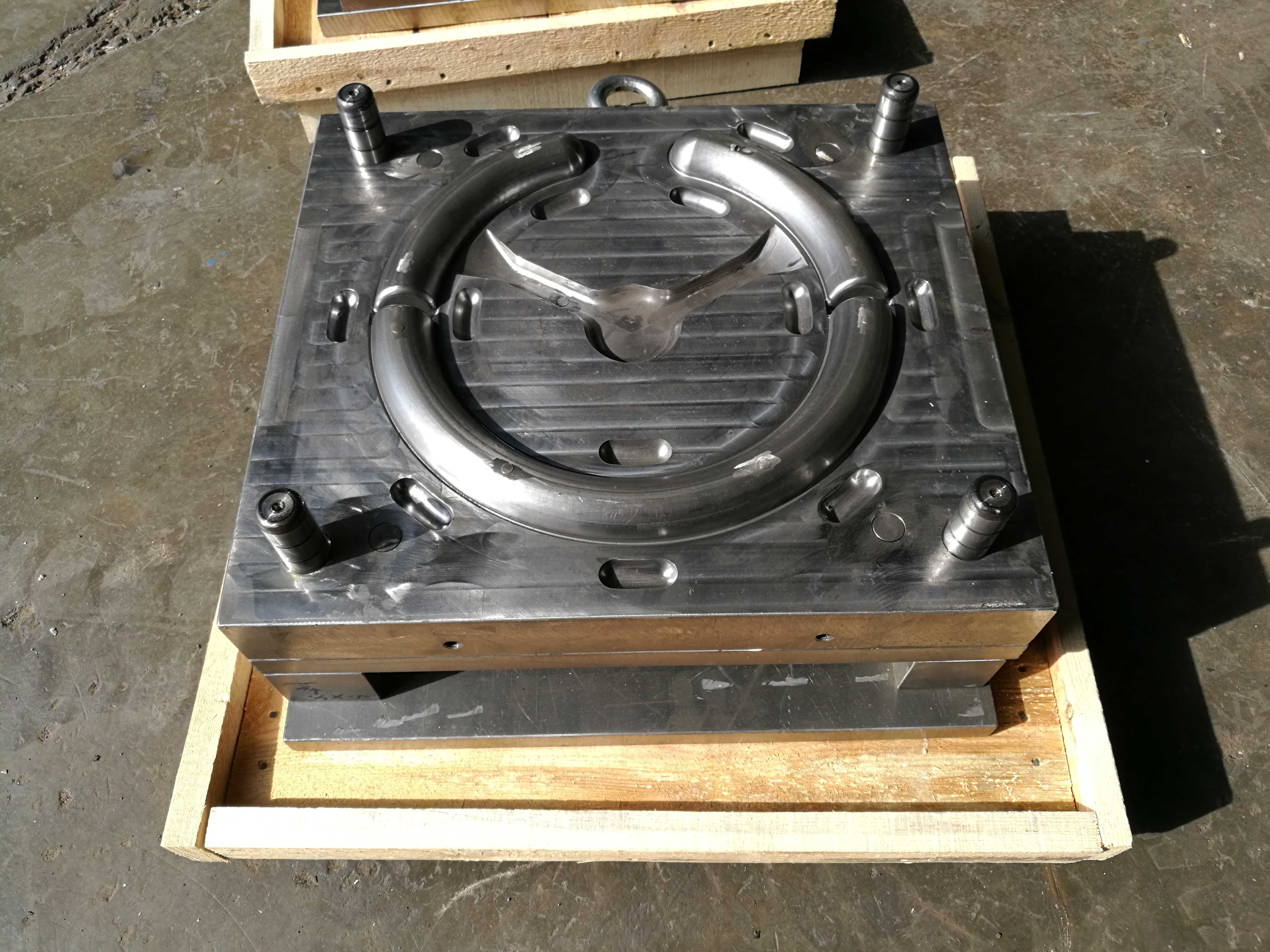

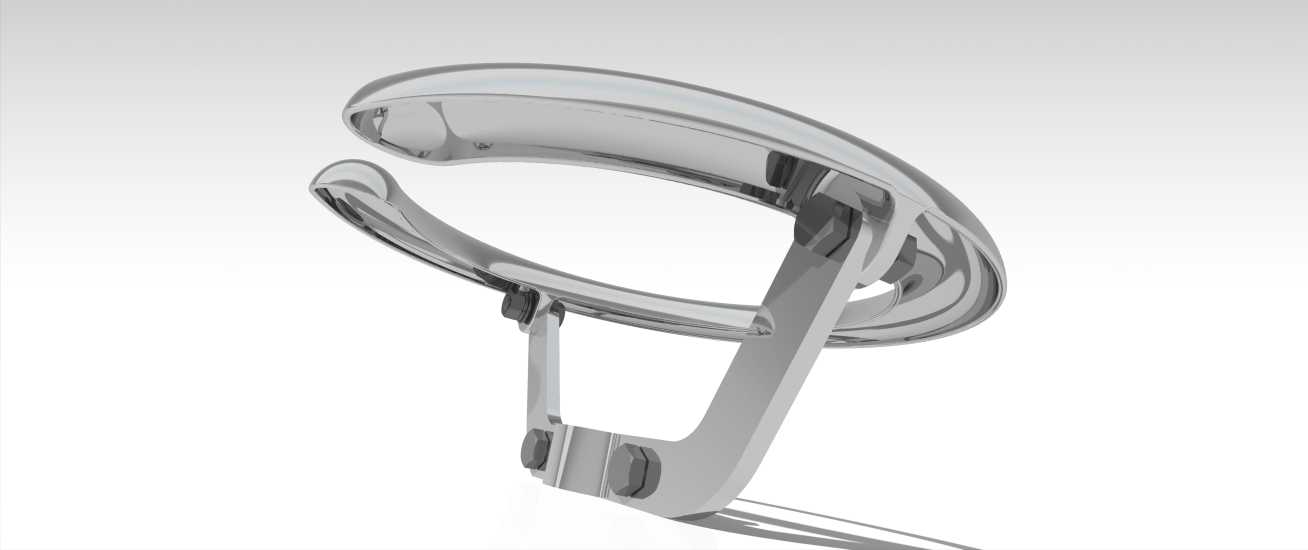

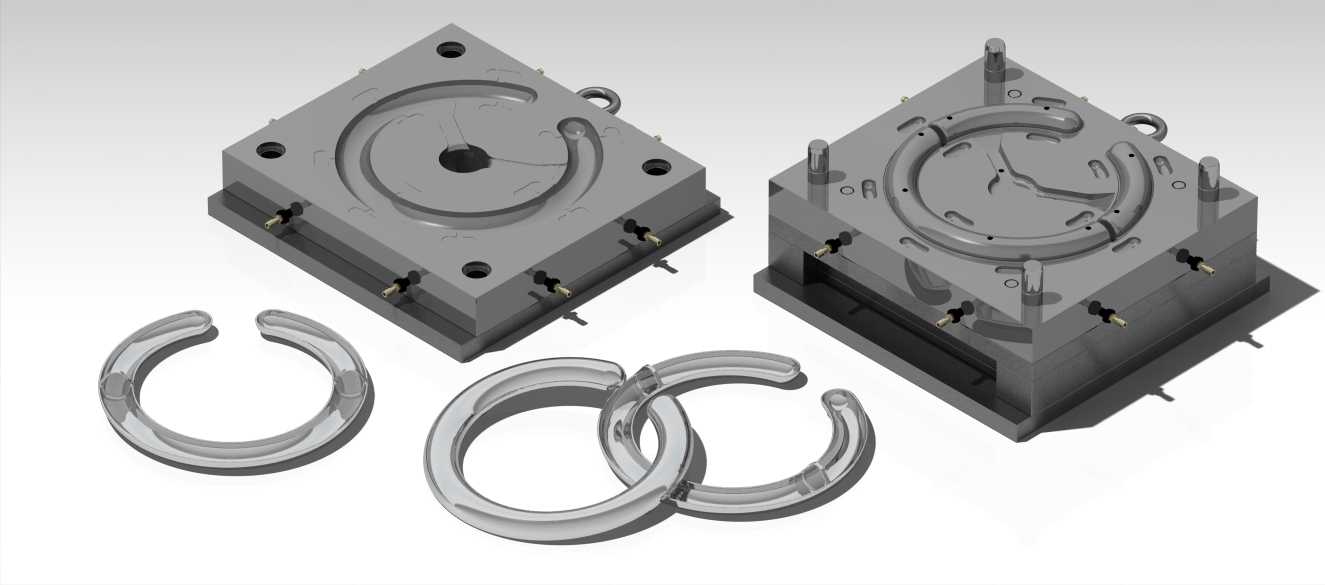

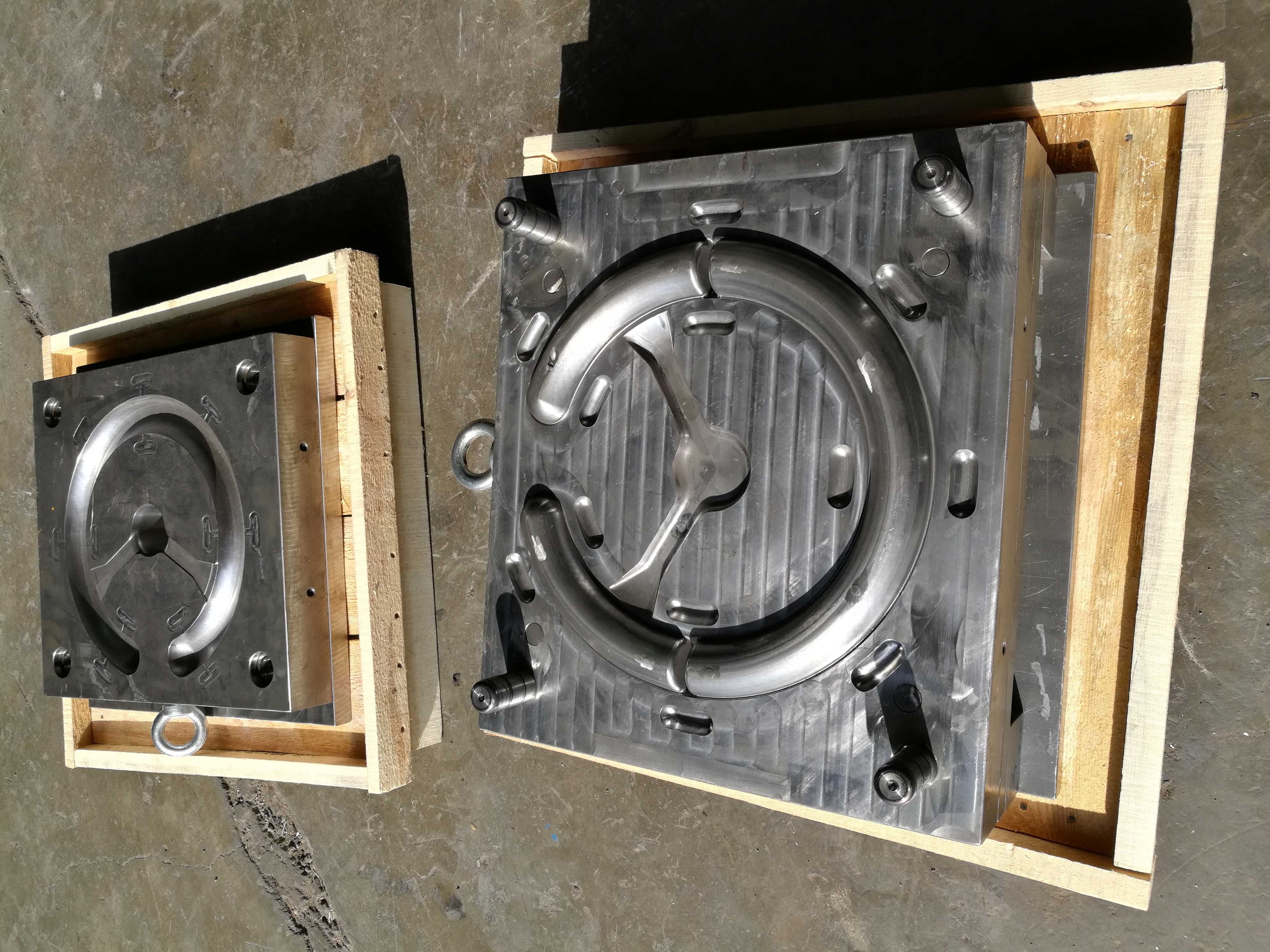

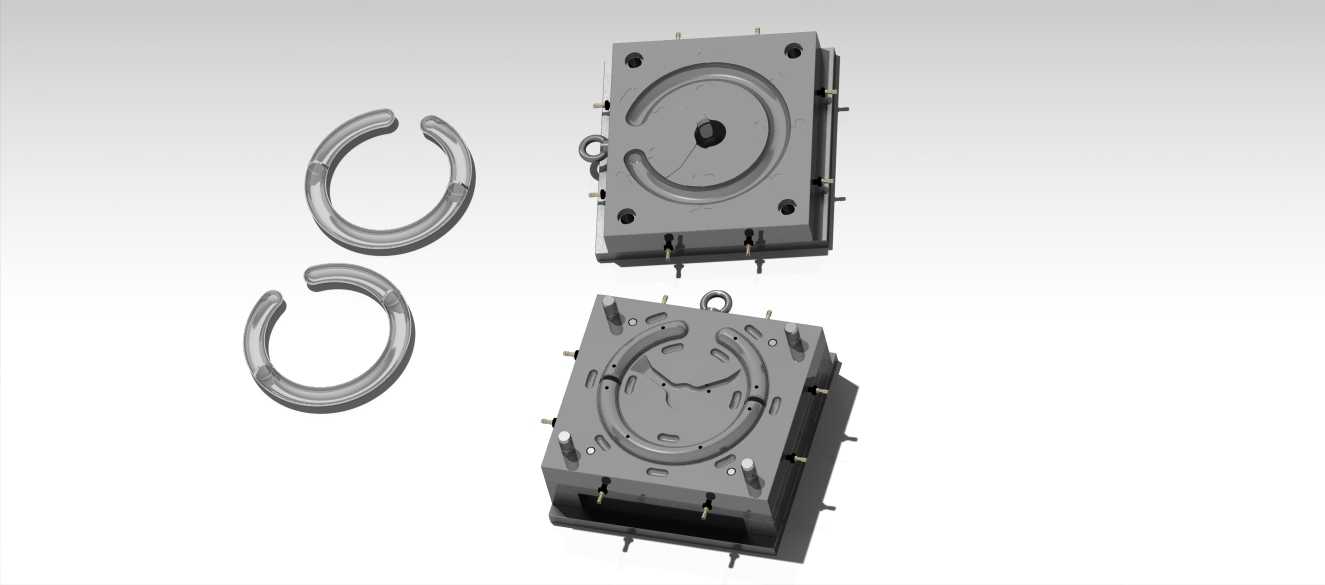

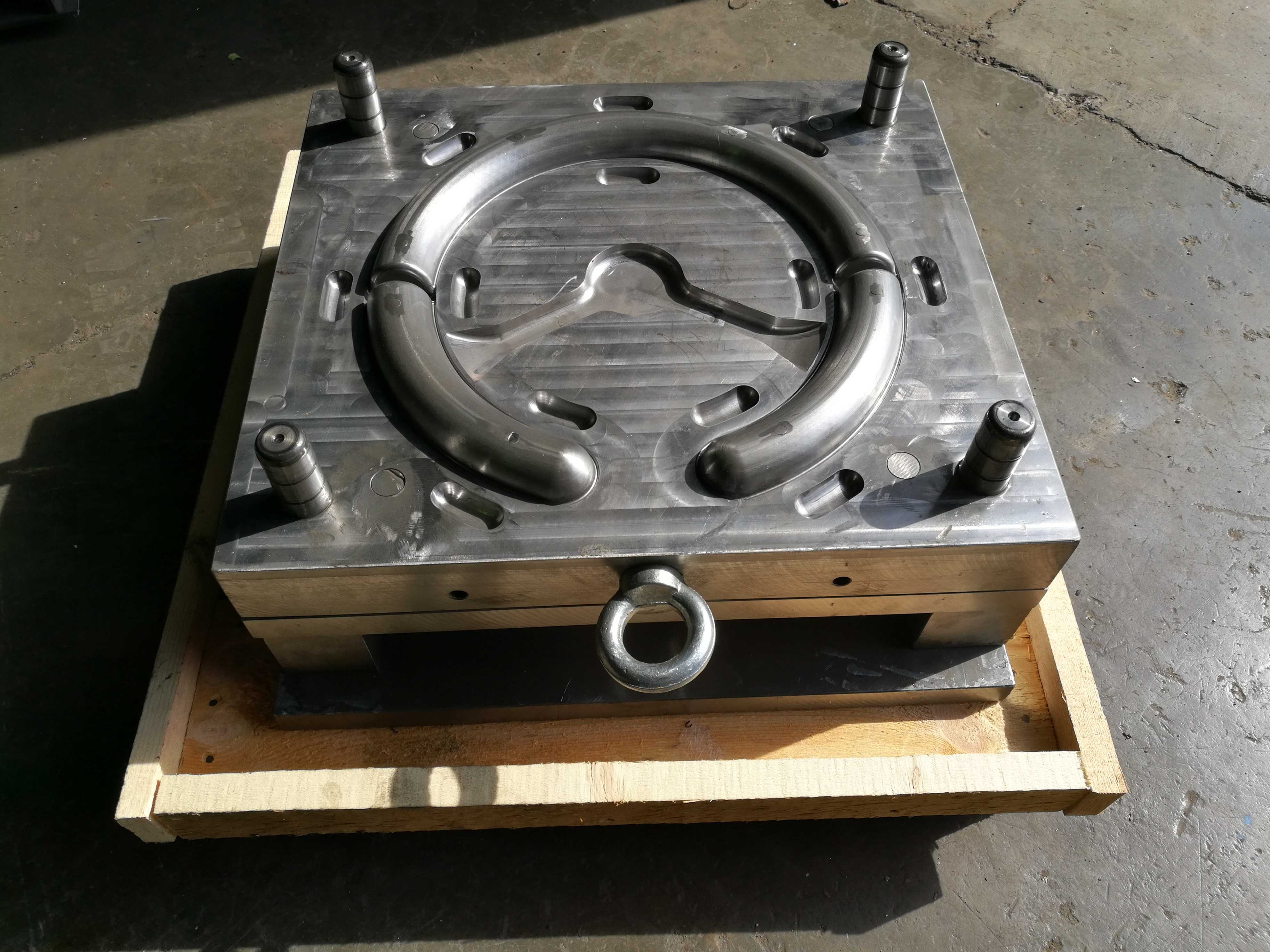

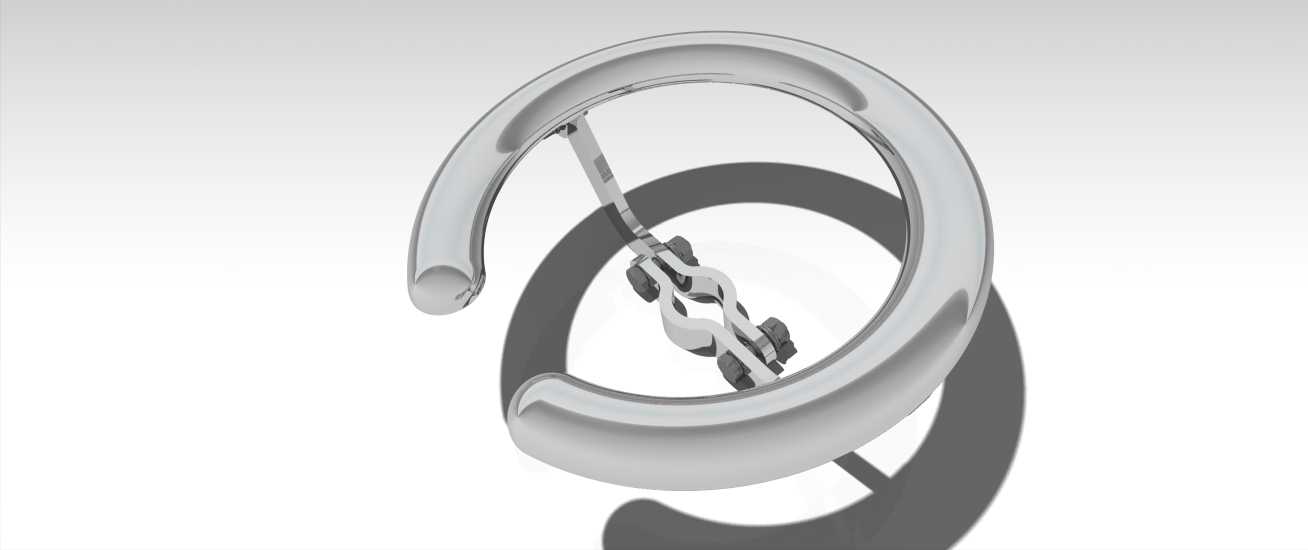

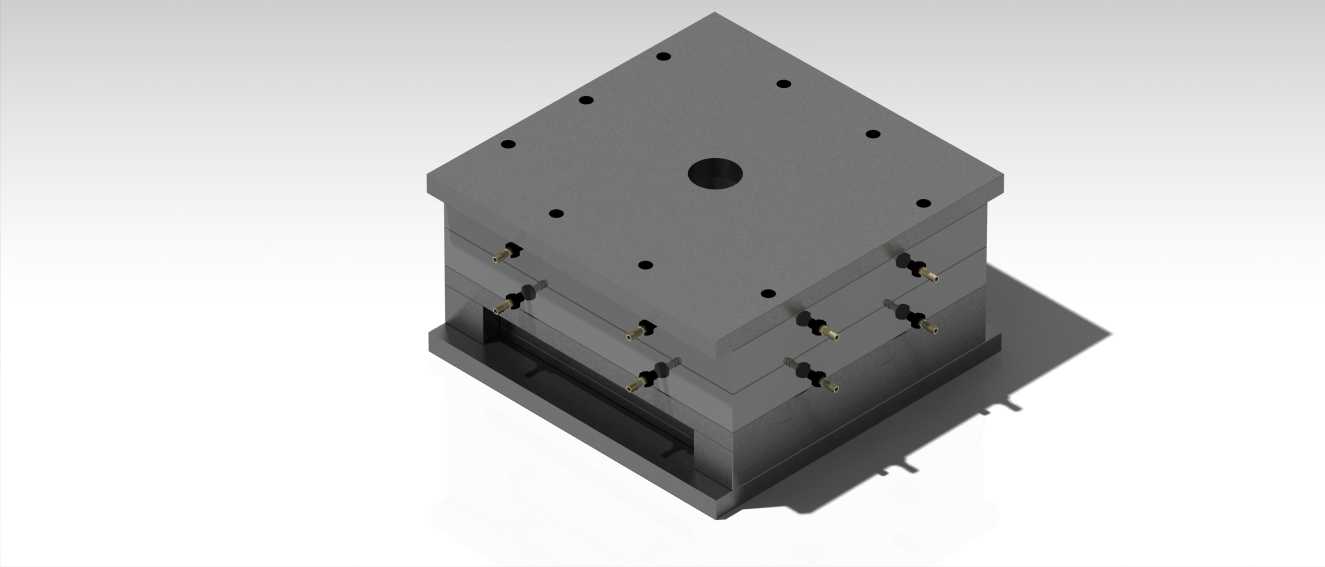

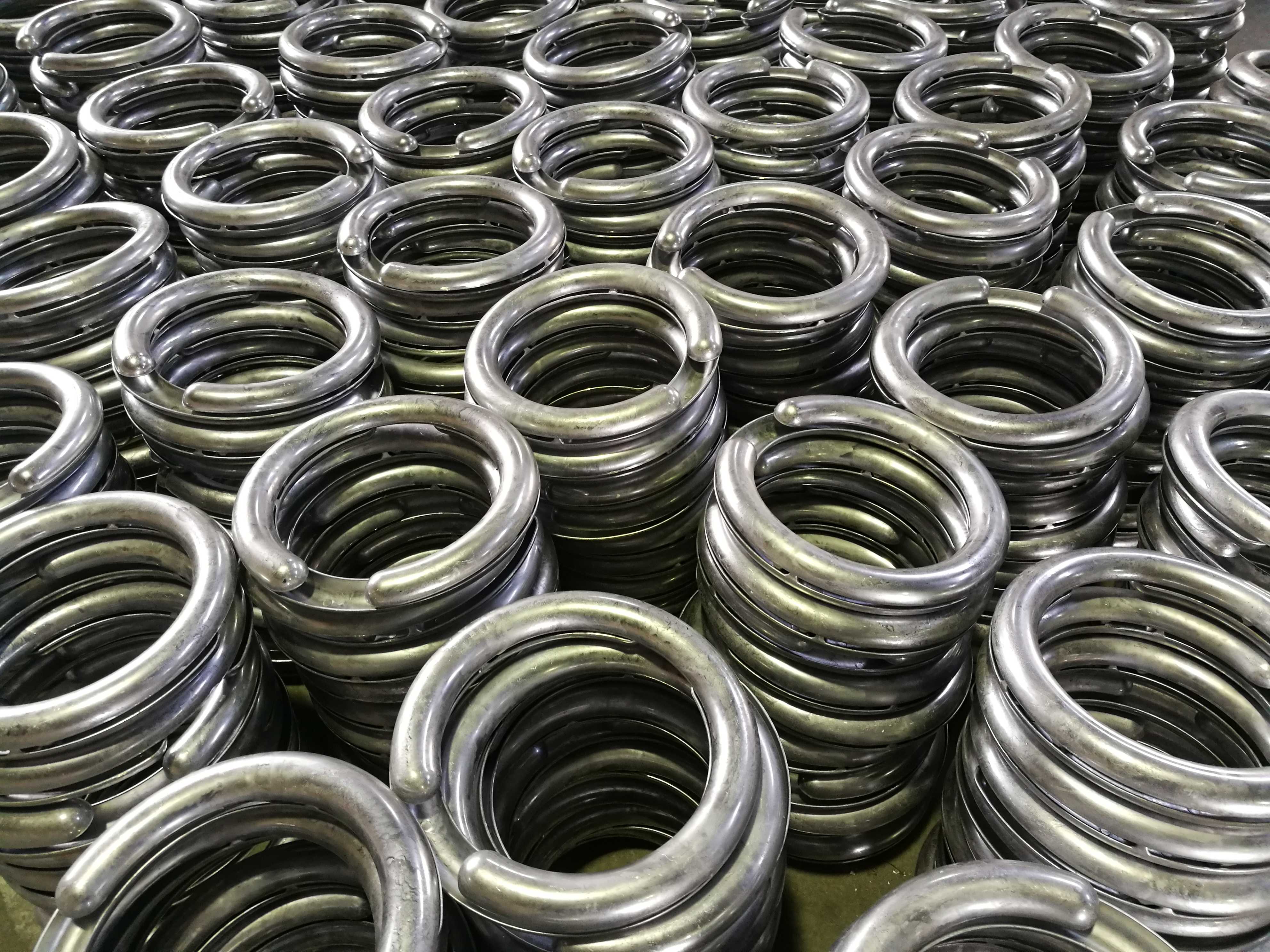

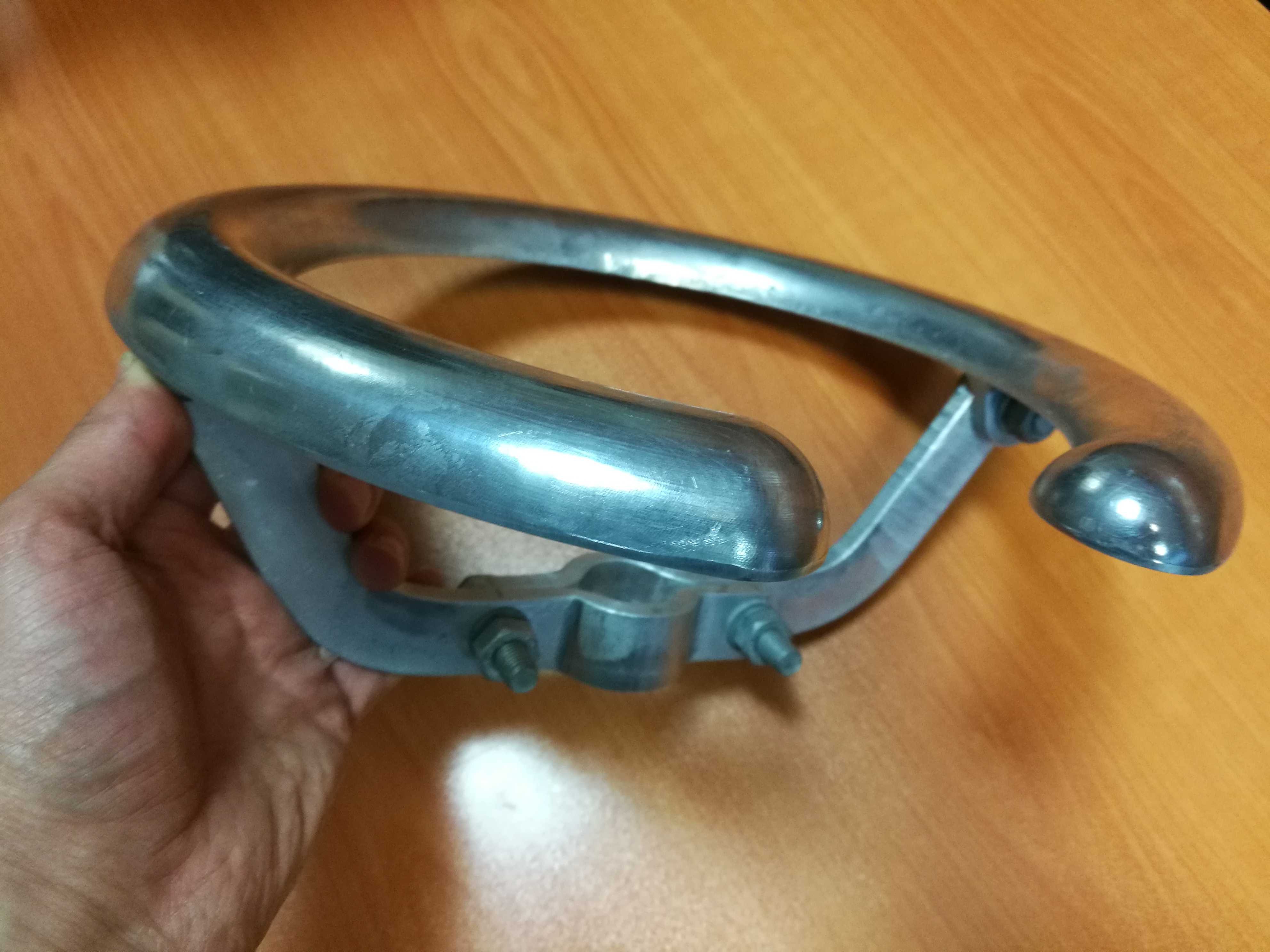

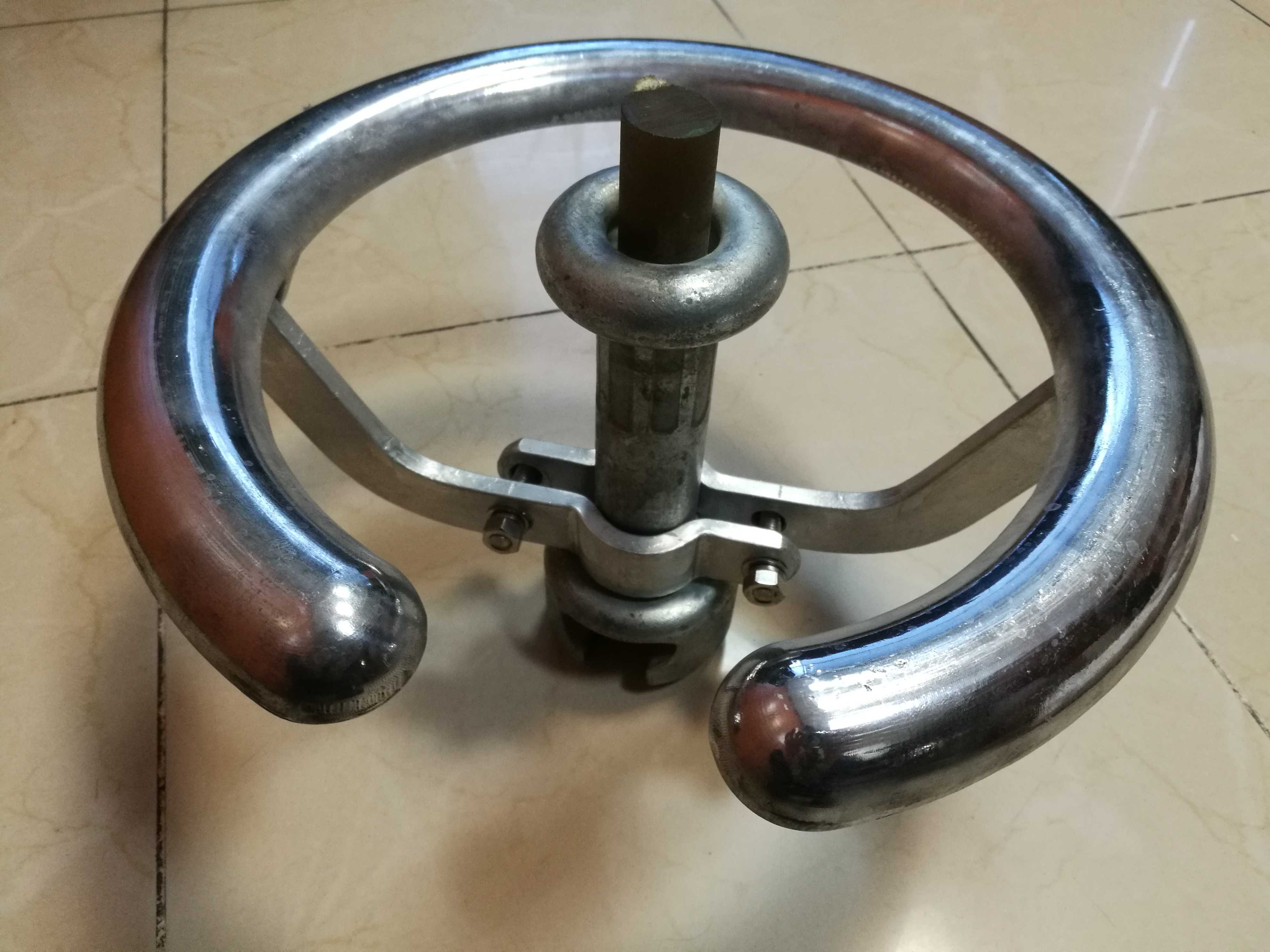

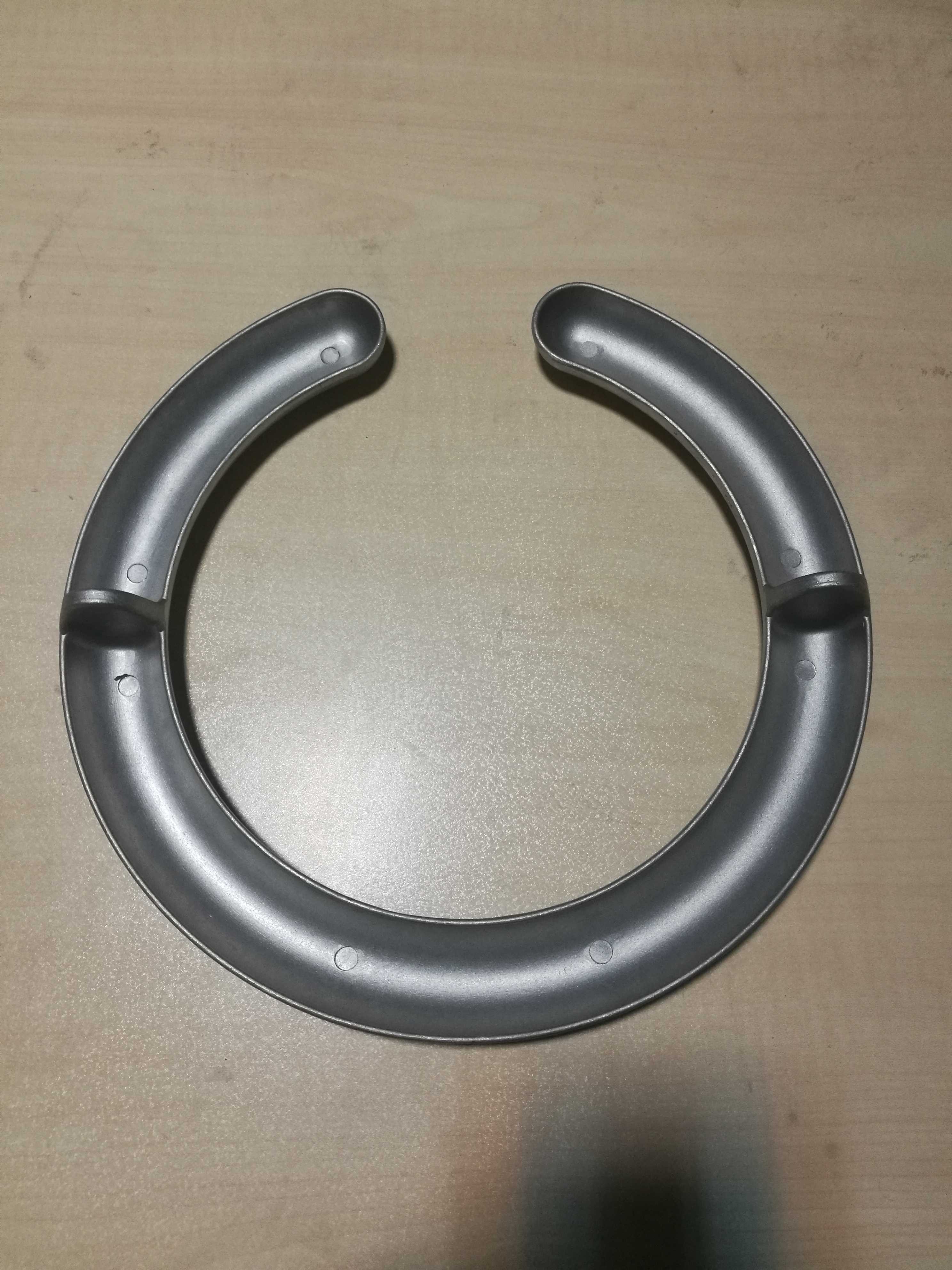

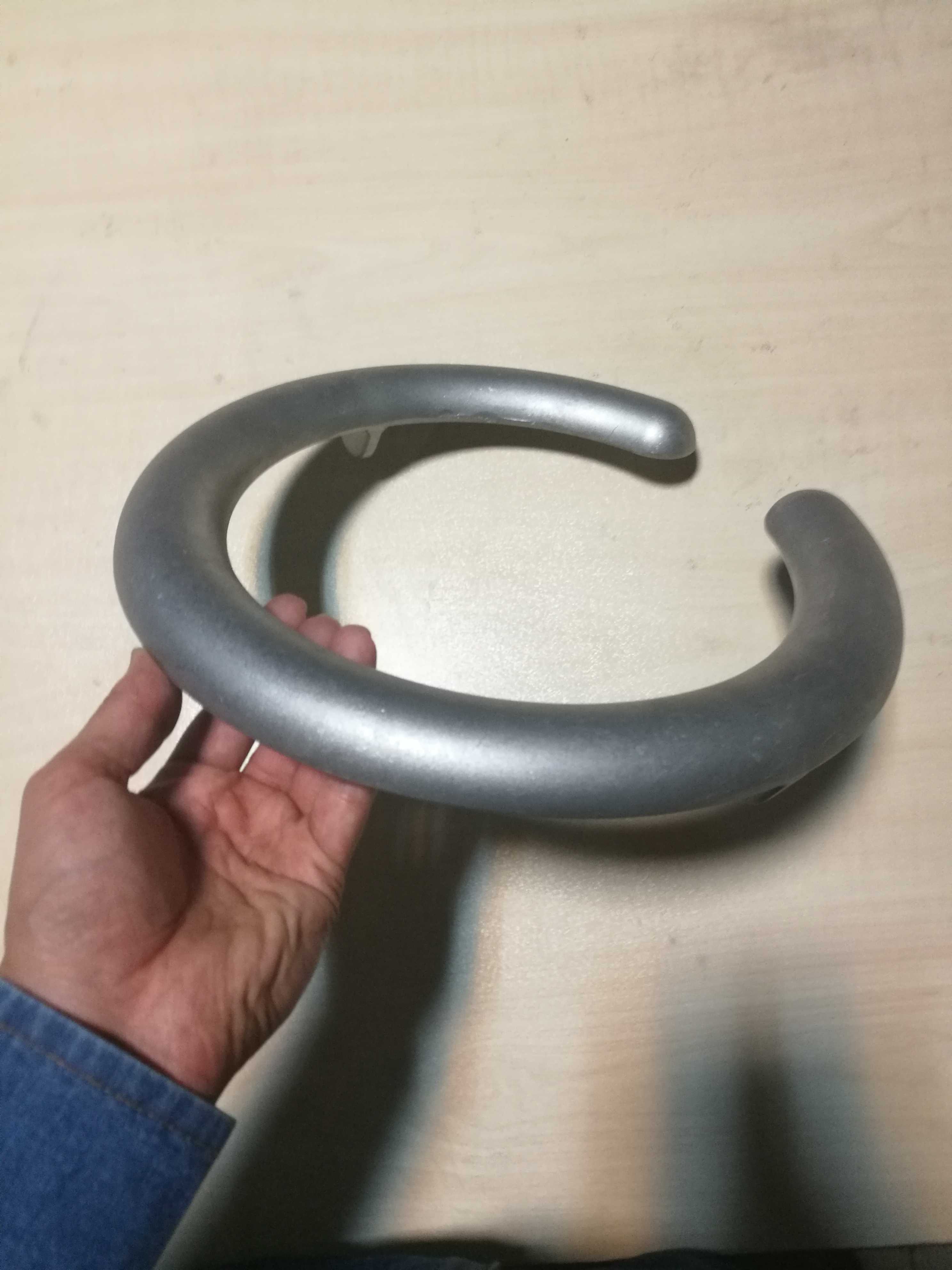

这套压铸成型模具面向电力传输线路的配套零件生产需求，核心用于加工高压输电场景下的电晕环部件，这类部件是高压输电线路绝缘组件的关键配套件，安装在电气绝缘体端部位置，核心作用是均匀高压端的电场分布，减少线路运行过程中的电晕放电现象，降低输电过程中的电能损耗，同时避免电晕带来的电磁干扰、绝缘件老化加速等问题，保障长距离电力传输的稳定性与绝缘组件的使用寿命。模具整体采用模架一体化的方正结构设计，上下模合模后形成完整的C型环形型腔，精准对应电晕环的开口环形产品形态，分型面沿电晕环的中心对称平面设置，确保开模时产品能够顺利脱模，不会出现型腔卡滞、产品拉伤的问题。模具的浇注系统沿环形型腔的周向均匀布置进料点，保证压铸过程中熔融金属能够平稳填充整个环形型腔，避免出现填充不足、冷隔、气孔等压铸缺陷，保障成型后电晕环的结构致密性，满足户外高压环境下的长期使用强度要求。模具的导向结构采用四角布置的导柱导套组件，合模时能够精准定位上下模的相对位置，避免合模错位导致的产品壁厚不均、飞边过大等问题，降低后续机加工的余量需求。模具侧面设置的抽芯结构对应电晕环的局部异形结构，开模时先完成侧向抽芯动作，再完成主分型面的开模，最后通过顶出机构将成型后的电晕环平稳顶出，整个动作逻辑顺畅，适配常规压铸机的安装接口，能够直接搭载在对应吨位的冷室压铸机上完成批量生产。成型后的电晕环为开口C型环形结构，截面为均匀的圆弧过渡形态，表面光滑无明显凸起毛刺，安装时能够直接卡接固定在绝缘端子的对应位置，不需要额外做大量的外形修整，环形的结构设计能够让端部电场均匀扩散，避免局部电场强度过高引发的电晕放电，适配不同电压等级的输电线路绝缘组件安装需求，安装边界与常规高压绝缘端子的配合尺寸完全匹配，能够直接替换同规格的传统电晕环部件，不需要对原有绝缘结构做额外改造。整套模具的冷却水道沿型腔周边均匀布置，能够在压铸过程中快速带走型腔内的热量，让熔融金属快速冷却定型，缩短单件产品的成型周期，提升批量生产的效率，同时均匀的冷却能够减少产品的内应力，避免成型后出现变形问题，保障电晕环的尺寸精度与形位公差符合设计要求，满足户外长期使用的结构稳定性需求。
