英制尺寸电机鼓风机集成结构设计

　　这套集成式动力风送单元，常被配套在小型工业除尘工位、物料风送管路、设备散热风道系统中，作为核心的气流发生部件使用，区别于分体式的电机与风机对接结构，它将电机输出端与风机蜗壳直接做了集成式安装设计，省去了额外的联轴器对接、同轴度调校的工序，在小功率风送场景下能大幅压缩安装占用空间，降低现场装配的调试难度。从实际使用场景来看，这类集成结构多适配1000Pa以下风压、每小时数百立方米风量的低压送风需求，常见于小型生产线的工位吹屑、电子设备柜的强制通风散热、小型除尘设备的负压引风环节，因为整体集成度高，不需要额外搭建电机安装支架与风机对接平台，在紧凑型设备的内部布局中优势明显，很多小型自动化设备的内置散热系统都会优先选用这类集成结构，避免分体部件带来的装配公差累积问题。

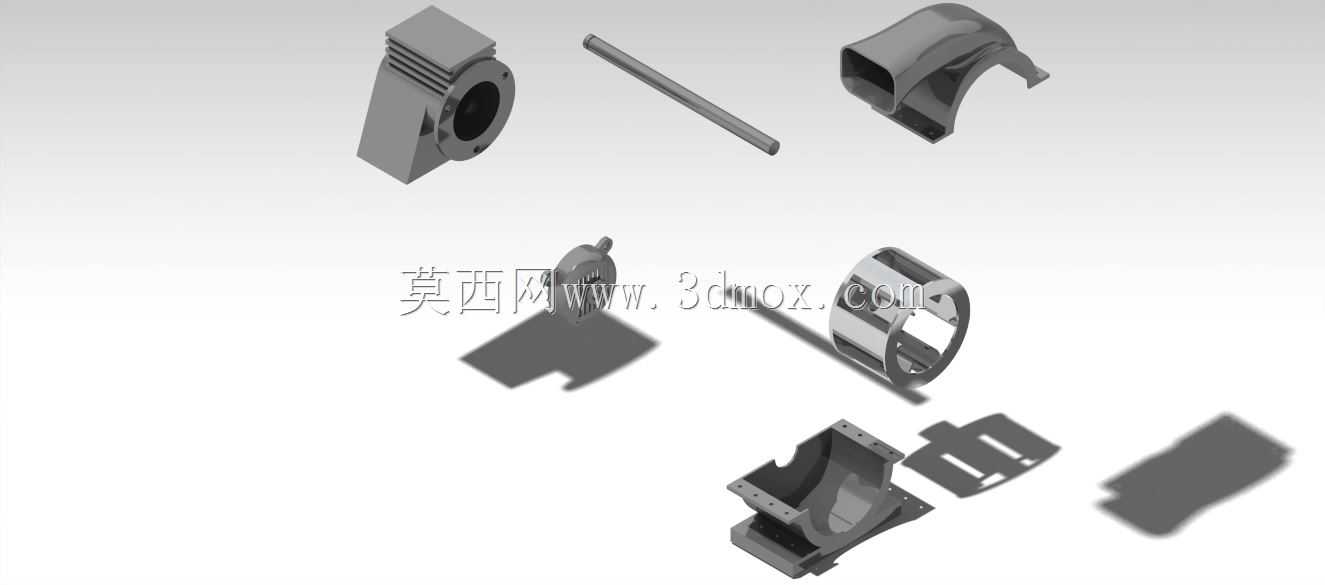

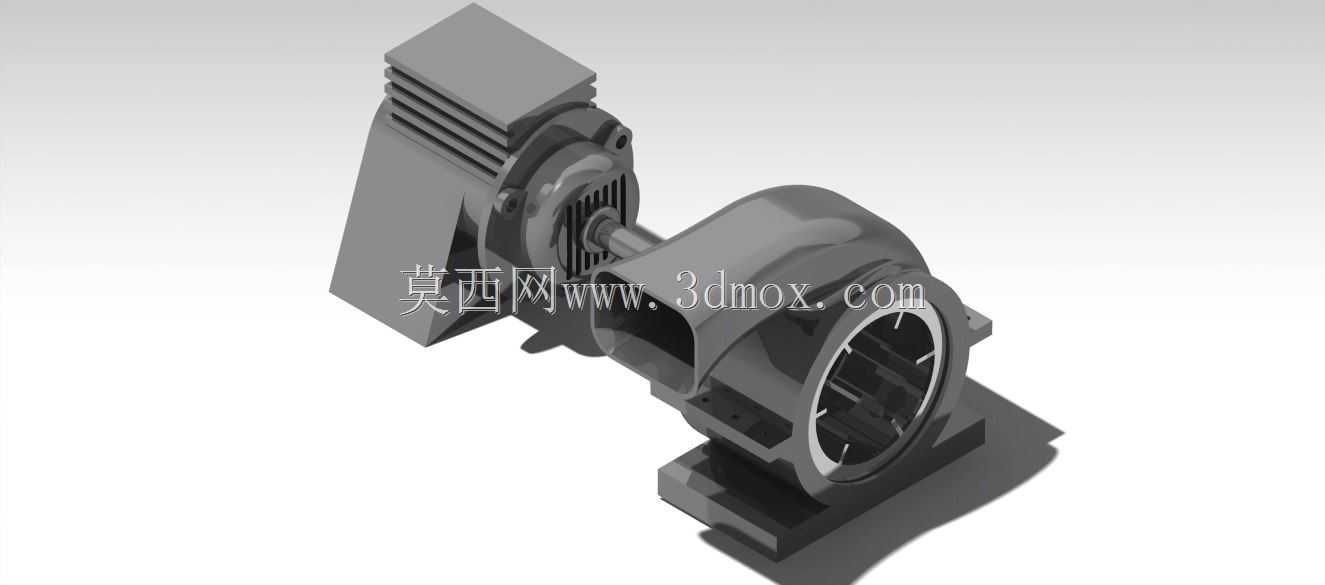

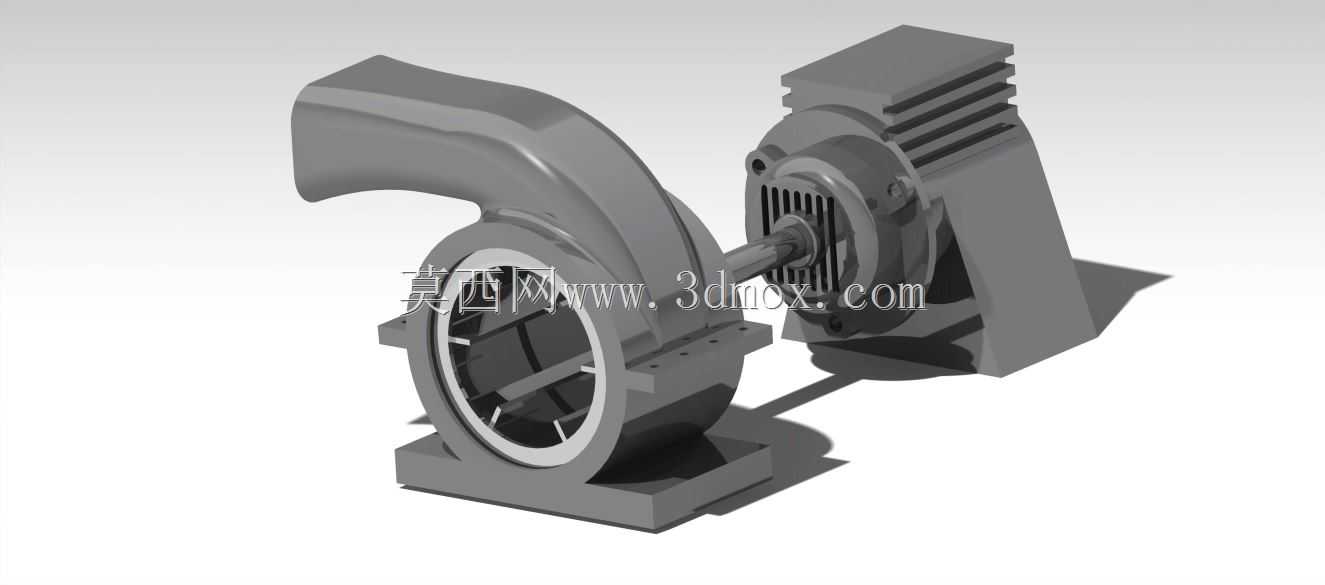

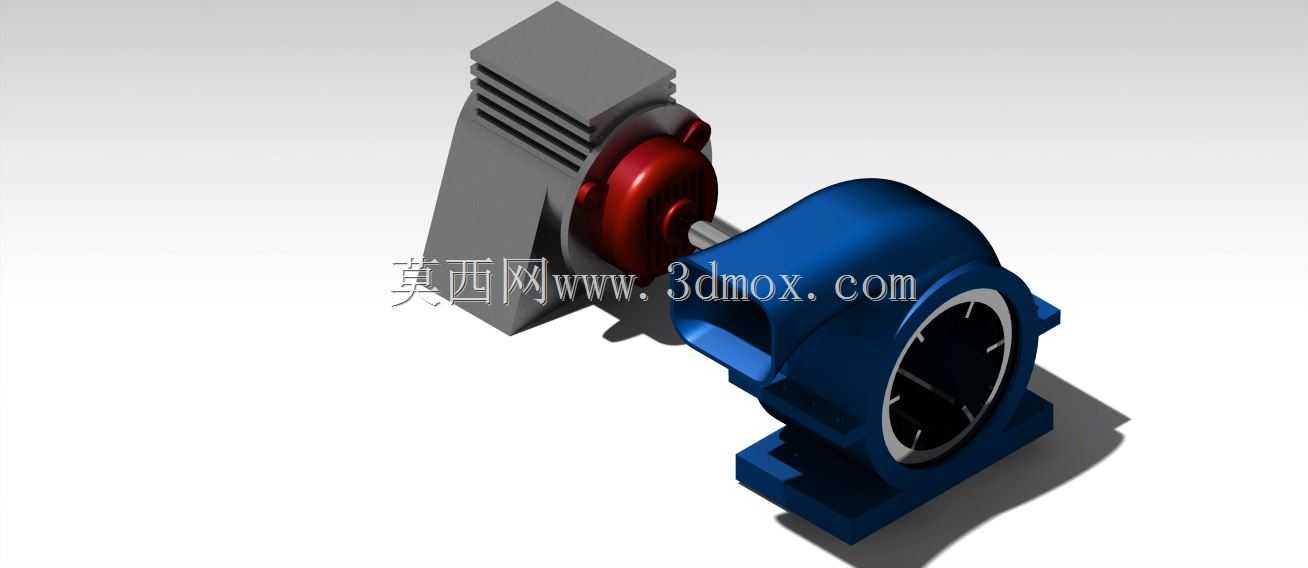

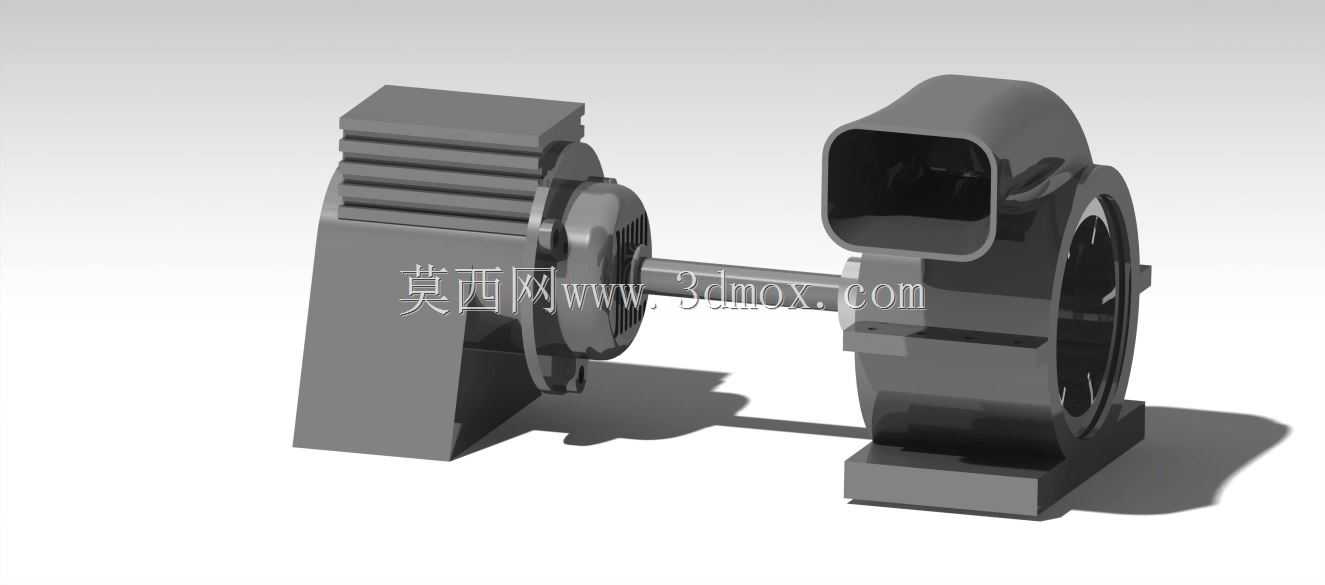

　　从结构设计逻辑来看，上部的电机壳体采用多段实体特征构建，散热筋沿电机轴向平行排布，筋条高度与间距匹配小功率电机连续运行的散热需求，不需要额外加装散热风扇即可满足额定工况下的温升控制要求，电机端盖与蜗壳连接位置做了止口定位结构，保证电机输出轴与风机叶轮的同轴度控制在0.1mm以内，避免运行过程中出现叶轮擦碰蜗壳、异常振动的问题。下部的风机蜗壳采用类螺旋形流道设计，流道截面从叶轮圆周位置向出风口逐步扩大，能够将叶轮旋转产生的动压逐步转化为静压，降低出风口的气流紊流损失，蜗壳底部带有一体化的安装支座，支座上预留的安装孔位可直接与设备机架做螺栓固定，不需要额外焊接转接支架，安装面的平面度公差控制在0.2mm以内，保证装配后整机的运行稳定性。

　　建模过程中需要注意，整套结构的长度单位采用英制标注，所有安装孔位、配合止口、轴伸尺寸都遵循英制机械设计标准，在对接其他英制规格的设备部件时不需要做尺寸转换，适配出口类工业设备的设计选型需求。电机部分的壳体壁厚按照英制标准的铸件壁厚要求设置，过渡圆角匹配铸件拔模斜度，可直接用于铸件开模的结构参考；蜗壳部分的内壁曲面做了光滑过渡处理，没有突兀的棱角结构，能减少气流在流道内的阻力损失，叶轮与蜗壳内壁的间隙控制在合理范围，既避免运行过程中的擦碰风险，又能减少间隙漏风带来的效率损失。

　　从安装边界来看，整机的轴向长度、径向宽度都做了紧凑型优化，电机尾部的接线盒位置预留了足够的接线操作空间，不会因为贴近设备内壁导致接线操作困难；出风口的法兰尺寸匹配常规的英制通风管道规格，可直接对接标准风管不需要做转接法兰设计；底部安装支座的孔位间距遵循通用的小功率风机安装尺寸规范，可直接替换同规格的分体式电机风机组合，不需要改动原有设备的安装孔位，在旧设备的部件替换场景中也能直接适配。

　　设计时需要额外关注的是，电机输出轴与叶轮的配合采用过盈配合加键传动的结构，能够传递额定功率下的扭矩，避免启动瞬间叶轮与轴出现相对滑动；电机端盖与蜗壳的连接面做了密封槽设计，可嵌入密封胶条防止负压运行时外部空气从连接缝隙漏入，影响风机的实际送风效率；整机的重心落在底部安装支座的支撑范围内，运行时的振动幅度控制在标准允许范围内，不需要额外加装减震垫即可满足多数工位的使用要求，如果是对振动要求更高的精密设备场景，可在安装支座与机架之间增加薄型橡胶减震垫进一步降低振动传递。
