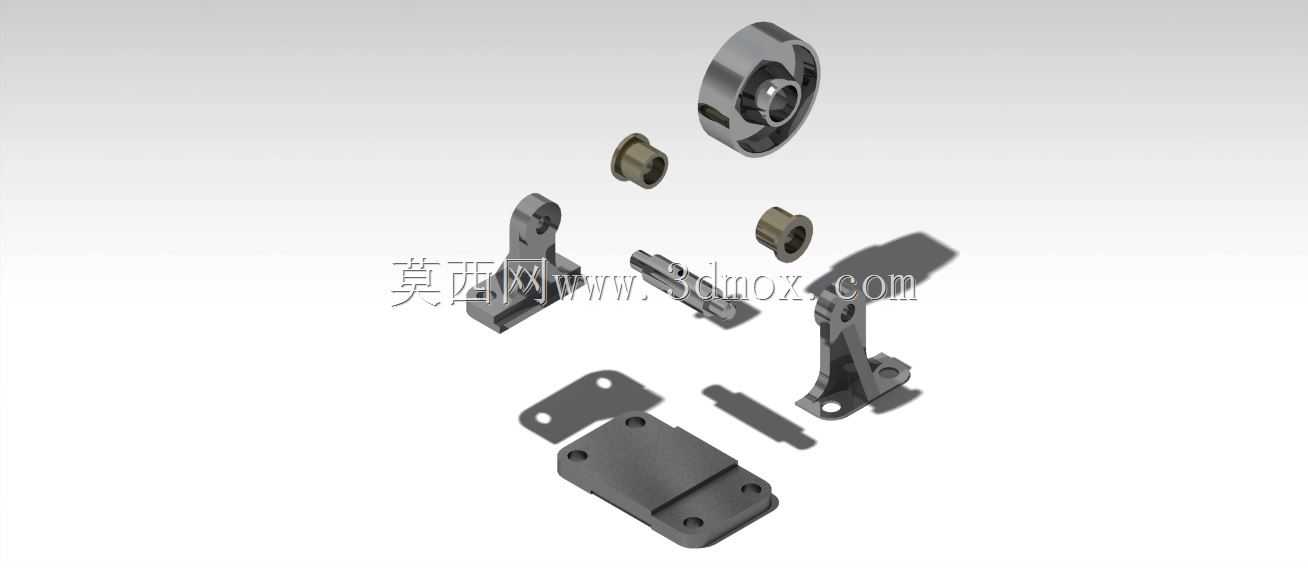

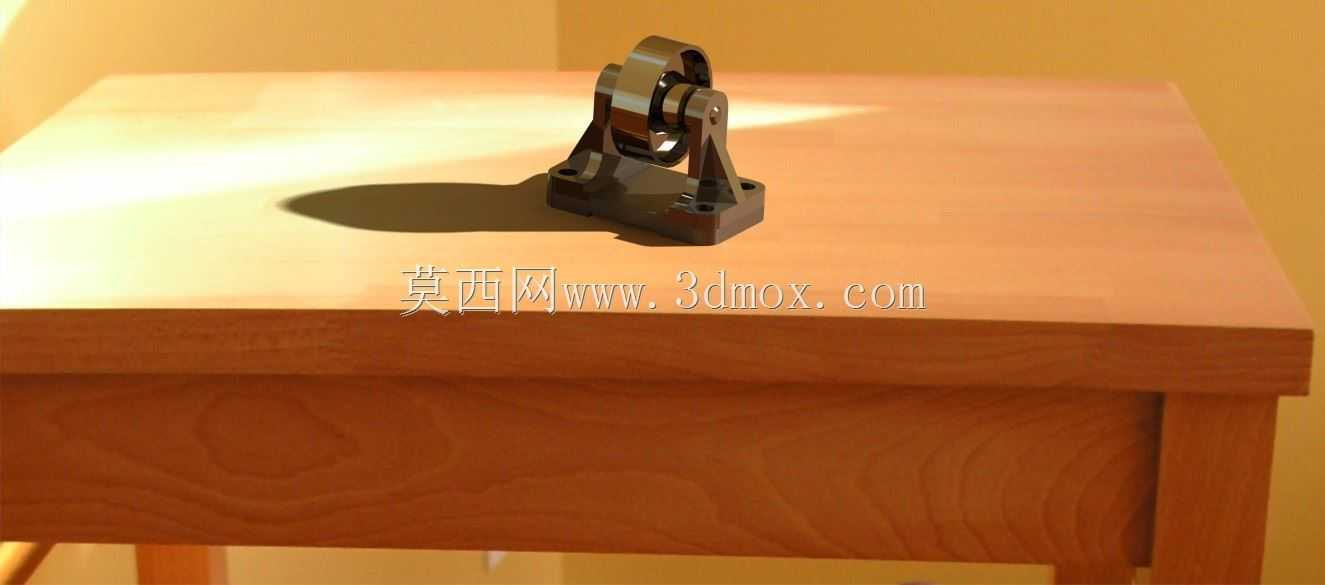

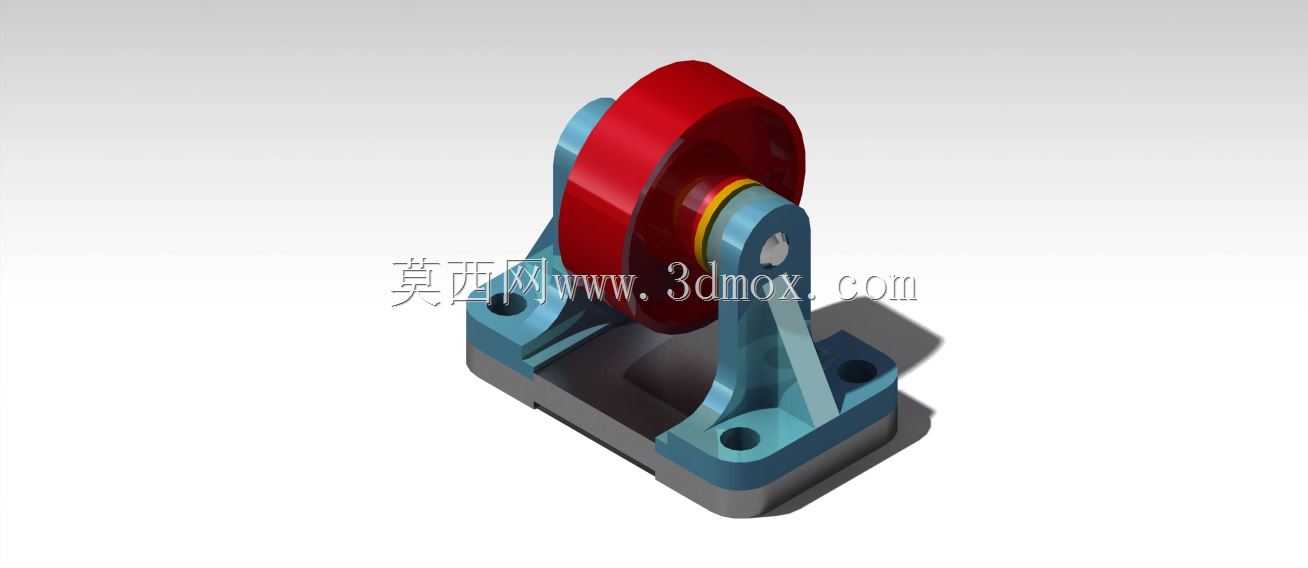

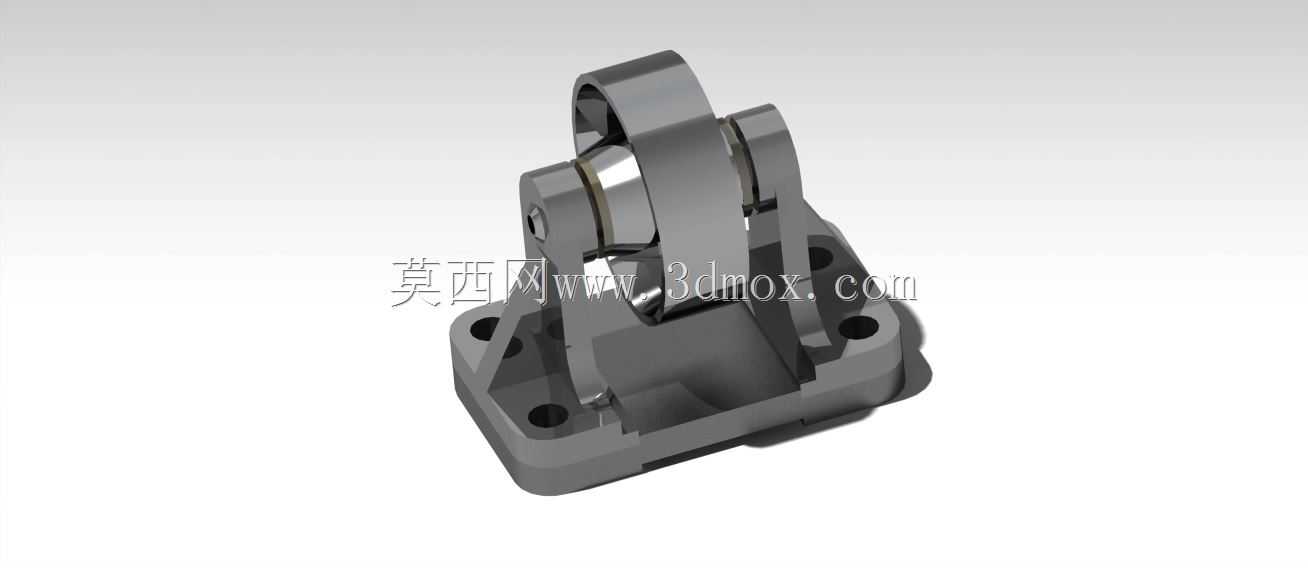

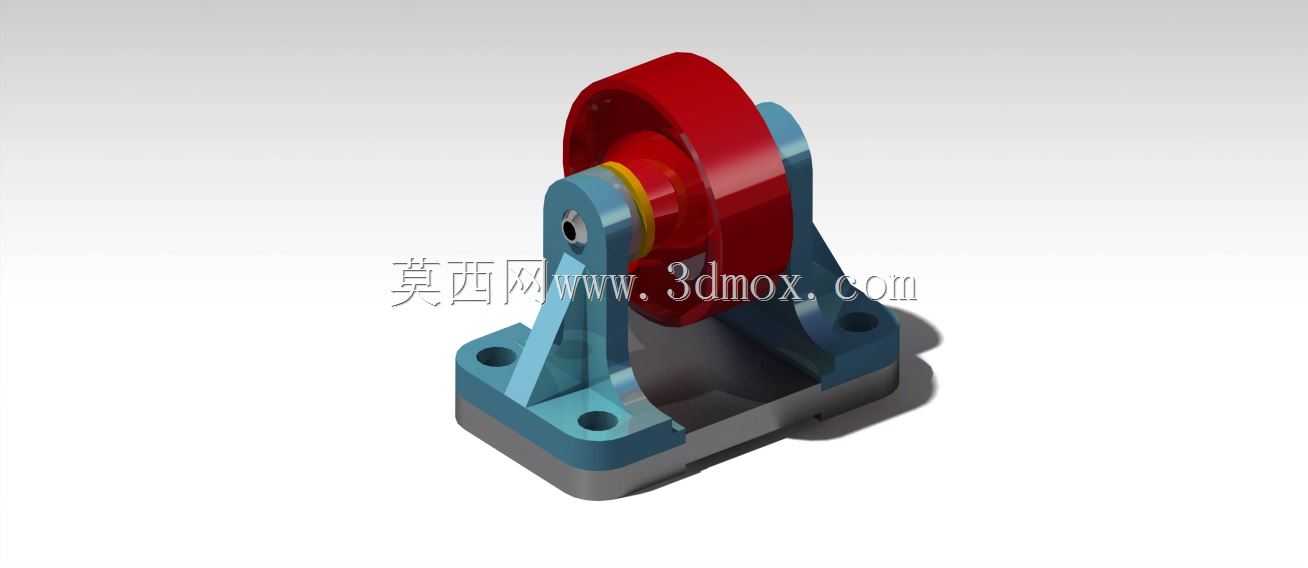

这类带一体式安装支座的滚轮结构,在连续输送设备、物料分拣线、工装夹具导向工位上的应用十分普遍,不同于无支撑的独立滚轮,该结构将滚轮本体、双侧支撑臂、底部安装法兰整合为一个独立组件,现场安装时不需要额外加工配套的支撑座,直接通过法兰上的安装孔完成固定即可,能大幅缩短现场装配的调试周期。从结构功能来看,滚轮本体采用中部内凹的轮面设计,可适配圆柱型导向杆、平型输送带边缘或者轨道的凸缘结构,运行过程中既能承受垂直于安装面的径向载荷,也能抵消部分轴向窜动带来的侧向力,避免滚轮在高速往复运动中出现脱轨、卡滞的问题。双侧支撑臂采用对称式的三角加强结构,从底部安装法兰向上延伸至滚轮转轴的两端,支撑臂与法兰底座的衔接处做了圆弧过渡处理,能有效分散滚轮承载时的应力集中,避免长期交变载荷下支撑臂出现根部断裂的问题,支撑臂上端的转轴安装孔采用同轴度公差严格的通孔设计,装配时转轴穿过滚轮中心的轴承内圈,两端与支撑臂孔位过盈配合,不需要额外的轴向固定件就能保证转轴的定位精度,减少了装配环节的零件数量。设计这类组件时,首先要明确应用场景的载荷边界:如果是用于轻型物料输送的导向工位,滚轮本体可选用工程塑料材质降低运行噪音,支撑臂采用压铸铝合金即可满足强度要求;如果是用于重载冶金输送线、重型工装移位的支撑场景,滚轮本体需要选用淬硬处理的合金钢材质,支撑臂与底座采用整体铸钢后铣削加工,转轴与安装孔的配合精度也要相应提升,同时滚轮内部需要配置密封型深沟球轴承,避免粉尘、切削液进入轴承滚道造成磨损。从安装边界来看,底部安装法兰为矩形结构,四个安装孔分布在法兰的四个角位,孔位间距按照通用工业安装标准设计,可直接适配市面上多数型材机架、设备安装面的预留孔位,不需要现场重新打孔;组件整体的高度控制在常规导向工位的安装空间范围内,滚轮的最高点距离安装法兰底面的高度,匹配多数输送线侧向导板、轨道的安装高度,安装后滚轮轮面与被支撑件的接触位置刚好处于受力中心线上,不会出现偏载磨损的情况。在实际设备运行中,这类滚轮组件除了起到支撑滚动的作用,很多时候还承担着运动导向的功能,比如在自动化生产线的往复移动工装上,成对安装的滚轮组件卡在导轨的两侧,可限制工装的移动自由度,保证工装沿着预定轨迹平稳运行,相比滑动导向结构,滚动摩擦的阻力更小,驱动电机的负载能降低三成以上,同时运行过程中的磨损量更小,日常维护只需要定期补充轴承润滑脂即可,不需要频繁更换易损件。建模过程中需要重点关注几个配合尺寸的公差:滚轮内圈与轴承外圈的配合采用基轴制过渡配合,保证轴承装入后不会出现外圈打滑的问题;转轴与支撑臂安装孔的同轴度公差需要控制在0.02mm以内,避免滚轮转动时出现卡滞、跳动的情况;底部安装法兰的平面度公差要符合通用安装要求,保证组件安装后与安装面完全贴合,不会出现倾斜导致滚轮受力不均。另外支撑臂的厚度设计需要结合额定载荷做有限元校核,在保证强度足够的前提下尽可能减少材料用量,降低组件的整体重量,比如在支撑臂的非受力区域可以做减重槽设计,不会影响结构强度的同时还能节省制造成本。滚轮的轮面粗糙度也需要根据应用场景调整,用于精密导向工位的滚轮轮面需要做精磨处理,粗糙度控制在Ra1.6以下,保证运行过程平稳无振动;用于普通物料输送的滚轮轮面粗糙度可适当放宽,降低加工成本。这类组件的通用性极强,只要安装孔位、载荷参数匹配,就可以直接替换不同设备上的同类型滚轮部件,不需要重新设计定制,能大幅降低设备的维护备件成本。
- 上一篇:分体式便携闪存存储设备结构设计
- 下一篇:双联集成式轴承安装座结构设计
- 全部评论(0)
- 模板大小: 6.01 MB
- 售价:5金币
- 下载次数: 63
- 系统要求: CATIA,CATIA,Rendering,CATIA,CATIA,CATIA,CATIA
- 软件分类: 通用机械零部件
