华硕平板欧规USB电源充电器结构设计

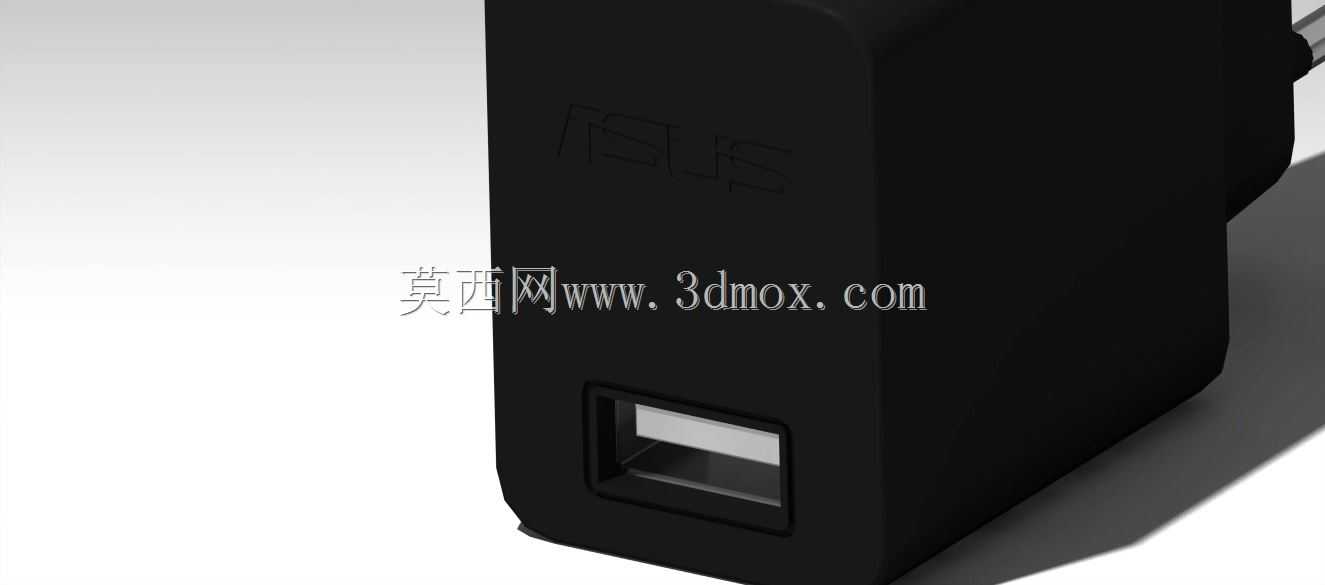

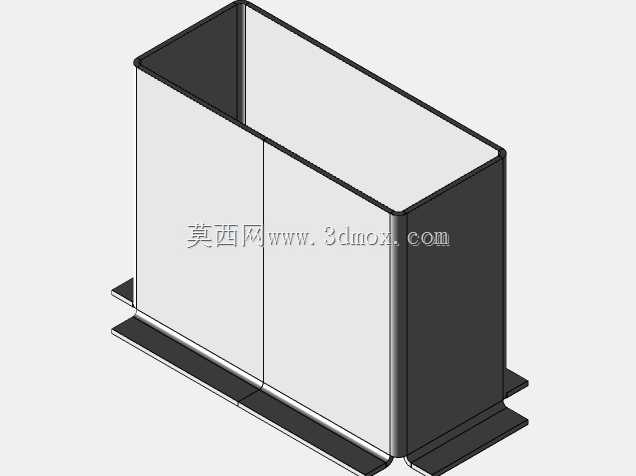

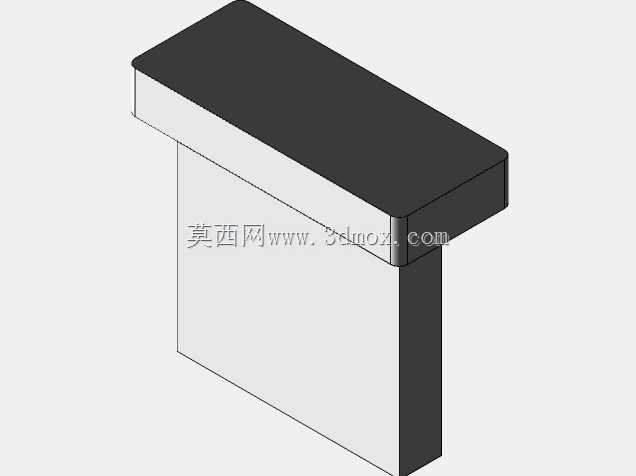

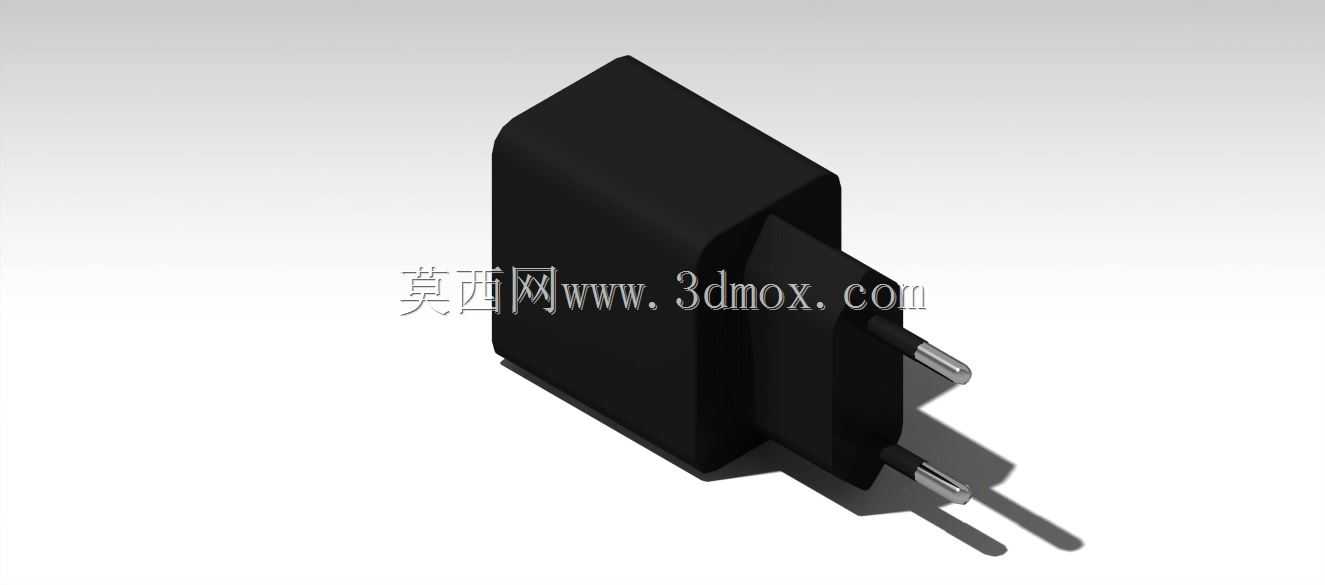

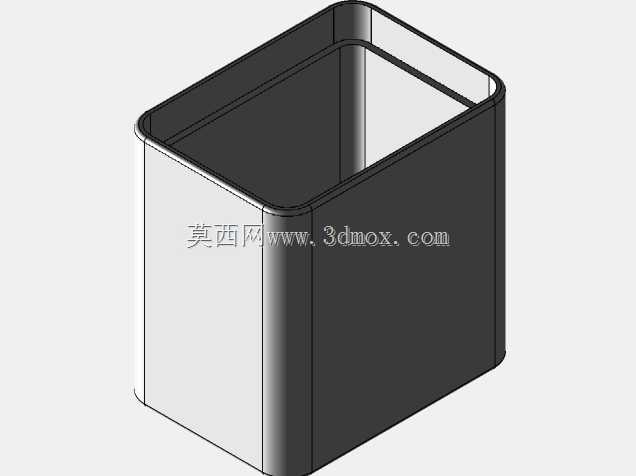

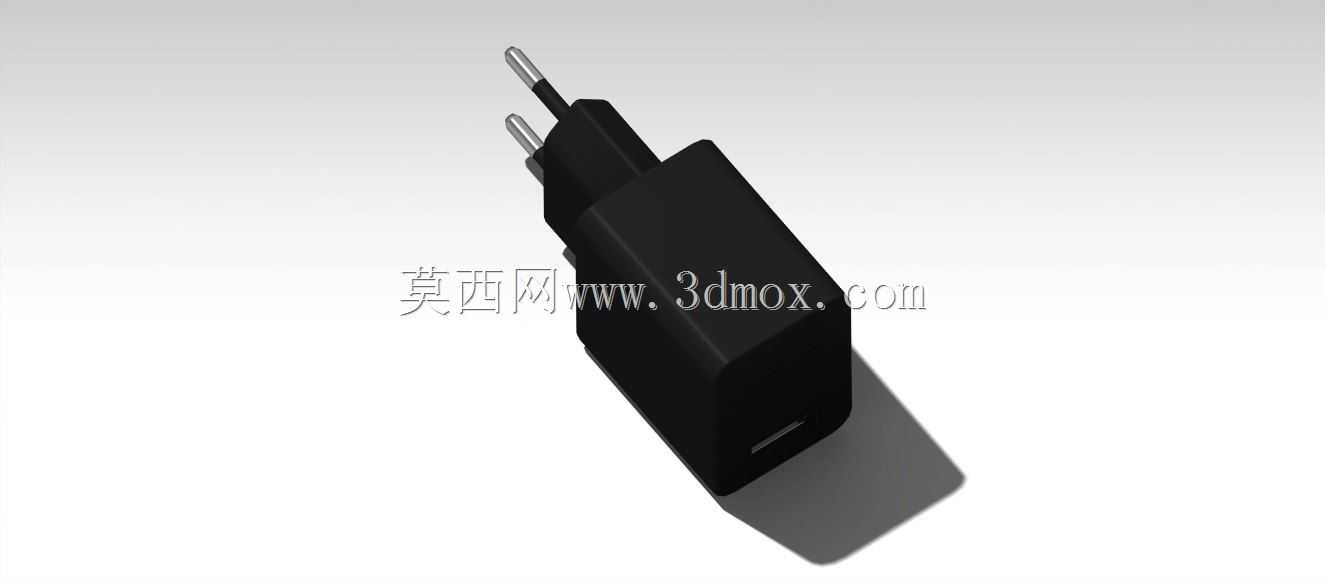

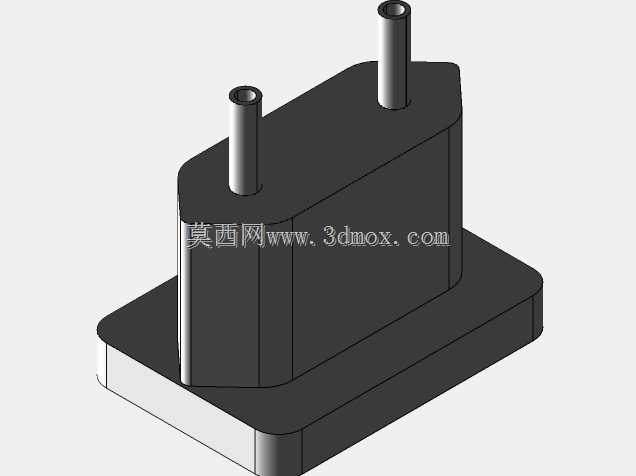

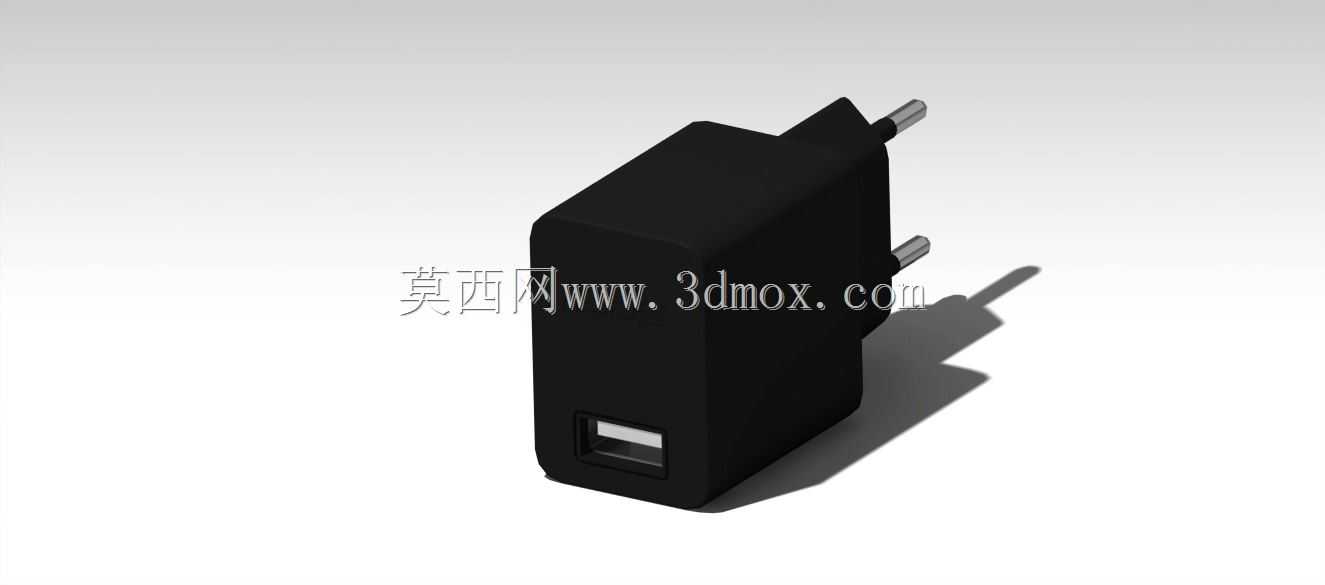

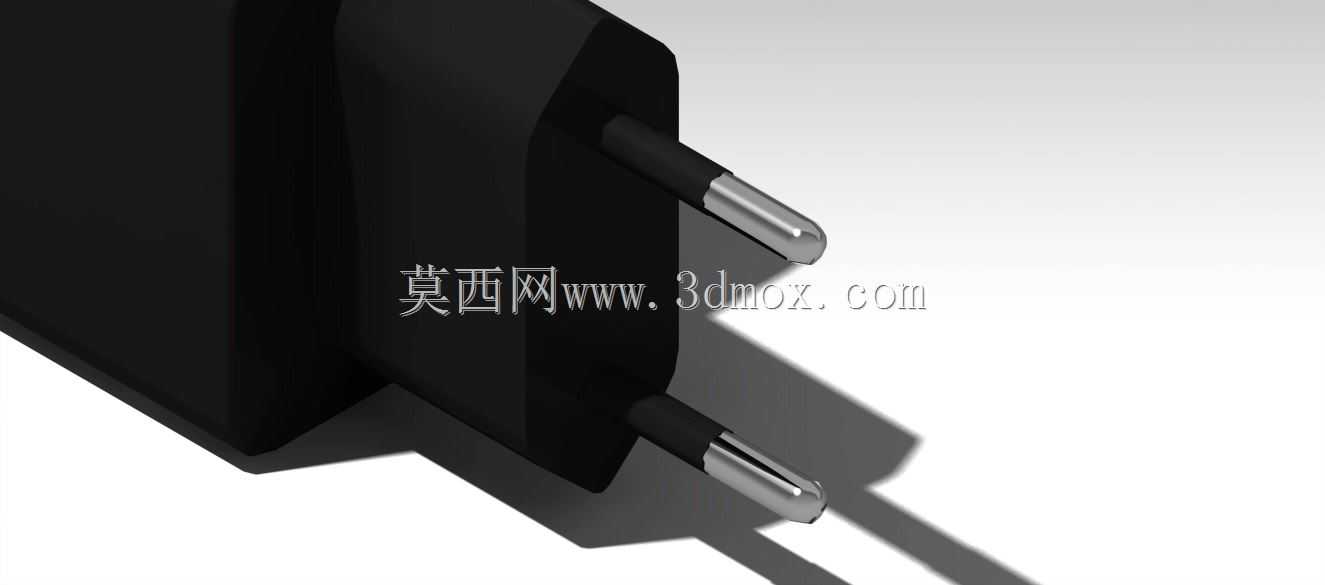

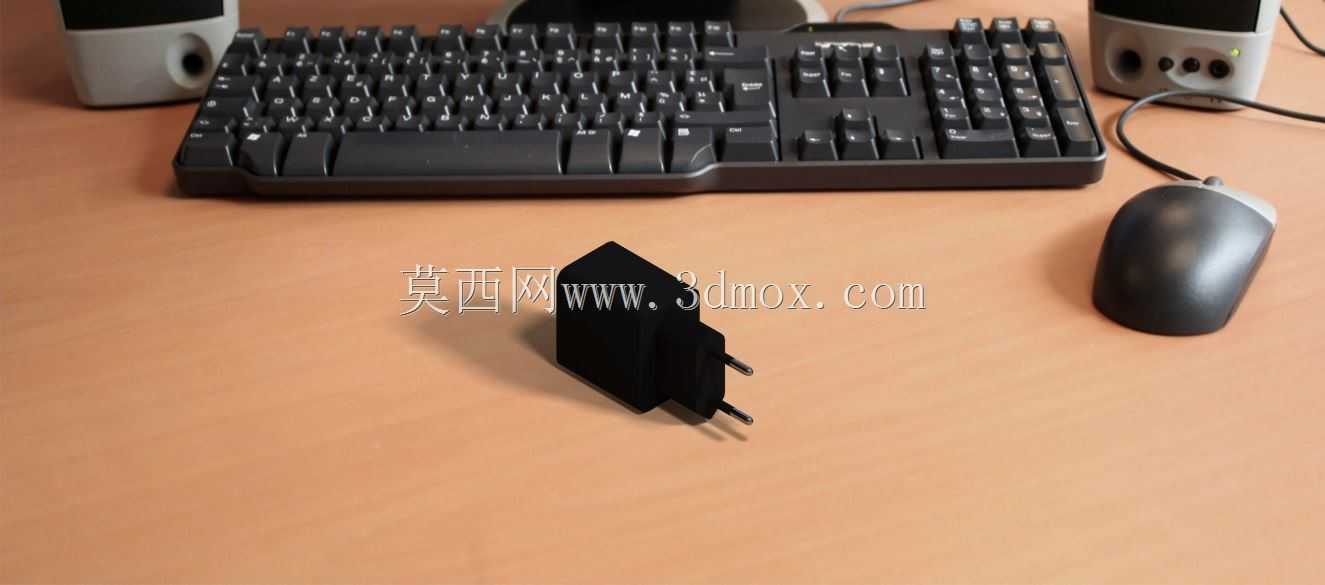

这款平板配套的USB供电适配器，主要面向民用消费类数码设备的日常供电场景，适配欧盟地区墙面市电插座使用，核心作用是将220V交流市电转换为5V直流低压输出，为对应型号的华硕平板电脑提供稳定的充电电力，也可兼容其他支持USB接口5V输入的小型数码设备供电需求。从结构设计层面来看，整体采用一体化注塑外壳封装，外壳选用阻燃PC材质，表面做细磨砂哑光处理，既可以避免日常使用中残留指纹划痕，也能在内部电路出现异常温升时起到阻燃防护作用，外壳合缝处采用超声波焊接工艺，无需额外螺丝固定即可实现上下壳的紧密扣合，接缝间隙控制在0.1mm以内，既可以防止日常使用中液体泼溅渗入内部电路，也能避免普通用户随意拆解带来的触电风险。插脚部分采用欧规双圆柱插脚设计，插脚为铜质镀镍材质，直径4.0mm，插脚中心间距19mm，完全符合欧盟CE认证的插座适配尺寸要求，插脚与内部PCB板采用焊接固定，插脚根部做了加厚的绝缘凸台设计，插入插座后凸台会贴合插座面板，避免插脚裸露部分过长带来的触电隐患，插脚外露长度为16mm，适配市面上绝大多数标准欧规墙面插座、排插的插入深度要求，不会出现插接过松或者无法完全插入的问题。输出端设置在壳体下端面，为标准A型USB母座，母座采用沉板式焊接在内部PCB上，接口周围做了0.3mm的凸边防护，避免USB插头反复插拔过程中磨损外壳表面，母座金属外壳做了接地处理，可有效屏蔽充电过程中的电磁干扰，避免对平板的触控屏幕、无线通讯模块造成信号干扰。内部结构布局上，高压侧与低压侧通过绝缘隔离板完全分隔，高压区域覆盖有绝缘麦拉片，避免高压元件与外壳接触造成漏电风险，PCB板上预留了散热铜箔区域，对应外壳内侧的散热筋位，工作过程中产生的热量可以通过PCB铜箔传导到外壳散热筋，再通过外壳表面散发到空气中，满负载工作状态下外壳最高温度控制在45摄氏度以内，符合消费类电子产品的温升安全标准。整体外形采用方正圆角设计，壳体宽度38mm，高度52mm，厚度24mm，插脚突出壳体表面16mm，整体占用空间极小，插入墙面插座后不会遮挡相邻的插座插孔，日常携带时也不会因为棱角过于尖锐划伤包内其他物品。壳体侧面没有设置额外的开关、指示灯，仅在输出端旁压制了清晰的电气参数标识，标识采用模内注塑工艺，不会因为长期摩擦出现标识磨损脱落的问题。在结构强度设计上，插脚与壳体连接的位置做了局部加厚处理，可承受100N的侧向推力不会出现插脚歪斜、断裂的问题，USB母座位置做了加强筋支撑，可承受5000次以上的插拔循环不会出现母座松动、接触不良的问题。外壳的圆角半径统一为3mm，既符合消费类电子产品的外观审美要求，也能在跌落时分散冲击力，1.2米高度自由跌落至水泥地面时，外壳不会出现开裂、内部元件脱落的问题。内部电路的元件布局充分考虑了安规距离要求，高压元件与低压元件之间的爬电距离不小于6mm，电气间隙不小于3mm，满足安规认证的硬性要求，电源进线位置设置有保险丝、压敏电阻，可在出现过流、过压情况时及时切断电路，避免损坏后端充电设备。
