带卡插接式MicroSD读卡器电路模组结构

该MicroSD读卡器模组是面向嵌入式开发、小型智能硬件、便携数据采集设备场景设计的存储扩展功能组件，主要承担设备端MicroSD存储卡的插接固定、数据信号传输、电平匹配转换的核心作用，能够为各类主控芯片提供稳定的外置存储读写通道，解决小型智能设备内置存储空间不足的问题，广泛适用于单片机开发板、便携数据记录仪、小型物联网终端、开源硬件项目等需要外置存储扩展的应用场景。

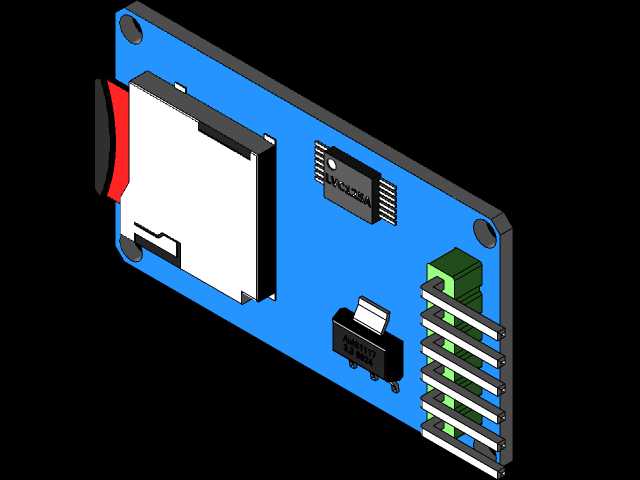

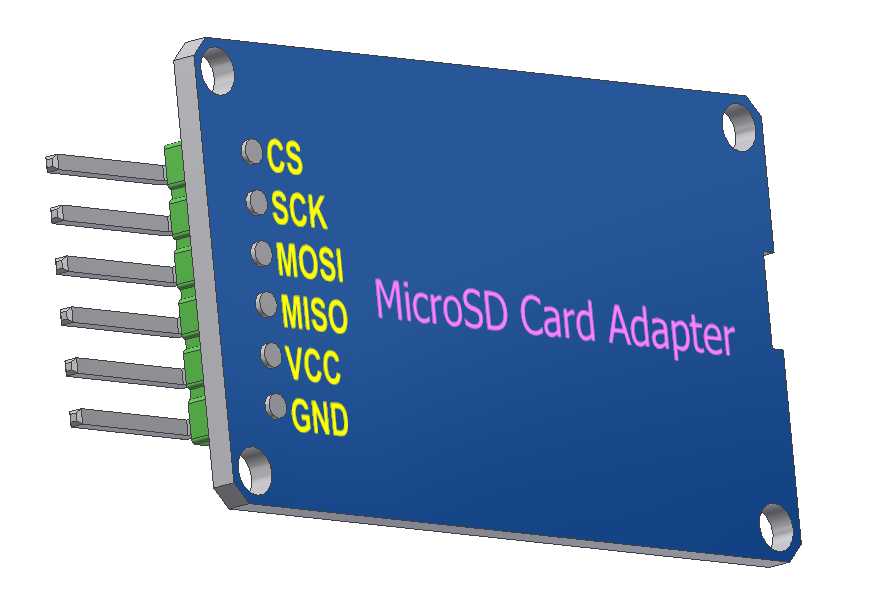

从功能特性来看，该模组集成了自弹式MicroSD卡座，支持标准规格MicroSD存储卡的热插拔操作，卡座自带卡锁定位结构，插卡后可牢固固定存储卡，避免设备移动、振动过程中出现存储卡松脱导致的数据读写中断问题；板载电平转换芯片，可兼容不同工作电压的主控接口，解决主控端与存储卡之间电平不匹配的信号传输问题，保障SPI通信模式下CS、SCK、MOSI、MISO信号的稳定传输，同时板载电源滤波元件，可滤除供电线路的纹波干扰，降低数据读写过程中的误码率。模组采用标准2.54mm间距直插排针作为对外接口，引脚定义清晰标注CS、SCK、MOSI、MISO、VCC、GND功能，可直接插接在面包板或对应排母接口上，无需额外接线即可快速完成硬件搭建，大幅降低开发阶段的接线复杂度。

在设计思路上，整体采用矩形PCB作为承载基底，将卡座、电平转换芯片、滤波元件、接口排针按照信号流向合理布局：卡座布置在板侧边缘位置，方便用户从侧边插拔存储卡，避免插卡动作与周边其他元件产生干涉；信号转换芯片布置在卡座与排针接口之间的信号路径上，缩短高频信号走线长度，减少信号传输过程中的衰减与干扰；四个安装孔布置在PCB的四个角位，可通过铜柱或螺丝将模组固定在设备壳体或安装支架上，适配不同设备的内部安装需求。

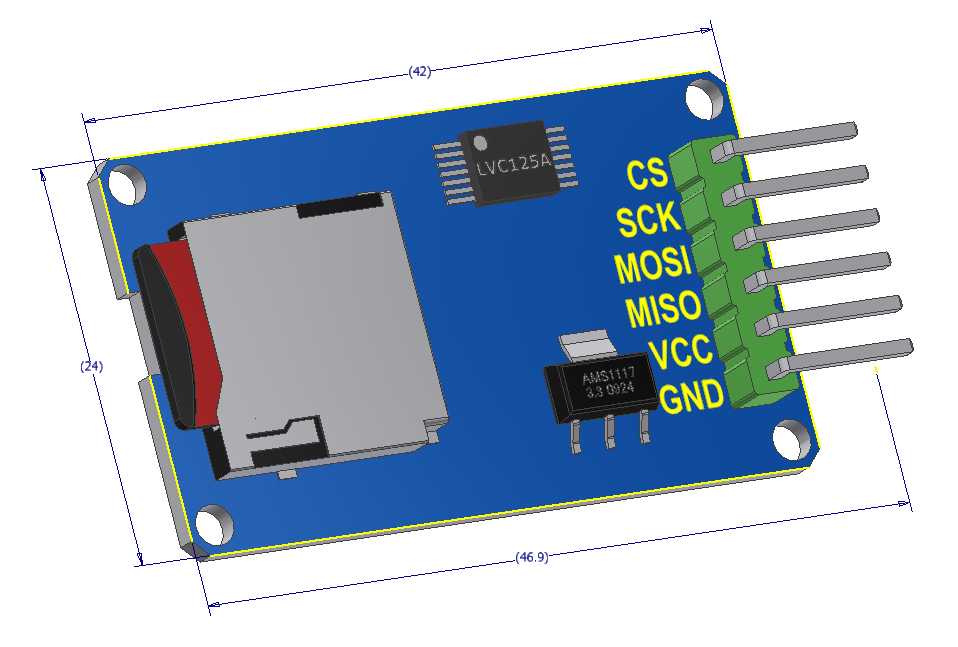

从安装边界与外形尺寸来看，模组整体长宽尺寸控制在极小范围内，板体长度约46.9mm、宽度约42mm，板体厚度仅为PCB与元件叠加的薄型尺寸，排针引脚向外伸出板体边缘，安装时仅需预留对应长宽的平面安装空间，同时预留侧边插卡的操作空间即可完成装配，不会占用过多设备内部空间，适配各类紧凑型小型智能硬件的内部空间布局要求。
