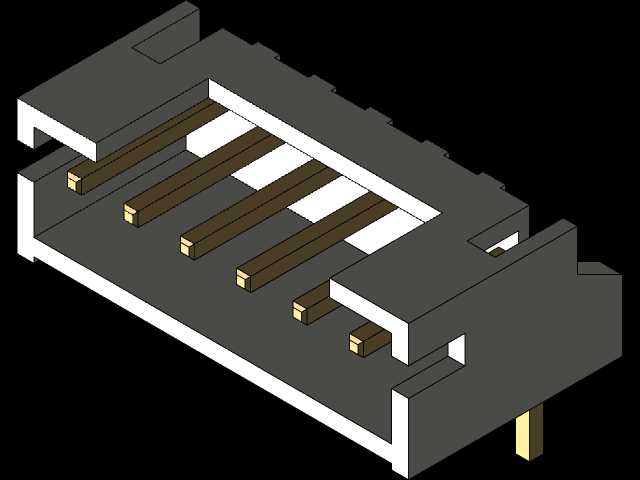

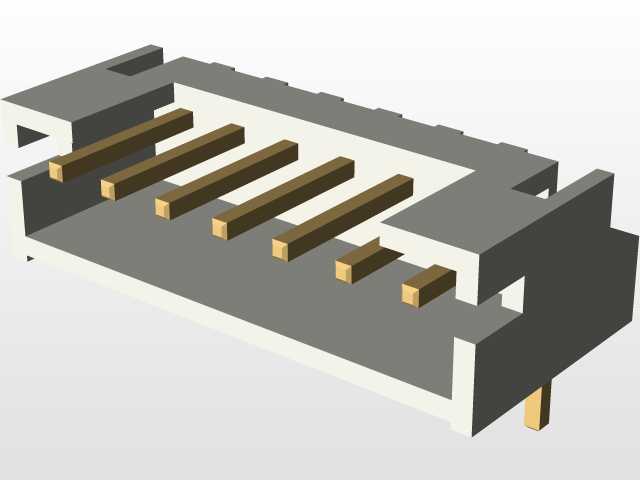

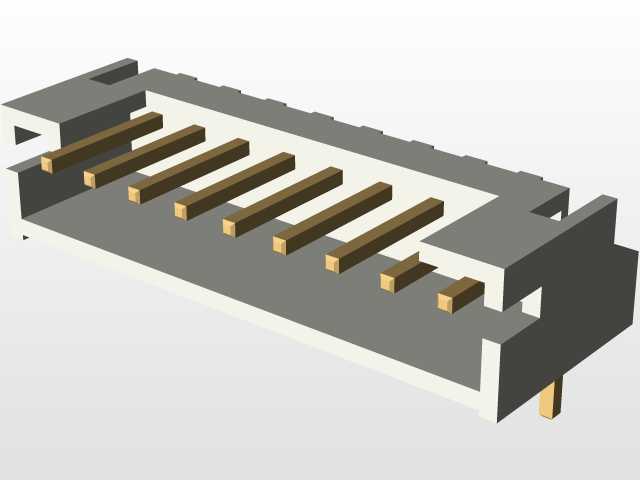

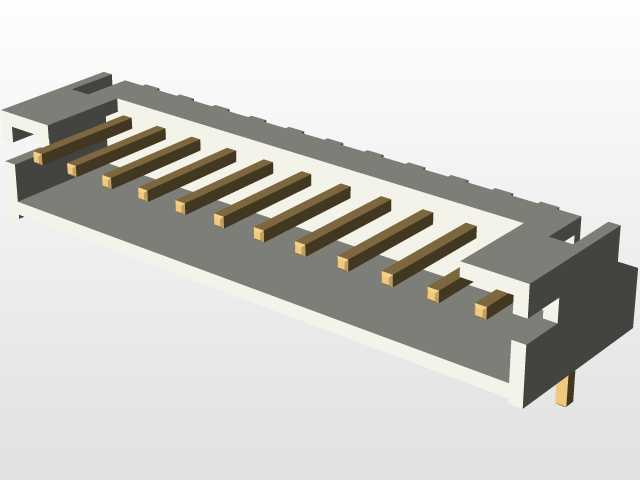

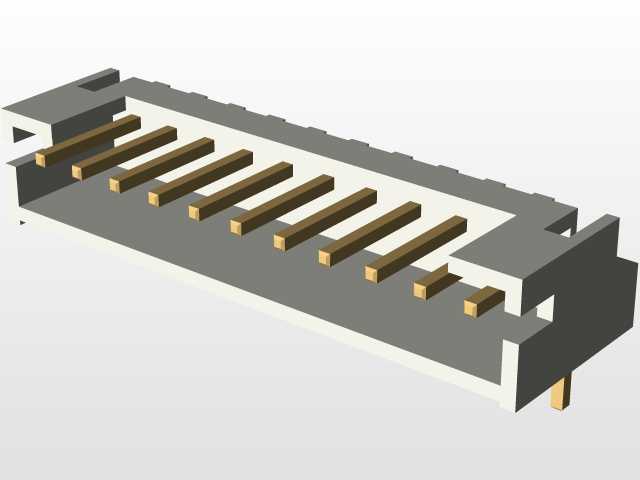

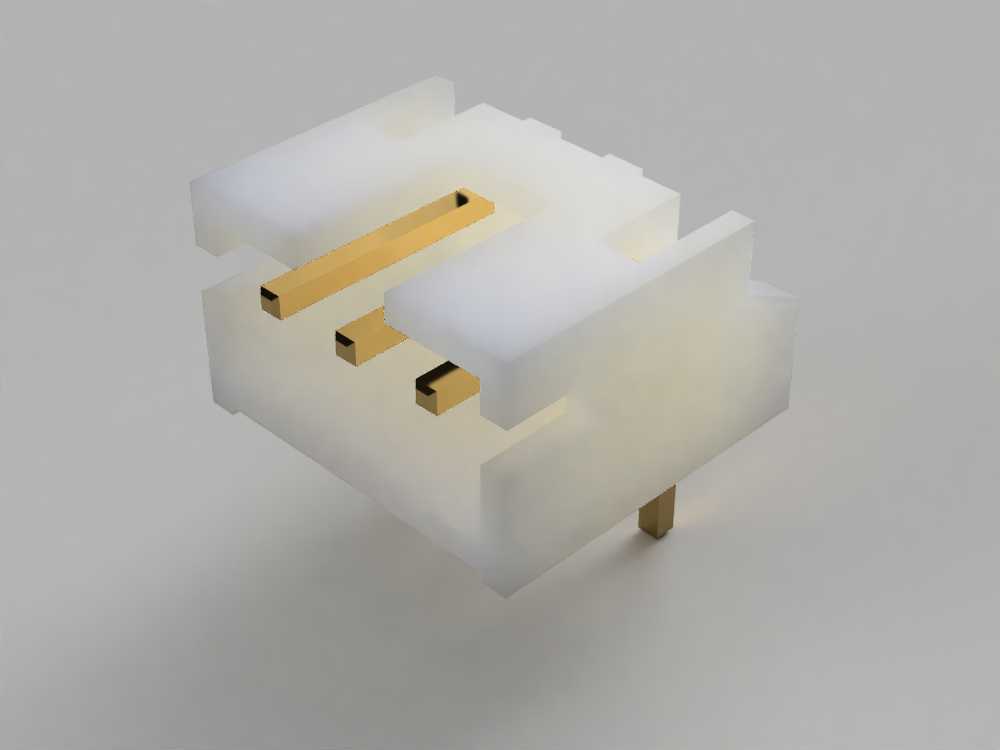

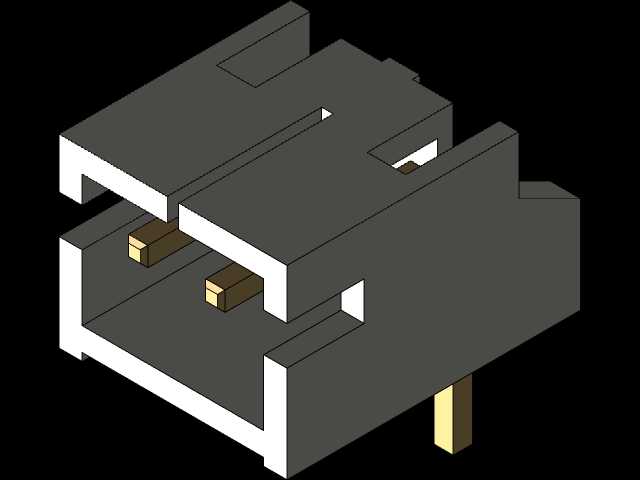

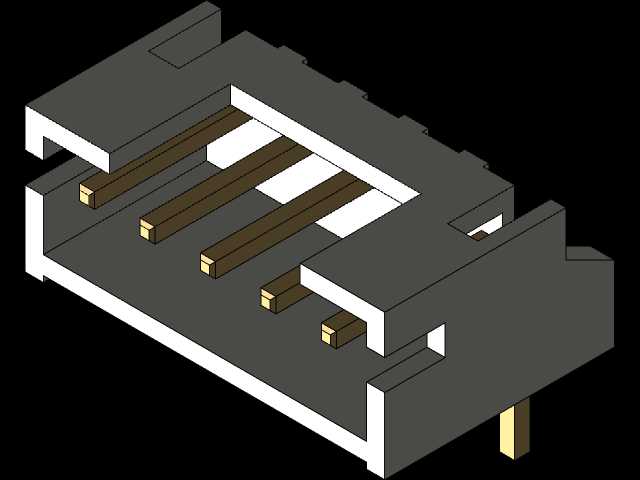

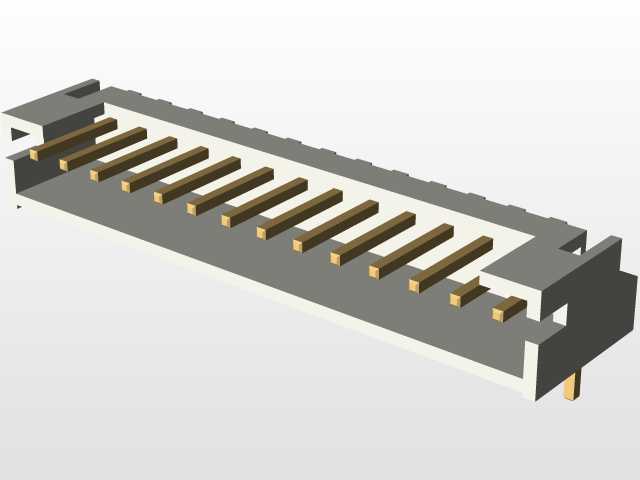

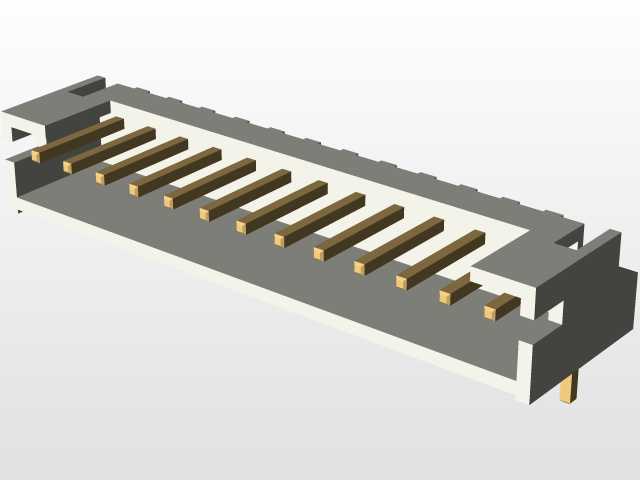

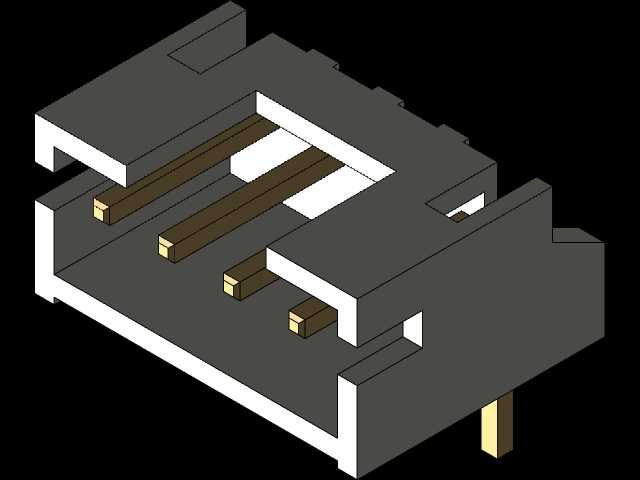

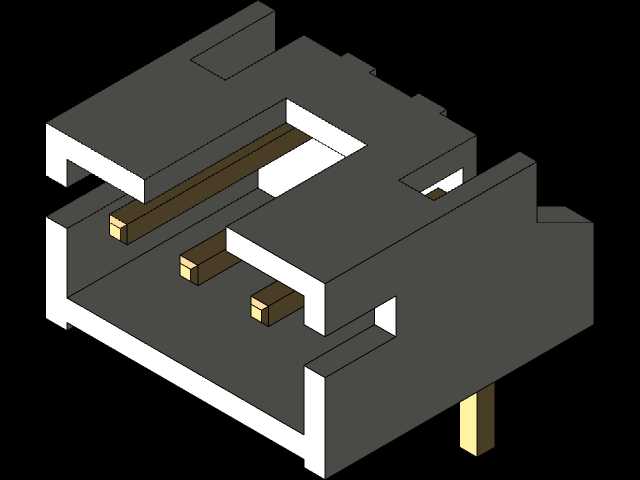

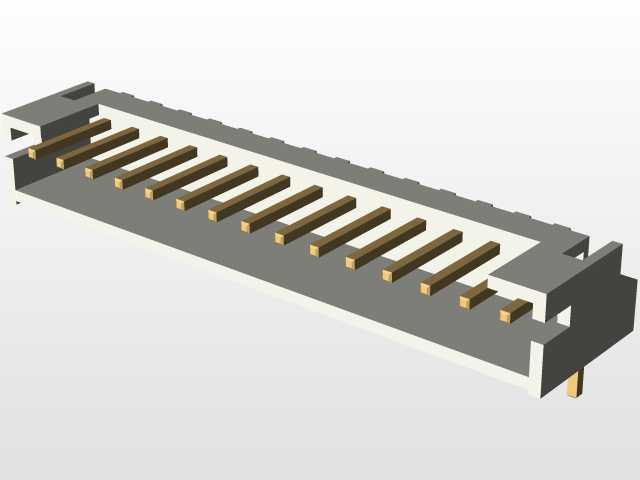

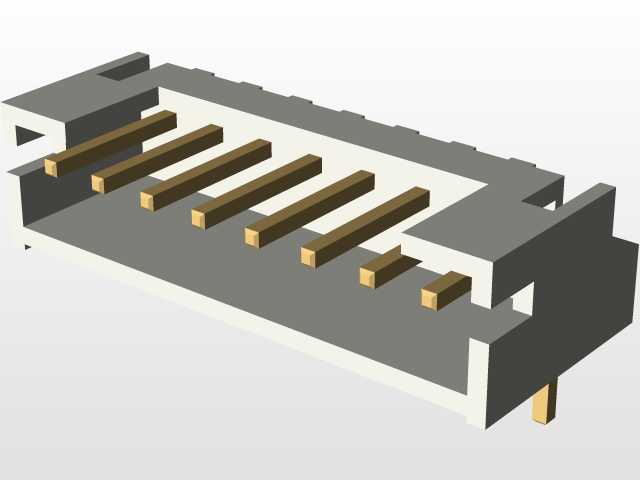

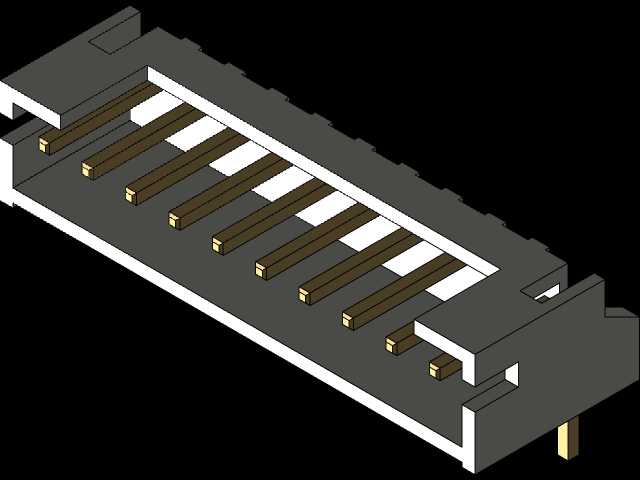

JST-SH通孔直角弯插连接器结构设计

这款JST-SH通孔直角接头属于小型化线对板连接器范畴，主要应用在消费电子、小型工控板卡、便携智能设备的内部电路连接场景中，承担着不同PCB模块之间、线束与板卡之间的信号与小电流传输功能，在智能穿戴设备、小型传感器模组、手持检测仪器的内部布线环节应用十分广泛，能够在紧凑的设备内部空间里完成可靠的电路连通，避免直插接件占用过多垂直空间，适配轻薄化电子产品的结构设计需求。从功能特性来看，这款直角弯插结构的接头采用通孔焊接的固定方式，相比表贴型接插件拥有更强的机械固定强度，能够承受一定频次的线束插拔外力，不易在日常使用中出现焊盘脱落的问题；白色绝缘基座采用耐高温的工程塑料材质，能够适配常规波峰焊、回流焊的加工温度要求，不会在焊接工序中出现基座变形、引脚移位的问题；内部镀金导电插针拥有较低的接触电阻，能够保障微弱信号传输的稳定性，避免接触不良导致的信号中断、传输损耗过大等问题。在设计思路上，这款接头充分考虑了紧凑空间内的布线需求，将插针出线方向调整为与PCB板面平行的直角形态，有效压缩了接插件在PCB板垂直方向的占用高度，能够适配外壳内部垂直空间有限的轻薄型设备；绝缘基座上设置了对应的防呆卡位结构，与配套线束端接插件对接时能够避免反插、错插的问题，降低组装环节的操作失误率；插针的排布间距遵循SH系列连接器的标准间距规范，能够与同规格的线束端插件完全适配，具备良好的通用互换性。从外形尺寸与安装边界来看，这款接头的基座外形做了圆角过渡处理，不会在组装过程中刮伤周边的线束绝缘层或是相邻的板上元器件；通孔引脚的伸出长度适配常规厚度的PCB板焊接要求，引脚位置公差控制在合理范围内，能够顺利穿过PCB对应的安装孔位，不会出现插装卡滞的问题；接头对接端的导向斜面设计能够让线束插件的插拔操作更顺畅，组装时无需精准对位即可顺利完成对接，有效提升整机组装的工序效率。在实际设备应用中，这类直角通孔接插件往往布置在PCB板的边缘位置，线束从平行于板面的方向引出，能够顺着设备外壳的内壁走线，避免线束弯折半径过小导致的线芯断裂问题，同时也能让设备内部的布线更整齐，减少线束杂乱对散热、组装的负面影响。
