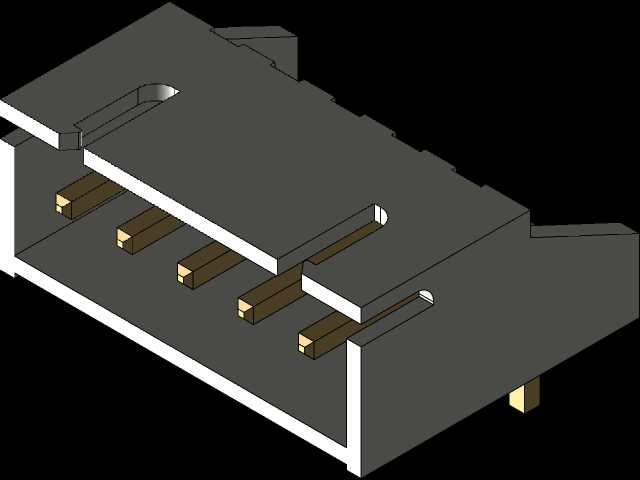

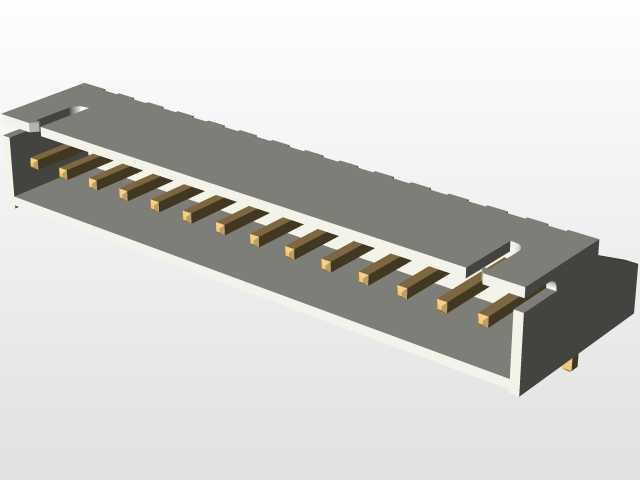

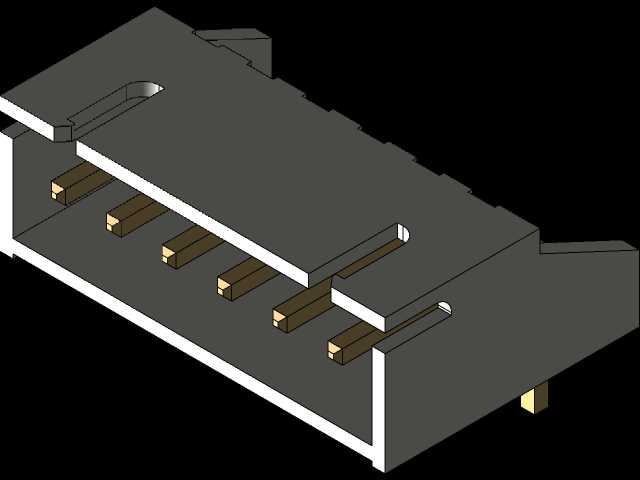

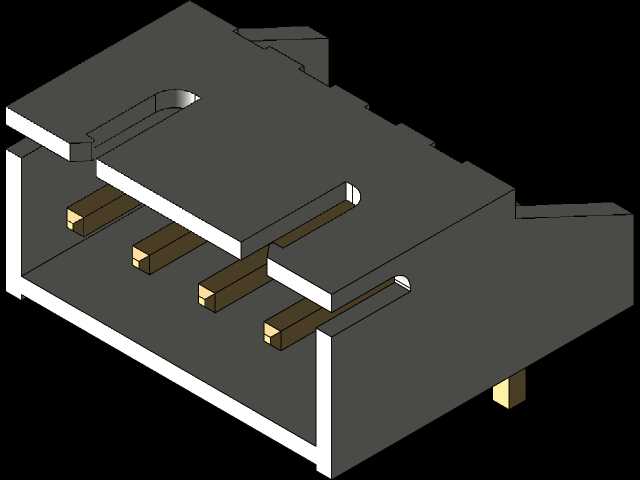

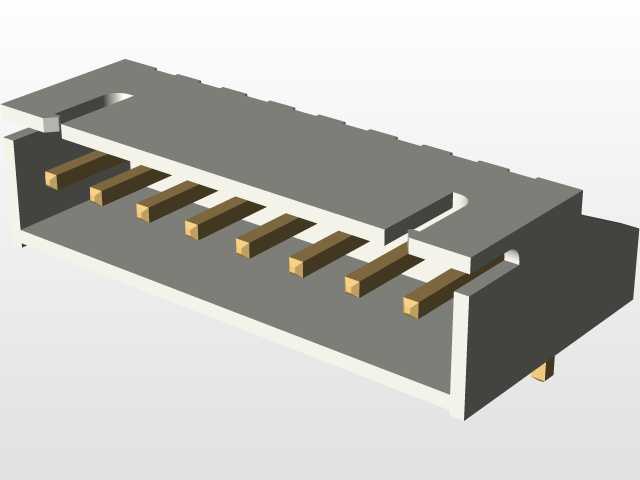

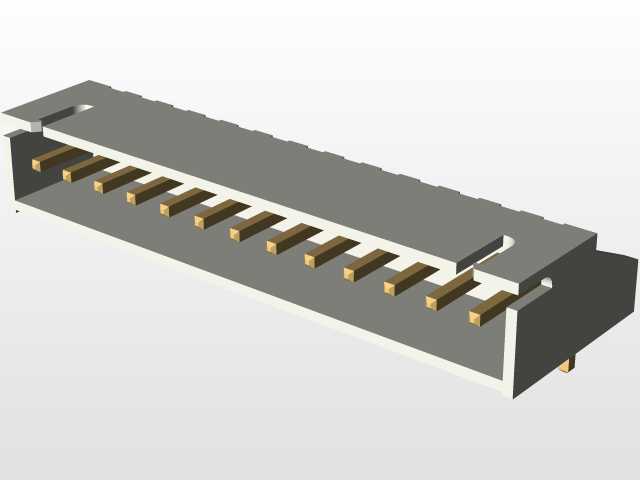

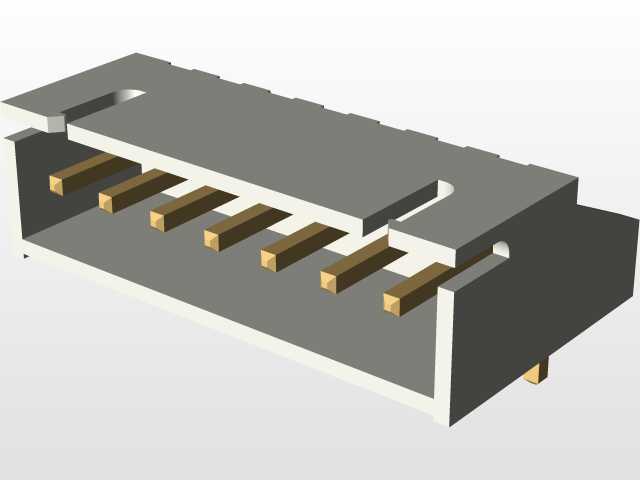

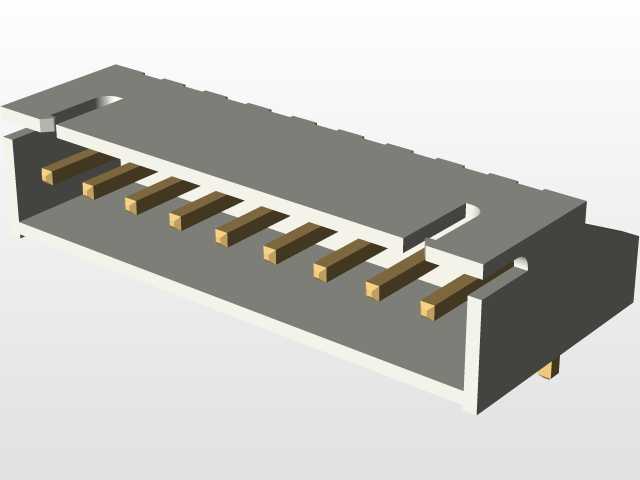

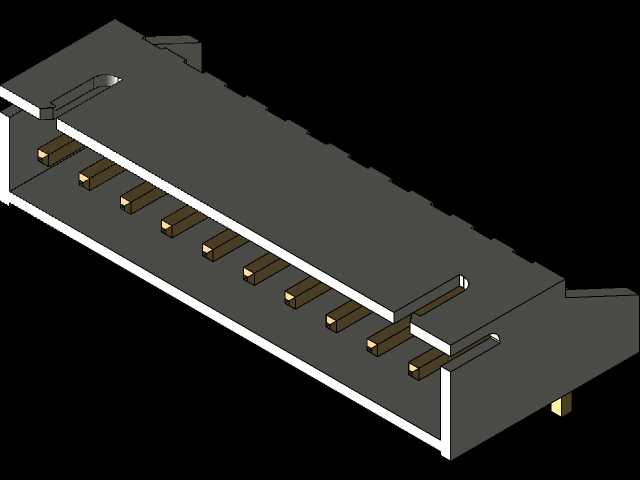

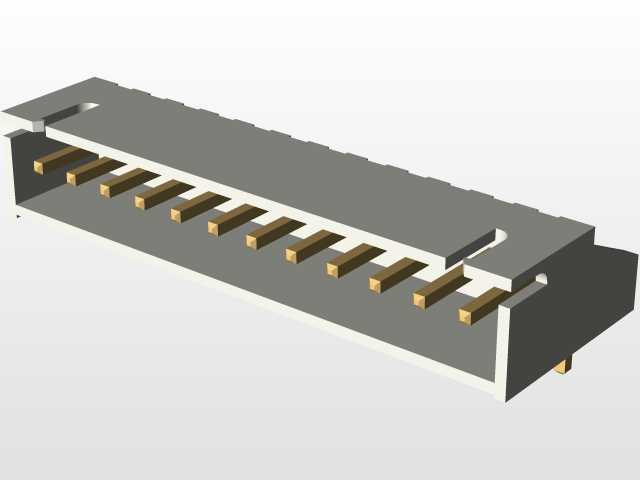

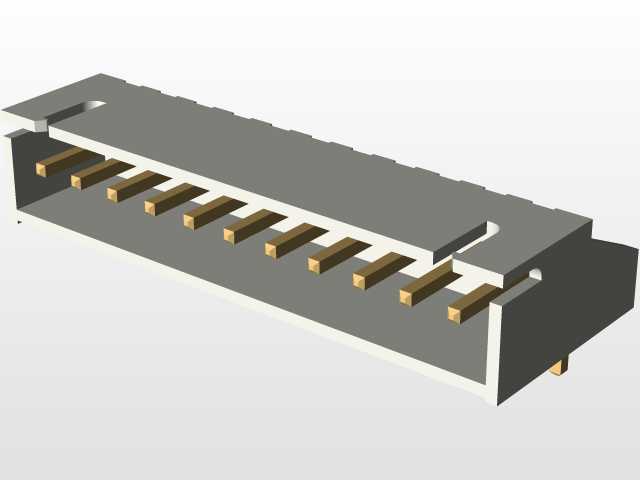

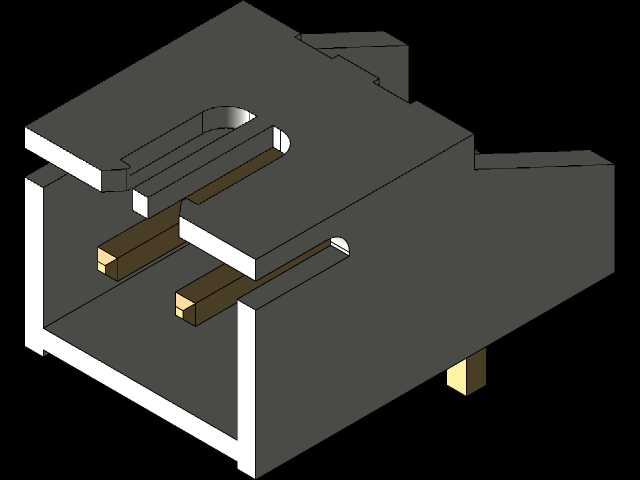

JST-XH通孔直角弯针接插件结构设计

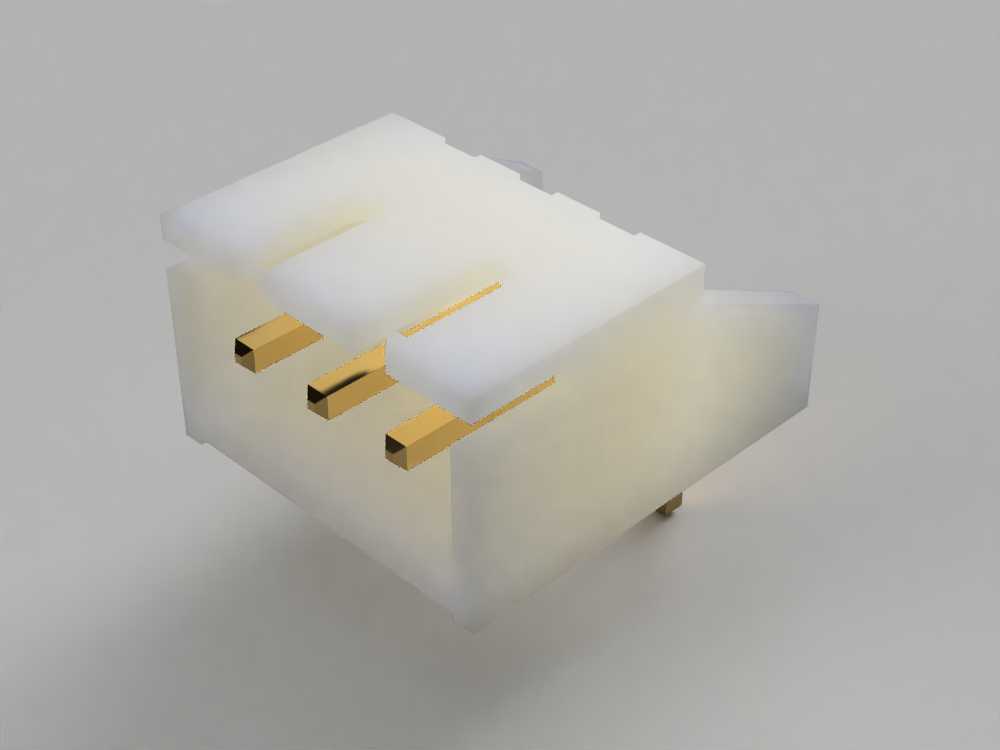

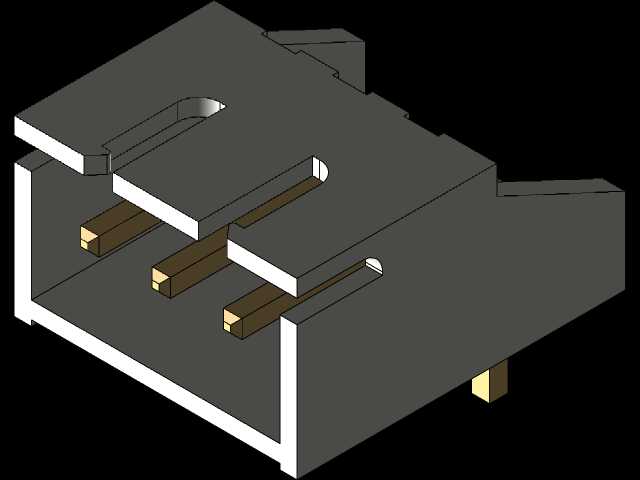

这款JST-XH通孔直角连接器，是电子电路互联领域应用极为广泛的板对线连接部件，日常在消费电子主板、小型工控控制板、智能家居控制模块、3D打印机主控板、航模电调接线等场景中，承担着低压信号与小电流传输的核心连接作用，能够实现线束与PCB板之间的快速插拔互联，大幅降低生产装配环节的接线复杂度，也为后续设备的检修、部件更换提供便利。从实际使用场景来看，这类直角弯针结构的连接器，主要适配PCB板边缘贴装、设备内部空间局促、线束需要沿板平面方向走线的安装环境，相比直针连接器能够有效压缩垂直于PCB板方向的空间占用，避免连接器突出板体过多干涉设备外壳或者其他周边元器件的布置，在薄型化电子设备、紧凑排布的控制板卡设计中应用优势十分明显。产品功能特性上，采用带防呆限位的白色绝缘塑壳搭配镀金导电插针结构，塑壳侧边设置有卡扣锁止结构，与对应公端线束插头对接后能够形成可靠的锁止力，避免设备运输、运行过程中受振动冲击出现接插件松脱、接触不良的问题；插针采用直角弯折设计，焊接端穿过PCB板上的对应通孔后进行波峰焊或者手工焊接固定，能够保证插针与PCB板之间的连接强度，长期使用不易出现焊盘脱落、针体歪斜的问题；插针接触部位做了镀金处理，能够降低接触电阻，减少长期通电使用后的氧化锈蚀问题，保证信号传输的稳定性与小电流供电的可靠性。从设计思路层面，这款连接器严格遵循JST-XH系列的通用接插件尺寸规范，针间距采用行业通用的2.54mm标准规格，能够适配市面上绝大多数同规格的公端胶壳与压线端子，具备极强的通用互换性；塑壳的导向斜面设计能够引导公端插头顺利对位插入，避免插反、插歪导致的针体弯折、塑壳破裂问题；插针的弯折部位做了圆角过渡处理，避免弯折处应力集中导致针体断裂，焊接端的长度经过精准核算，穿过标准厚度PCB板后露出的焊脚长度恰好满足焊接工艺要求，不会出现焊脚过长导致相邻焊点短路、或者焊脚过短导致焊接强度不足的问题。外形尺寸与安装边界方面，这款3Pin规格的连接器整体塑壳宽度适配3针2.54mm间距的排布要求，塑壳本体高度控制在较低范围内，直角弯折后的插针焊接端与塑壳本体垂直，安装时在PCB板上预留对应间距的三个通孔即可，通孔直径适配插针直径，周边预留的安全间距能够满足焊接后的绝缘要求，不会与周边布置的贴片电容、电阻等元器件产生空间干涉，整体安装边界紧凑，能够帮助工程师在PCB Layout阶段最大化利用板上空间，提升板卡的元器件排布密度。
