户外防水型电缆分线配电箱结构设计

这款配电箱主要面向户外低压配电场景设计，可广泛应用于户外照明线路分接、小型机电设备供电接驳、景观工程线路转接、户外监控设备供电防护等场景，能够在露天、半露天的潮湿、多尘环境中为内部电气接点提供可靠的防护屏障，避免雨水侵入、灰尘堆积造成的线路短路、接点氧化锈蚀问题，大幅提升户外配电线路的运行稳定性，降低后期线路维护的频次与成本。

从实际用途来看，这款箱体承担着电缆分接、线路转接、接点防护的核心作用，多组进出线孔位可以同时满足多路进线与多路出线的驳接需求，无需额外增设分线端子排的外置防护结构，箱体内部预留的充足空间可以容纳常规接线端子、小型短路保护模块，让零散的线路接点全部收纳在封闭壳体内，既能够避免无关人员误触带电接点引发安全事故，也能减少外力磕碰、虫鼠啃咬对线路接点造成的破坏。

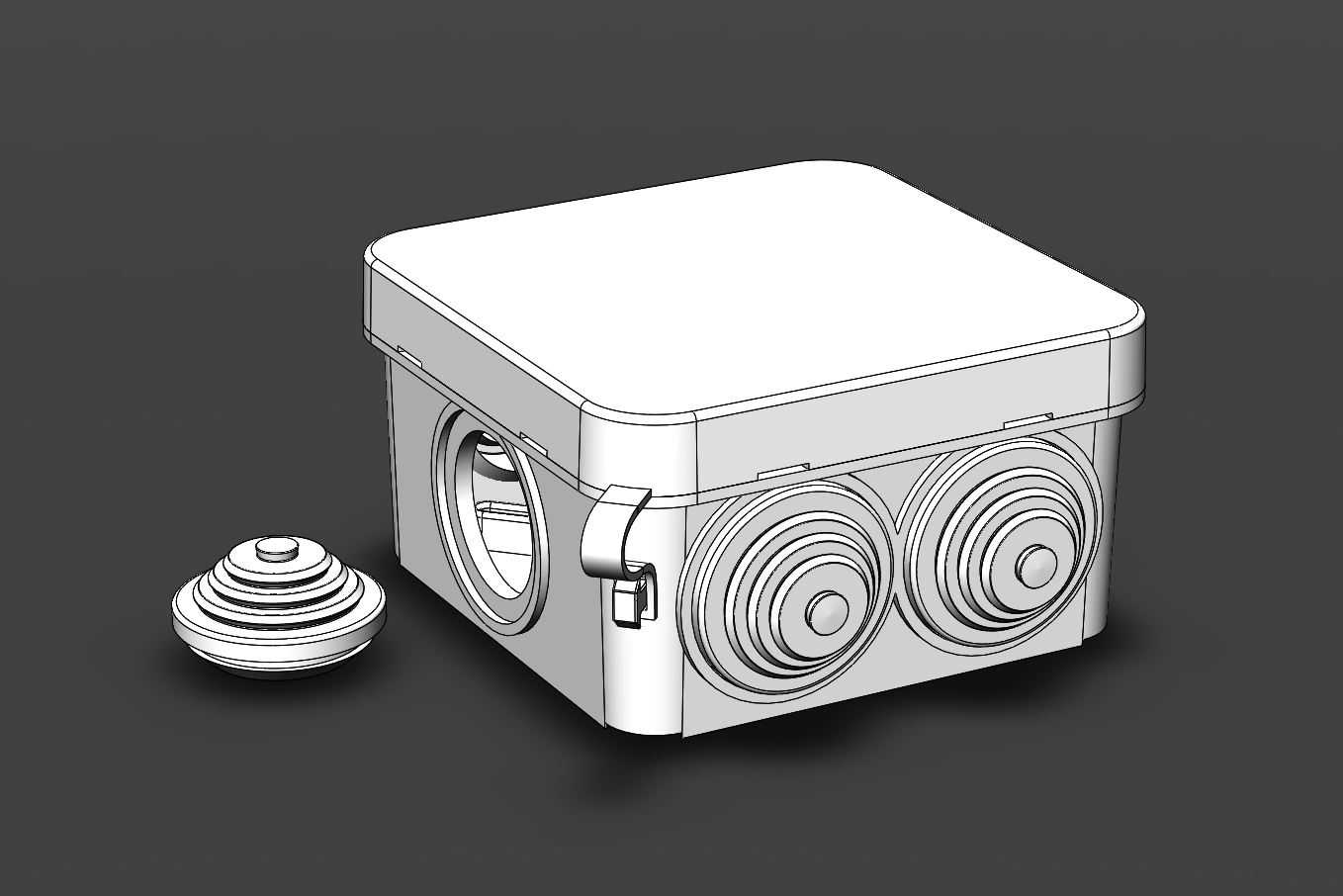

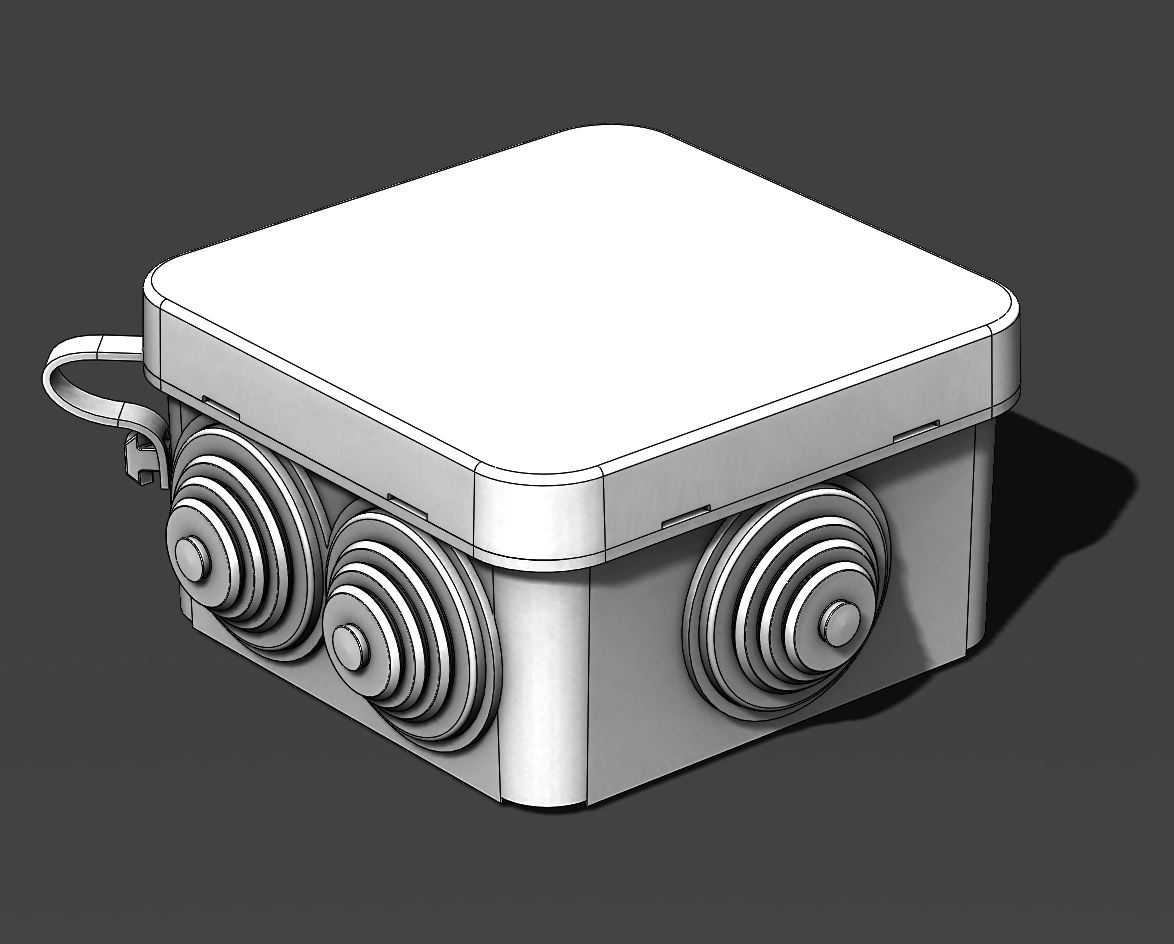

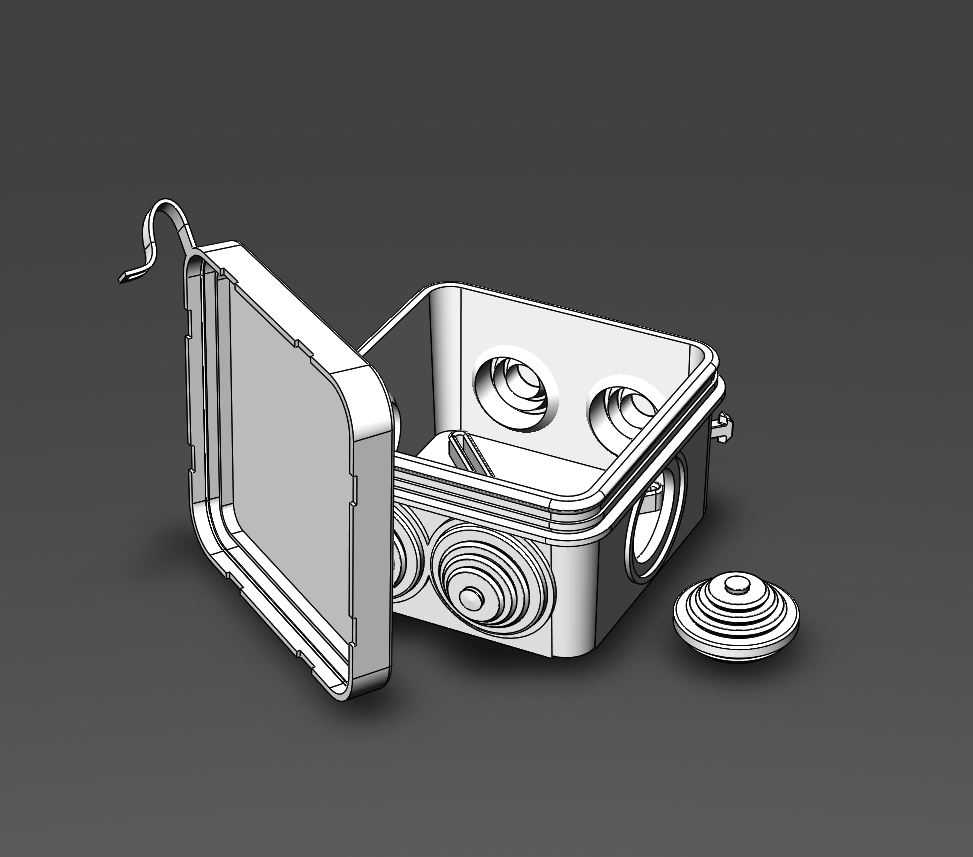

在功能特性设计上，这款箱体采用了扣合式的密封结构，上盖与下壳的配合边缘做了阶梯式止口设计，能够在闭合后形成弯折的防水路径，配合内嵌的密封胶条可以达到IP55的防护等级，既可以阻挡各个方向的飞溅雨水侵入箱体内部，也能阻隔绝大多数的粉尘进入壳体内。侧面的进出线孔采用了多层阶梯式的宝塔形密封结构，不同外径的电缆穿入后，可以根据线缆直径裁切掉对应层级的密封凸台，让橡胶密封结构紧密贴合电缆外护套，无需额外搭配格兰头即可实现线缆穿入位置的可靠密封，既降低了配件采购成本，也提升了现场施工的接线效率。箱体边角全部做了大圆弧过渡处理，没有尖锐的直角结构，既能够避免安装维护过程中划伤施工人员，也能减少应力集中问题，提升壳体的抗冲击、抗挤压性能，在户外遭遇轻微磕碰、积雪挤压时不易出现壳体开裂的问题。

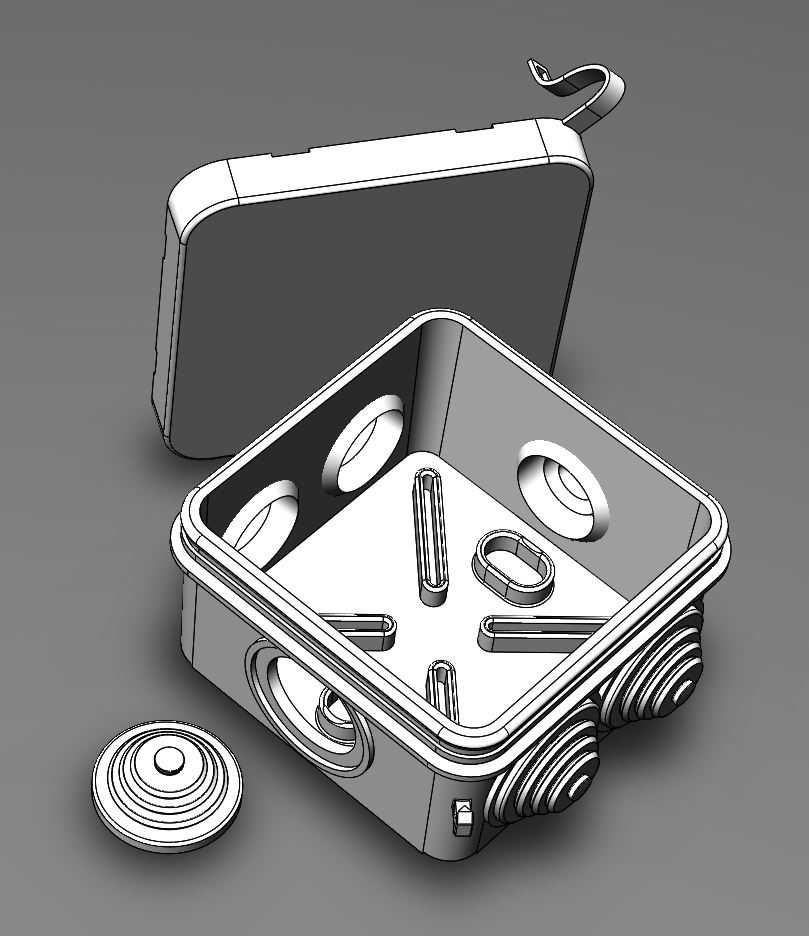

从设计思路来看，这款箱体优先兼顾了防护性能与施工便捷性，整体采用上下对合的装配方式，无需复杂的卡扣或过多紧固件即可实现可靠闭合，侧面的一体式密封穿线结构与壳体一体成型，减少了额外配件的装配工序，也避免了额外配件装配间隙带来的密封隐患。壳体外形采用方正的结构设计，能够最大化利用内部安装空间，同时方正的外形也便于在墙面、设备支架、灯杆侧壁等不同安装面上进行固定，适配多种安装场景的需求。

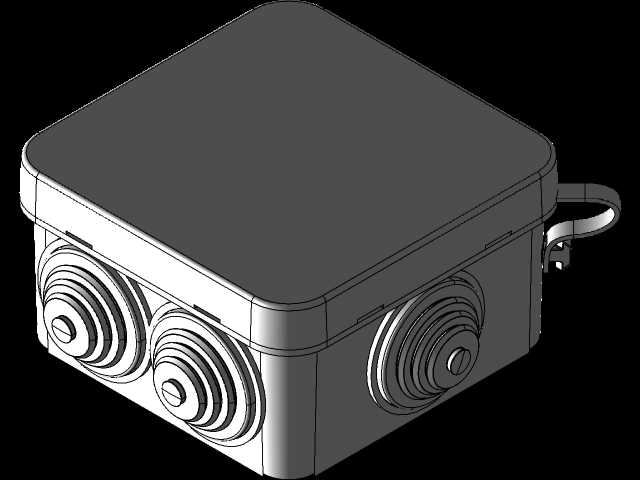

在外形尺寸与安装边界上，这款箱体整体尺寸为70mm×70mm×40mm，属于小型分线配电壳体，整体占用安装空间极小，即使在狭窄的安装位置也能顺利布置。安装时可以通过壳体背面的固定孔位采用膨胀螺丝直接固定在墙面，也可以通过抱箍支架固定在柱状结构上，安装过程中需要预留至少10mm的侧边空间用于线缆弯折布置，上盖开启方向需要预留不小于40mm的操作空间，方便后期开盖进行线路检修与维护。进出线位置的宝塔密封结构适配直径4mm到12mm的常规户外配电电缆，能够覆盖绝大多数低压户外配电场景的线缆规格需求。
