金属铠装中压开关柜内部结构设计

这款中压配电柜体主要应用于10kV-35kV电压等级的工矿企业、住宅小区、商业综合体的变配电系统中，作为电能分配、线路保护、设备控制的核心载体，承担着接收上级电网电能、向下级负荷回路分配电力，同时在回路出现过载、短路、接地故障时快速切断故障回路，保障后端用电设备与运维人员安全的核心作用，是中压供配电网络中不可或缺的关键配电设备。

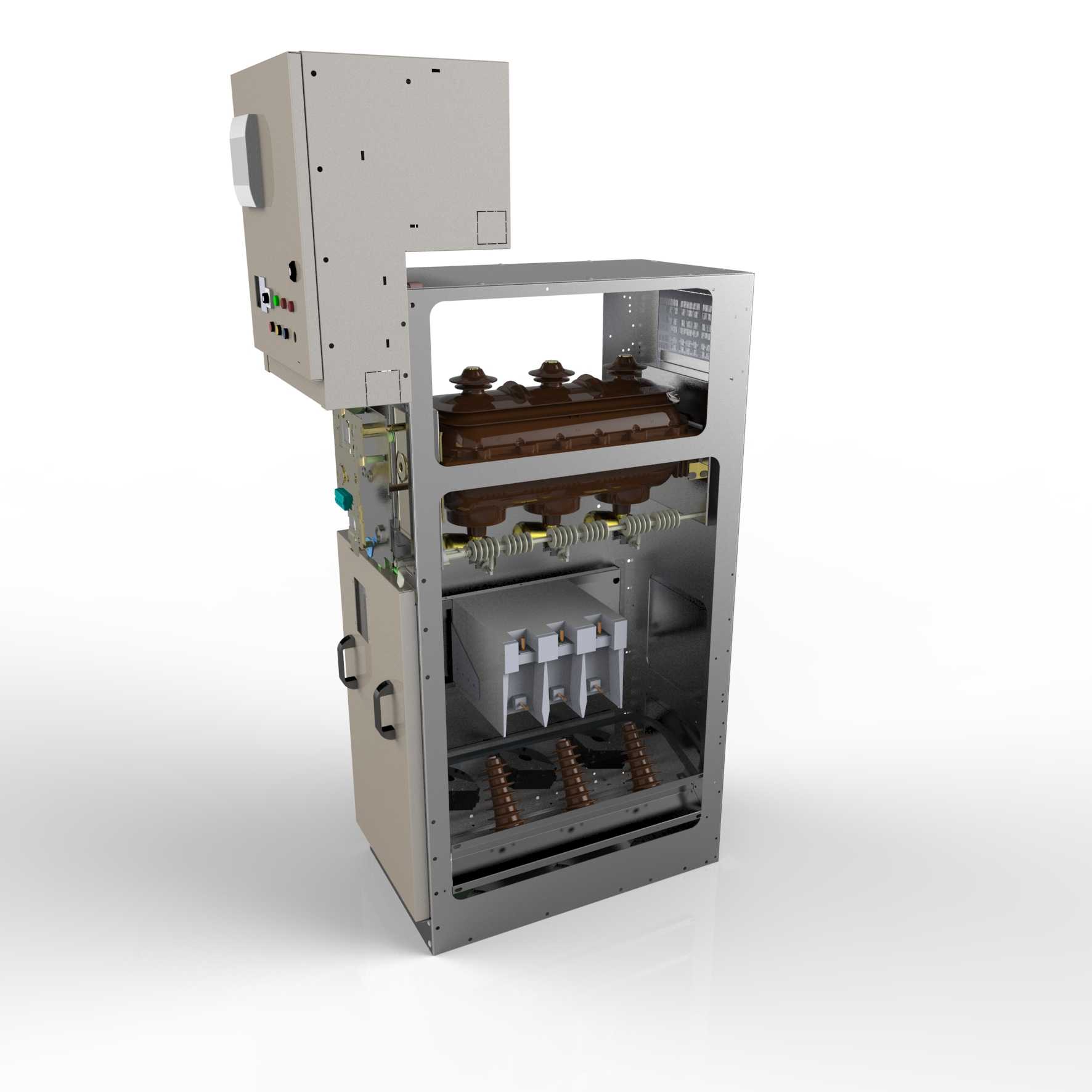

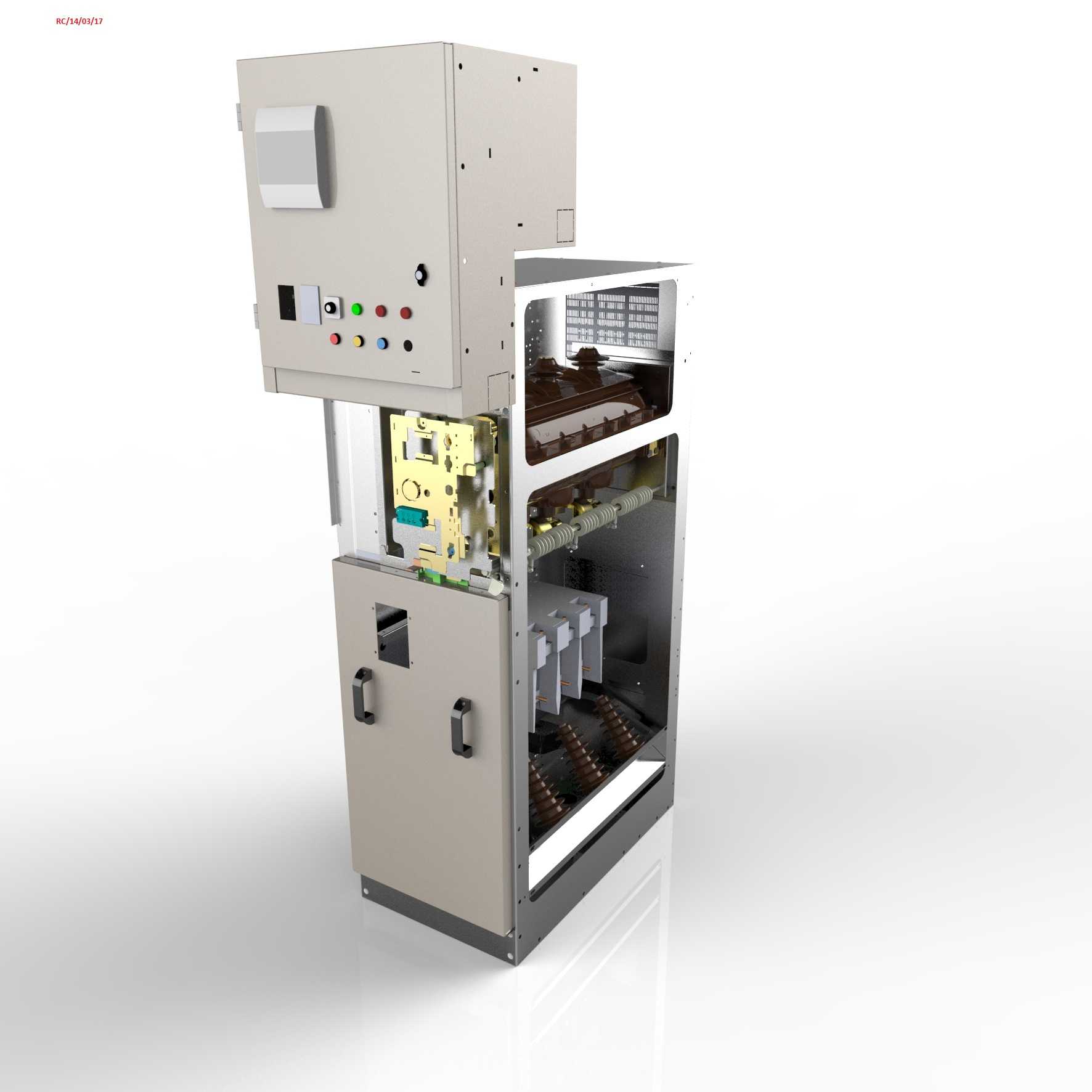

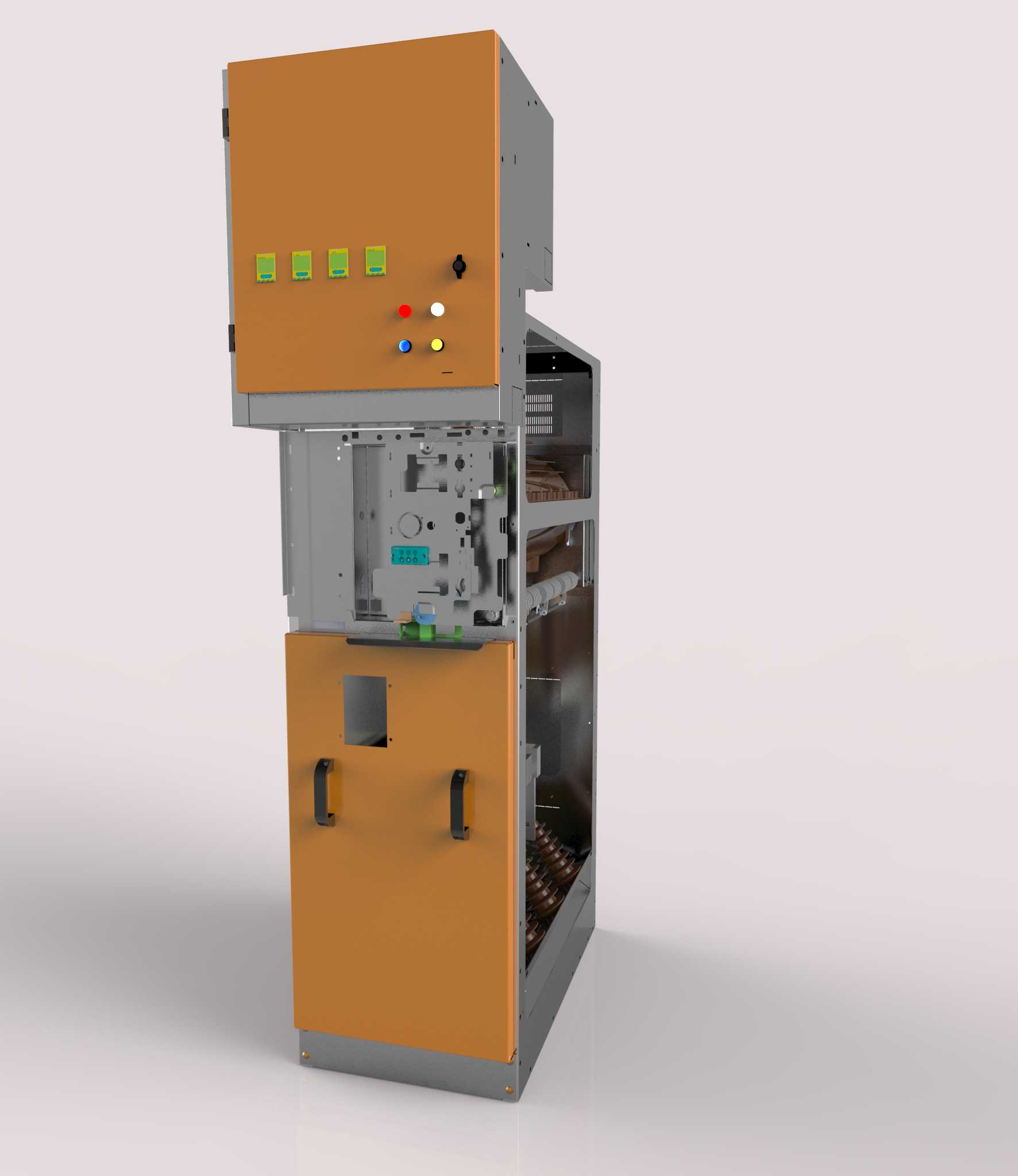

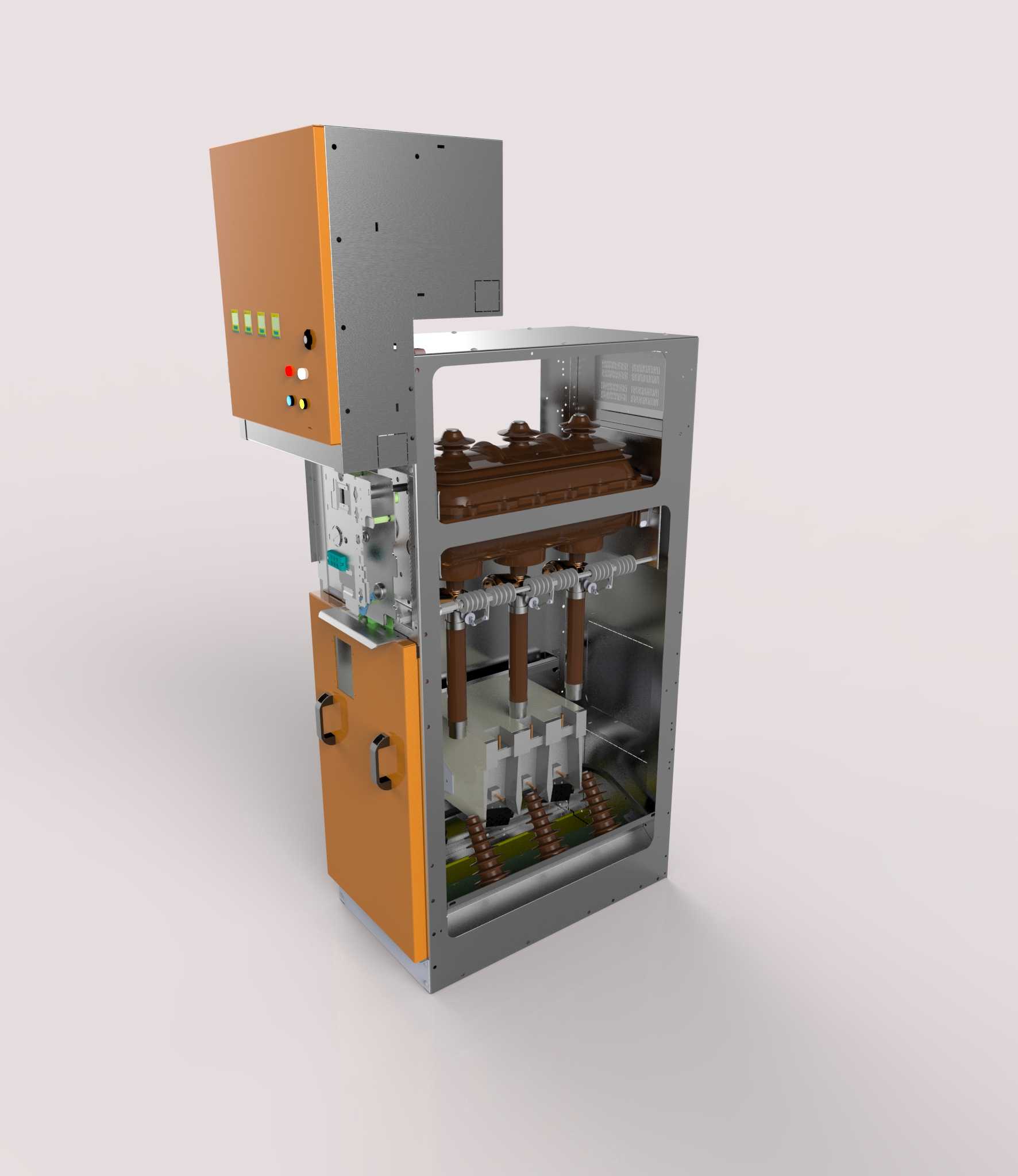

从功能特性来看，该柜体采用铠装式金属封闭结构，整柜被金属隔板分隔为断路器室、母线室、电缆室、低压仪表室四个独立隔室，各隔室之间的金属隔板具备足够的机械强度与绝缘防护能力，能够在单一隔室发生内部燃弧故障时，将故障影响限制在隔室内部，避免故障蔓延至相邻隔室引发更大范围的供电事故。柜体正面设置有操作面板，集成了分合闸按钮、状态指示灯、储能操作手柄、观察窗口，运维人员无需打开柜门即可直观掌握设备运行状态，完成常规分合闸操作；柜门配备可靠的机械联锁装置，只有当断路器处于分闸位置时才能打开柜门，有效防止误入带电间隔的操作风险。

在设计思路上，该结构充分考虑了配电场景的运维便利性与安全冗余：内部预留了充足的电缆接线空间，支持多根大截面电力电缆的接入与固定，电缆室底部设计有可调节的电缆固定支架与密封底板，能够适配不同规格的电缆进出线需求，同时满足柜体底部的防小动物、防尘密封要求；断路器安装在可抽出式手车上，手车配备导向导轨与定位机构，能够在试验位置、工作位置之间顺畅移动，到位后自动触发位置锁定与辅助接点切换，无需额外调整即可实现回路的接通与隔离，大幅缩短设备检修时的停电操作时间。柜体的钣金外壳采用折弯一体成型工艺，拼接处采用无缝焊接与螺栓紧固结合的方式，既保证了柜体整体的结构刚性，能够耐受内部故障燃弧产生的冲击压力，也兼顾了生产加工的工艺性，适合批量钣金加工生产。

从安装边界来看，该柜体为单列直立安装结构，宽度方向预留有相邻柜体并柜的连接接口，多台柜体拼接时可通过侧面的连接螺栓实现紧密拼接，组成多回路配电成套装置；柜体深度方向预留了与后部墙体的安全维护距离，高度方向预留了顶部母线桥的安装空间，能够适配常规配电房的层高与布局要求；底部设计有标准化的安装孔位，可直接通过膨胀螺栓固定在配电房的电缆沟上方基础上，无需额外制作复杂的安装底座，能够有效降低现场安装的施工难度与成本。
