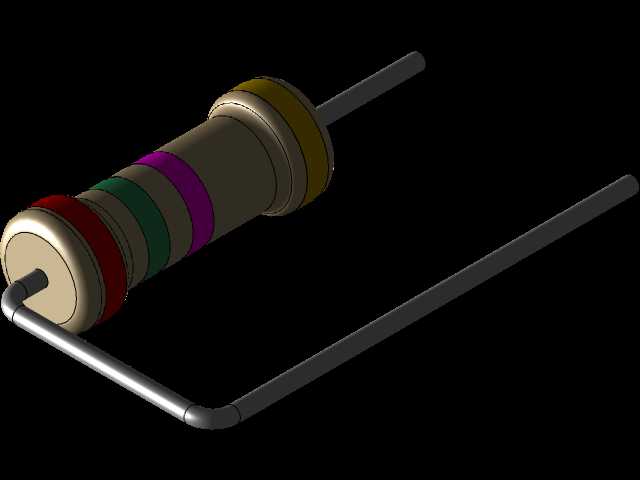

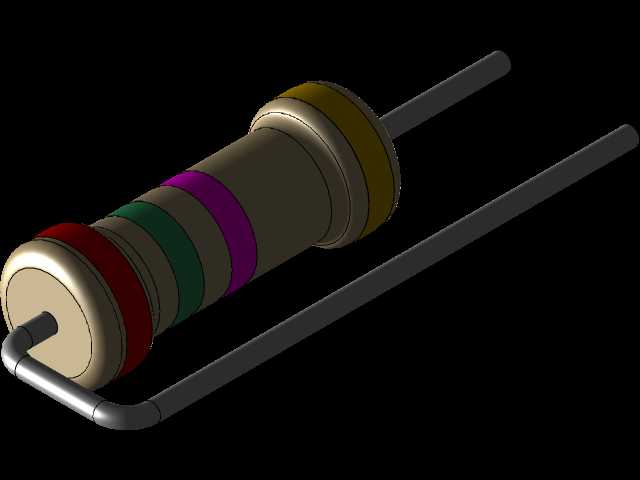

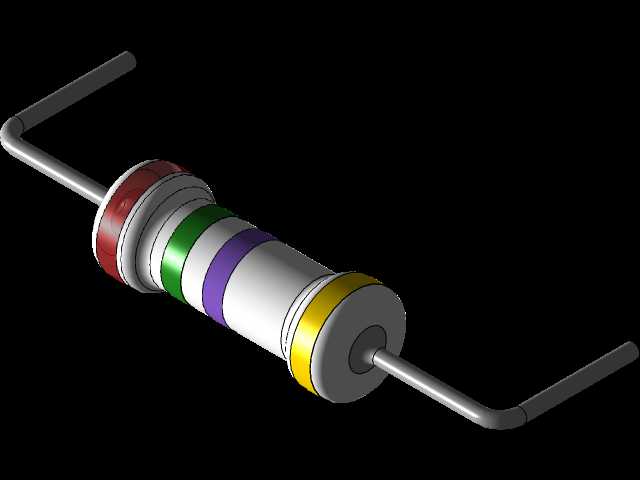

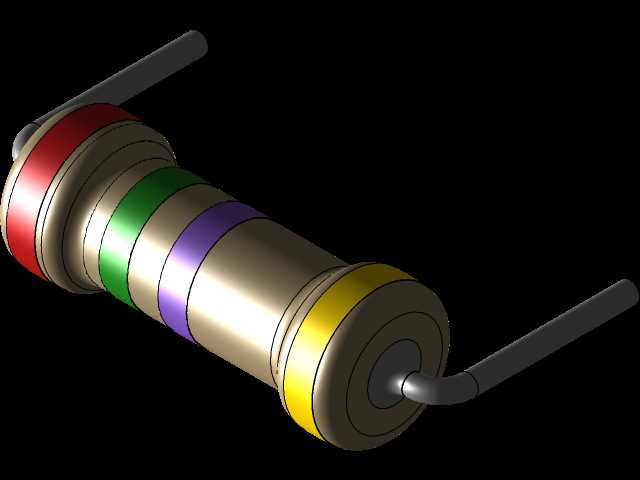

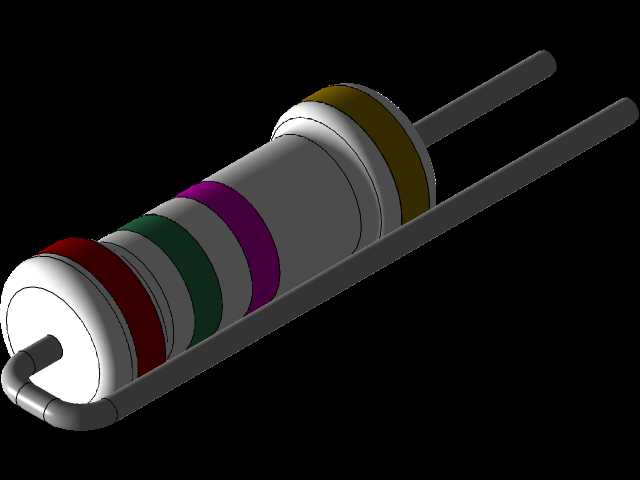

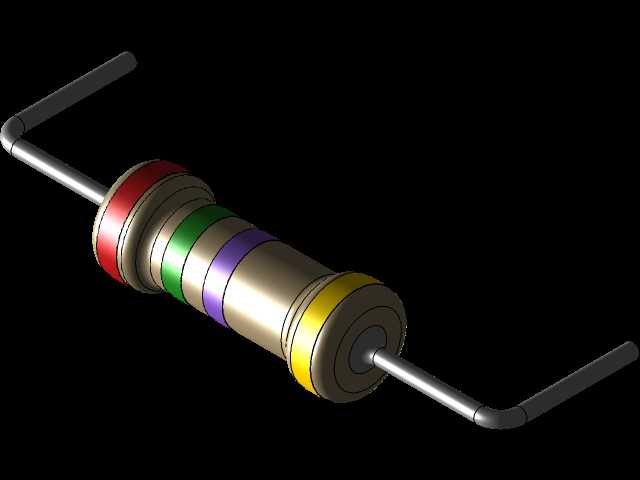

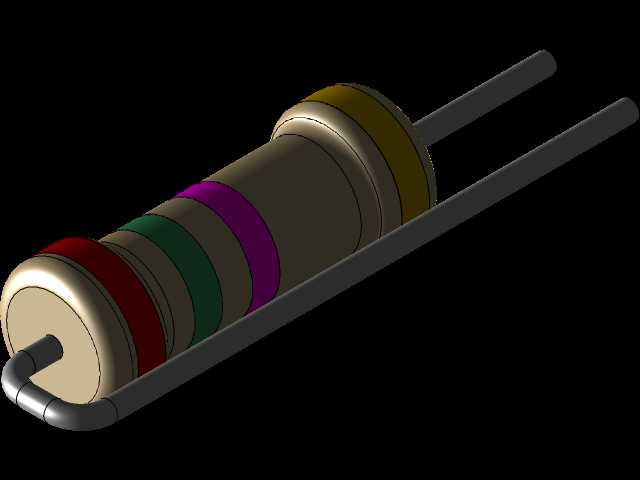

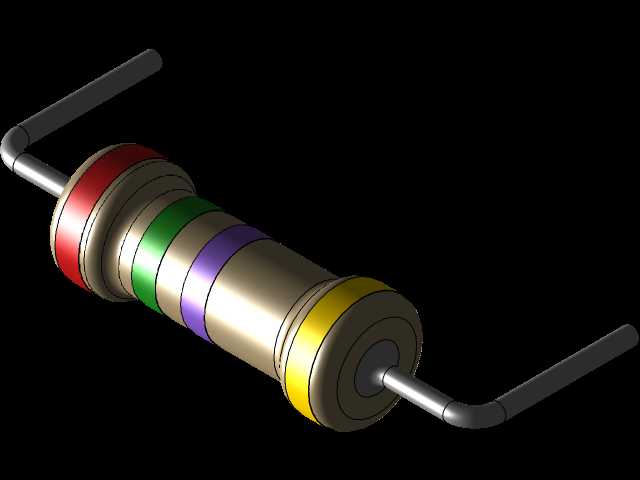

带成型弯脚色环通孔轴向电阻三维结构

这款带成型弯脚的色环通孔电阻，是电子装联领域应用极为广泛的基础无源元件，日常在消费电子主板、工业控制电路板、电源模块、家电控制板、通信设备板卡等场景中承担着分压、限流、阻抗匹配、信号调理等核心作用，是电路设计中不可或缺的基础组成部分。不同于常规直插式直脚电阻，这款模型还原的是经过引脚预成型处理的弯脚款式，能够直接适配板边贴装、卧式卧装紧贴PCB板面的安装需求，在空间紧凑的板卡设计中，可以有效降低元件安装后的整体高度，避免与外壳、结构件或者周边高位元件产生干涉，同时预成型的弯脚结构能够在波峰焊、回流焊过程中减少引脚应力，降低虚焊、引脚翘起的不良概率，提升批量生产的装配合格率。从设计思路来看，模型完整还原了轴向电阻的经典结构：中间的陶瓷基体是电阻的核心承载部分，表面覆盖的色环采用行业通用的四色环标识规则，从靠近端部的位置依次为阻值有效位、倍率位、误差位，生产和装配环节无需借助测量工具即可快速识别电阻参数，适配产线快速分拣、手工插件的作业需求。两端的金属端帽紧密压合在陶瓷基体两端，既起到固定电阻膜层、连接内部导电层与外部引脚的作用，也能在引脚受外力弯折时分散应力，避免电阻膜层被拉扯断裂。引脚部分还原了实际生产中的90度弯折成型结构，弯折处做了圆弧过渡处理，没有尖锐直角，既符合实际加工中引脚折弯的工艺要求，也能避免弯折处应力集中导致的引脚断裂问题，引脚的直径、伸出长度、弯折后的水平段长度都贴合常规通孔插装的通用尺寸规范，能够适配标准2.54mm间距的PCB通孔设计，安装时引脚穿过PCB焊盘后仅需保留标准长度的焊脚即可完成焊接，无需二次剪脚，适配自动化插件设备的作业要求。在外形尺寸与安装边界上，模型还原的电阻本体直径、本体长度都符合常规小功率轴向电阻的尺寸范围，弯脚成型后元件整体贴装高度远低于直插立式安装的电阻，在设计有高度限制的薄型设备、紧凑结构的控制模块时，能够精准预留安装空间，避免出现元件超高无法合盖的问题；同时卧式贴板的安装方式也能提升元件的抗震性能，在有振动工况的工业设备、车载电子场景中，降低元件受振动脱落的风险。模型的结构细节完全贴合实际量产电阻的结构特征，不管是用于电路板装配的干涉检查、生产工艺的模拟验证，还是电子装联教学的演示素材，都能还原真实元件的装配状态，帮助设计人员提前预判装联过程中可能出现的空间干涉、引脚匹配问题，优化PCB布局的合理性。
