EFG法蓝宝石生长加热炉成套设备结构

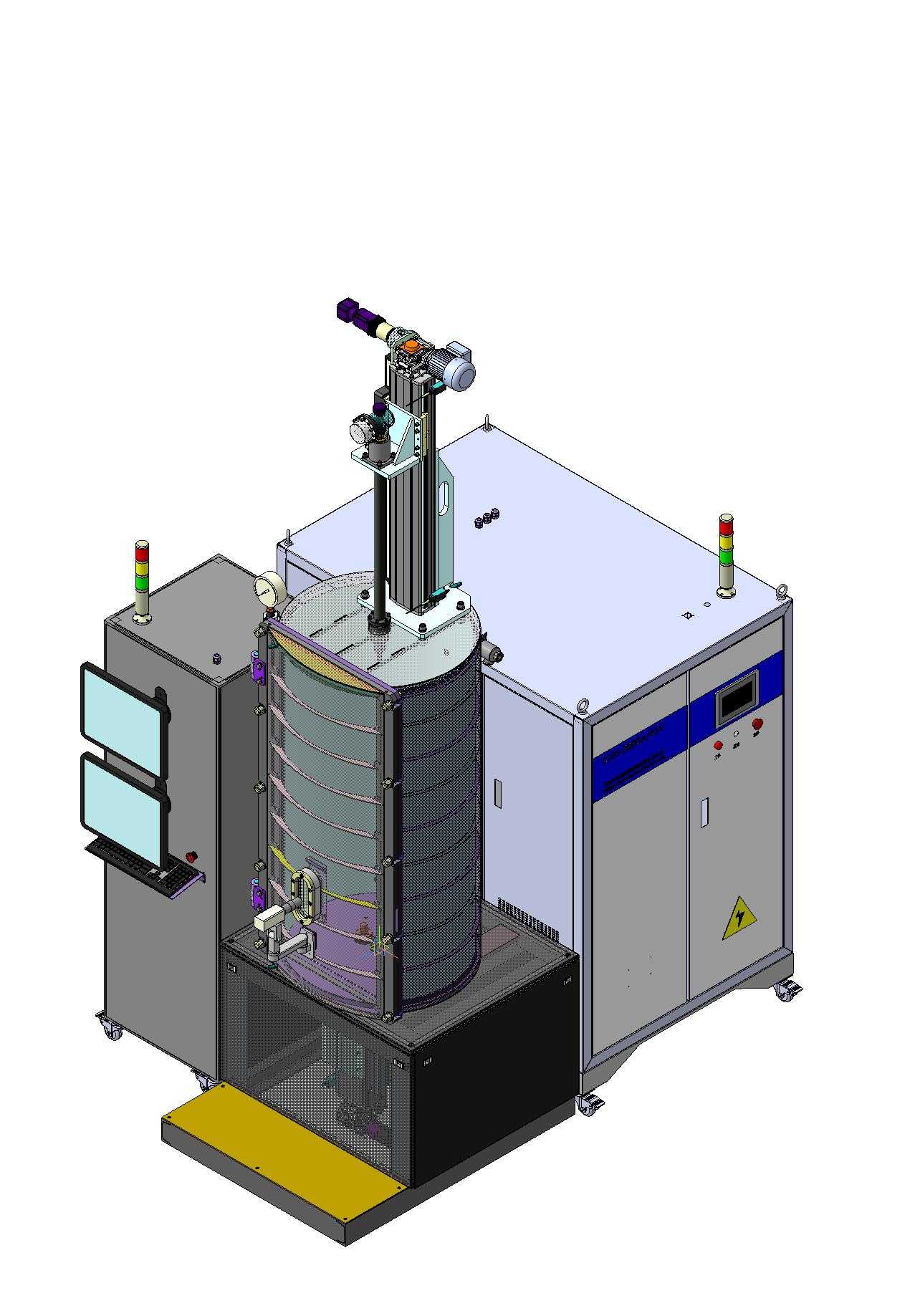

该设备是面向人工晶体生长领域的专用热工装备，主要应用于蓝宝石材料的工业化制备场景，可稳定完成导模法生长工艺下的蓝宝石板、管、棒等不同形态晶体制备作业，覆盖半导体衬底材料、光学窗口元件、高强度耐磨结构件等下游产业的原料生产需求，是蓝宝石晶体制备产线中的核心热加工单元。设备整体采用模块化集成布局思路，将主炉体、电控柜体、操作工位、上料执行机构整合为一体化成套结构，主炉体作为核心反应腔采用立式圆筒形结构，外层设置多层保温屏蔽结构，可有效降低炉内高温区的热量向外散失，保障炉膛内部温场的均匀性与稳定性，满足EFG工艺对轴向、径向温度梯度的严苛控制要求；炉体顶部集成升降式籽晶夹持机构，可带动籽晶杆完成精准的升降、旋转动作，匹配晶体生长过程中的拉速、转速控制需求，机构旁设置多组气路、真空接口，可适配炉内抽真空、保护性气氛填充的工艺要求。设备两侧分别设置独立电控柜体，柜体内部集成温控模块、功率调节模块、运动控制模块与安全联锁单元，柜体顶部设置多层状态警示灯，可实时反馈设备运行、待机、故障等不同工作状态，柜体正面设置操作面板与急停控件，方便操作人员就近完成参数调整与应急操作；主炉体侧方设置双屏操作工位，上下排布的两块显示屏可分别展示温场曲线、设备运行参数、晶体生长状态等不同维度的信息，工位旁预留操作台面，可放置工艺记录工具与检测辅具。设备底部设置调平支撑脚与黄色防滑接料平台，接料平台可承接开炉过程中掉落的保温碎屑与物料，同时作为操作人员近距离作业的站立区域，整体安装边界充分考虑车间产线的布局要求，各柜体与主炉体之间预留足够的检修维护通道，设备外围的安全警示标识清晰明确，高温区域设置防触碰防护结构，可有效规避生产过程中的安全风险。整套结构设计充分匹配EFG法晶体生长的工艺逻辑，各功能单元的布局兼顾操作便利性与运行可靠性，可支撑长时间连续化的晶体生长作业。
