集成CANOPEN通讯的TWIDO与ALTIVAR电控柜体

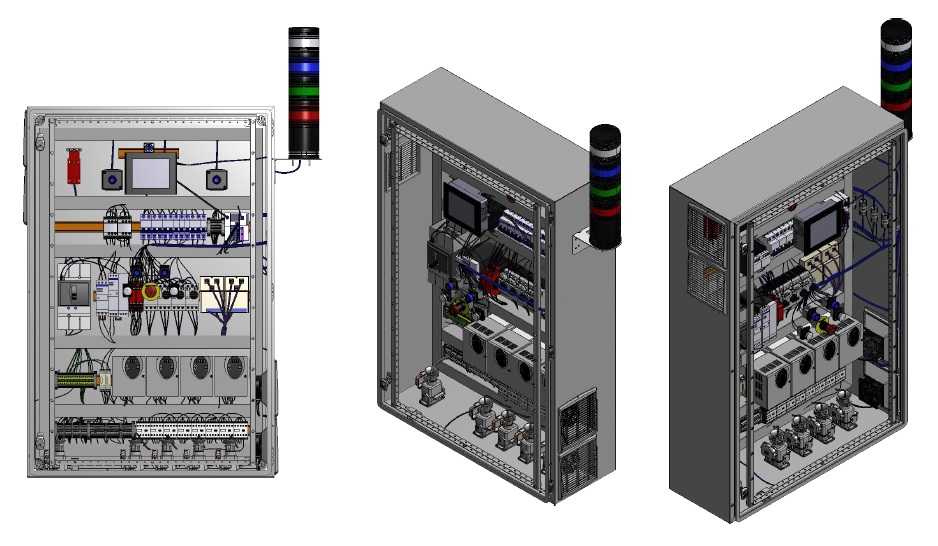

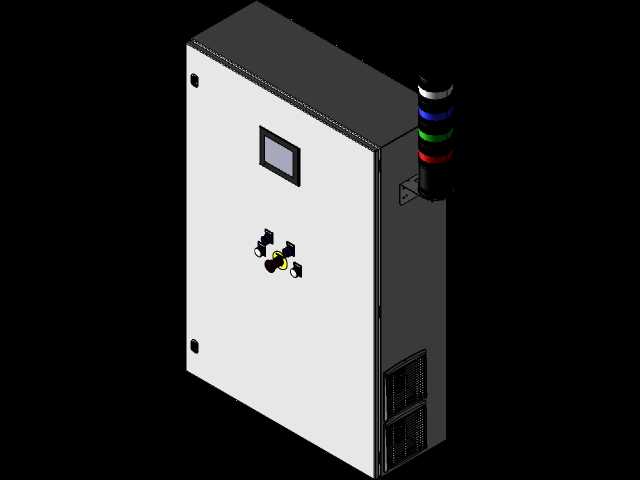

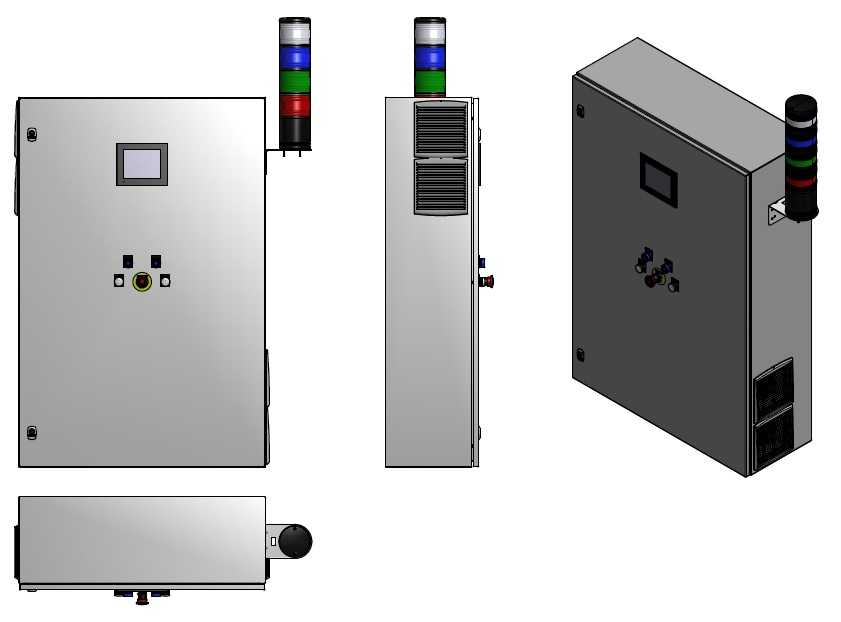

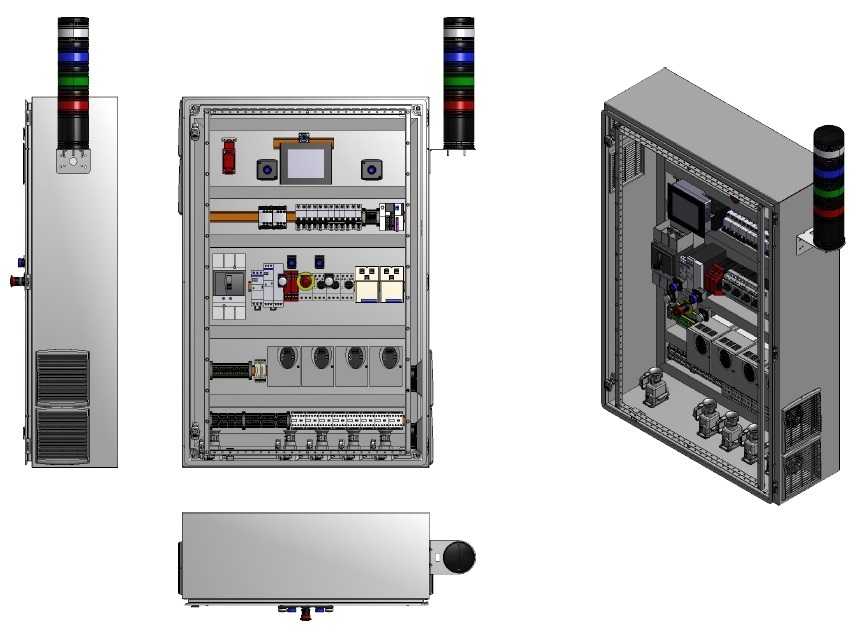

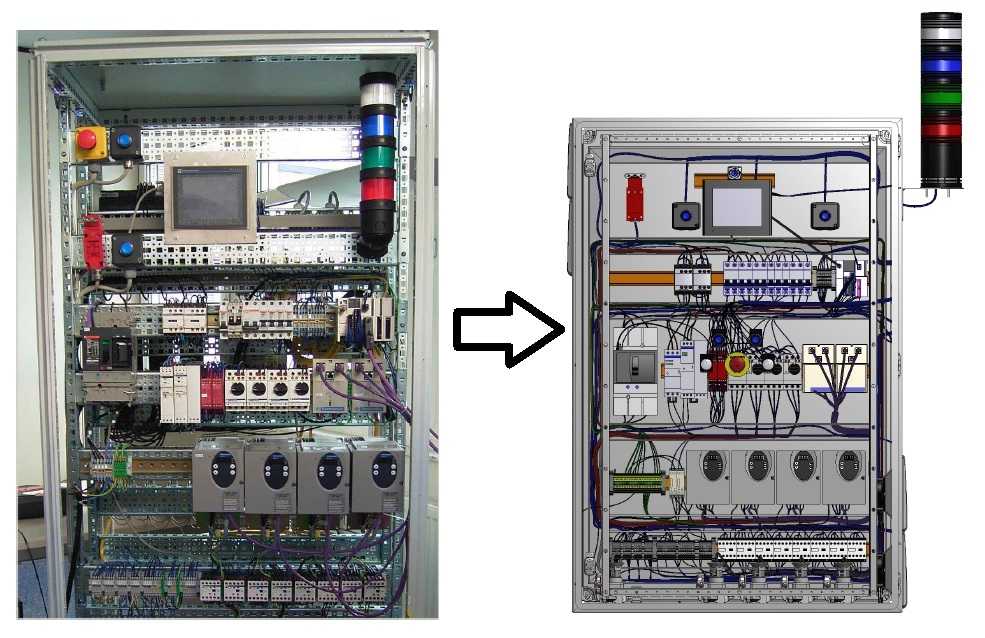

该电控柜体主要面向工业现场的分布式设备控制场景，常见于生产线传动段、小型物料输送系统、配套加工单元的动力与控制集成环节，承担逻辑控制、变频驱动、现场总线通讯的核心功能，可实现单台设备或小型工段的独立运行控制，也可通过CANOPEN总线接入上层产线控制系统，完成多设备的协同调度与状态数据交互。柜体采用立式壁挂/落地兼容的结构设计，正面预留人机交互窗口与操作控件安装位，侧部集成多层色状态警示灯，可直观反馈设备运行、故障、待机等不同工作状态，底部设置通风散热格栅，适配柜内驱动元件长时间运行的散热需求。设计阶段充分考虑工业现场的安装边界，柜体整体采用规整的长方体构型，门板与柜体主体采用铰链连接搭配锁止结构，既满足日常操作维护的开门需求，也能在闭合状态下达到工业现场所需的防护等级，避免粉尘、溅水对内部电气元件造成损伤。内部集成TWIDO系列逻辑控制单元与ALTIVAR系列变频驱动单元，通过CANOPEN总线实现两者的高速数据交互，无需繁杂的硬接线即可完成控制指令下发、运行参数回传、故障信号联动等功能，大幅简化柜内布线复杂度，同时提升信号传输的稳定性与抗干扰能力。正面操作区设置的控制按钮与旋钮，可实现本地手动操作、模式切换、急停触发等基础功能，配套的小型显示屏可实时展示当前运行频率、设备状态、故障代码等关键信息，方便现场操作人员快速掌握设备运行情况。柜体侧部的警示灯采用分层多色设计，不同颜色对应不同运行等级，可在车间嘈杂环境下通过视觉信号快速传递设备状态，降低现场巡检的识别难度。底部的散热结构对应内部驱动单元的安装位置，形成自然通风的散热风道，无需额外加装强排风装置即可满足常规工况下的散热要求，同时减少柜体开孔数量，提升整体防护性能。安装尺寸方面，柜体预留了标准的壁挂安装孔位与落地支撑固定点位，可根据现场安装空间灵活选择安装方式，柜内元件排布遵循强弱电分离原则，控制回路与动力回路分区域布置，减少电磁干扰对通讯信号与控制信号的影响，接线端子预留充足的扩展余量，方便后续外接传感器、执行器等外围设备，满足产线后续小范围功能调整的扩展需求。
