大排量航模无刷外转子动力电机结构设计

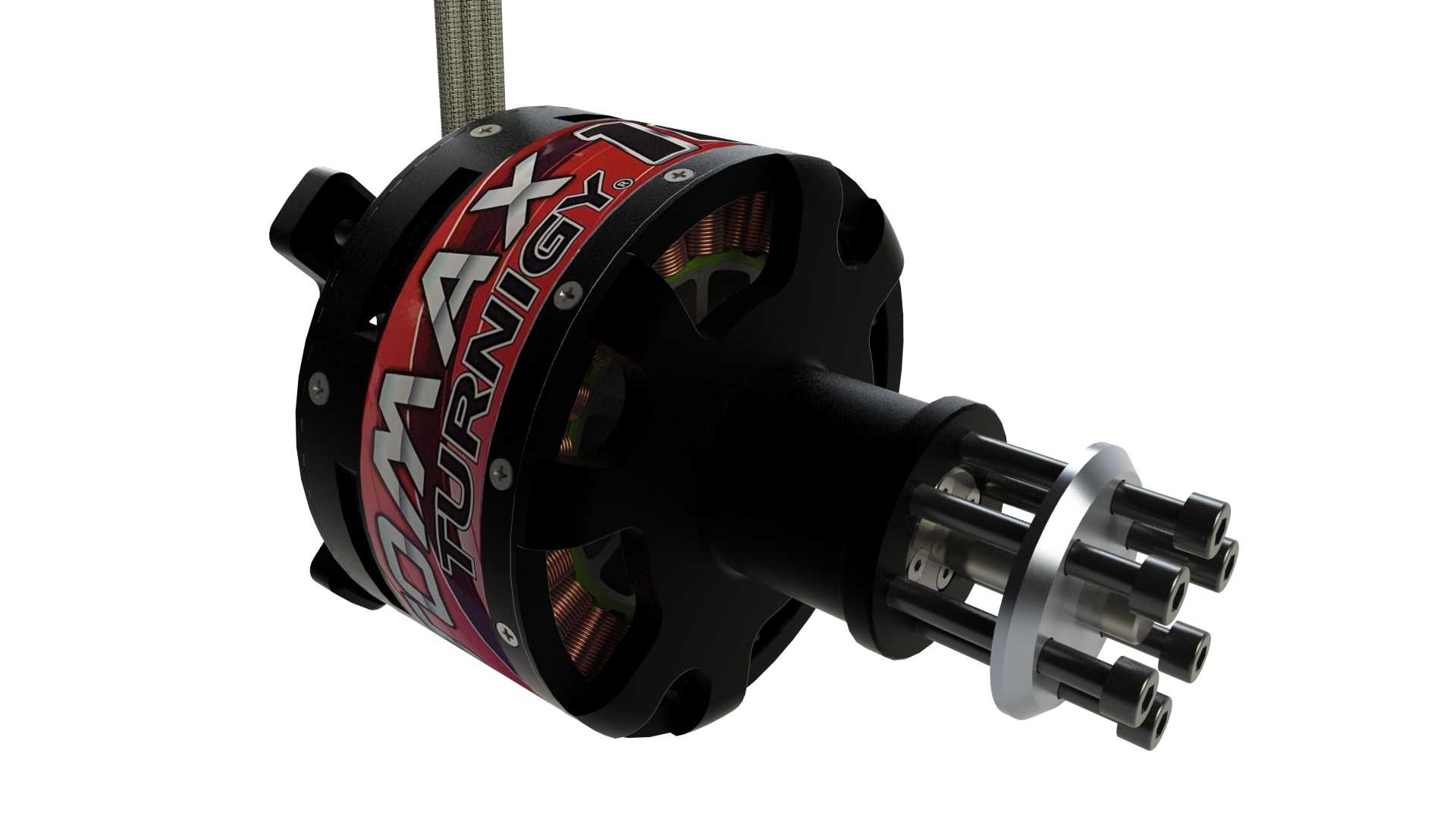

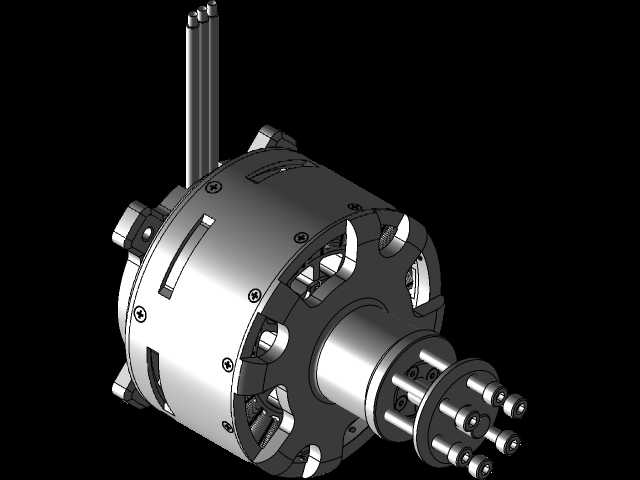

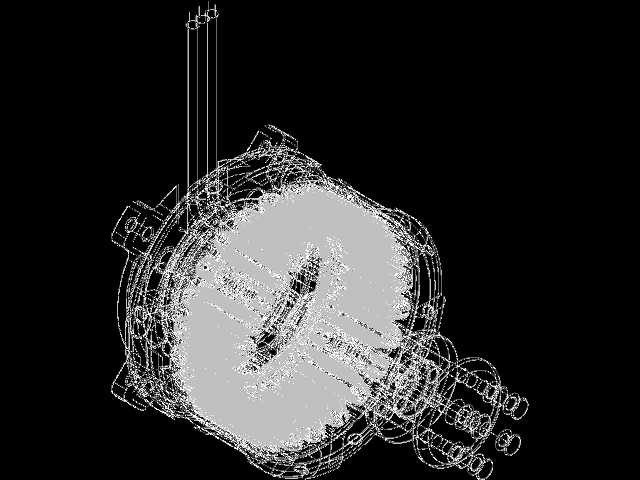

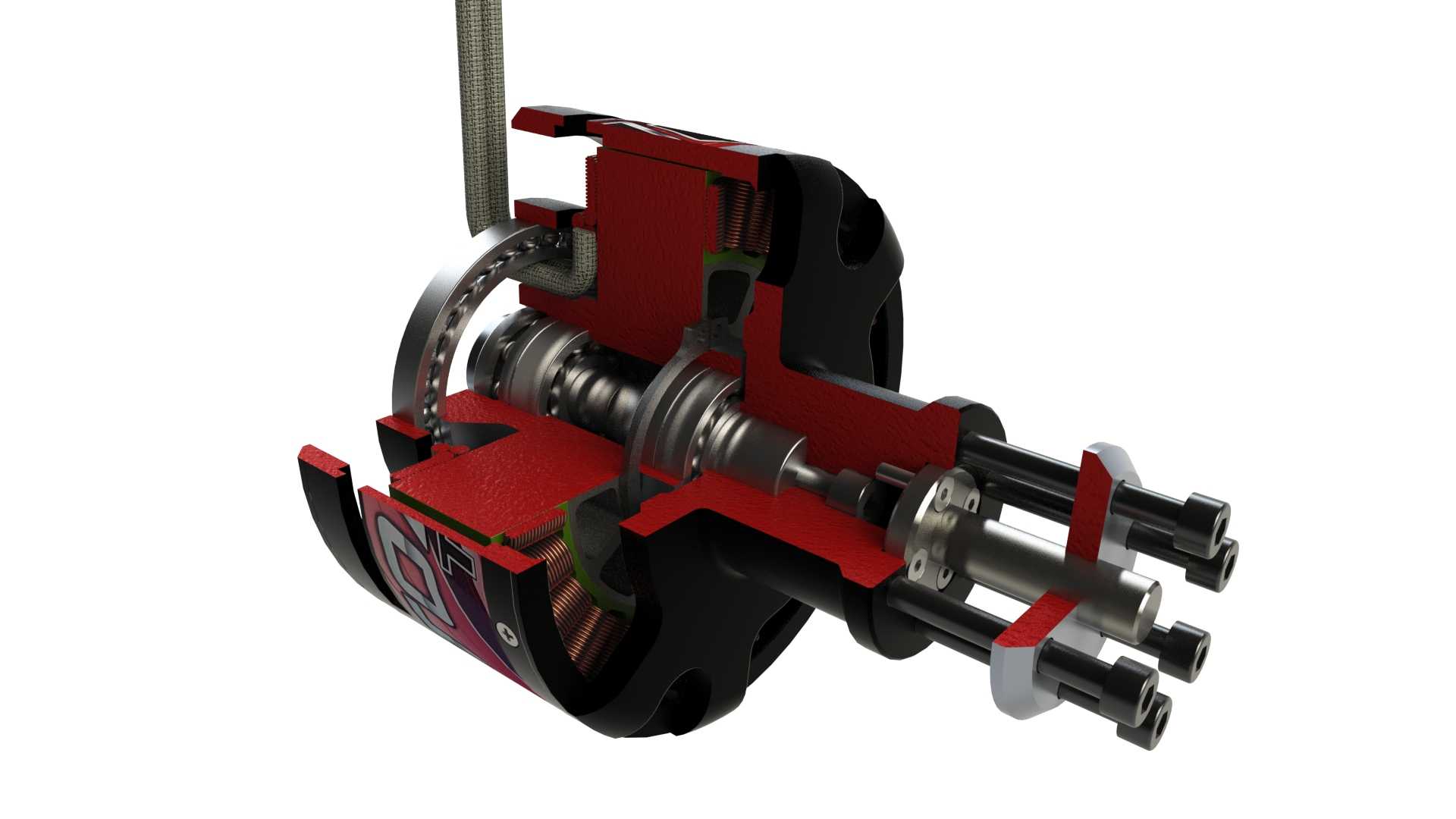

这款大排量级外转子无刷电机，主要面向大尺寸固定翼航模、像真机、大型无人旋翼飞行器的动力输出场景，能够为起飞重量在十公斤级以上的航空模型提供充沛的拉力输出，替代传统同排量燃油航模发动机，规避燃油动力调试复杂、维护繁琐、运行噪音大、排放污染等问题，适配需要稳定长航时动力输出的航模作业、航模竞赛、航拍飞行等场景。从实际用途来看，该电机作为航模动力系统的核心部件，通过搭配匹配规格的电子调速器、大倍率锂聚合物电池组，能够驱动大尺寸螺旋桨产生稳定拉力，支撑航模完成起飞、巡航、特技动作、降落等全流程飞行动作，相比小级别无刷电机，它的扭矩输出更强，能够适配更大直径的螺旋桨，在较低转速区间即可获得足够拉力，大幅提升大尺寸航模的飞行稳定性与动力冗余度。在功能特性层面，该电机采用外转子结构设计，转子外壳直接集成磁钢，运转时外壳随磁钢同步旋转，能够直接带动螺旋桨转动，省去了传统内转子电机所需的减速齿轮组，降低了动力传动过程中的能量损耗，同时减少了机械故障点，提升动力系统的整体可靠性；定子绕组采用高槽满率绕制工艺，搭配高牌号硅钢片铁芯，能够有效降低铁损与铜损，提升电机的能量转换效率，降低大负载运转时的发热问题；电机外壳设计有大面积镂空通风槽，在转子旋转带动下能够形成主动风冷气流，快速带走绕组与磁钢产生的热量，保障电机在大油门持续输出工况下的性能稳定，避免过热退磁问题。从设计思路来看，该电机在结构设计上优先考虑航模安装的适配性与维护便捷性，前端输出端采用多螺栓安装位的桨座设计，能够兼容不同孔距的大尺寸螺旋桨安装，保证螺旋桨与输出轴的同轴度，避免高速运转时出现动平衡偏差导致的震动问题；电机尾部设计有标准化的十字安装架，能够直接通过螺栓固定在航模的防火墙上，安装孔位匹配主流大级别航模的安装尺寸，无需额外制作转接件即可完成装配；出线端采用耐高温硅胶线，能够承载大电流输出，避免长时间大负载下线缆过热老化。在外形尺寸与安装边界层面，该电机的径向尺寸适配100cc级燃油航模发动机的安装空间，能够直接替换同级别燃油发动机完成电动化改装，轴向长度紧凑，不会过多占用航模机头的内部空间，为电池、电调等部件预留充足的布置空间；安装架的孔位间距、输出轴的伸出长度、桨座的安装平面度都经过精准匹配，保证安装后电机轴与航模机身轴线重合，避免出现拉力线偏移影响飞行姿态的问题；电机整体重量经过优化，在保证结构强度的前提下尽可能降低自重，提升航模的动力重量比，优化飞行性能。
