停车场出入口直杆道闸设备结构设计

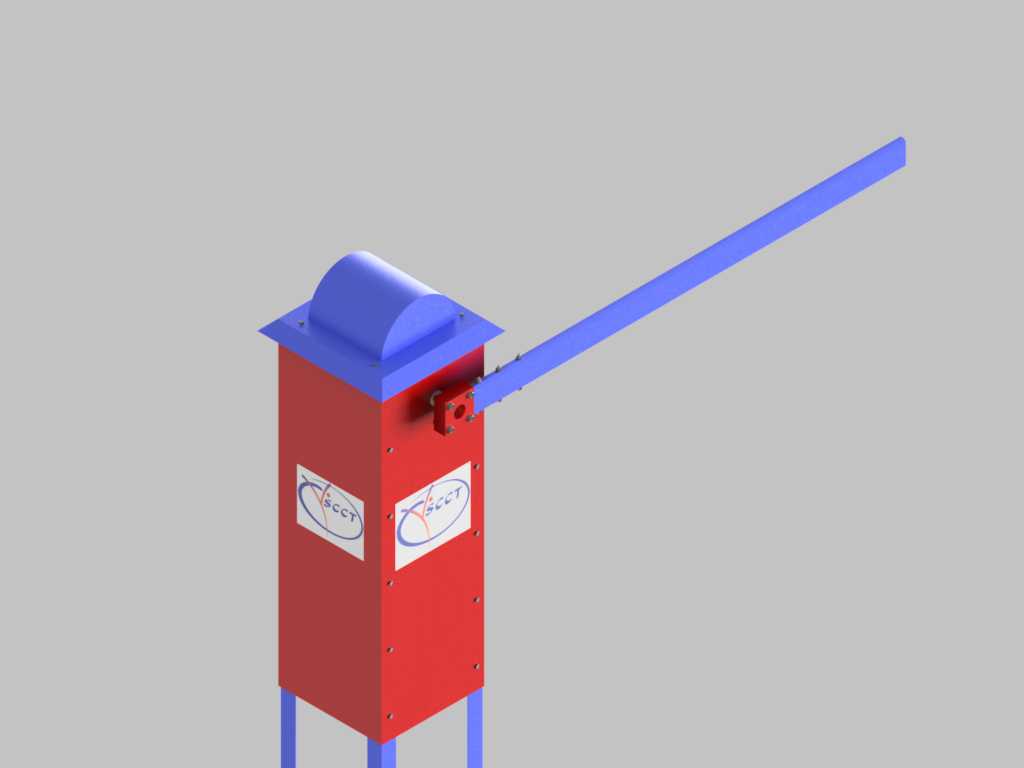

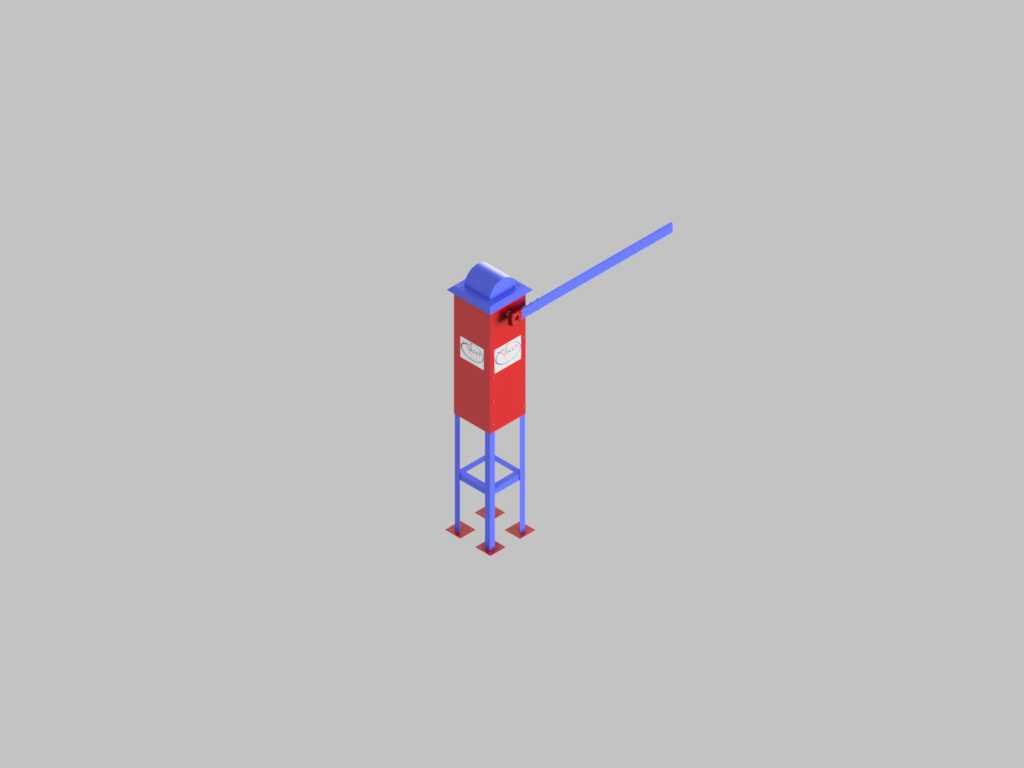

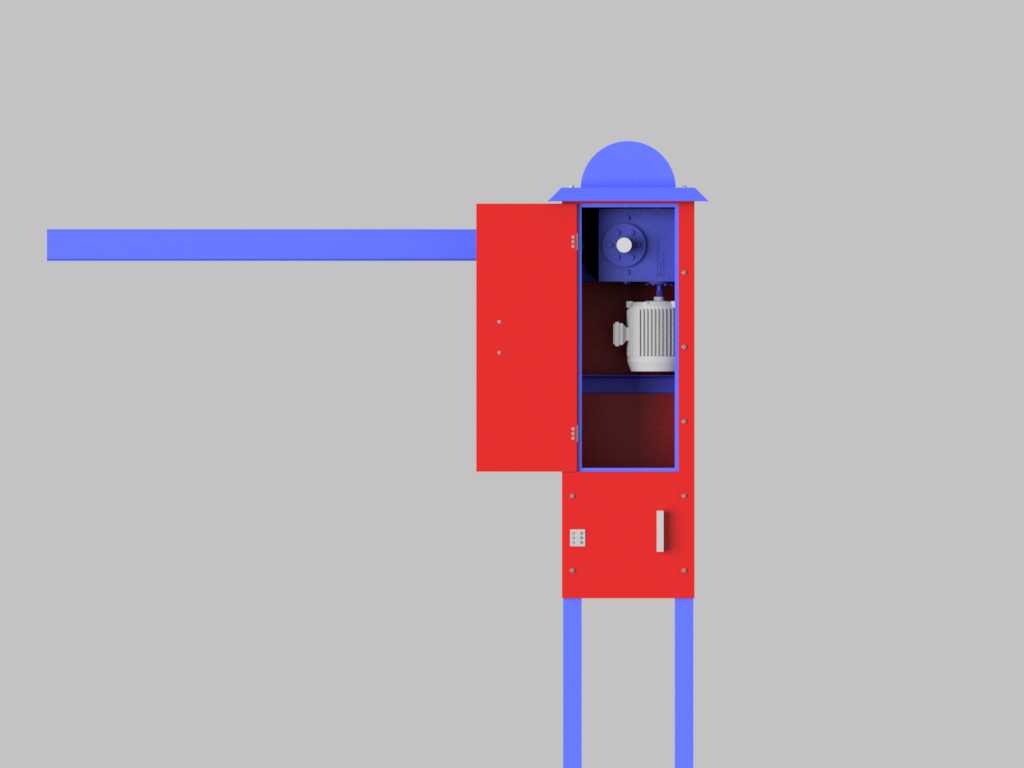

这款直杆式自动道闸，主要应用于各类封闭管控场景的出入口通行管理，覆盖商业写字楼地下车库、居民小区出入口、产业园区车行通道、公共停车场进出口、企事业单位内部车辆管控点位等场景，核心作用是对进出的机动车辆进行有序拦挡与放行管控，替代传统人工手动抬杆的管控模式，大幅提升出入口通行效率，同时可配套车牌识别系统、刷卡门禁系统、地感检测装置实现无人值守的自动化通行管理，有效降低出入口管控的人力投入。从功能特性来看，该道闸采用一体化立式机箱搭配直型拦挡杆的结构设计，机箱作为核心承载部件，内部集成动力传动组件、控制模块、平衡配重结构，外部采用钣金折弯焊接成型的壳体结构，表面做喷涂防锈处理，能够适配户外露天安装的日晒雨淋使用环境，底部设置四个支撑固定脚，可直接通过膨胀螺栓固定在混凝土安全岛上，安装时需预留足够的杆体转动空间，避免抬杆落杆过程中触碰周边固定构筑物。设计过程中优先考虑设备运行的稳定性与安全性，拦挡杆采用轻质高强度的型材制作，在保证结构刚性的前提下降低杆体自重，减少动力组件的负载，同时搭配平衡弹簧结构抵消杆体自重带来的扭矩，让抬杆落杆动作平稳顺畅，避免运行过程中出现抖动、卡顿的问题；机箱顶部做圆弧防雨顶盖设计，防止雨水渗入内部损坏电气元件，侧面预留检修开口，方便后期运维人员快速排查内部故障、更换损耗配件。安装边界方面，需根据通道宽度匹配对应长度的拦挡杆，常规单车道适配3到6米长度的直杆，安装时机箱需距离通道边缘预留不小于20厘米的安全距离，杆体下落时距离地面高度保持在80到90厘米，既能够有效拦挡常规小型机动车辆，也能避免剐蹭车辆底盘，抬杆后杆体处于竖直状态时，下方通行净空不低于2.2米，满足常规家用轿车、SUV等车辆的通行高度需求。整体结构设计紧凑，没有冗余的外露部件，外观简洁规整，既能够满足出入口管控的功能需求，也能适配不同场景的外观风格，不会对周边环境造成突兀的视觉影响。
