双头开口扳手工业级手动拆装工具结构设计

　　在设备运维、装配产线、机加工现场的日常作业里，双头开口扳手是出现频率极高的手动紧固工具，不管是小到电气柜内的接线端子紧固，还是大到重型设备的地脚螺栓调整，都能看到这类工具的使用场景。和单头扳手相比，双头开口的结构设计可以让作业人员在不更换工具的前提下，快速适配两种不同规格的外六角螺栓、螺母，大幅减少工具切换的频次，尤其适合高空作业、狭窄空间作业这类不方便频繁取放工具的工况，能有效降低作业过程中工具掉落的风险，提升单次作业的连续操作效率。

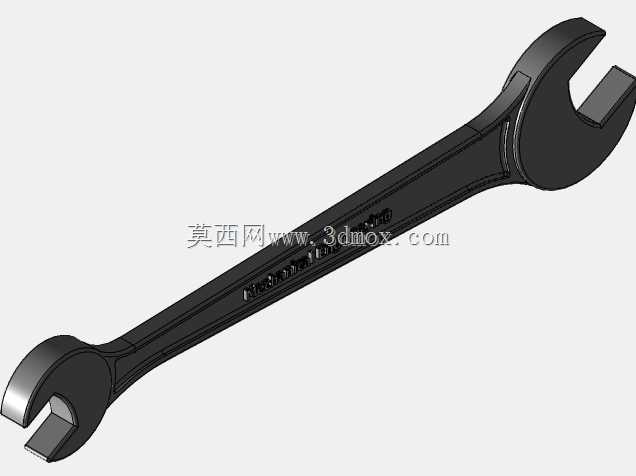

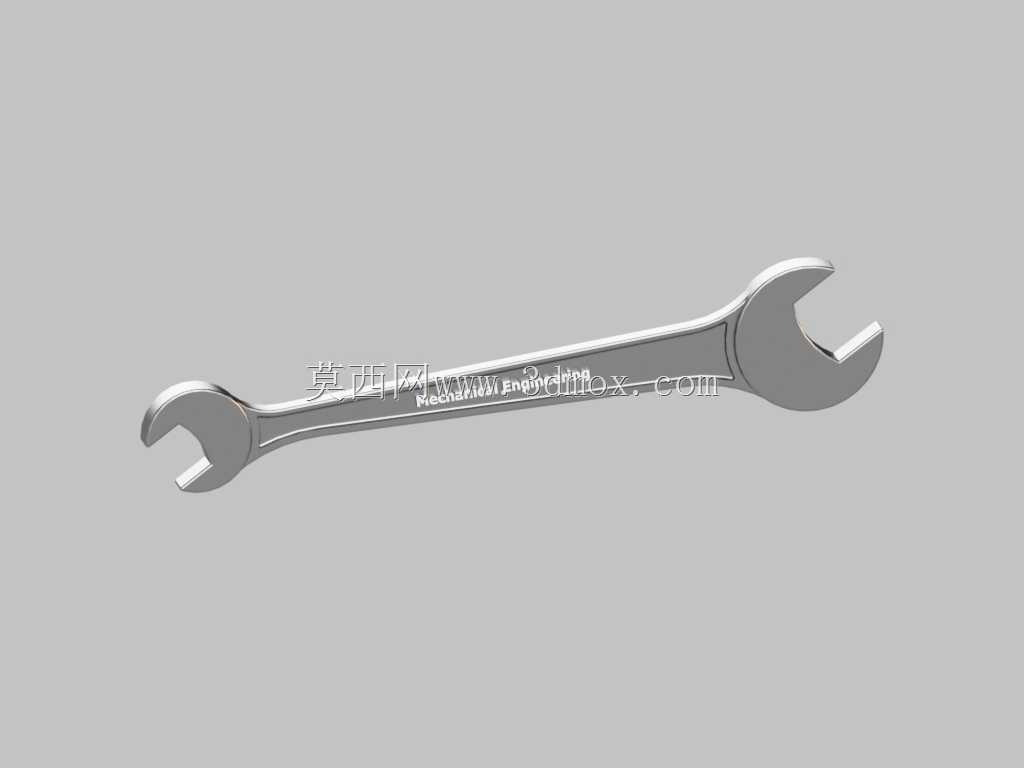

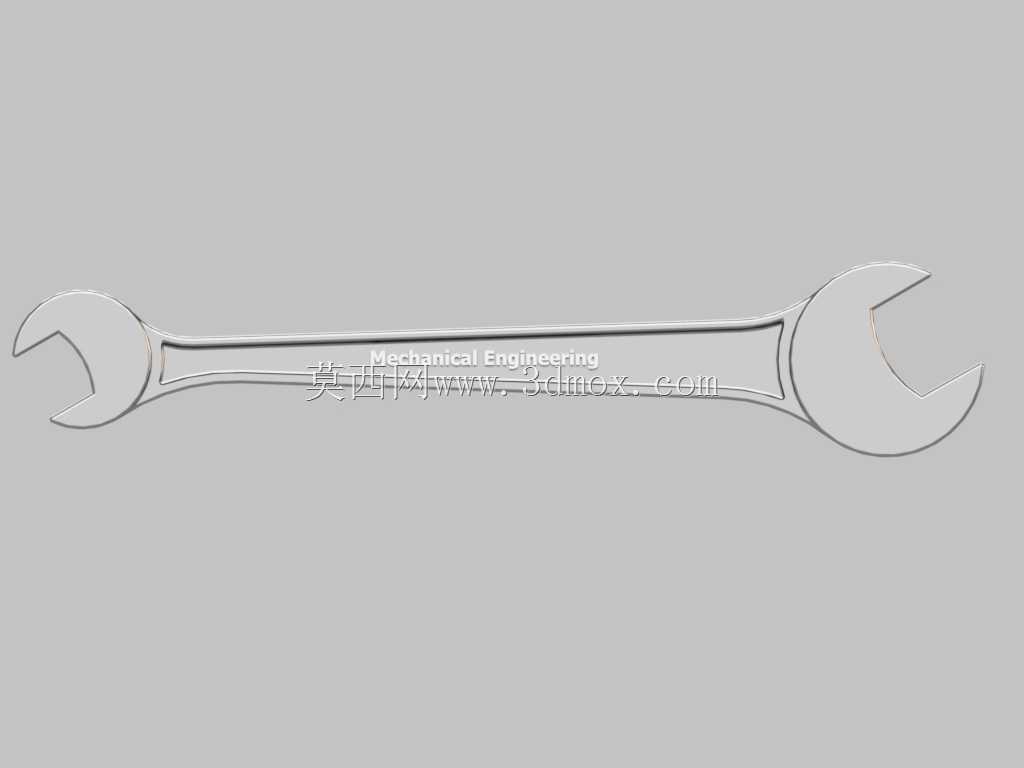

　　从结构设计逻辑来看，这款双头开口扳手的两个开口端分别对应不同的公称螺栓规格，开口的内侧面采用了15度的偏角设计，这个角度是经过长期工程验证的最优值——作业时扳手不需要完整转动360度，只需要每次扳动15度后翻转扳手，就能在螺栓周边空间极其有限的场景下完成连续紧固或拆卸操作，比如在设备机架内部、管路排布密集的区域，普通扳手无法大角度回转的情况下，这个偏角设计就能解决操作空间不足的痛点。扳手的杆身采用了从两端头部向中间逐渐收窄再平滑过渡的截面设计，靠近头部的位置截面厚度更大，用来承受扳动时的最大扭矩载荷，避免开口根部出现应力集中导致的断裂风险，中间握持段的截面做了圆弧过渡处理，没有尖锐的棱角，长时间握持施力的时候不会硌手，同时杆身的整体长度经过扭矩匹配设计，对应大规格开口的一端杆身长度更长，利用杠杆原理让作业人员用更小的握力就能达到螺栓要求的紧固扭矩，对应小规格开口的一端长度稍短，避免施力过大导致小规格螺栓被拧断或者螺纹滑牙。

　　在实际选型和使用的边界条件上，这类开口扳手的开口尺寸严格对应国标外六角紧固件的对边宽度公差，开口的两个夹持面做了高精度的平面加工，和螺栓六角头的贴合面积能达到90%以上，不会因为接触面积过小导致螺栓棱角被磨圆，也就是现场常说的“滑棱”问题，能有效延长紧固件的重复使用寿命。扳手整体采用合金结构钢整体锻造成型，经过热处理之后头部的硬度达到HRC40-48，既有足够的强度承受大扭矩，又有适当的韧性，不会因为突然的冲击力出现崩裂的情况。从安装和操作的空间边界来看，使用这款扳手时，螺栓轴线方向需要预留的操作空间只需要大于扳手杆身的厚度即可，螺栓径向需要预留的空间要大于对应开口端的头部回转半径，在做产线布局设计或者设备结构设计的时候，如果预留的紧固件操作空间满足这个边界条件，后期运维时就可以直接使用这类普通开口扳手作业，不需要定制特殊的薄壁扳手或者专用工具，能大幅降低后期的运维工具成本。

　　不同于棘轮扳手或者套筒类工具，开口扳手不需要完全套住螺栓头部，只需要从侧面卡入即可完成操作，这一特性让它在处理螺杆过长、螺栓尾部有突出结构，套筒无法完全套入的场景下有不可替代的优势，比如设备安装时的长螺杆调平作业、管路法兰的螺栓紧固作业，这类场景下螺栓的一端已经固定，螺杆伸出螺母的长度较长，套筒无法从端部套入，开口扳手就可以直接从侧面卡入螺母进行操作。另外在做三维结构设计的时候，这类扳手的模型可以直接导入到设备的装配仿真环境中，用来验证紧固件周边的操作空间是否足够，提前排查后期装配、运维过程中会出现的工具干涉问题，避免设备加工完成之后才发现扳手无法卡入紧固件，需要重新修改结构的问题，能有效缩短设备的研发迭代周期，减少生产阶段的设计变更成本。在日常的工具配置中，不同规格的双头开口扳手通常会成套配置，覆盖现场常用的螺栓规格范围，不管是装配线上的批量组装作业，还是售后运维的现场故障排查，都是必备的基础手动工具，其结构简单、可靠性高、维护成本极低的特点，让它从工业生产场景到日常民用维修场景都有极其广泛的应用。
