立式带座圆管夹持固定支座结构设计

　　这款立式带座夹持支座，是轻型输送线、小型设备机架、工装夹具搭建场景里常用的管路固定元件，主要承担圆管状构件的承托、定位与载荷传递作用，常见于气动管路布设、小型导杆轴系支撑、设备外围防护栏管段固定这类工况，能在不破坏被夹持管件表面的前提下，实现管件与安装基面的刚性连接，避免管件受振动、外力作用出现移位、偏转问题。

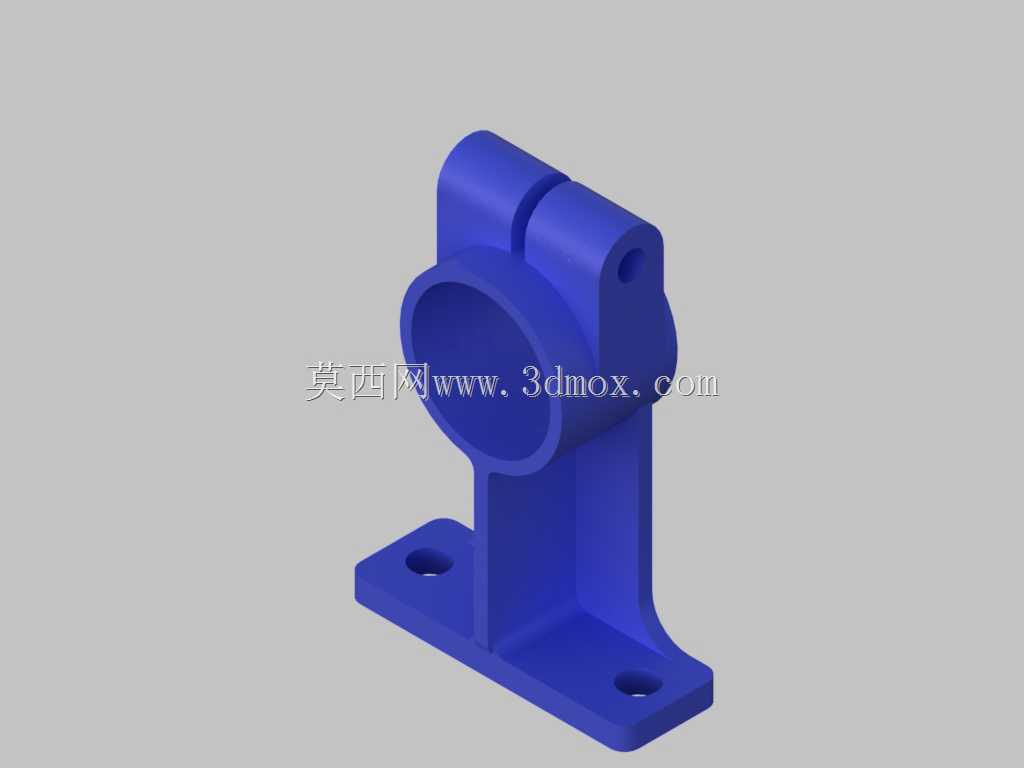

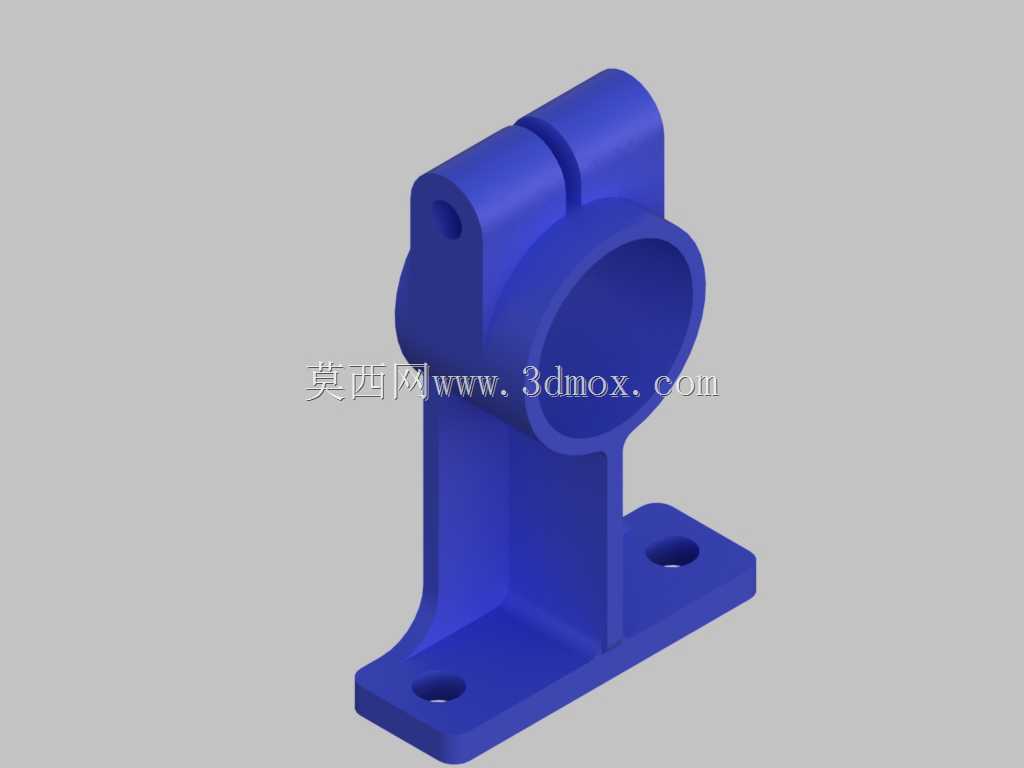

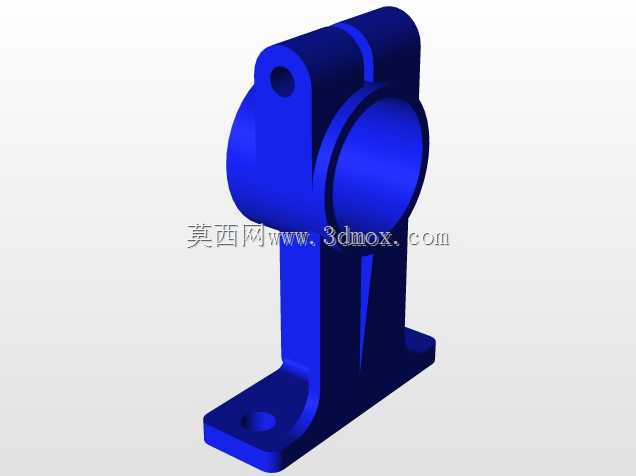

　　从结构设计逻辑来看，整体采用一体化铸造成型后机加工的工艺路线，底部为带两个安装沉孔的矩形安装底板，底板与上部夹持段通过渐变过渡的立筋连接，立筋厚度从底板处向夹持段逐步收窄，既保证了支撑方向的抗弯截面模量，又尽可能控制了整体重量，避免不必要的材料冗余。上部夹持段为开缝式圆环结构，圆环内径与被夹持的标准外径圆管匹配，开缝位置设置同轴锁紧孔，安装时通过螺栓收紧开缝间隙，就能让圆环内壁均匀抱紧管件外壁，这种抱紧式固定方式相比顶丝固定，接触面积更大，单位面积压应力更小，不会在薄壁管件表面压出凹痕，同时抗扭转、抗轴向窜动的能力更强，能适应有一定振动的设备运行环境。

　　安装边界方面，底板的两个安装孔中心距按照常用轻型安装标准设置，适配常规M6-M8规格的膨胀螺栓或内六角圆柱头螺钉，安装时底板与安装基面完全贴合，不需要额外加工定位槽，只要在安装基面预制对应孔位即可完成固定。上部夹持圆环的中心高度经过优化，既保证了管件安装后与安装基面有足够的安全距离，避免管件与基面突出的螺栓头、焊缝等结构干涉，又不会因为支撑高度过高导致整体刚性下降，在承受垂直于管件轴线的径向载荷时，立筋的形变控制在常规机械设计允许的挠度范围内。

　　设计过程中特意对几个应力集中位置做了优化处理：底板与立筋的衔接位置采用大圆角过渡，避免直角连接处受载时出现应力集中导致的断裂风险；夹持圆环的开缝端部做了倒角处理，一方面方便锁紧螺栓的穿入装配，另一方面避免收紧时开缝端部出现应力开裂；圆环内壁没有加工额外的防滑齿槽，针对表面精度要求高的光管、镀铬导杆类构件，不会划伤构件表面，若需要更大的抱紧摩擦力，可在圆环内壁与管件之间垫入薄橡胶垫，就能进一步提升防滑锁紧效果，适配不同的使用需求。

　　实际选型使用时，需要注意被夹持管件的外径公差，这款支座的圆环内径按照基孔制H8公差设计，适配外径h7-h9公差的圆管、圆轴类构件，若管件外径偏差过大，会出现锁紧后抱紧力不足或者无法装入的问题。另外安装时锁紧螺栓的拧紧力矩需要控制在合理范围，力矩过大会导致开缝处塑性变形，失去反复拆装使用的弹性，力矩过小则会导致抱紧力不足，管件容易出现滑动。整体结构没有多余的复杂特征，建模过程中先绘制底板轮廓草图，拉伸生成底板实体后，绘制立筋与夹持圆环的截面草图，通过拉伸、布尔运算合并实体，再对安装孔、锁紧孔进行切除，最后添加所有过渡圆角即可完成建模，特征树逻辑清晰，参数化修改方便，只需要调整圆环内径、安装孔中心距、支撑高度几个核心参数，就能快速衍生出适配不同管径、不同安装要求的同系列支座模型，能大幅缩短同类型标准件的建模效率，适合在非标设备设计过程中直接调用，减少重复建模的工作量。
