多铰接耳座式机械连接支撑构件

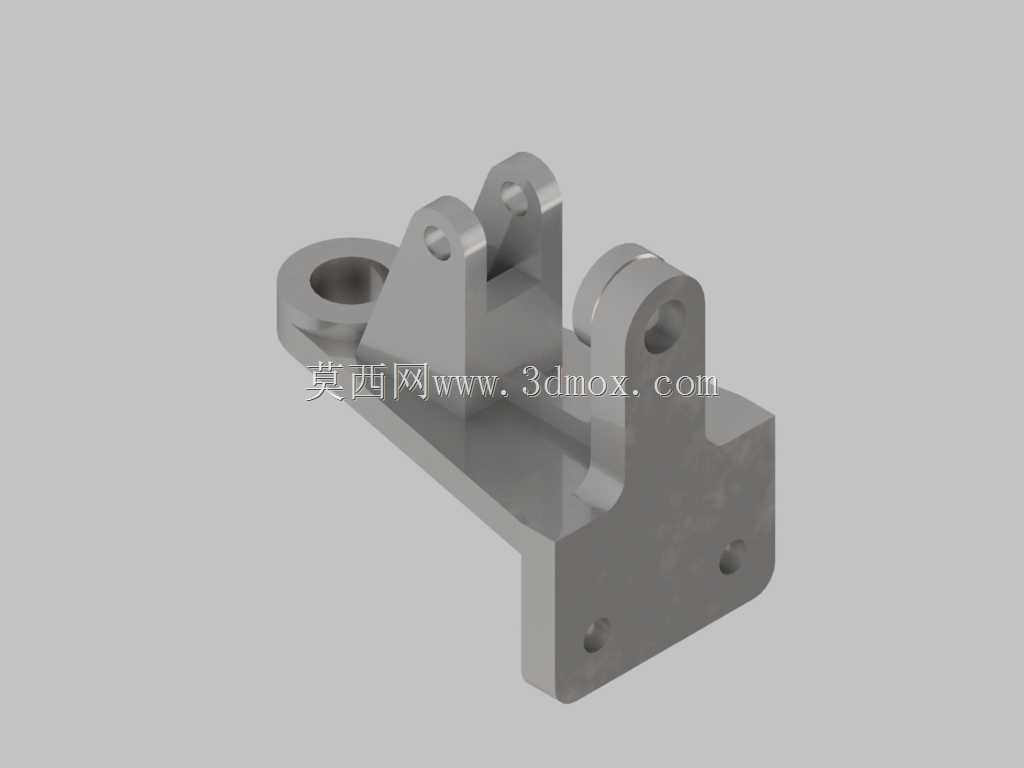

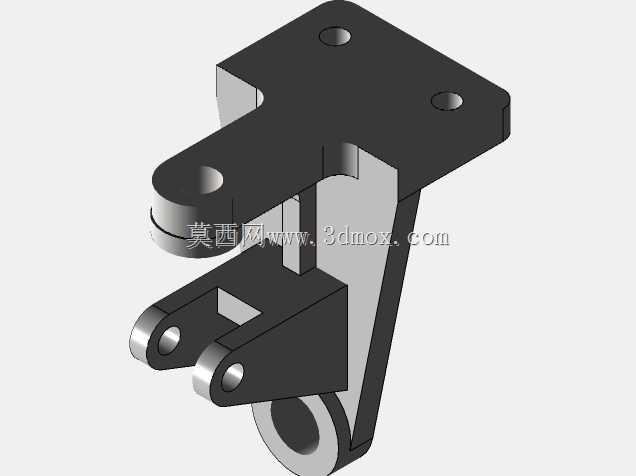

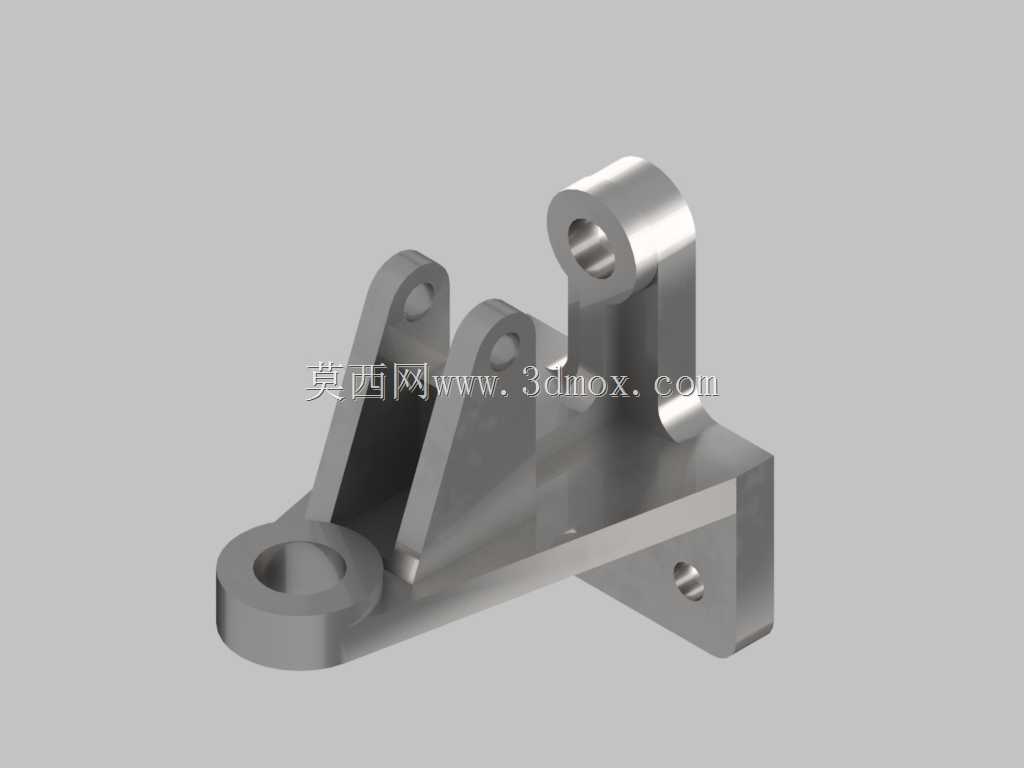

　　这类带多组铰接耳的支撑构件，常见于轻工自动化生产线的连杆传动工位、小型工程机械的操作机构连接端，也会出现在农用机具的挂接调节部位，核心作用是为多组联动杆件提供统一的安装基准，同时承受杆件往复摆动带来的交变载荷，避免分散安装带来的定位误差累积。从结构上看，构件主体采用一体化铣削成型的基座设计，底部预留两个沉头安装孔，可直接通过内六角螺栓固定在设备的安装面板或者型材框架上，安装时不需要额外加工适配垫块，基座底面的平面度公差控制在0.02mm以内，能保证安装后不会出现偏载翘曲的问题。基座一侧延伸出带通孔的悬臂耳座，这个位置主要用来安装固定端的铰接销轴，作为整个连杆机构的摆动基准，孔位的同轴度公差按照IT7级精度设计，

　　销轴装配后不会出现卡滞或者旷量过大的问题。基座上方分布三组高度依次递增的铰接耳板，每组耳板都做了等厚设计，耳板端部做了R3的圆角过渡，避免应力集中导致的耳板断裂，耳板上的销轴孔都做了铰孔处理，表面粗糙度达到Ra1.6，能减少销轴转动时的磨损，延长构件的使用寿命。设计时特意将三组铰接耳的回转中心设置在同一条平行于基座底面的轴线上，这样联动的三组杆件摆动时不会出现运动干涉，每相邻两组耳板之间的间距预留了8mm的间隙，足够容纳杆件端部的关节轴承或者轴套安装空间，不需要额外加装隔套就能完成装配。构件的整体外形尺寸控制在120mm×60mm×75mm的范围内，安装边界不会超出常规小型设备的安装工位空间，基座的壁厚设置为8mm，

　　在保证整体结构刚性的前提下尽可能减少材料占用，降低构件自重，适合在对安装负载有要求的轻型设备上使用。在实际选型应用时，这类构件可以直接替换同安装尺寸的焊接式铰接支座，一体化加工的结构不存在焊接变形带来的孔位偏移问题，装配时的调试工作量能减少60%以上，而且铸件或者型材铣削的材质一致性更好，长期承受交变载荷时不会出现焊缝开裂的失效问题。针对不同的载荷场景，还可以在铰接耳孔内加装自润滑铜套，不需要定期加注润滑脂就能满足长期往复摆动的使用需求，在粉尘较多的生产车间使用时，也可以在耳板外侧加装防尘密封圈，避免粉尘进入销轴配合面加剧磨损。从建模逻辑上看，绘制这类构件时首先要确定基座的安装基准面，先拉伸出基座的主体轮廓，

　　再根据联动杆件的运动轨迹确定每组铰接耳的位置和高度，优先保证各铰接孔的中心距尺寸精度，之后再对耳板和基座的连接位置做圆角过渡处理，最后添加安装孔的沉头特征，建模过程中要注意各特征的拔模角度，如果是采用铸造毛坯再机加工的工艺，还要预留2mm的机加工余量，避免毛坯尺寸不足导致成品报废。这类构件在实际使用中，常见的失效形式是耳板根部断裂或者销轴孔磨损超差，所以设计时特意在耳板和基座的连接位置做了加强筋过渡，筋板厚度设置为6mm，能有效分散耳板承受的径向载荷，销轴孔的壁厚设置为5mm，足够承受常规工况下的剪切力，不需要额外做加厚处理就能满足10kN以内的载荷使用需求。
