三角铰接式多工位传动连接臂结构

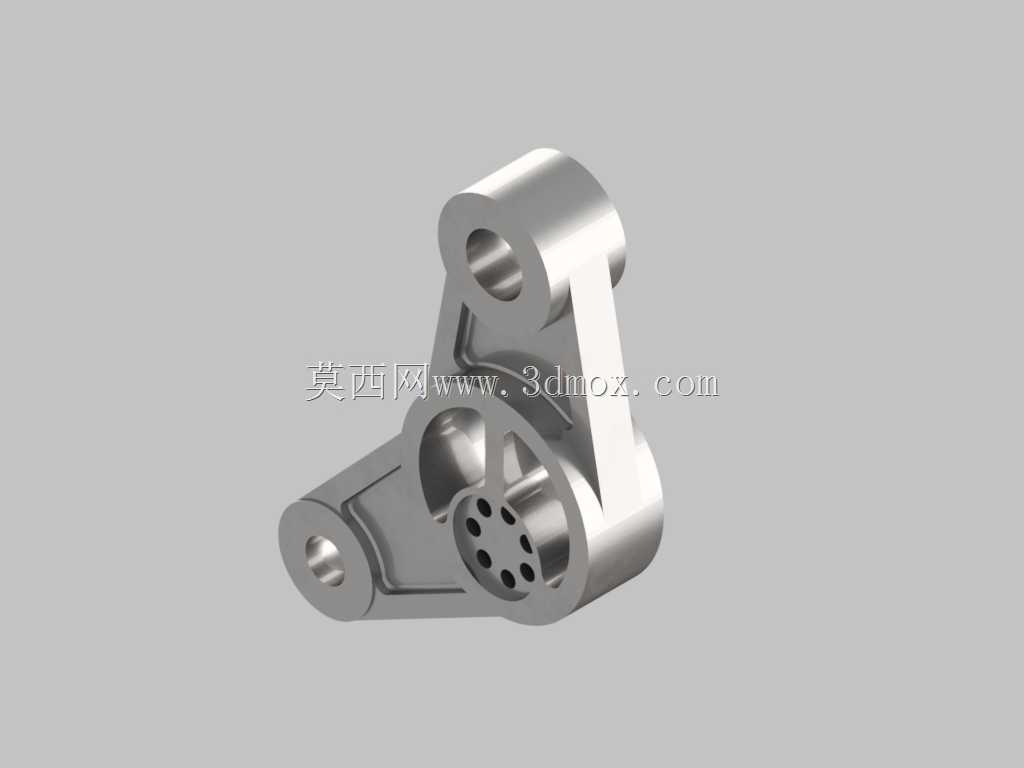

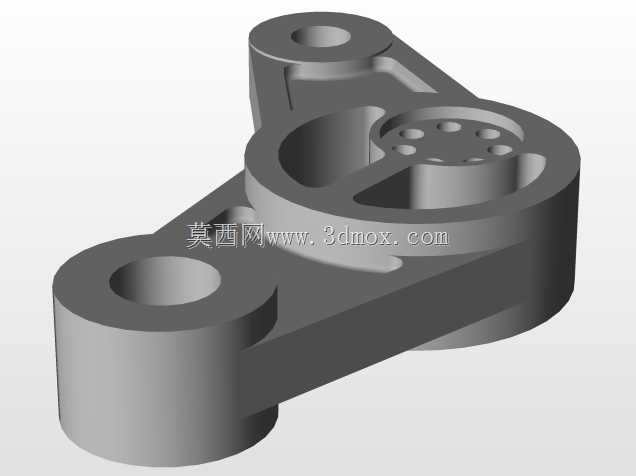

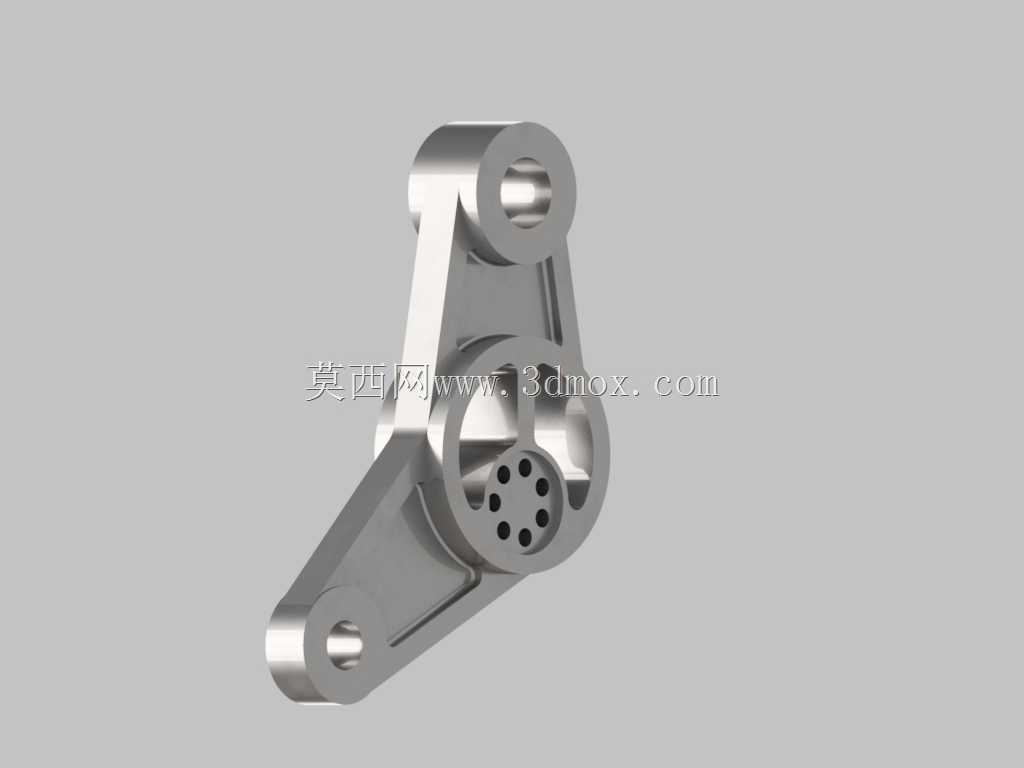

　　在轻工自动化生产线、包装设备进给机构、小型专用机床的往复动作单元里，这类三角布局的铰接连接臂是承担动力传递与工位姿态保持的核心构件，它的存在直接替代了传统直臂式连杆在多工位联动场景下的刚性不足问题，同时能在有限安装空间内完成三个点位的铰接联动，适配小范围空间内的复杂动作传递需求。从结构设计逻辑来看，该构件采用三角稳定构型作为主体框架，三个端点分别设置同轴度要求较高的铰接孔位，其中两个端部孔位为等径光孔，用于和固定机架端、执行端的销轴配合，中部大直径孔位集成了多孔式减重与限位结构，孔周均匀分布的小孔并非单纯减重设计，实际装配中可配合弹性圆柱销实现与配套转盘、摆杆的周向固定，避免传动过程中出现相对滑移，

　　同时这类多孔布局也能在不降低结构强度的前提下削减构件整体重量，降低往复摆动过程中的惯性冲击，提升高速动作下的机构稳定性。设计过程中首先要明确三个铰接点的中心距公差，这直接决定了联动机构的动作行程与死点位置，三个孔的中心连线构成的三角构型并非等边设计，而是根据实际动作行程做了不等边优化，长力臂端用于连接动力输入侧的曲柄或者摆杆，短臂端连接执行末端的夹具或者推头，中部孔位作为中间铰接支点，承担整个臂体的摆动支撑，这种布局能让动力输入的扭矩通过力臂差实现小幅放大，同时降低执行端的动作冲击。从安装边界来看，该构件的三个铰接孔端面都做了凸台加厚处理，避免销轴装配时的压应力造成孔口变形，臂体的侧边采用圆弧过渡设计，

　　一方面是消除铣削加工过程中的应力集中点，另一方面是避免摆动过程中和周边的机架护板、管线等部件发生运动干涉，臂体的厚度方向尺寸经过反复校核，在满足销轴剪切强度要求的前提下尽可能做薄，适配紧凑型设备的内部安装空间，不会占用过多的横向布置尺寸。实际应用中，这类连接臂常被用在间歇式送料机构、瓶盖旋压设备的摆臂单元、小型冲压设备的出料拨杆机构上，它的铰接孔内通常会镶嵌自润滑铜套，无需频繁加注润滑脂就能满足长期往复摆动的耐磨需求，中部孔位的多孔结构还能根据不同的传动比需求，选择不同位置的销孔和驱动件连接，实现一定范围内的行程可调，无需重新更换整个臂体就能适配相近规格的产品生产需求。在结构强度校核阶段，重点关注的是三个铰接孔周边的应力集中区域，

　　尤其是中部大孔和臂身连接的过渡位置，设计时采用了大圆角过渡加局部加厚的处理，避免长期交变载荷下出现疲劳裂纹，臂身的减重槽并非等深设计，而是在靠近铰接孔的位置做了加厚处理，向臂身中部逐渐过渡到薄壁结构，在保证整体刚性的同时最大化降低自重，这种变厚度设计也能减少铸造或者铣削加工过程中的材料浪费，降低单件加工成本。从装配适配性来看，三个铰接孔的孔径公差统一采用H7级精度，和配套的g6级销轴形成间隙配合，既能保证摆动过程中的转动灵活性，又不会因为间隙过大造成传动回程误差，孔的端面垂直度控制在0.02mm以内，避免装配后臂体出现偏摆，造成动作卡滞或者异常磨损。这类构件在实际设备运行中，摆动频率通常在每分钟30到60次区间，部分高速工况下能达到每分钟120次，经过表面氧化处理的臂体具备不错的防锈能力，能适应车间内多粉尘、少量切削液飞溅的工作环境，无需额外做表面防护就能长期稳定运行。
