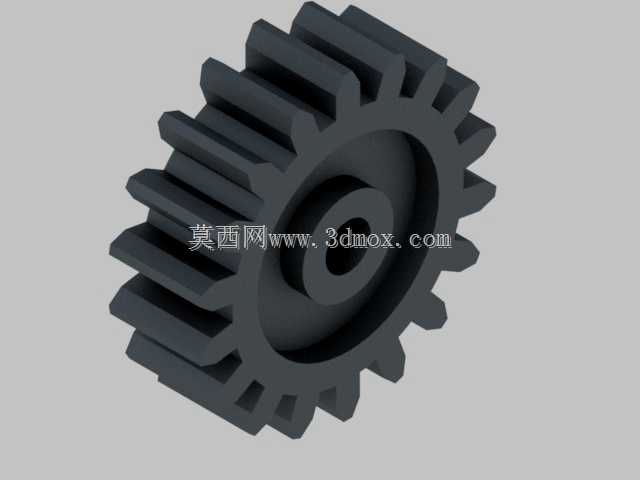

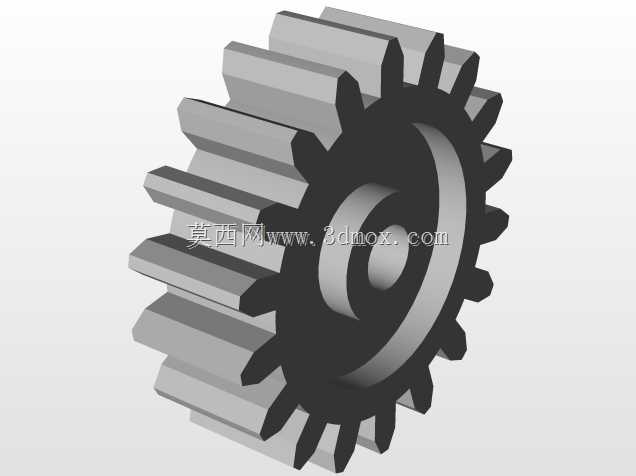

排挡传动用直齿圆柱齿轮结构

项目分类:齿轮 发布时间:2022-01-13 ID:495439
  • 排挡传动用直齿圆柱齿轮结构
  • 排挡传动用直齿圆柱齿轮结构
  • 排挡传动用直齿圆柱齿轮结构

  这款直齿圆柱齿轮主要适配手动换挡机构的传动链路,在变速箱排挡系统中承担扭矩传递、转速匹配的核心作用,日常工况下多与换挡拨叉、同步器组件配合,通过齿间啮合实现不同挡位的动力切换,常见于乘用车辆、小型工程机械的手动变速单元,也可移植到部分需要分级调速的专用设备传动组中。从结构设计来看,该齿轮采用标准渐开线直齿齿形,齿顶修缘处理可降低啮合瞬间的刚性冲击,减少换挡过程中的打齿风险,齿根圆弧过渡经过应力校核,能承受换挡瞬间的冲击载荷与持续传动的交变扭矩,避免长期使用后出现齿根断裂的失效问题。齿轮中心设置阶梯式安装孔,大直径段用于与传动轴的轴肩定位,小直径段可穿装锁紧销或卡簧,限制齿轮的轴向窜动,安装孔与齿圈的同轴度控制在合理公差范围内,

  保证高速转动时不会出现偏摆,降低啮合噪音与齿面偏磨概率。齿宽参数结合排挡机构的传递扭矩上限设计,既不会因齿宽过大增加换挡阻力,也不会因齿宽不足导致齿面接触应力超标,齿面粗糙度满足传动件的常规要求,可在润滑充分的工况下长期稳定运行。设计过程中优先考虑了排挡场景的频繁进退齿需求,齿端做了小角度倒角,方便换挡时齿轮顺利滑入啮合位置,减少换挡卡滞的概率,齿轮整体采用对称结构,无需区分安装方向,降低现场装配的操作难度。从安装边界来看,齿轮的齿顶圆直径适配常规排挡机构的安装腔空间,转动时不会与周边的拨叉轴、壳体加强筋发生运动干涉,轴向尺寸匹配换挡行程的预留空间,挂挡到位后齿轮与啮合件的齿宽重合度满足传动要求,不会出现半齿啮合的受力不均问题。

  实际应用中,该齿轮可与同模数的换挡齿轮、惰轮组成传动组,通过不同齿数的搭配实现不同的传动比,满足不同挡位的转速输出需求,齿部的精度等级适配排挡机构的中等转速工况,无需过高的加工精度即可保证传动平稳性,平衡了加工成本与使用性能。在设备维护层面,该齿轮的结构简单,拆卸更换时无需复杂的专用工装,松开轴向锁紧件即可从传动轴上取下,日常检查时可直接观察齿面的磨损、点蚀情况,判断齿轮的剩余使用寿命,适合售后维修场景的快速更换需求。建模过程中严格遵循机械设计手册的齿轮参数规范,齿形的渐开线生成准确,齿距、齿厚公差符合通用传动件的设计要求,装配验证时可直接导入装配体完成配合约束,模拟换挡过程的齿轮进退动作,验证运动干涉情况与传动比是否符合设计预期,为后续的结构优化、干涉排查提供准确的三维模型支撑。
