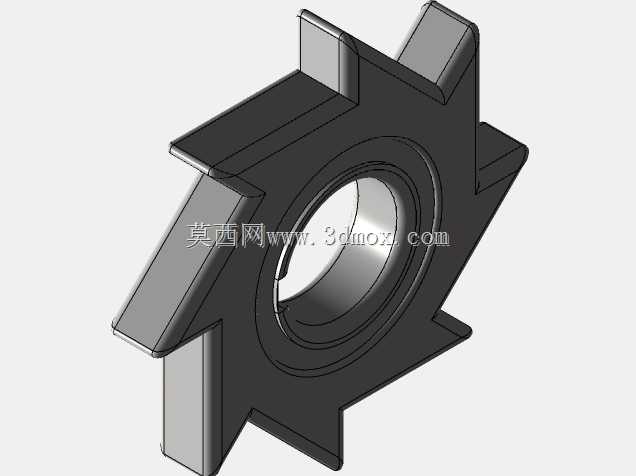

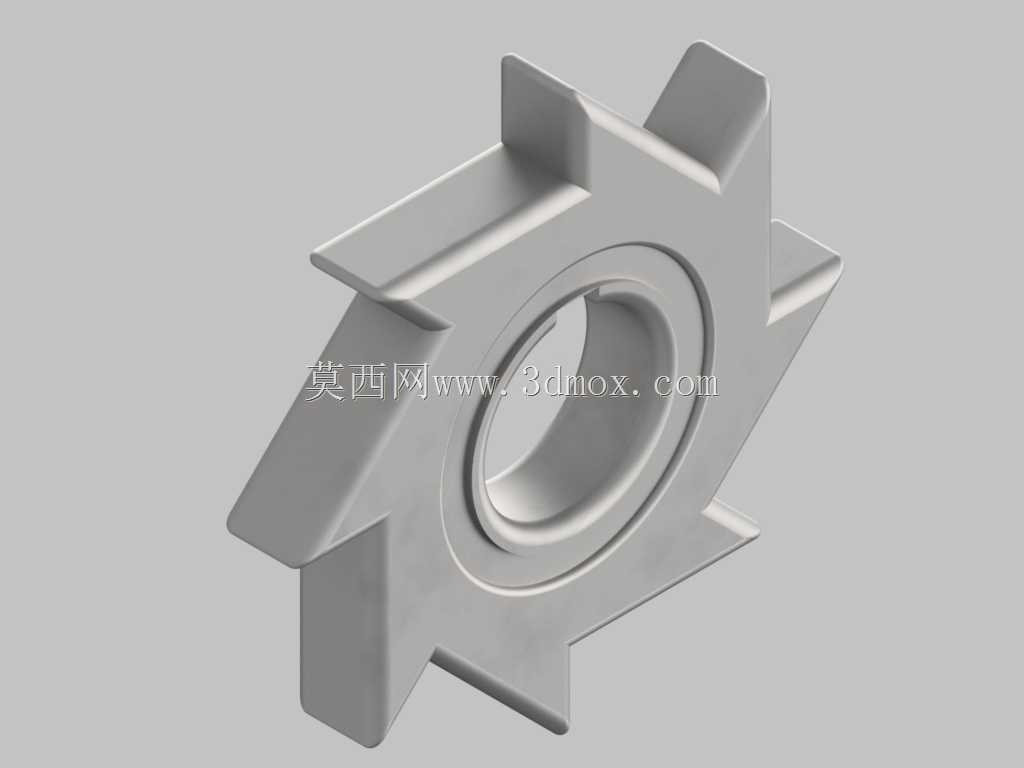

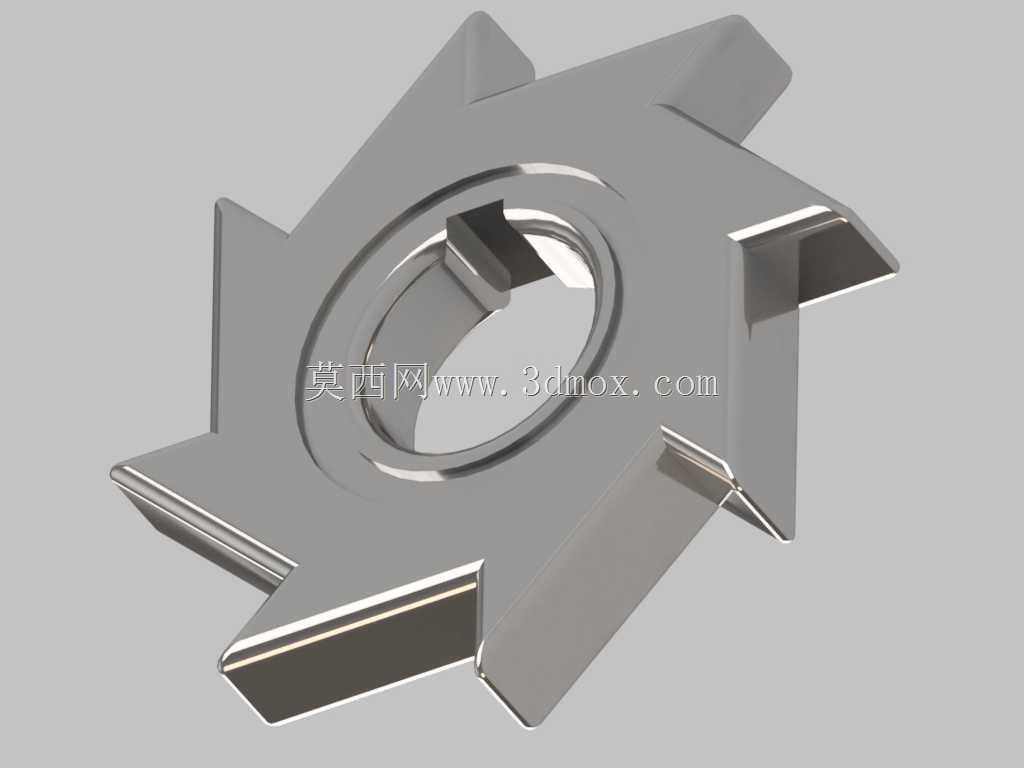

星形叶片式流体扩散整流构件

　　这类星形叶片结构的扩散构件，常应用在中小型离心式流体输送设备的出口段，不管是低压通风管路的气流匀化，还是小型输水、输油离心泵的出口动能回收段，都能见到同原理结构的身影。和传统的直筒式扩散段相比，这种带周向均布折边叶片的结构，不需要额外加装导流筋，就能在极短的轴向距离内完成流体动压向静压的转换，大幅缩短设备出口段的安装长度，适配安装空间紧凑的集成式流体机组。

　　从实际功能来看，当带旋向的高速流体从中心通孔位置进入构件流道时，六片沿周向均匀排布的折边叶片会先切割旋流的外层流束，把原本贴壁做螺旋运动的流体拆分成六股独立的流股，顺着叶片的折角方向逐步改变流向，抵消流体本身携带的周向旋转动能，避免流体在后续管路中形成螺旋状行进的流态，降低管路沿程的阻力损失。叶片末端的外翻折边结构，一方面能在冲压成型时提升构件整体的结构刚度，避免薄板材在流体持续冲击下产生共振异响，另一方面折边形成的圆角过渡能减少流道内的锐角紊流区，避免流体在叶片根部形成低压涡旋，降低局部气蚀发生的概率。

　　设计这类构件时，首先要匹配前端叶轮的出口旋向，叶片的倾斜角度需要和叶轮出口的流体出射角做对应，角度偏差超过3度就会出现流道内的流体撞击，反而提升局部阻力。中心通孔的直径要和前端叶轮的轮毂直径保持一致，既不能过大导致中心区域出现无叶片的漏流区，让部分旋流直接穿过构件达不到整流效果，也不能过小导致通流面积不足，提升构件本身的节流损失。周向分布的六片叶片，每片的折弯高度、折弯角度都要保持一致，任意相邻叶片的角度偏差不能超过0.5度，否则会导致各流道的通流量不均，在下游管路形成偏流。

　　从安装边界来看，这类构件属于薄板材冲压成型件，整体轴向尺寸较短，安装时通常是嵌装在两段管路的对接法兰之间，靠法兰的压紧力完成固定，不需要额外设计焊接点位或者螺栓连接结构，安装拆卸都比较便捷。构件的最大外圆尺寸要和对接管路的内径保持小间隙配合，间隙量控制在0.2-0.5mm之间，间隙过大会导致构件外圈和管壁之间出现漏流缝隙，让部分流体不经过叶片整流直接从缝隙流过，降低整流扩散效果，间隙过小则会导致安装时出现卡滞，现场装配难度提升。叶片的外翻折边外沿要做倒钝处理，去除冲压产生的毛刺飞边，避免安装时划伤法兰密封垫，导致管路对接位置出现泄漏。

　　在实际工况适配中，这类结构的扩散构件更适配流速在10-25m/s的中低压流体工况，如果是高压高速流体工况，单纯的薄板材冲压结构刚度不足，需要在叶片背面增加加强筋或者提升板材厚度，避免长期受流体冲击出现叶片变形。和导叶式扩散器相比，这种一体式冲压的结构没有多余的拼接焊缝，流道内壁光滑无凸起，流体经过时的局部阻力系数更低，而且生产加工效率更高，适合批量冲压生产，成本仅为铸造导叶体的三分之一左右，在民用通风、小型给排水设备、低压输油机组中的应用占比逐年提升。建模过程中需要注意叶片折弯处的圆角处理，折弯内圆角要匹配板材厚度，通常取板材厚度的0.5-1倍，避免冲压加工时出现折弯处开裂的问题，同时中心孔的边缘要做翻边强化处理，提升中心位置的结构强度，避免安装时中心孔受挤压出现变形。
