浸入式电加热组件结构设计

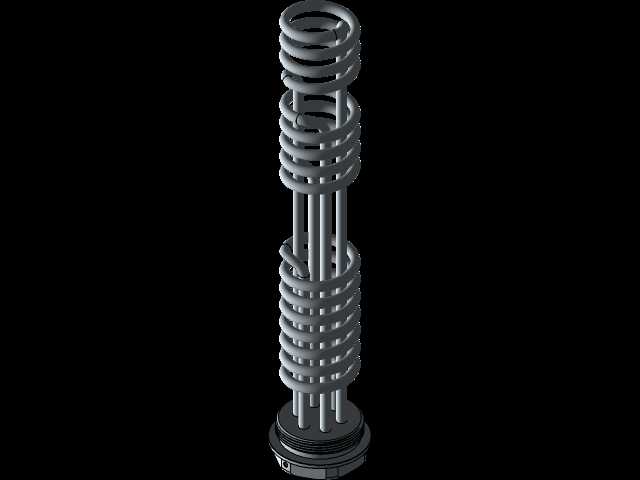

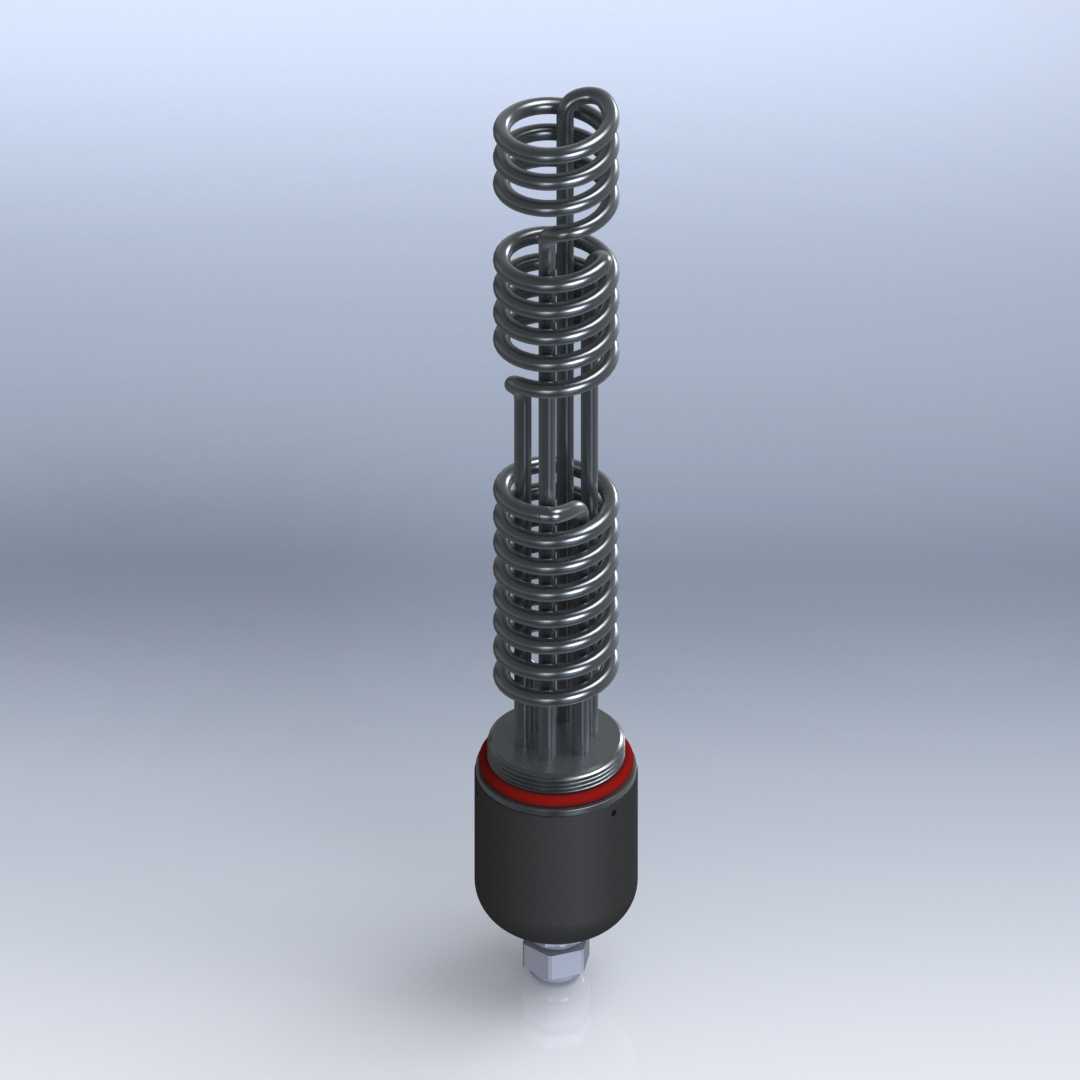

该加热组件主要应用于储水式电热水器、小型承压热水储水罐、商用开水器等需要对液态水体进行直接接触加热的民用及商用供水加热场景，是储水类热水制备设备的核心发热执行部件，直接决定设备的加热效率、运行稳定性与使用安全性能。产品核心用途是浸没在储水腔体的水体内部，将电能转化为热能传递给周围水体，将冷水逐步加热至用户设定的使用温度，同时配合设备的温控、防干烧组件实现温度闭环控制，避免出现过热、干烧等安全隐患。从功能特性来看，该组件采用多组螺旋环绕式电热管结构，相比传统单根直型加热管，螺旋排布的结构可以在有限的安装空间内大幅提升发热管与水体的接触换热面积，让热量能够更均匀地向周围水体扩散，减少局部水体过热产生的水垢附着问题，同时有效降低加热管表面的热负荷密度，延长电热元件的整体使用寿命；组件底部采用密封绝缘基座设计，基座与储水罐安装位之间设置密封结构，既可以实现带电发热部分与储水罐金属壳体之间的电气绝缘，也能够保证安装位置的承压密封性能，避免储水腔体出现漏水问题；基座底部预留标准接线端结构，能够快速对接设备内部的供电线路与温控传感线路，降低现场装配的接线难度。在设计思路上，该组件优先考虑了储水式加热场景的空间适配需求，将多组发热管沿中心支撑骨架分层排布，上层、中层、下层的螺旋发热管沿轴向错落布置，让不同高度位置的水体都能就近接收到发热管传递的热量，减少储水罐内部的冷热水分层现象，提升整罐水体的加热均匀性；中心支撑骨架采用耐高温、耐水腐蚀的金属材质制作，能够对螺旋发热管形成稳定的结构支撑，避免长期受热、水流冲击导致发热管出现形变移位；基座部分的尺寸按照通用储水热水器的标准安装接口设计，能够直接替换同规格的传统加热组件，无需对原有设备的安装位进行二次改造。从外形尺寸与安装边界来看，该组件整体为细长柱型结构，安装时仅需将发热管部分整体伸入储水罐内部预留的安装腔，通过基座上的固定结构与储水罐外壁完成锁紧密封即可，安装后伸入罐体内部的长度适配常规小容量储水腔体的深度要求，不会与罐体内部的其他部件产生干涉，基座外露部分的尺寸紧凑，不会占用设备外壳内部过多的布线空间，能够适配不同结构布局的热水器内部装配需求。
