CC2530芯片ZigBee无线通信贴片模块

项目分类:通讯工具类 发布时间:2021-11-21 ID:401176
  • CC2530芯片ZigBee无线通信贴片模块
  • CC2530芯片ZigBee无线通信贴片模块
  • CC2530芯片ZigBee无线通信贴片模块
  • CC2530芯片ZigBee无线通信贴片模块
  • CC2530芯片ZigBee无线通信贴片模块
  • CC2530芯片ZigBee无线通信贴片模块

  在工业无线传感网络部署、智能家居设备组网、低功耗物联网终端搭建的场景里,这类基于CC2530方案的ZigBee贴片模块是核心的通信载体,承担着短距离低功耗无线数据收发的核心功能。不同于传统直插式通信模块,这款采用SMD表贴封装的模组,在设计阶段就充分考虑了量产SMT贴片的工艺适配性,引脚排布严格遵循表贴元件的回流焊工艺要求,焊盘尺寸与引脚间距经过多轮打样验证,能够适配常规0.4mm精度的钢网印刷工艺,批量焊接时不会出现连锡、虚焊的工艺缺陷,能有效降低整机生产的返修率。

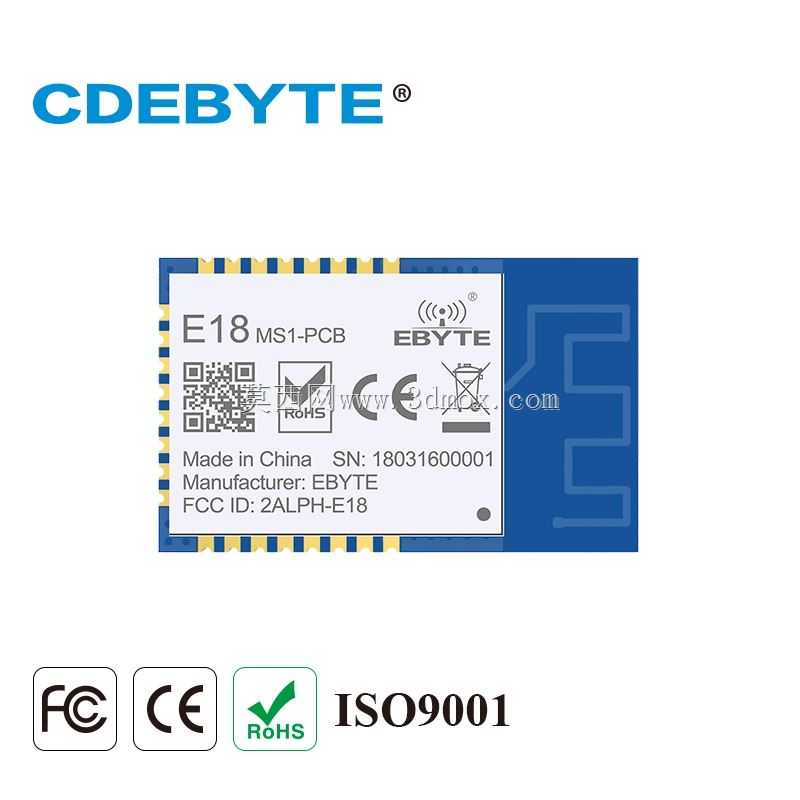

  从功能特性来看,这款模块集成了CC2530射频芯片与匹配的PCB板载天线,无需额外外接天线即可实现稳定的ZigBee信号收发,空旷环境下的有效通信距离能够覆盖常规室内组网、工业车间点位采集的需求,模块本身已经完成了射频阻抗匹配的校准,设计人员在整机开发时无需额外进行射频参数调试,直接将模块焊接到主控板对应焊盘即可完成硬件层面的通信功能搭建,能够大幅缩短物联网终端产品的开发周期。模块的板载天线采用蛇形走线设计,走线的弯折角度、线宽线距都经过射频仿真优化,在有限的PCB板面积内实现了接近外置棒状天线的收发增益,同时避免了外接天线带来的结构干涉问题,非常适合对整机体积有严格限制的紧凑型物联网设备使用。

  在安装边界与尺寸设计上,这款模块采用矩形表贴结构,整体厚度控制在常规贴片元件的允许范围内,整机结构设计时,模块安装位置的上方无需预留过高的避让空间,仅需在PCB布局时预留对应尺寸的焊盘封装,同时在模块天线对应的区域避免铺铜、避免放置金属结构件,即可保证信号的正常收发。模块的引脚分布在两侧,采用半孔工艺制作邮票孔焊盘,焊接后与主板的连接强度能够满足常规工业设备的抗振动要求,在常规运输、设备运行的振动工况下不会出现引脚脱焊的故障。

  实际选型应用时,这类模块常被用于无线温湿度采集节点、智能灯光控制模组、工业设备无线状态监测终端、低功耗门禁组网系统中,相比蓝牙、WiFi类无线通信方案,ZigBee协议具备自组网、低休眠功耗、节点容量大的优势,单一组网内可容纳上百个采集节点,非常适合多点位分布式的数据采集场景。设计这款模块的三维模型时,重点还原了模块的实际外形轮廓、引脚位置与尺寸、板载芯片的高度与外形、天线区域的走线轮廓,结构工程师在进行整机PCB布局与结构干涉检查时,可以直接调用该模型进行装配验证,提前排查模块安装位置与周边结构件、其他电子元件的干涉问题,避免开模后才发现装配冲突的问题。

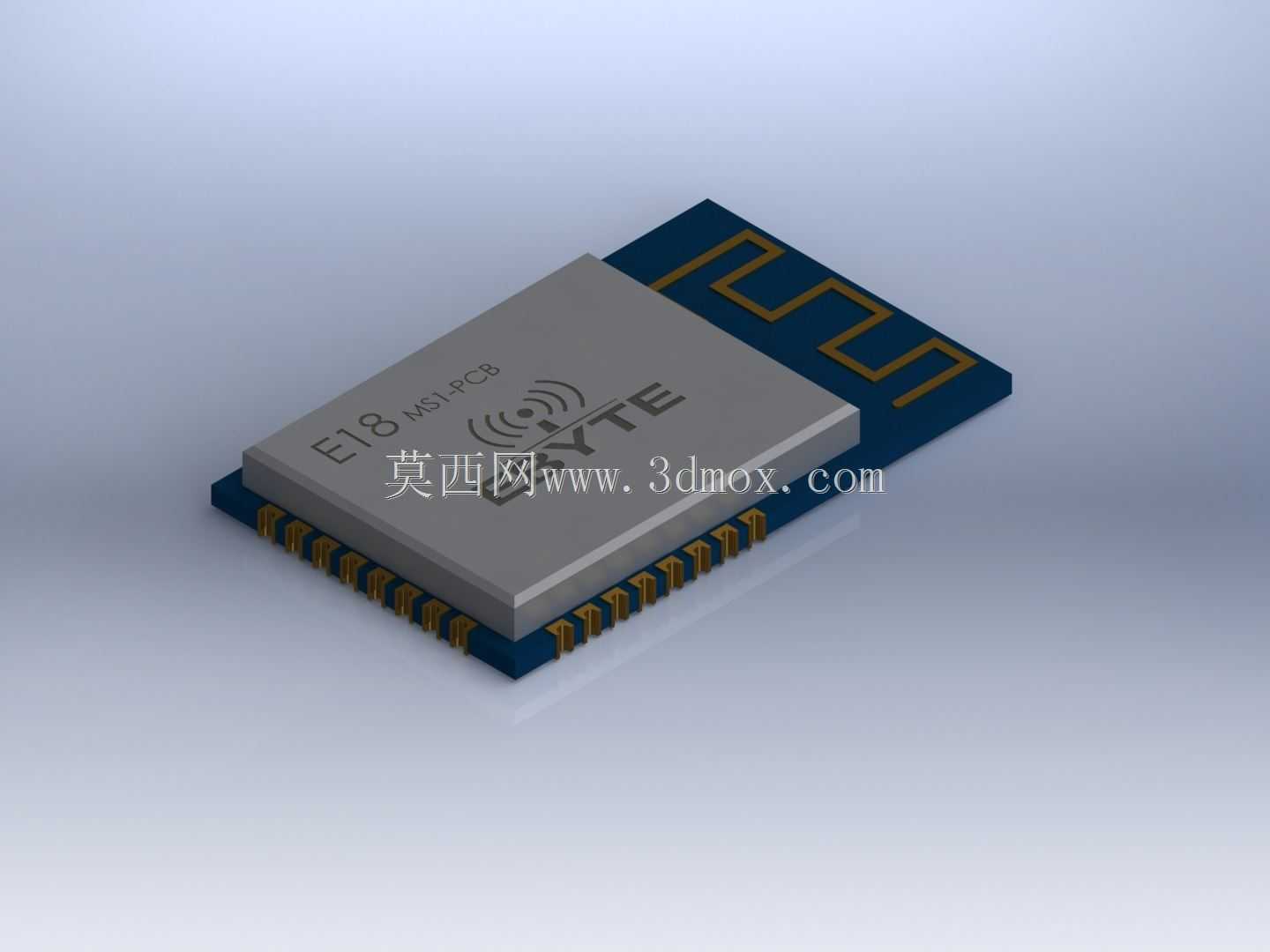

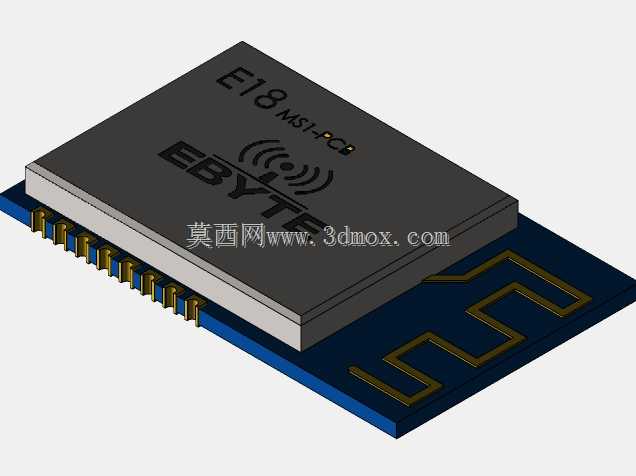

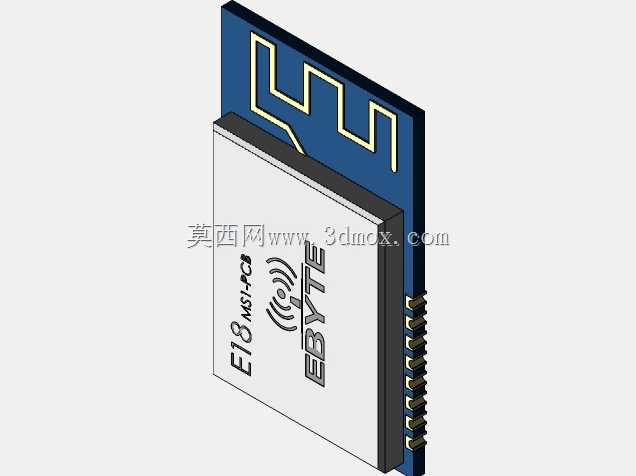

  在结构细节处理上,模型准确还原了模块底部PCB的厚度、侧边邮票孔焊盘的凹凸结构、表面屏蔽芯片的丝印标识位置与外形尺寸,甚至芯片表面的标识纹理、天线区域的PCB覆铜轮廓都做了对应还原,在做产品渲染、装配示意图制作时也能直接使用,无需额外进行外观细节的调整。对于需要做整机EMC仿真的工程师来说,模型的尺寸精度能够满足仿真建模的边界要求,可以直接导入仿真软件设置材料参数,进行射频信号遮挡、结构件对信号影响的前期仿真验证,减少后期实物测试的整改次数。

  不同于需要外接天线的插接式ZigBee模块,这款一体化表贴模块在生产时无需额外进行天线焊接、模块插接的工序,全部元件可以通过SMT产线一次性完成焊接,生产效率更高,同时避免了接插件接触不良带来的通信故障隐患,在对可靠性要求较高的工业类物联网产品中应用十分广泛。在进行结构设计时,需要注意模块天线区域对应的外壳部分尽量采用塑料材质,避免使用金属外壳覆盖天线区域,如果必须使用金属外壳,需要在天线对应位置预留非金属的信号透传窗口,否则会大幅衰减无线信号,影响通信距离与稳定性。
