双AA电池卧式安装电池架结构设计

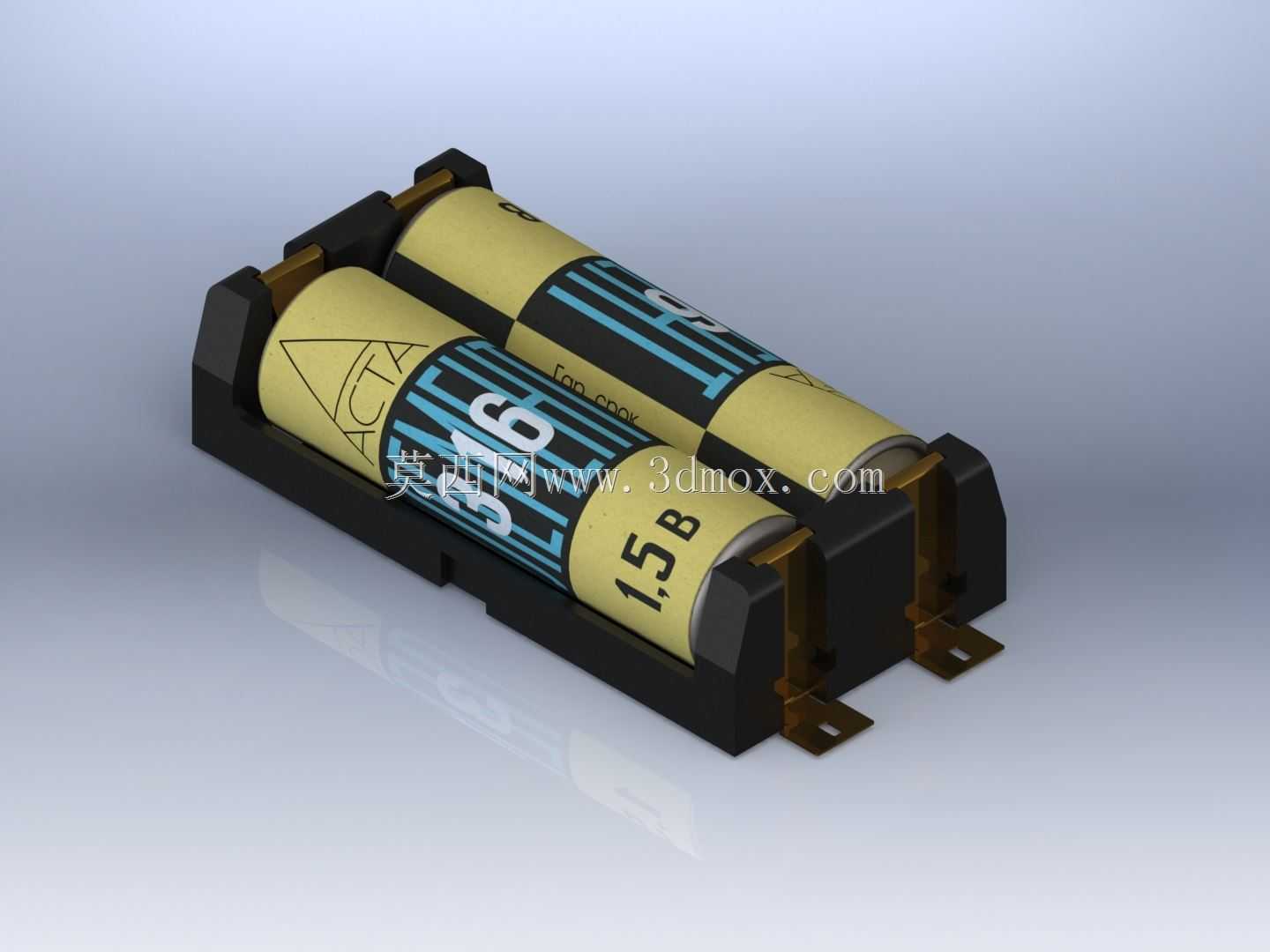

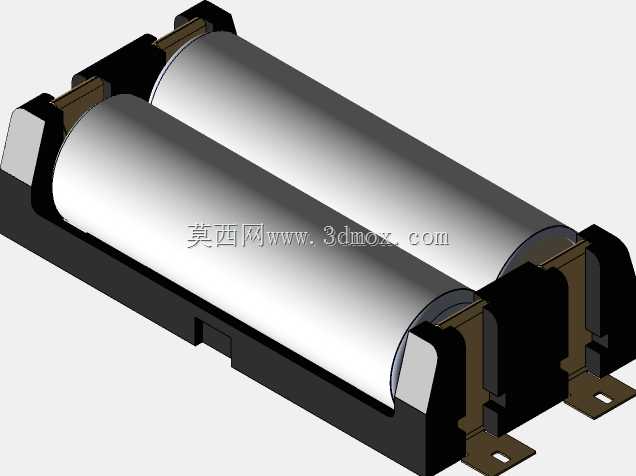

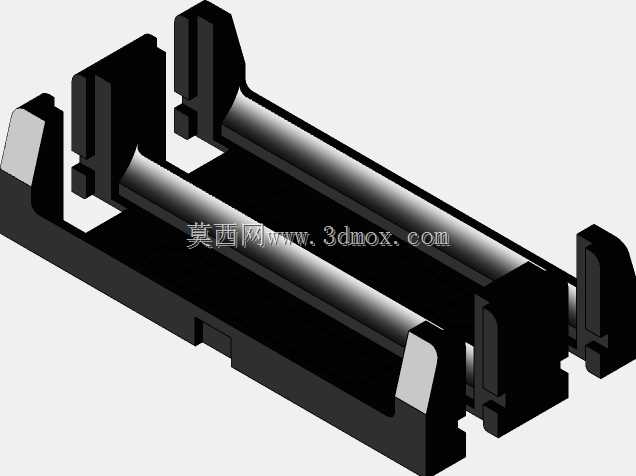

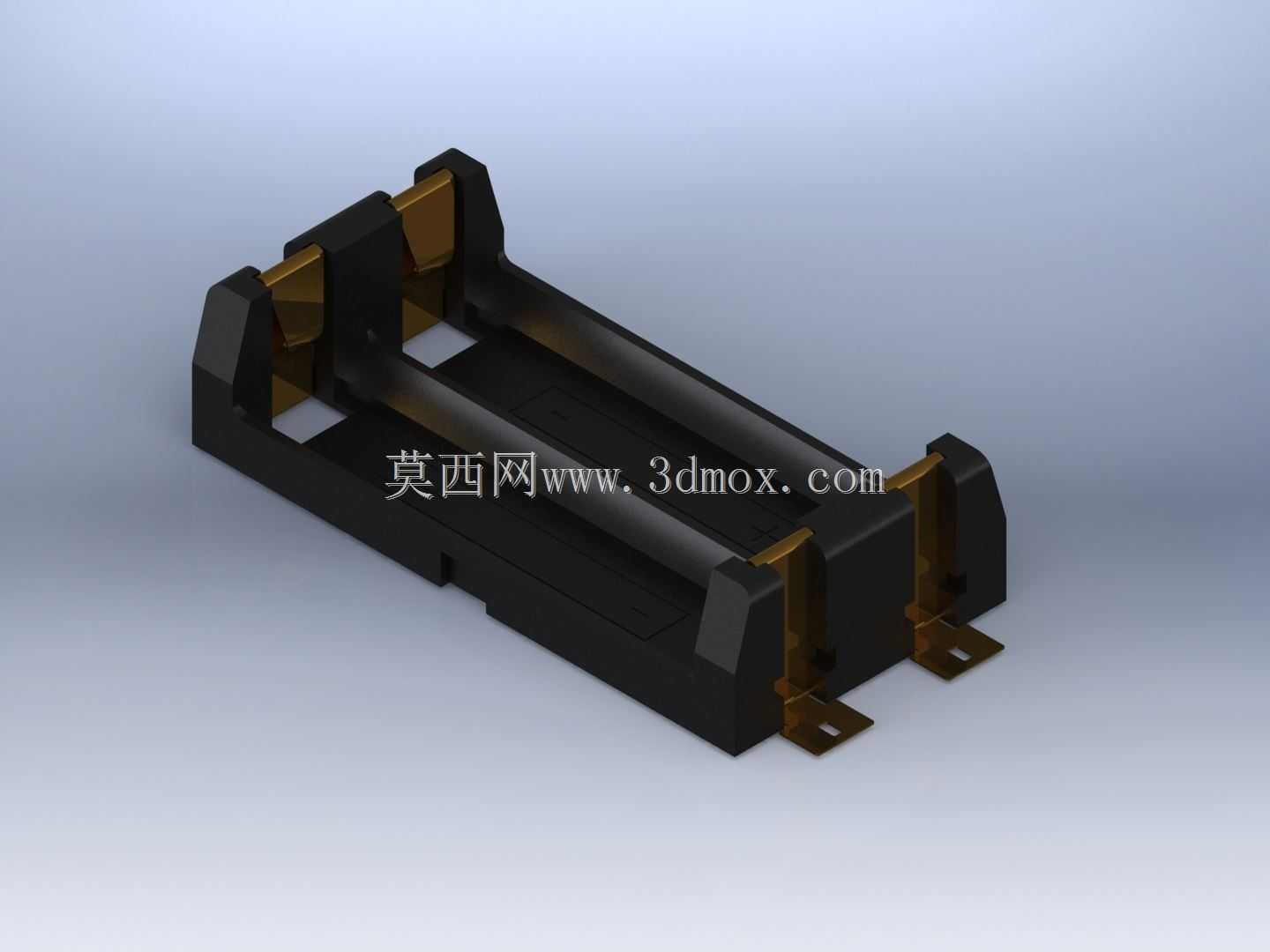

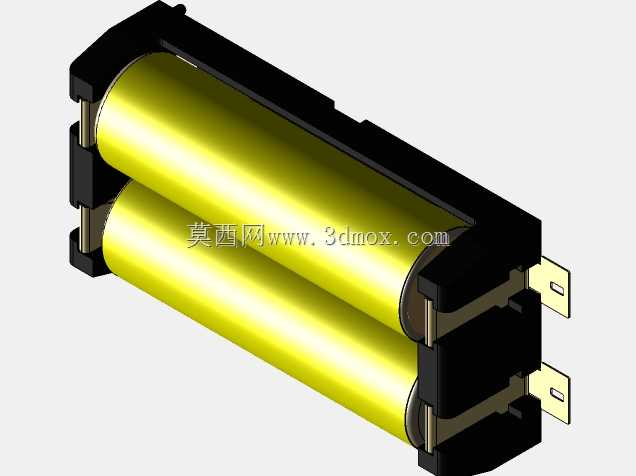

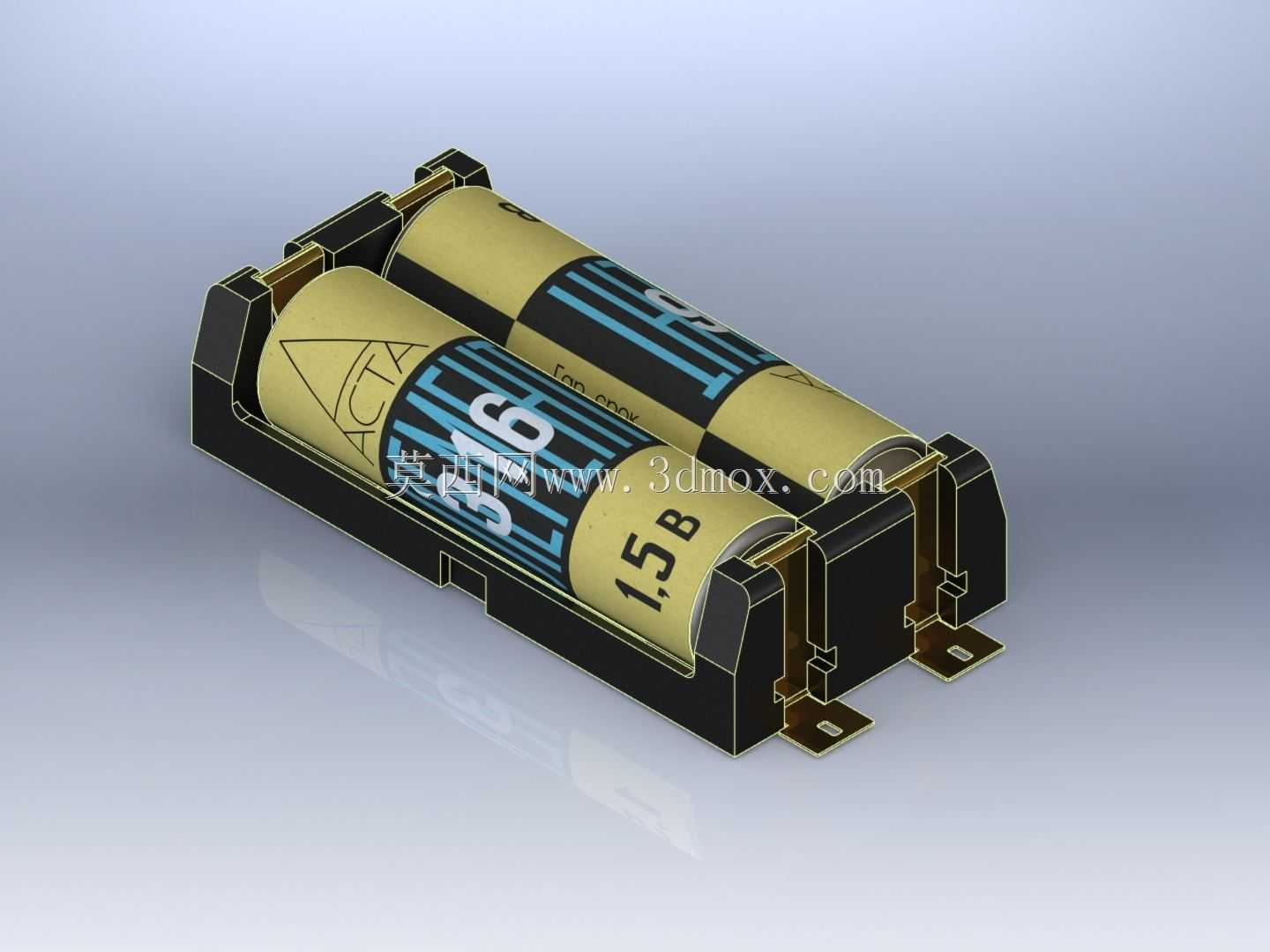

这款双AA电池安装支架，是面向小型电子设备供电场景设计的固定式电池承载部件，广泛应用在手持检测仪器、小型工控传感模块、便携消费电子、低功耗物联网终端这类需要两节五号电池串联供电的产品中，承担电池定位、电极导通、结构固定的核心作用，是小功率电池供电设备里不可或缺的基础结构配件。从实际使用场景来看，这类电池架常被布置在设备壳体内部的预留安装位，替代零散的电池弹片焊接结构，能够大幅降低整机组装的工序复杂度，避免手工焊接弹片带来的位置偏移、接触不良等问题，同时也方便终端用户后续更换电池，不需要拆解设备内部的焊接结构，只需要顺着架体的导向槽就能完成电池的拆装更换。在功能特性上，这款架体采用卧式并排布局容纳两节AA电池，电池装入后沿架体长度方向排布，整体结构紧凑，能够充分利用设备内部的狭长空间，不会占用过多的垂直高度，适合内部空间局促的薄型小型设备。架体主体采用绝缘耐温的工程塑料材质成型，能够隔绝电池与设备内部金属构件的意外接触，避免短路风险，两端的导电接触件采用弹性铜质材料，表面做了防氧化处理，既能保证电池装入后电极接触的紧密性，不会因为设备晃动、跌落出现供电中断，也能长期抵御电池漏液带来的腐蚀，延长配件的使用寿命。架体底部延伸出两个带安装孔的固定支脚，安装时可以通过螺丝直接锁附在设备的PCB板或者壳体安装柱上，定位精准，不会出现装配偏移。从设计思路来看，这款电池架在开发阶段充分考虑了AA电池的标准外形公差，电池仓的内径尺寸匹配五号电池的标准外径，仓内设置了定位凸筋，电池装入后不会出现径向晃动，两端的接触弹片预留了合适的压缩行程，既不会因为弹力过大导致电池装入困难，也不会因为弹力不足导致接触电阻过大影响供电稳定性。架体的边缘都做了圆角过渡处理，没有尖锐的毛刺棱角，组装时不会划伤操作人员的手部，也不会磨损电池的外皮绝缘层。在安装边界上，这款卧式双AA电池架的整体长度匹配两节五号电池串联后的总长度加上两端接触件的占用空间，宽度为两节电池并排后的宽度加上两侧侧壁的厚度，整体高度略高于单节AA电池的直径，安装时只需要在设备内部预留对应长宽高的矩形空间，同时在底部对应两个固定支脚的位置预留螺丝孔位，在电极接触片的对应位置预留焊盘或者导线走线空间即可完成适配，不需要额外设计复杂的固定结构，能够直接适配各类采用两节AA电池串联供电的电子产品设计，大幅缩短产品的结构开发周期。架体上还预留了防反装的结构标识，对应电池正负极的位置做了清晰的形状区分，用户更换电池时能够快速识别安装方向，避免电池反装导致的电路损坏问题。
