12mm带灯防水瞬时迷你按钮开关结构

　　这款12mm规格的迷你按钮开关，是小型电控回路里常用的瞬时触发元件，在做小型设备面板布局、紧凑空间电控改造的时候经常会用到。从实际应用场景来看，这类小尺寸按钮常出现在小型手持检测设备、桌面式小型实验装置、户外便携工控终端、小型防水电控盒的面板上，尤其是安装空间局促、又需要IP级防水防护的场合，12mm的安装孔径刚好能在有限的面板区域里排布多个操作点位，不会占用过多面板空间，同时带环形LED灯的设计，能在设备通电、触发状态下给操作人员明确的视觉反馈，哪怕是光线偏暗的作业环境里，也能快速定位按钮位置，避免误操作。

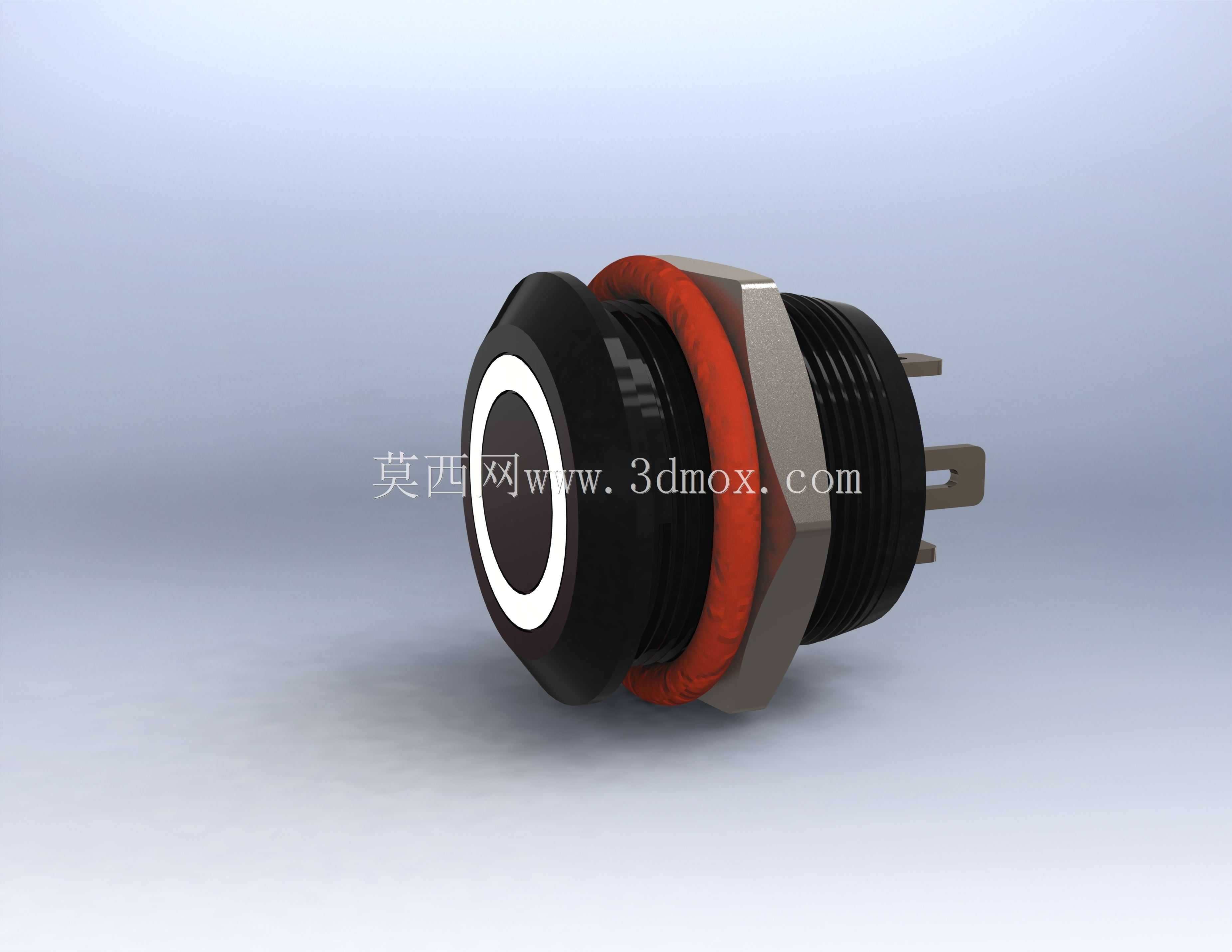

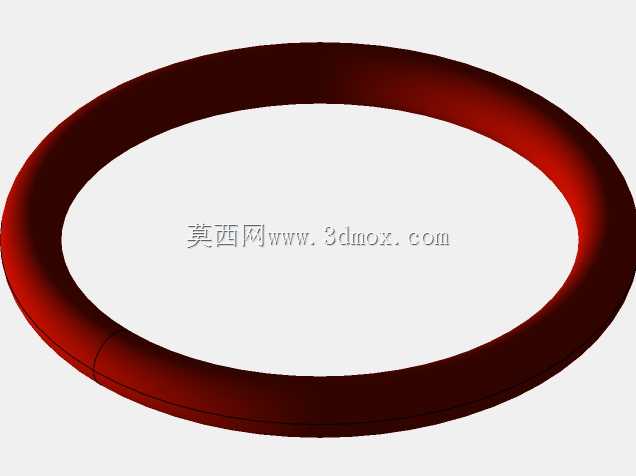

　　从功能特性上来说，这款属于瞬时复位型按钮，也就是按下的时候触点导通触发信号，松开之后内部复位结构会自动让触点断开，不会保持导通状态，适合做信号触发、瞬时启停、功能复位这类操作场景，和带自锁保持的按钮适用场景有明显区别。防水结构的设计是它的核心特点之一，按钮头部和安装螺纹之间的红色密封胶圈，在面板安装锁紧之后，会紧密压合在面板安装孔的外侧表面，能阻挡面板外侧的水渍、粉尘从安装缝隙进入设备内部，满足户外、潮湿作业场景的防护需求，比如户外小型检测设备、车间里有切削液飞溅的小型工位装置上，这类防水结构能有效避免液体渗入导致的触点短路、元件失效问题。

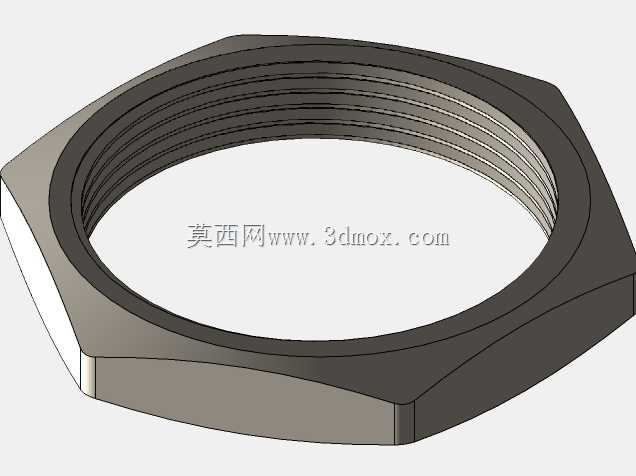

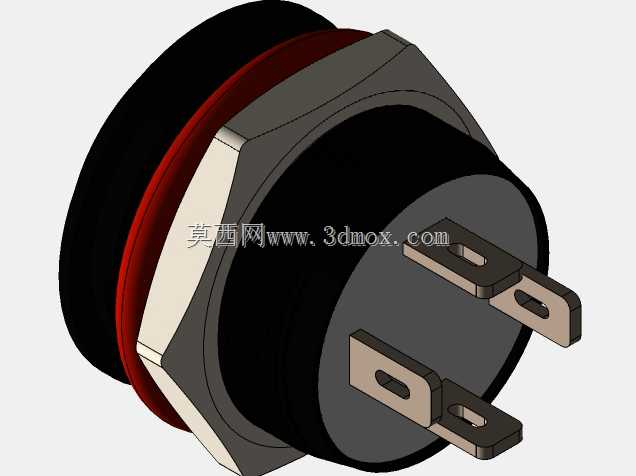

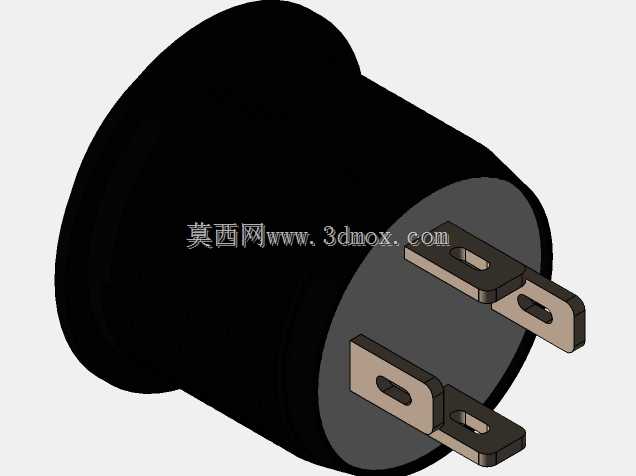

　　做结构设计的时候，这类按钮的安装边界需要重点把控，首先是面板开孔尺寸必须严格匹配12mm的标称直径，开孔公差建议控制在+0.2mm以内，开孔过大容易导致密封胶圈压合不严密，失去防水效果，开孔过小则会导致按钮无法顺利装入，强行安装还可能挤裂塑料壳体。其次是安装锁紧的厚度范围，从结构来看，按钮尾部的锁紧螺母适配的面板厚度一般在1到5mm之间，设计面板的时候要提前核算面板厚度，要是面板过薄，锁紧之后容易出现松动，密封胶圈压合量不足；面板过厚的话，锁紧螺母无法完全旋入到位，固定不牢的同时也会影响密封性能。尾部的接线端结构要预留足够的内部布线空间，因为这类小型按钮的接线端子一般是插片式或者焊接式，12mm规格的按钮尾部突出面板的长度大概在20mm左右，设计设备内部结构的时候，要在按钮尾部留出至少10mm的布线空间，避免导线弯折过度导致接线松脱，同时要注意和内部其他带电元件保持足够的电气间隙，避免短路风险。

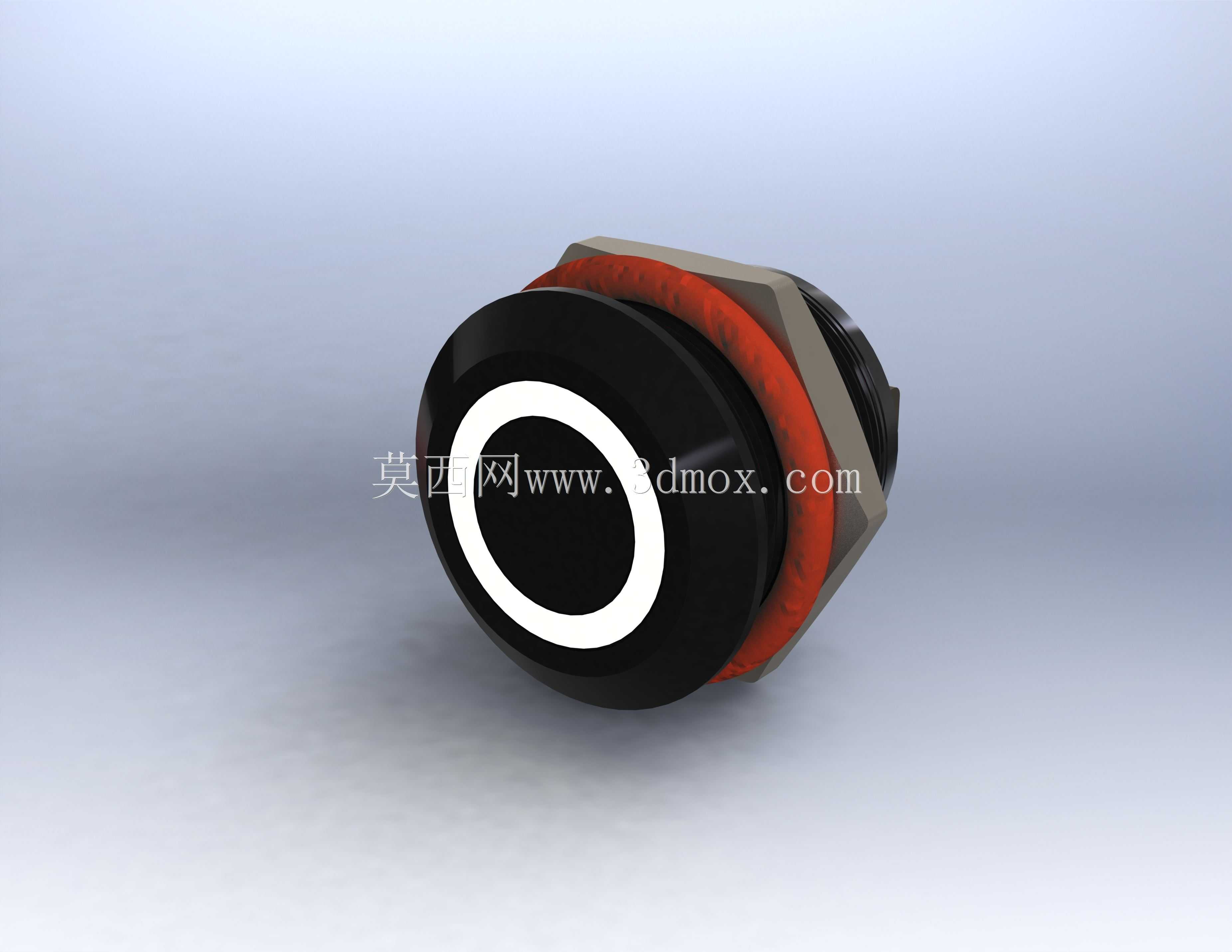

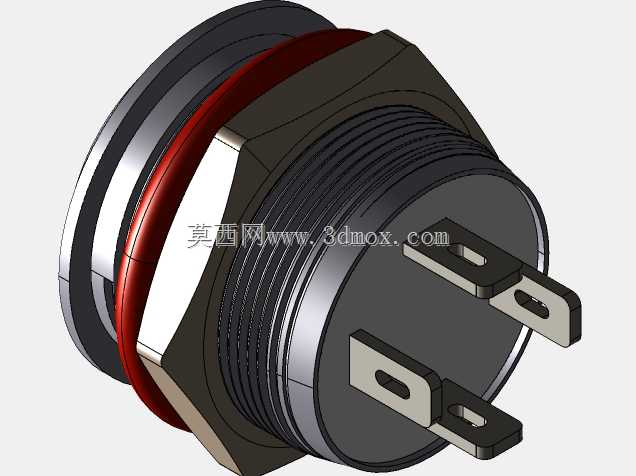

　　从设计思路来看，这款按钮把操作头部做了环形导光结构，黑色的操作头搭配白色环形导光圈，视觉对比明显，LED光源一般是内置在按钮壳体内部，通过导光材料把光线均匀传导到头部的环形区域，不会出现局部亮斑，状态指示更清晰。操作头的按压行程设计得比较短，大概在1.5到2mm之间，触发反馈清晰，按下去的时候有明确的触感反馈，操作人员不用刻意加大按压力度就能完成触发，长时间频繁操作也不会有明显的手部疲劳。壳体的螺纹部分采用标准细牙螺纹，和配套的锁紧螺母配合紧密，安装的时候只需要在面板外侧放入按钮，内侧旋紧锁紧螺母就能完成固定，不需要额外的固定结构，安装效率很高，适合批量设备装配的时候使用。

　　在实际选型搭配的时候，要注意这类按钮的触点负载能力，因为是小型迷你按钮，一般只用来传输控制信号，不能直接驱动大功率负载，接线的时候要配合中间继电器或者PLC输入点使用，避免大电流通过触点导致烧蚀粘连，缩短按钮使用寿命。带灯款的供电电压要和设备控制回路的电压匹配，常见的有5V、12V、24V几个规格，设计电路的时候要提前确认，避免电压不匹配导致LED灯烧毁或者亮度不足。密封胶圈的材质一般采用耐油橡胶，在有少量油污、切削液飞溅的车间环境里也能保持弹性，不会轻易老化开裂，长期使用也能维持稳定的防水性能。操作头的表面做了哑光处理，不容易残留指纹和污渍，日常清洁维护的时候用普通抹布擦拭就能清理干净，适合工业场景的使用环境。

　　做三维建模的时候，要重点还原几个关键结构尺寸：首先是安装螺纹的大径、螺距，要和实际标准件参数一致，这样在做面板装配模拟的时候，才能准确验证开孔和锁紧结构的匹配度；其次是头部密封胶圈的外径、厚度，要还原胶圈的压缩量，模拟安装之后的压合状态，验证密封结构的可靠性；还有操作头的按压行程，建模的时候可以做活动装配结构，模拟按下和复位的状态，验证内部结构的运动干涉情况；尾部的接线端子尺寸也要准确还原，方便后续做布线设计的时候，核对导线和端子的匹配度，预留足够的接线空间。很多新手工程师在做这类小型元件建模的时候，容易忽略安装之后的内部空间预留，只画了按钮的外部轮廓，没考虑尾部接线和锁紧螺母的占用空间，导致实际装配的时候出现元件干涉、导线无法弯折的问题，这一点在做整体设备结构设计的时候要特别注意，尤其是紧凑空间里的多按钮排布，不仅要考虑面板上的按钮间距，还要考虑内部每个按钮尾部的接线空间，错开排布内部的走线和其他元件，避免装配冲突。
