多管路带轮式弯管泵结构设计

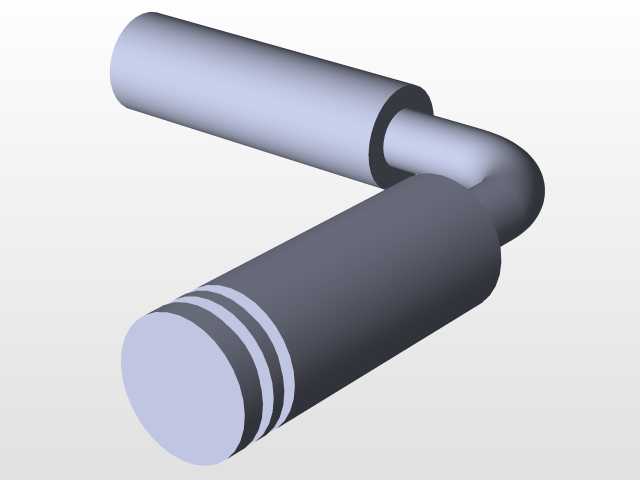

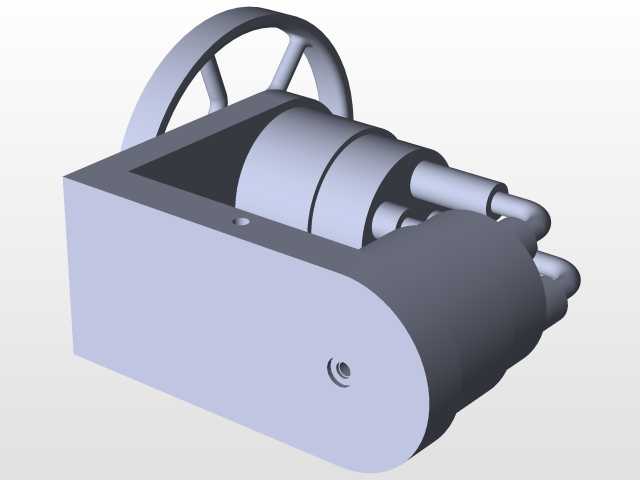

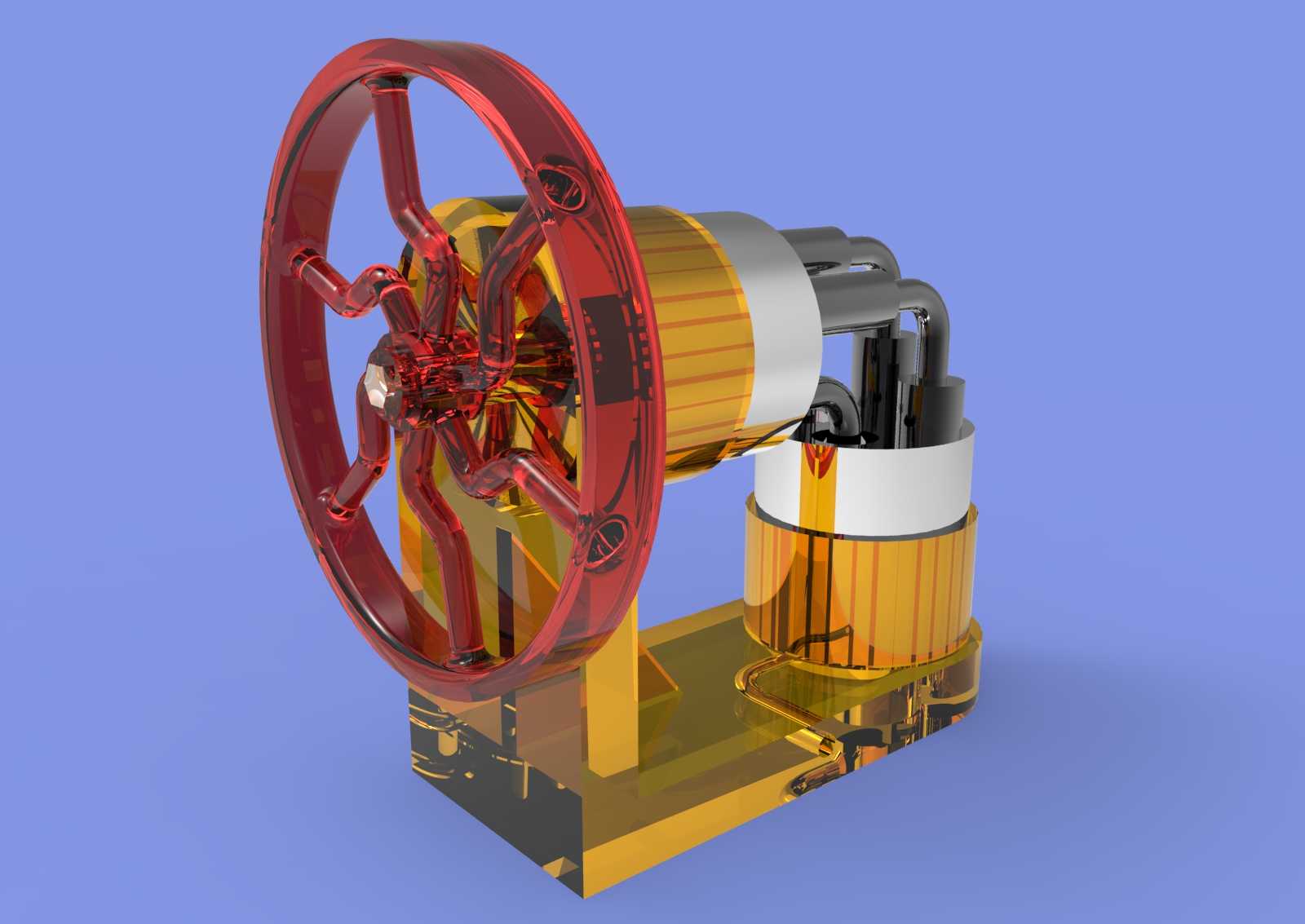

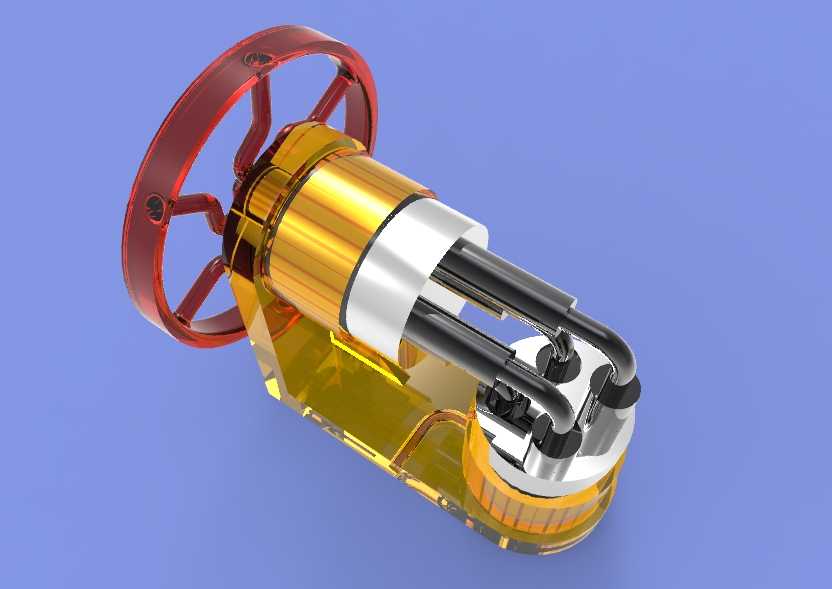

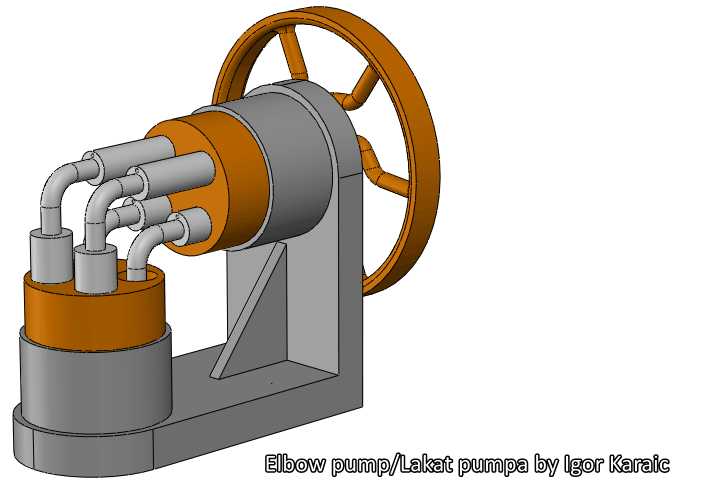

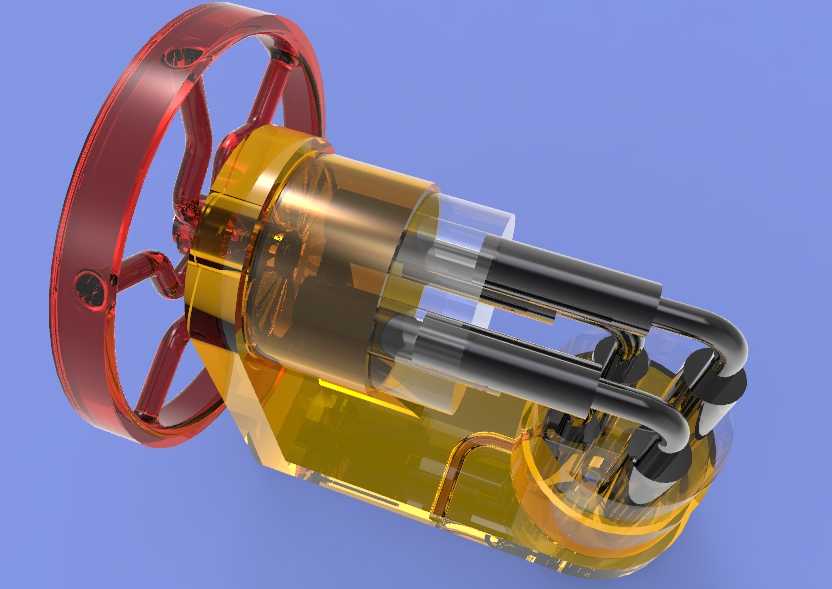

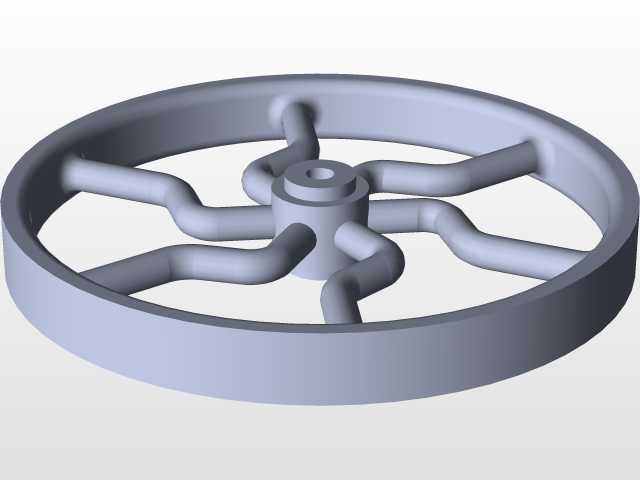

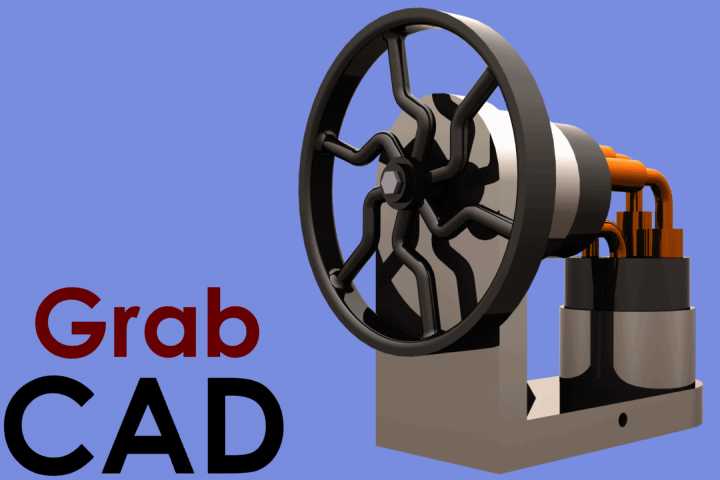

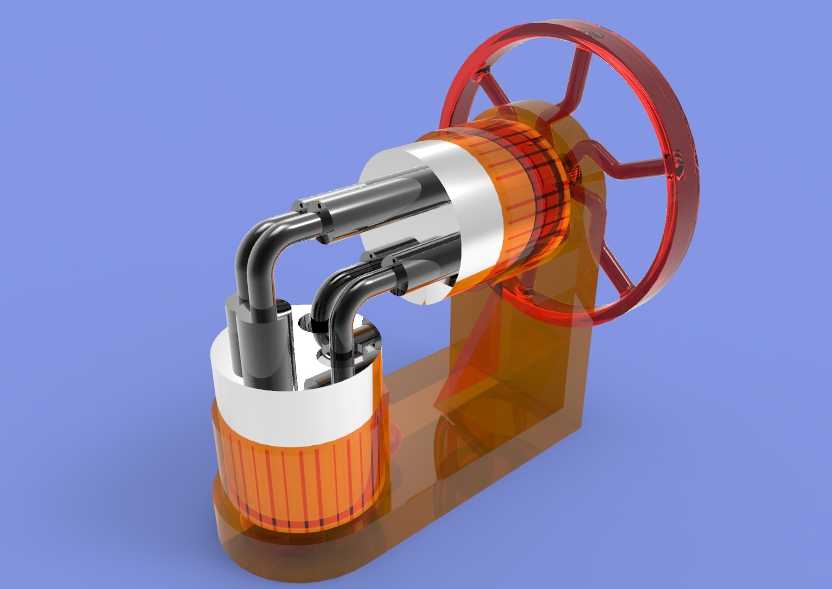

这款弯管泵属于容积式流体输送设备，主要应用于小流量高扬程的洁净流体输送场景，常见于实验室试剂循环、小型化工装置精准加料、小型冷却系统冷媒循环等对流体脉动控制有一定要求的工况中，可适配低粘度无硬质颗粒的清水、轻质油品、化学试剂等介质输送需求。设备整体采用立式支撑布局，底部为一体式L型铸造支架，支架底部预留平整安装基面，可通过螺栓直接固定在设备机架或安装平台上，安装基面的平面度设计要求控制在0.1mm以内，避免泵体运行时因安装面不平产生额外振动。动力输入端采用大直径辐条式带轮结构，带轮通过平键与泵体主轴连接，可通过三角带与动力源连接实现减速传动，大直径带轮的设计既可以增大传动扭矩降低输入转速要求，也能依靠自身轮辐的重量起到飞轮储能作用，抵消多柱塞往复运动产生的扭矩波动，让泵体运行更加平稳。泵体核心做功单元采用多组弯管布局的柱塞结构，多组柱塞沿泵头圆周方向均匀排布，每根柱塞通过独立弯管与下部的阀组腔体连通，相比传统直列柱塞泵，这种圆周排布弯管连接的结构可以大幅缩小泵体的轴向尺寸，让整体结构更加紧凑，同时多柱塞错峰做功的设计可以将输出流体的脉动率控制在较低水平，减少管路因流体脉动产生的振动与噪音。下部阀组腔体集成了进出液单向阀组，介质从下部腔体进入后，通过柱塞往复运动产生的容积变化完成吸排动作，再通过上部弯管汇总到输出端，弯管的弯曲半径经过流体力学优化，在有限空间内完成管路转向的同时尽可能降低管路沿程阻力，减少介质在管路内的压力损失。泵体的转动副位置均设计有密封与润滑结构，可保证长时间连续运行无泄漏，整体外形的安装边界控制合理，带轮外沿到支架后侧的距离、泵头管路顶端到安装基面的高度都经过紧凑化设计，可适配狭小空间内的设备集成安装需求，不需要额外预留过大的操作与维护空间，日常维护仅需定期检查带轮张紧度与密封件磨损情况即可，运维难度较低。
